Gniazdo z kołnierzem
7/8" (4-piny)
z podłączoną skrętką
| Długość kabla | 0,5 m |
| Moment obrotowy | 1,5 Nm |
| Powłoka styku | pozłacane |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| Materiał styk | Mosiądz |
| Rozwartość klucza | SW24 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 300 V |
| Napięcie robocze AC maks. (UL) | 600 V |
| Prąd roboczy na styk maks. | 7 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, niebieski, czarny |
General data | Cable
| Identyfikacja przewodu | 977 |
Structure | Cable
| wire arrangement | , biały, niebieski, czarny |
Mechanical data | Cable
| Material wire insulation | PVC |
| Amount wires | 4 |
| Conductor crosssection (wire) | 0,75 mm² |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |

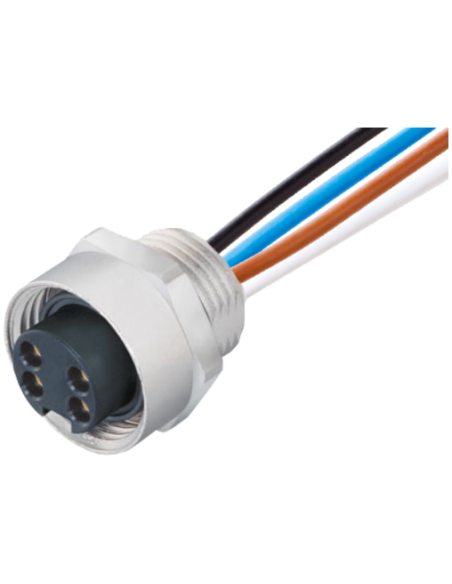

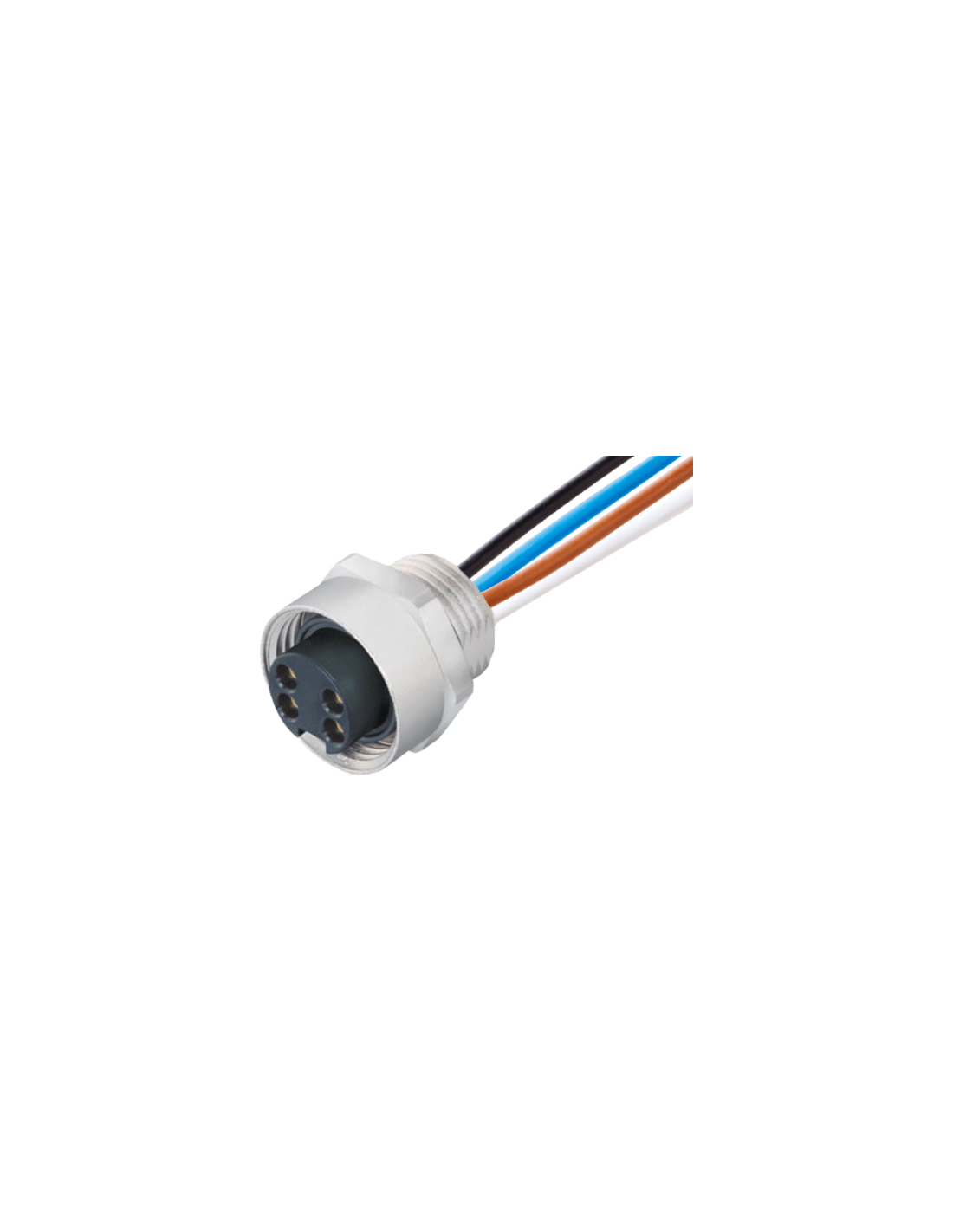

Złącze panelowe 7/8" żeńskie 4-pinowe z kablem – solidne połączenie dla przemysłu
Złącze panelowe 7/8" żeńskie o kodzie 7000-78361-9770050 to wysokojakościowy element przeznaczony do zastosowań przemysłowych. Wersja 4-pinowa z fabrycznie zamocowanym kablem gwarantuje niezawodność połączeń oraz upraszcza montaż i integrację z innymi systemami automatyki. Dzięki zastosowaniu wytrzymałych materiałów oraz spełnianiu restrykcyjnych norm, złącze sprawdzi się zarówno w wymagających aplikacjach przemysłowych, jak i w rozbudowanych układach sterowania czy zasilania.
Możliwości zastosowania złącza 7/8" 4-pinowego
Złącze panelowe 7/8" z kołnierzem znajduje szerokie zastosowanie w maszynach i urządzeniach przemysłowych, automatyce, liniach produkcyjnych, systemach transportu wewnętrznego oraz w aplikacjach wymagających pewnego i trwałego przesyłania sygnałów lub zasilania. Typowe obszary zastosowań obejmują:
- Automatyka przemysłowa – łączenie czujników, siłowników, komponentów systemów sterowania
- Maszyny produkcyjne – bezpieczne zasilanie oraz transmisja sygnałów sterujących
- Robotyka – umożliwienie szybkiej wymiany komponentów oraz sprawne serwisowanie
- Przemysł spożywczy i przetwórczy – wysoka odporność na warunki środowiskowe dzięki klasie szczelności IP68
- Systemy zasilające i rozdzielcze – zastosowanie zarówno do przesyłu energii, jak i sygnałów
Wytrzymałość i niezawodność – parametry techniczne złącza panelowego
Mosiężne styki pokryte złotem zapewniają doskonałą przewodność oraz odporność na korozję. Solidna obudowa z cynkowego odlewu ciśnieniowego z niklowaną powłoką gwarantuje długowieczność i ochronę przed czynnikami zewnętrznymi. Złącze posiada podwyższoną klasę ochrony IP68, co czyni je niezwykle odpornym na kurz i wodę.
Dzięki zastosowaniu kabla o długości 0,5 m (inne długości dostępne na zamówienie), złącze umożliwia elastyczne dopasowanie do każdej instalacji. Izolacja przewodów z PVC zapewnia odporność na uszkodzenia mechaniczne, płomienie oraz wiele substancji chemicznych i olejów.
Złącze 7/8" z kołnierzem – wygodny montaż i bezpieczeństwo użytkowania
Forma z kołnierzem ułatwia montaż panelowy w rozdzielnicach, szafach sterowniczych oraz na obudowach maszyn. Odpowiednie zabezpieczenia przeciwwstrząsowe oraz odporność na wibracje sprawiają, że złącze 7/8" idealnie sprawdza się nawet w warunkach ciągłego obciążenia mechanicznego.
- Prosty montaż panelowy – mocowanie przez przykręcenie

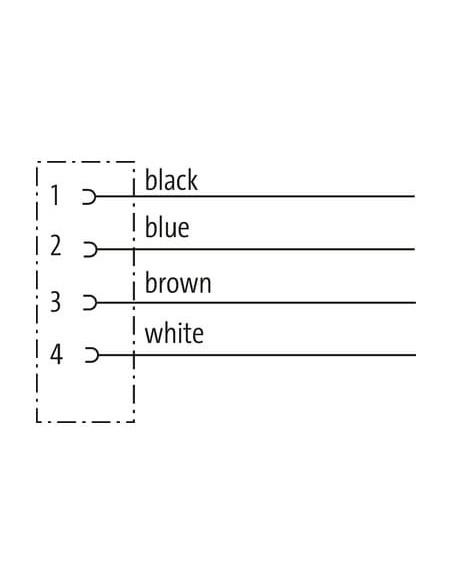

- Wyraźne oznaczenie przewodów – łatwa identyfikacja (czarny, niebieski, brązowy, biały)
- Odpowiednie do zastosowań przemysłowych – wysoka trwałość przy długotrwałej eksploatacji

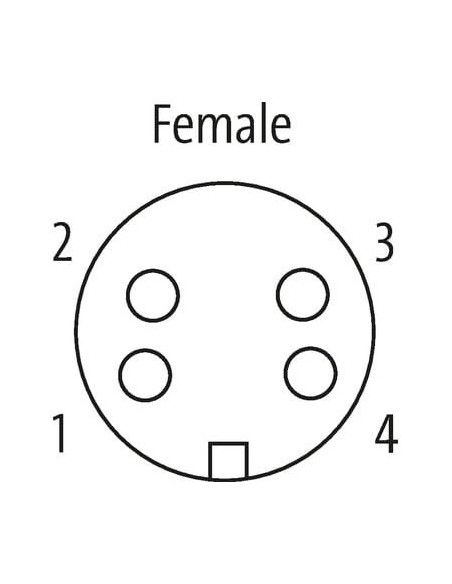

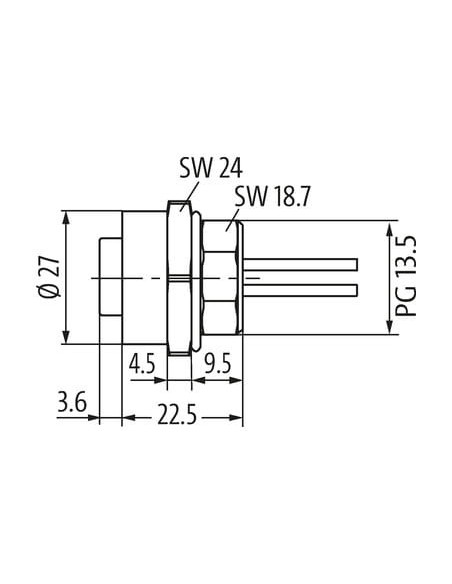

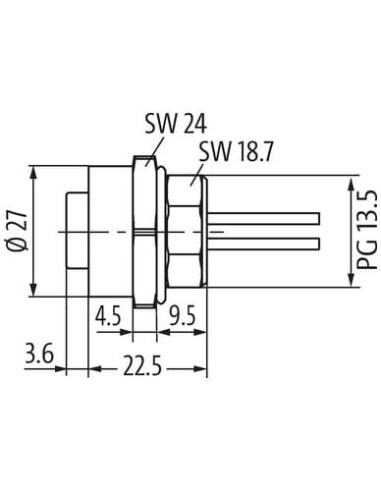

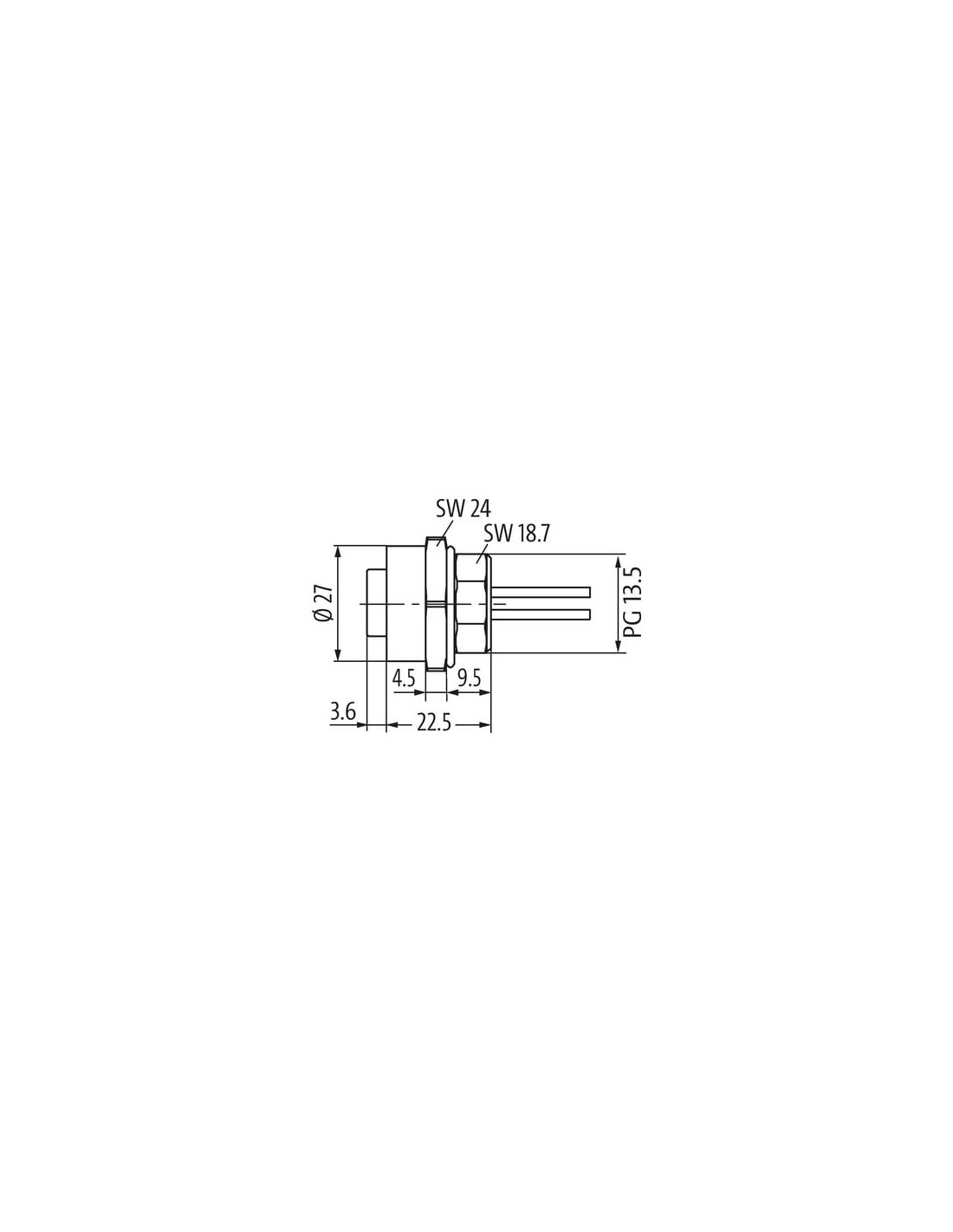

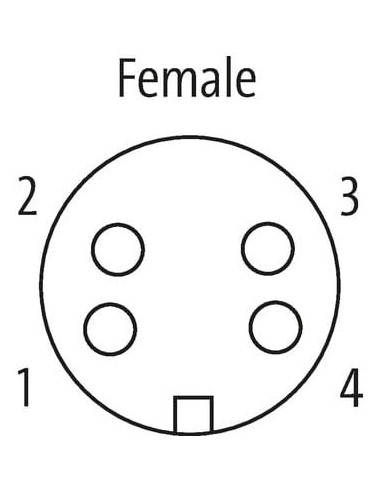

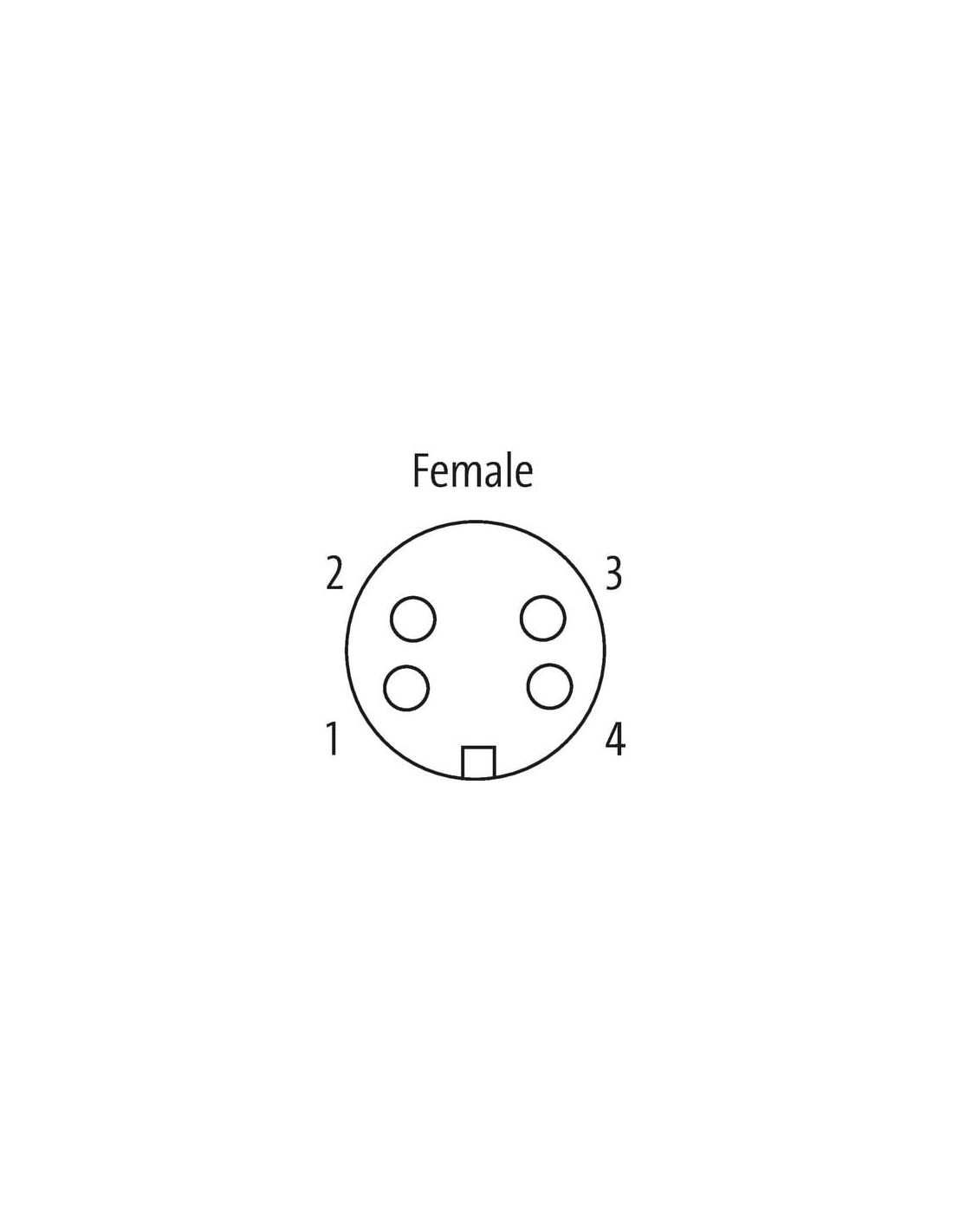

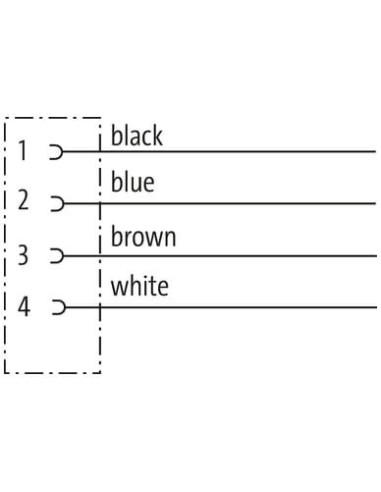

Diagramy montażowe i schematy połączeń złącza 7/8" 4-pin
Dostępne rysunki techniczne oraz schematy wyprowadzeń gwarantują poprawność podłączeń i redukują ryzyko błędów montażowych. Czytelny układ pinów oraz ich oznaczenia kolorystyczne umożliwiają szybką integrację z już istniejącą instalacją.
Zalety stosowania złącza panelowego 7/8" żeńskiego
- Trwała i odporna konstrukcja – zabezpieczenie przed pyłem, wodą i uszkodzeniami mechanicznymi
- Wysoka niezawodność pracy – niskie ryzyko awarii dzięki zastosowaniu wysokiej klasy komponentów
- Szybki i wygodny montaż – usprawnia wymianę i podłączanie urządzeń
- Kompatybilność – standard 7/8" szeroko wykorzystywany w przemyśle, automatyce oraz innych branżach technicznych
- Bezpieczeństwo użytkowania – wysokie napięcia pracy, podwyższona odporność na warunki środowiskowe i mechaniczne
Wybór złącza panelowego 7/8" żeńskiego 7000-78361-9770050 to gwarancja stabilności działania systemów oraz bezpieczeństwa nawet w najbardziej wymagających warunkach przemysłowych.
