Wtyk z kołnierzem
M12, 8-piny
Montaż na przednim panelu
z podłączoną skrętką
Inne długości kabli są dostarczane na życzenie.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | Cynkowy odlew ciśnieniowy |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 2 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie

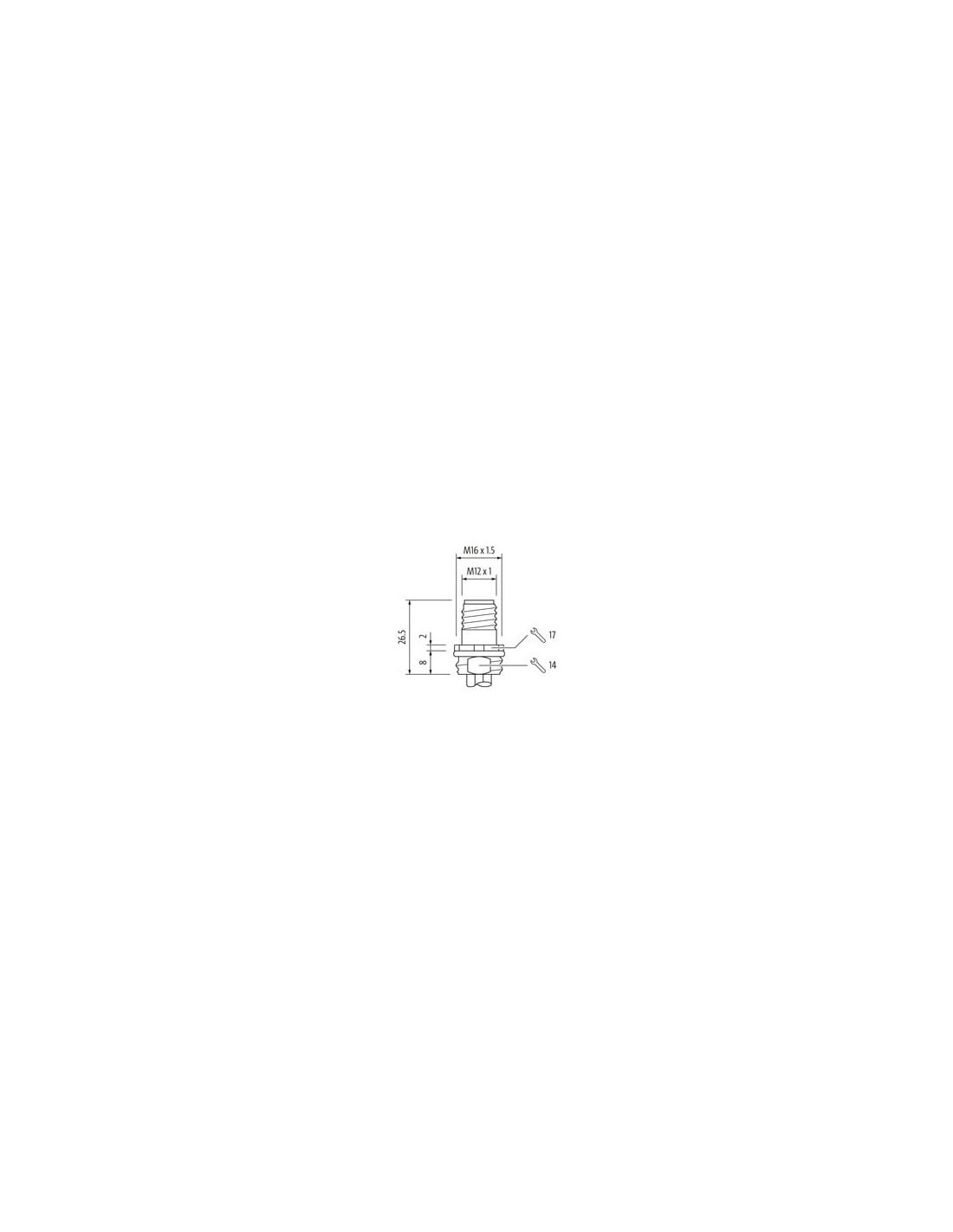

| Gwint montażowy | M16 x 1.5 |
| Rozwartość klucza | SW19 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Sposób zamykania | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
Dane dotyczące kabla
Kabel
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
General data | Cable
| Identyfikacja przewodu | 973 |
Structure | Cable
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
Mechanical data | Cable
| Material wire insulation | PUR |
| Amount wires | 8 |
| Outer diameter insulation | 1,25 mm |
| Conductor crosssection (wire) | 0,25 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
Złącze kołnierzowe M12 męskie 8-polowe z przewodem 1 m – 7000-17162-9730100
Złącze kołnierzowe M12 męskie 8-polowe o długości przewodu 1 m to niezawodne rozwiązanie przeznaczone do profesjonalnych zastosowań przemysłowych. Produkt wyróżnia się wytrzymałą konstrukcją oraz wysokim stopniem ochrony IP67, dzięki czemu sprawdza się w trudnych warunkach środowiskowych, zarówno w automatyce przemysłowej, jak i w aplikacjach wymagających szczelności oraz odporności na czynniki zewnętrzne.
Kołnierzowe złącze panelowe z gwintem M12 x 1 umożliwia łatwy i stabilny montaż na panelu przednim, zapewniając pewne połączenie elektryczne z podłączoną skrętką kablową. Zastosowany niklowany odlew ciśnieniowy z cynku gwarantuje trwałość oraz ochronę przed uszkodzeniami mechanicznymi i korozją.
Zastosowania złącza kołnierzowego M12 męskiego
Złącza M12 znajdują szerokie zastosowanie w:
- Automatyce przemysłowej (czujniki, siłowniki, sterowniki PLC)
- Robotyce przemysłowej
- Przemysłowych instalacjach maszyn i urządzeń
- Infrastrukturze transportowej (systemy kolejowe, automatyka budynkowa, logistyka)
- Przemyśle spożywczym i chemicznym – wszędzie tam, gdzie pożądana jest wysoka szczelność i trwałość połączeń
Najważniejsze cechy techniczne złącza M12 kołnierzowego
- 8-polowe złącze męskie z pozłacanymi stykami
- Przewód o długości 1 m z elastyczną i odporną na uszkodzenia izolacją PUR
- Stopień ochrony IP67 zgodny z EN IEC 60529 oraz NEMA 3, 4, 6P
- Wytrzymałość temperaturowa: od -25°C do +85°C (złącze), od -40°C do +90°C (przewód stały)
- Montaż panelowy na gwint M16 x 1,5
- Odpowiedni do aplikacji przemysłowych wymagających niezawodności i trwałości połączenia
Korzyści i bezpieczeństwo użytkowania
Złącze kołnierzowe M12 pozwala ograniczyć czas montażu oraz dba o bezpieczeństwo instalacji. Pozłacane styki redukują ryzyko korozji i zapewniają stabilny przesył sygnału. Odpowiednie oznaczenie kolorystyczne przewodów umożliwia szybkie i prawidłowe podłączenie według standardowej numeracji.
- Ochrona przed kurzem i wilgocią – wysoka szczelność potwierdzona stopniem IP67
- Odporność na działanie olejów, płomienia oraz substancji chemicznych – idealne do pracy w trudnych warunkach przemysłowych
- Trwały materiał obudowy – zapewnia długą żywotność nawet przy intensywnym użytkowaniu
Typowe schematy podłączenia i oznaczenia
Złącze 8-polowe umożliwia przesył zarówno sygnałów, jak i niskonapięciowego zasilania. Jasna identyfikacja ułatwia integrację z innymi elementami systemu automatyki.

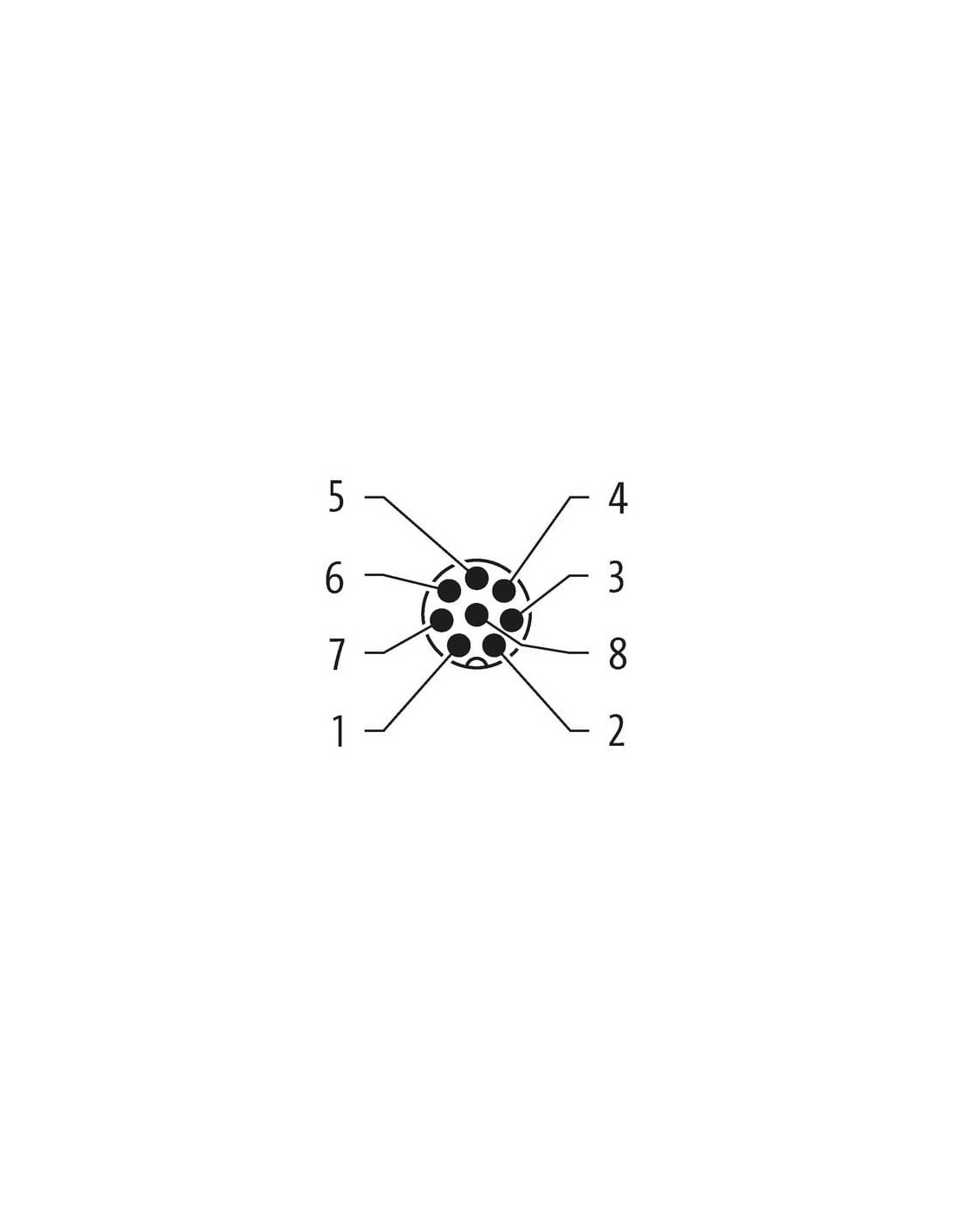

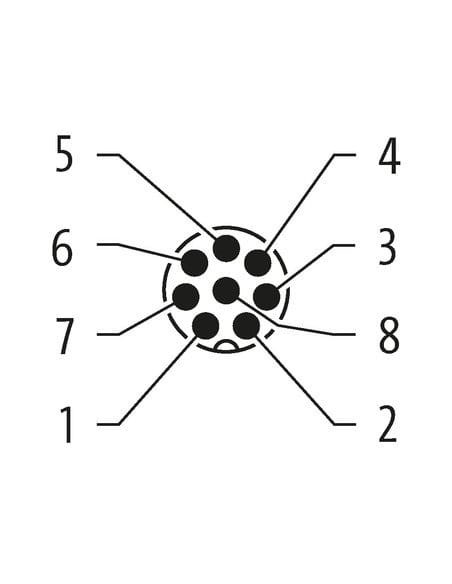

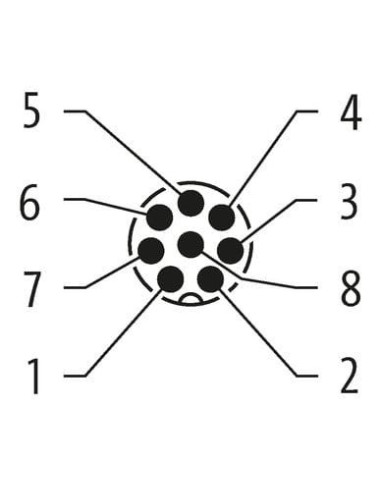

- Wyprowadzenia przewodów: biały (WH), brązowy (BN), zielony (GN), żółty (YE), szary (GY), różowy (PK), niebieski (BU), czerwony (RD)
- Przyporządkowanie numerów pinów zgodnie z załączoną dokumentacją
Montaż, użytkowanie i wskazówki instalacyjne
Złącze kołnierzowe M12 zaleca się chronić przed nadmiernymi obciążeniami mechanicznymi, stosując odpowiednie mocowanie przewodu, np. opaskami kablowymi. Dla zachowania szczelności IP67 należy przestrzegać dopuszczalnych promieni gięcia przewodu oraz stosować się do wytycznych montażowych producenta.
Dzięki swoim właściwościom i wszechstronności, złącze kołnierzowe M12 8-polowe jest sprawdzonym elementem w nowoczesnych instalacjach automatyki i systemach przemysłowych, gwarantując pewność i niezawodność połączenia.
