Dostępny
Produkt spełnia wymagania wg UN/ECE R118
Ethernet CAT5
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
Gniazdo z kołnierzem proste – męski prosty

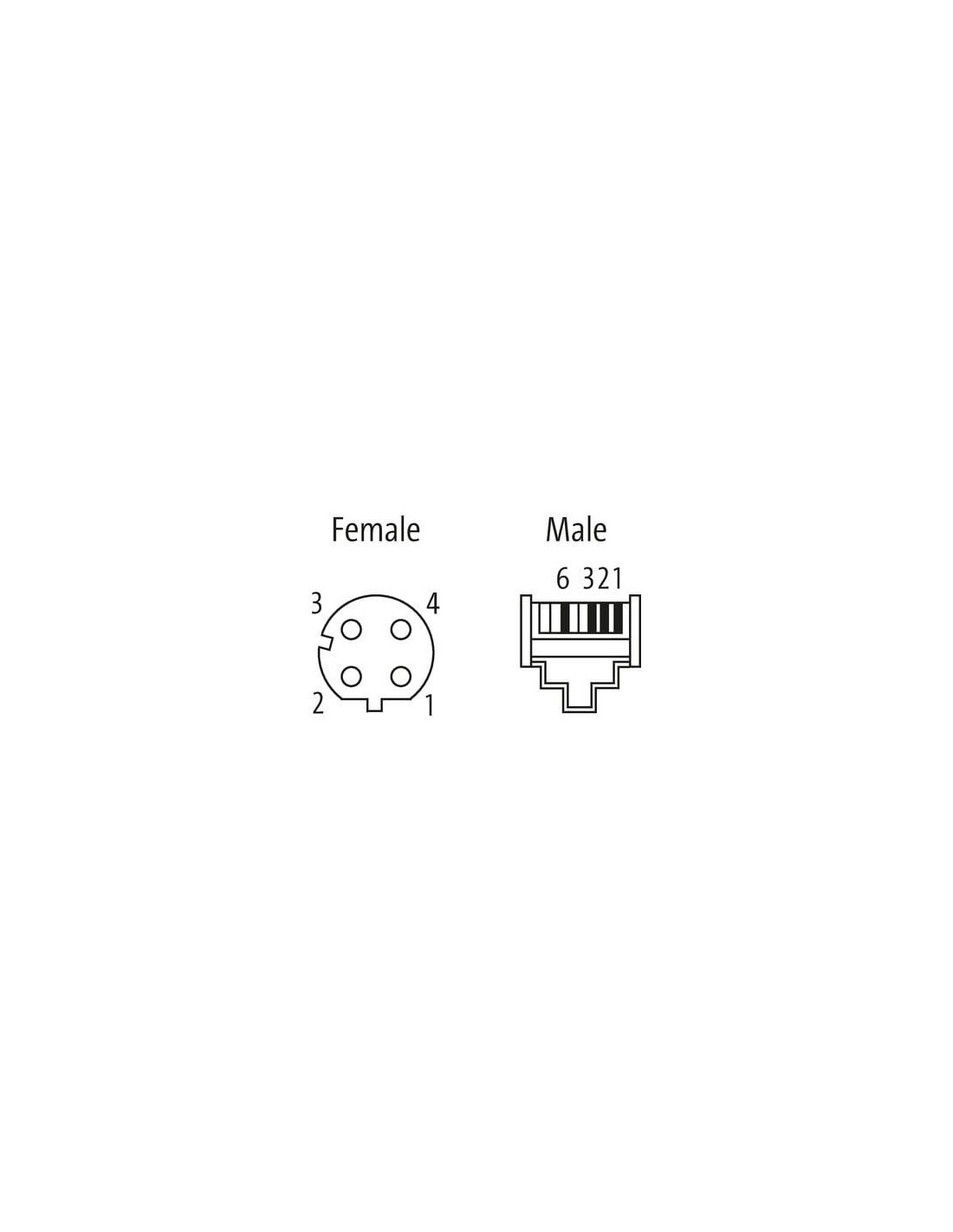

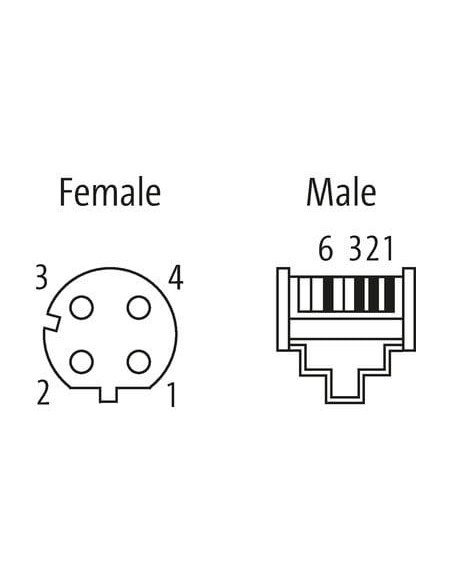

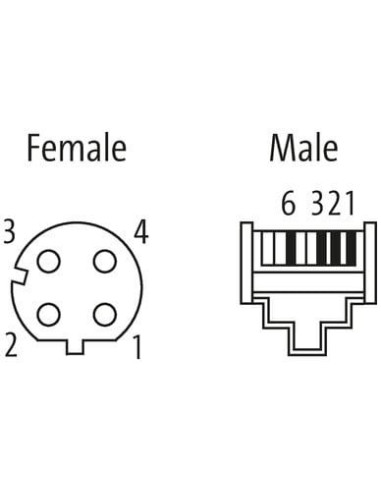

M12 – RJ45, 4-piny
Kodowanie D
ekranowany
8-piny częściowo wykorzystany
Montaż na tylnym panelu
Właściwości transmisyjne przy transmisji kanałowej do 100 m
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | D |
| Materiał | PUR |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Powłoka główki | nickel plated |
| Family construction form | RJ45 |
| Materiał | Mosiądz |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
| Duplex | Full duplex |
Instalowanie | Podłączanie
| Gwint montażowy | M16 x 1.5 |
| Family construction form | M12 |
| Rozwartość klucza | SW19 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony NEMA | 3, 4, 6P |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | nickel plated |
| Blokada materiału | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dopuszczenia
| UL 50E | tak |
Dane dotyczące kabla
Kabel

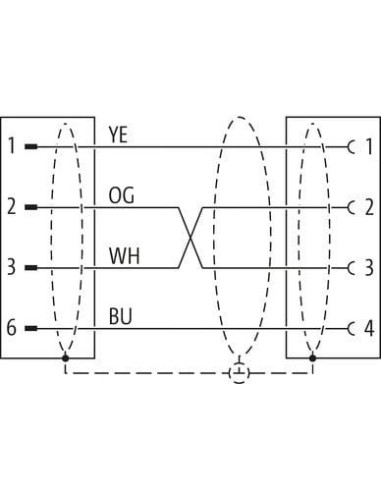

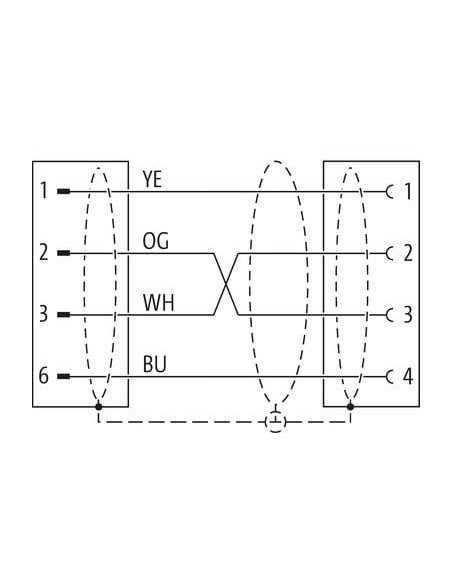

| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 796 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 69,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | natur |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % @ 100 MHz |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 3 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. 25 °C |
| Skręcanie | ± 180 °/m |

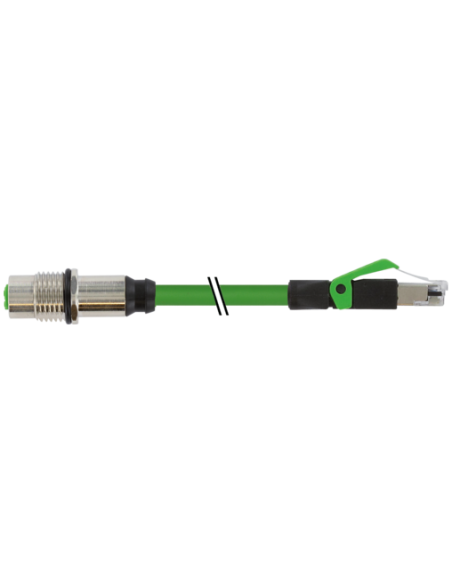

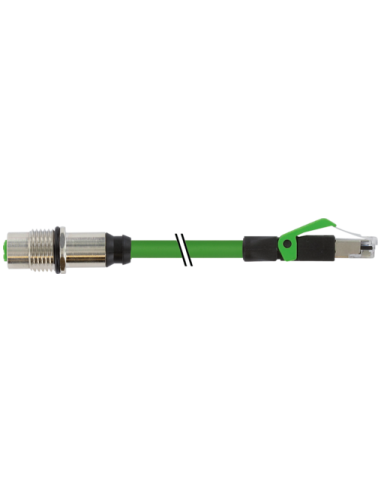

Złącze M12 D-kodowane żeńskie z przewodem i wtykiem RJ45 7000-44851-7960150 – profesjonalne połączenie dla sieci przemysłowych
Złącze M12 D-kodowane żeńskie z przewodem oraz wtykiem RJ45 męskim (prosty, 0°) to wysokiej jakości komponent przeznaczony do wymagających aplikacji przemysłowych, w których niezbędne są niezawodność oraz trwałość połączeń Ethernet (CAT5, 100 Mbit/s). Oznaczenie produktu: 7000-44851-7960150.
Wysoka odporność oraz niezawodność – właściwości złącza M12 do Ethernet
Wykonanie złącza opiera się na materiałach wysokiej jakości, takich jak PUR (obudowa), zapewniający doskonałą odporność chemiczną na oleje oraz czynniki środowiskowe. Komponent spełnia normę IP67 (po stronie M12), co czyni go idealnym rozwiązaniem do trudnych warunków pracy – zarówno wewnątrz, jak i na zewnątrz obiektu przemysłowego.
- Obudowa z tworzywa sztucznego – zwiększona odporność na uszkodzenia mechaniczne, działanie substancji chemicznych oraz olejów
- Stopień ochrony IP67 – odporność na pył i wodę
- Odporność na szeroki zakres temperatur: od -25°C do 85°C (w zależności od jakości kabla i typu zastosowania)
Złącze M12 D-kodowanie i RJ45 – uniwersalne zastosowanie w automatyce
Złącze M12 w standardzie D-kodowania gwarantuje niezawodne połączenie Ethernet na odcinku do 100 metrów oraz zgodność z Ethernet CAT5, umożliwiając szybki i stabilny transfer danych (do 100 MBit/s). Dzięki solidnej konstrukcji oraz ekranowaniu przewód ten znajduje zastosowanie w:
- systemach automatyki przemysłowej
- urządzeniach i maszynach produkcyjnych
- liniach montażowych i robotyce
- aplikacjach, gdzie wymagana jest integracja urządzeń za pomocą połączeń Ethernet w trudnych warunkach środowiskowych
Specyfika konstrukcji: połączenie M12 – RJ45
Prezentowany przewód został wyposażony z jednej strony w gniazdo M12 (żeńskie, D-kodowane), umożliwiające pewny montaż, np. w panelu tylnym, a z drugiej w standardowy wtyk RJ45 (męski, prosty, 0°), co pozwala na szybkie i wygodne podłączenie do urządzeń sieciowych.
- Długość kabla: 1,5 m (inne długości dostępne na życzenie)
- Kolory żył: biały, żółty, niebieski, pomarańczowy
- Zastosowany przewód: wysokowytrzymały, ekranowany, CAT5, o niskiej oporności i wysokiej odporności mechanicznej
Bezpieczeństwo i normy – gwarancja niezawodności
Konstrukcja przewodu zapewnia pełną ochronę zgodnie ze standardami DIN EN 61076-2-101 oraz NEMA 3, 4, 6P. Produkt posiada atest cURus oraz został wykonany zgodnie z wymaganiami UN/ECE R118. Złącze cechuje się ekranowaniem i powłoką niklowaną, co minimalizuje zakłócenia elektromagnetyczne – to najlepszy wybór do aplikacji o wysokich wymaganiach dotyczących integralności sygnału.
Typowe zastosowania złącza M12 – RJ45
- Sieci Ethernet przemysłowe
- Połączenia między kontrolerami PLC, urządzeniami HMI czy switchami sieciowymi
- Sensoryka i komunikacja w systemach rozproszonych
- Połączenia panel-maszyna, maszyna-sterownik
- Aplikacje w środowisku wymagającym wysokiej odporności na zakłócenia i uszkodzenia mechaniczne
Podsumowanie – kluczowe zalety złącza M12 D-kodowanego z RJ45
- Proste i szybkie łączenie Ethernet w środowisku przemysłowym
- Solidne wykonanie – wysoka odporność na uszkodzenia fizyczne, korozję i substancje agresywne
- Optymalny transfer danych – do 100 MBit/s w standardzie CAT5
- Elastyczność montażu (przewód 1,5 m, możliwość zamówienia innych długości)
- Bezpieczeństwo i zgodność z międzynarodowymi normami
Złącze M12 D-kodowane z przewodem i końcówką RJ45 to propozycja skierowana do specjalistów oczekujących niezawodnych i trwałych rozwiązań w automatyce oraz sieciach przemysłowych. Doskonale sprawdzi się zarówno w projektach nowych instalacji, jak i przy modernizacji istniejących systemów.
