Dostępny
Męski prosty
MQ12, 4-piny
Zaciski nożowe
Przekrój portu: 0.25...0.5 mm²
| Family construction form | MQ12 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 32 V |
| Napięcie robocze DC maks. | 32 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,25 mm² |
| Przekrój przyłącza maks. | 0,5 mm² |
| Średnica pojedynczej żyły min. | 0,1 mm |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 1,2 mm |
| Wire insulation diameter max. | 1,6 mm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | II |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 4 mm |
| Obszar zaciskowy maks. | 5,1 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

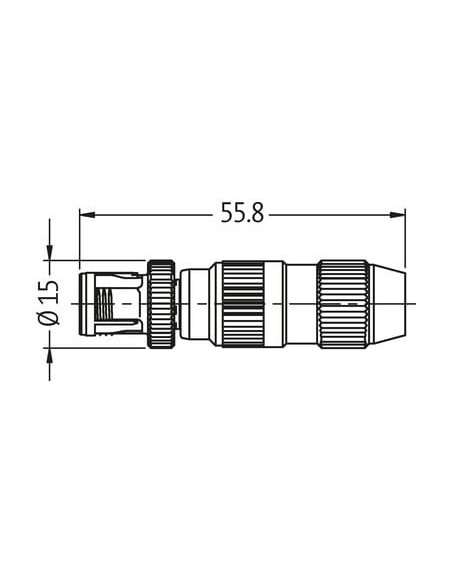

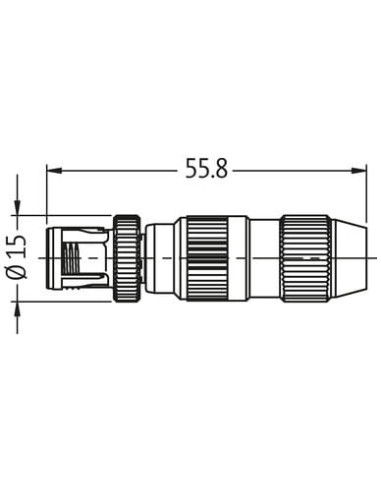

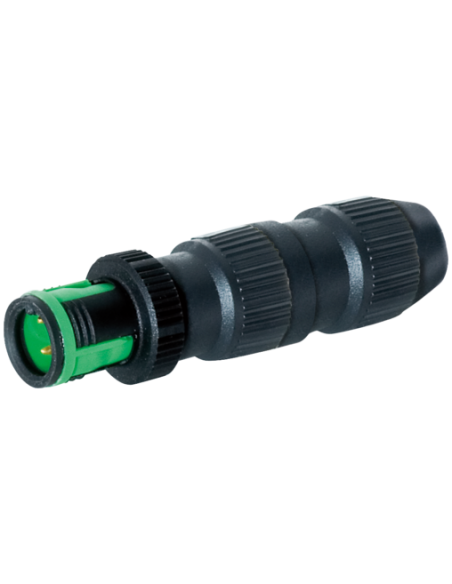

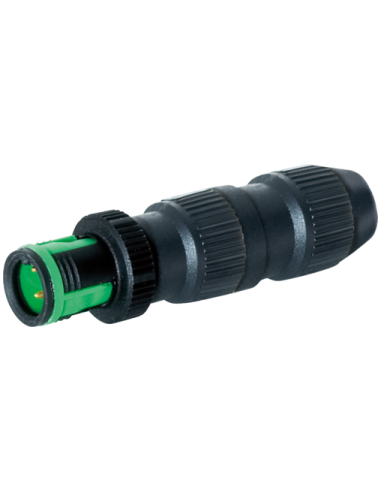

Wtyczka MQ12 męska prosta 4-polowa 7050-12481-0000000 – uniwersalne złącze dla przemysłu
Wtyczka MQ12 męska prosta 4-polowa to nowoczesne złącze przemysłowe, przeznaczone do szybkiego i niezawodnego podłączania przewodów w instalacjach elektrycznych i automatyki. Złącze o kodzie 7050-12481-0000000 wyróżnia się wytrzymałą konstrukcją oraz szerokim zakresem kompatybilności, gwarantując bezpieczne połączenia nawet w trudnych warunkach przemysłowych.
Charakterystyka i konstrukcja złącza MQ12 4-pin
Wtyczka została wyposażona w cztery styki typu zacisk nożowy, co umożliwia jej wszechstronne zastosowanie w różnorodnych układach zasilania i przesyłu sygnału. Kompaktowa budowa oraz prosta forma wtyku pozwalają na wykorzystanie rozwiązania w miejscach o ograniczonej przestrzeni montażowej.
- Standard MQ12 – kompatybilność z szeroką gamą gniazd i urządzeń
- Stopień ochrony IP67 – odporność na kurz i zanurzenie w wodzie
- Odporność na drgania i obciążenia mechaniczne – solidna konstrukcja
- Łatwa instalacja dzięki zaciskom nożowym oraz szerokim zakresom przekrojów przewodów (0,25...0,5 mm²)
Zalety oraz typowe zastosowania wtyczki MQ12 4-pin
Wtyczka MQ12 4-polowa doskonale sprawdza się wszędzie tam, gdzie wymagane są niezawodne połączenia elektryczne w warunkach zapylenia lub wilgoci. Zastosowanie złącza gwarantuje szczelność i trwałość połączeń, nawet przy intensywnym użytkowaniu.
- Automatyka przemysłowa – panele sterowania, maszyny, linie produkcyjne
- Systemy oświetleniowe i sygnalizacyjne
- Technologia czujników – podłączanie czujników, siłowników, urządzeń pomiarowych
- Szybka modernizacja i serwisowanie instalacji
Trwałość i niezawodność w trudnych warunkach
Wysoka klasa szczelności IP67 pozwala na stosowanie wtyczki MQ12 zarówno w zamkniętych obudowach, jak i na zewnątrz, w miejscach narażonych na bezpośredni kontakt z pyłem, wilgocią lub wodą. Certyfikowane parametry według EN IEC 60529 potwierdzają odporność na czynniki środowiskowe, rozszerzając zakres możliwości jej użycia.
Bezpieczeństwo użytkowania i łatwość montażu
Konstrukcja złącza umożliwia szybki montaż i łatwe podłączanie przewodów o różnych przekrojach, a także zapewnia niezawodną ochronę przed przypadkowym rozłączeniem podczas pracy. Zalecenia dotyczące zabezpieczania przewodów przed obciążeniami mechanicznymi (np. poprzez użycie opasek zaciskowych) oraz przestrzeganie dopuszczalnych promieni gięcia mają kluczowy wpływ na utrzymanie szczelności i trwałości połączenia.
Podsumowanie – Wtyczka MQ12 4-polowa do wymagających zastosowań
Męska wtyczka MQ12 czteropolowa z zaciskami nożowymi to rozwiązanie dedykowane aplikacjom wymagającym niezawodności, odporności na czynniki zewnętrzne i uniwersalności montażu. Dzięki przemyślanej konstrukcji, wysokiemu stopniowi ochrony oraz stabilnym parametrom elektrycznym znajduje zastosowanie w wielu branżach przemysłowych, stanowiąc pewny element różnorodnych instalacji.
