Dostępny
Męski prosty
M8, 4-piny
Kodowanie D
ekranowany
Zaciski śrubowe
Przekrój portu: 0.14...0.5 mm²
| Family construction form | M8 |
| Materiał styk | Stop miedzi |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 50 V |
| Napięcie robocze DC | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 0,5 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Gwint montażowy | M8 x 1 |
| Family construction form | M8 |
| Cykle wtykowe min. | 100 |

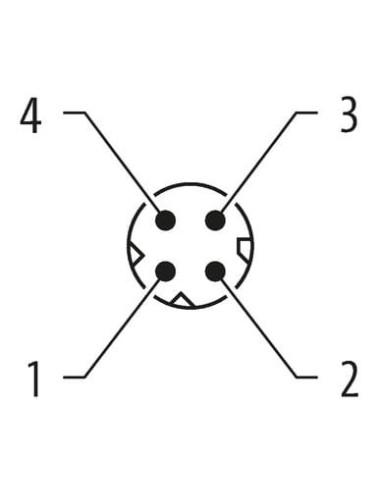

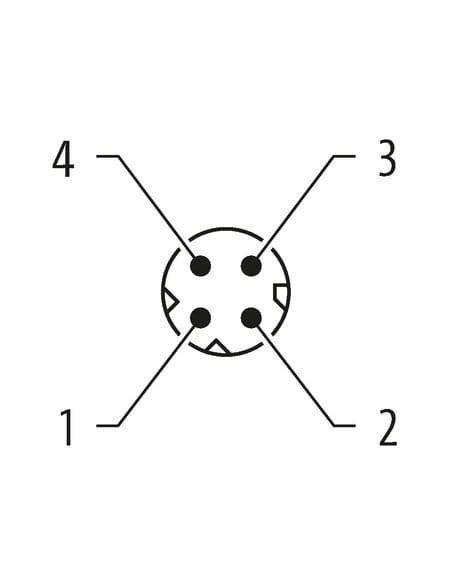

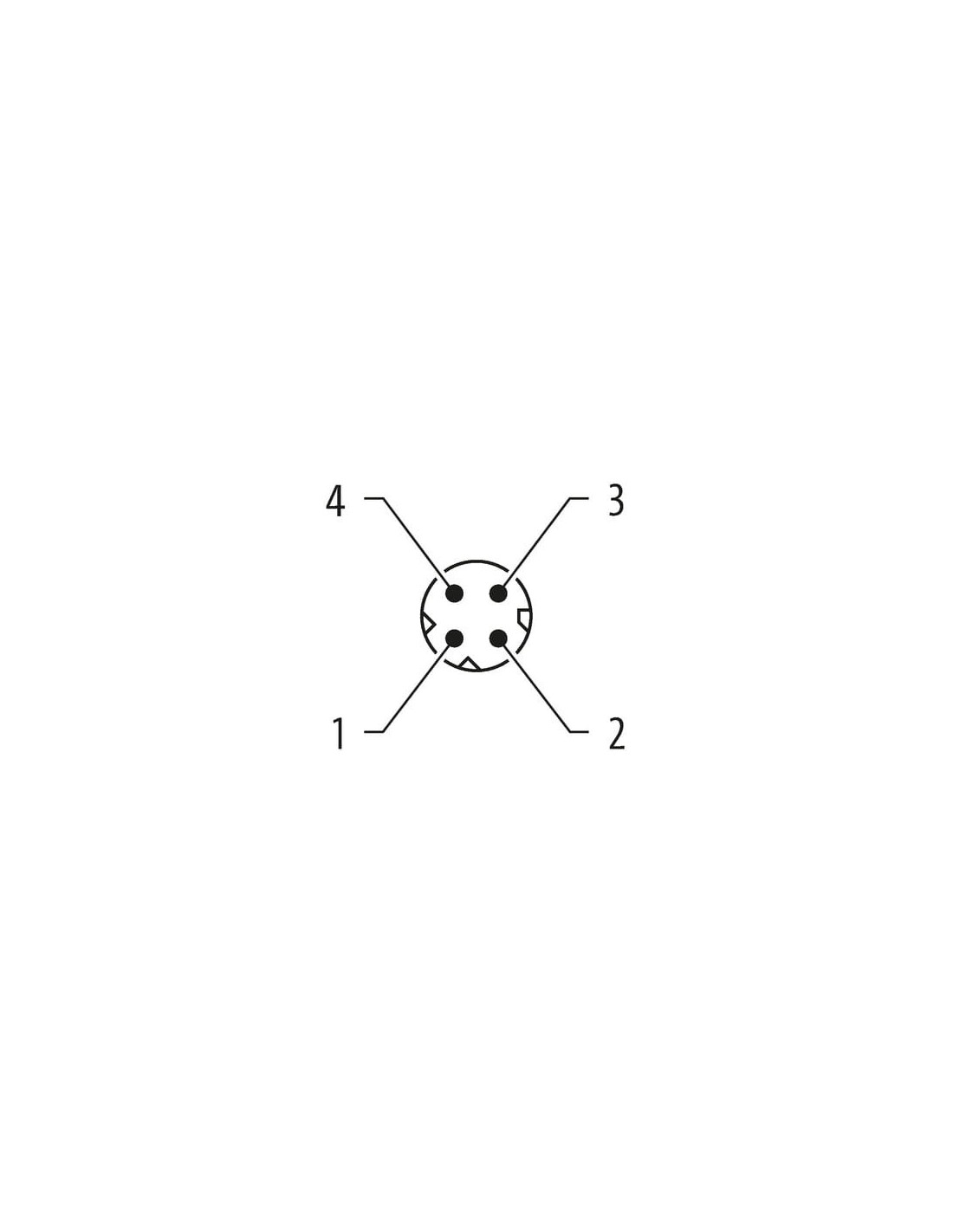

Instalowanie | Układ pinów
| Kodowanie | D |
Dane techniczne | Ochrona urządzenia

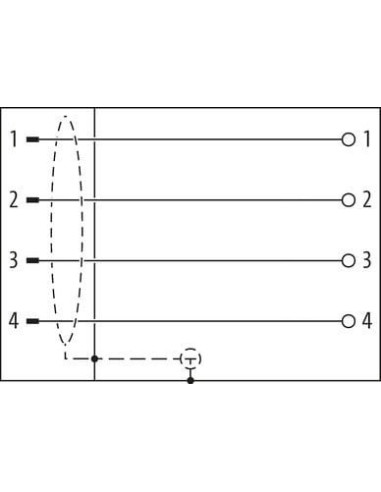

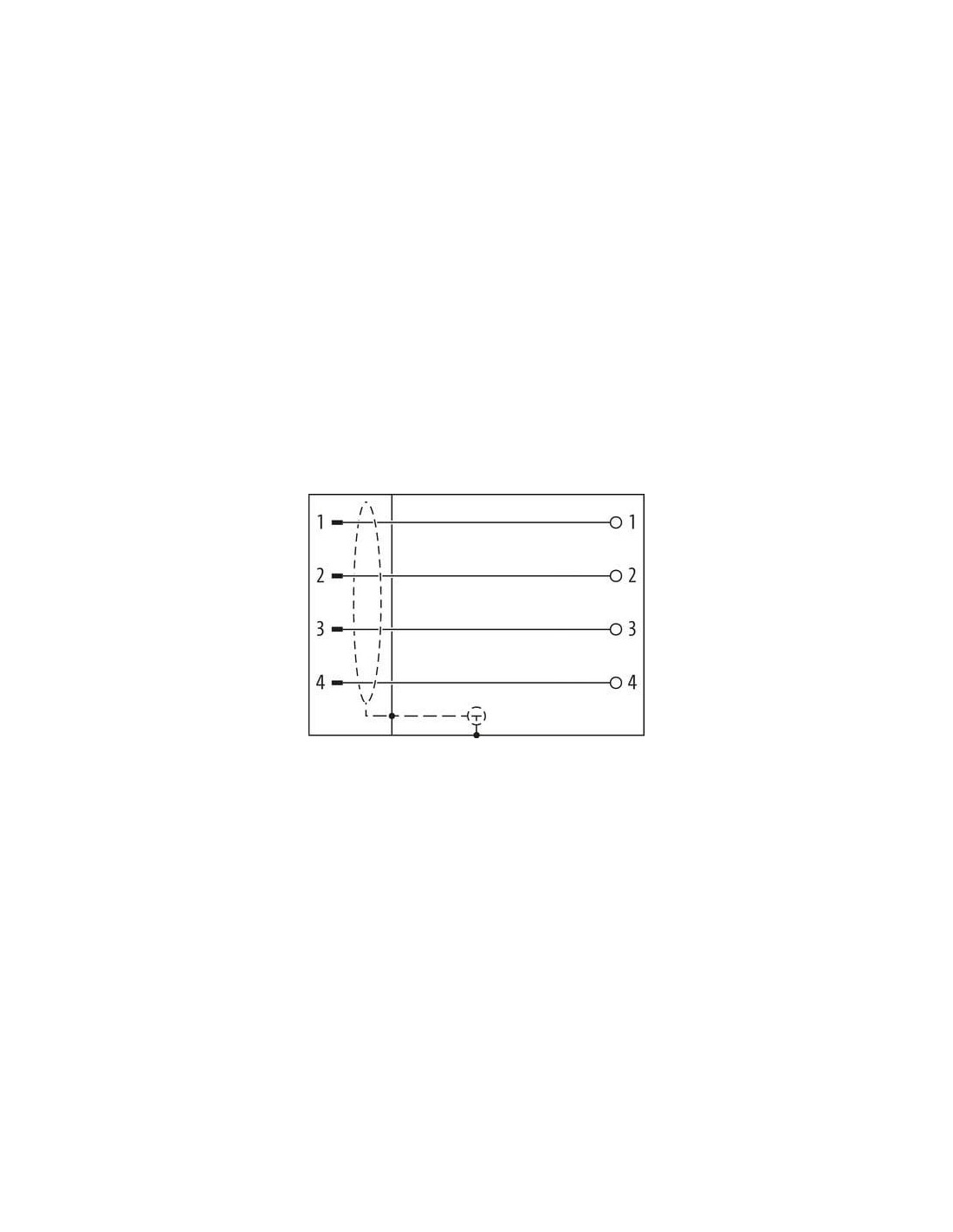

| Ekranowany | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | nickel plated |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy maks. | 6,7 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

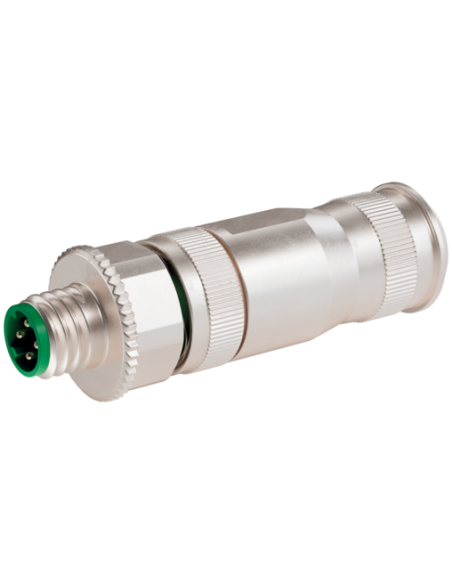

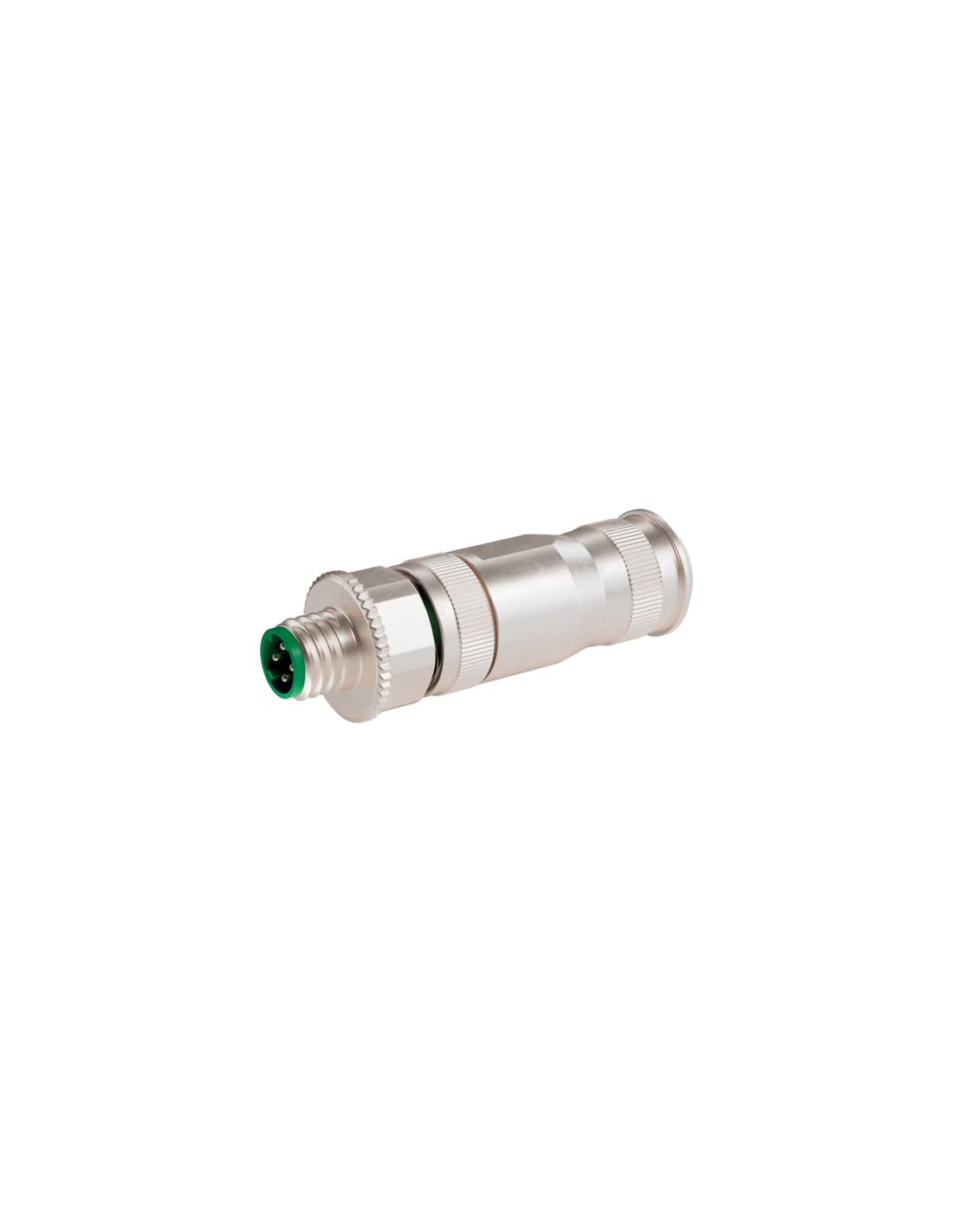

Wtyczka M8 D-code 4-pinowa – Profesjonalny wybór do połączeń przemysłowych
Wtyczka M8 D-code, prosta, śrubowa o kodzie produktu 7000-09201-0000000 to wysokiej jakości złącze przemysłowe przeznaczone do niezawodnych i bezpiecznych połączeń w automatyce przemysłowej oraz systemach sterowania. Produkt został stworzony z myślą o wymagających aplikacjach, w których liczy się zarówno precyzja, jak i trwałość połączenia.
M8 D-code – Zastosowanie w automatyce i nie tylko
Złącza M8 D-code są szeroko stosowane w przemyśle, automatyce, robotyce, systemach bezpieczeństwa i transmisji danych, a także wszędzie tam, gdzie wymagana jest wysoka odporność na czynniki zewnętrzne oraz pewność połączenia sygnałowego i zasilającego. Dzięki czteropinowemu układowi doskonale sprawdzają się przy integracji w nowoczesnych instalacjach przemysłowych.
Najważniejsze cechy wtyczki M8 D-code, prostej
- Standardowa forma budowy M8 – kompaktowa i uniwersalna konstrukcja
- Kodowanie D – zapobiega pomyłkowemu podłączeniu w instalacji
- Zaciski śrubowe – szybki i wygodny montaż przewodów
- Wysoka szczelność IP67 – zapewnia ochronę przed kurzem i wodą przy prawidłowej instalacji
- Ekranowanie – skuteczna ochrona przed zakłóceniami elektromagnetycznymi
- Wytrzymałość na cykle wtykowe minimum 100 – gwarancja długotrwałej eksploatacji
- Materiał styków: stop miedzi niklowany – zapewnia dobrą przewodność i odporność na korozję
- Solidna mechaniczna obudowa – dodatkowe zabezpieczenie przeciwwstrząsowe
- Przekrój przewodów: 0,14 – 0,5 mm²

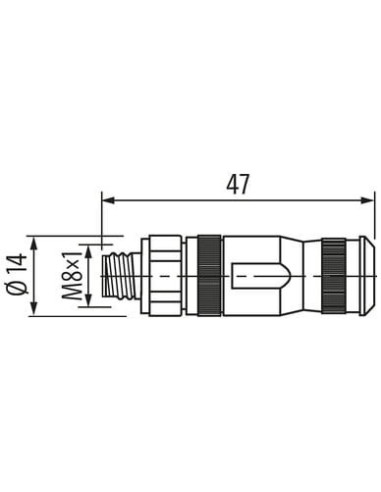

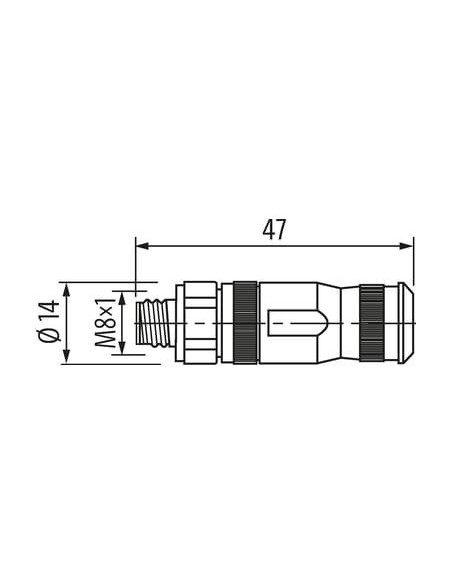

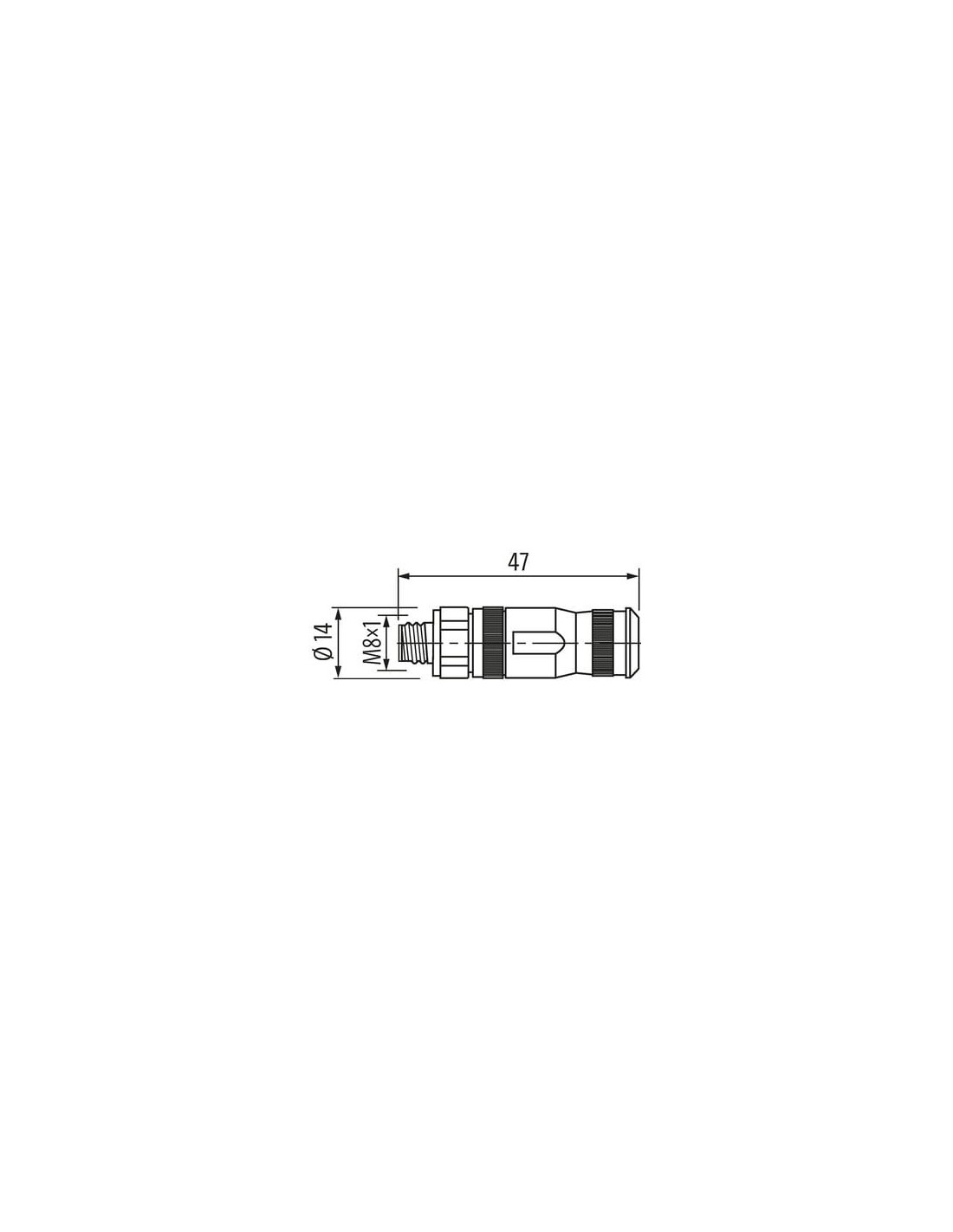

- Wymiary: średnica 14 mm, długość 47 mm
Możliwości i typowe zastosowania wtyczki M8 D-code, śrubowej
Wtyczka M8 D-code znajduje zastosowanie wszędzie tam, gdzie wymagana jest wysoka niezawodność połączenia. Dzięki ekranowaniu oraz solidnym zaciskom śrubowym doskonale sprawdzi się w środowiskach narażonych na drgania, wilgoć oraz występowanie zakłóceń elektrycznych. Produkt dedykowany jest do:
- systemów sterowania maszynami i liniami produkcyjnymi,
- czujników, enkoderów i urządzeń transmisji sygnałów,
- aplikacji ethernetowych i sieciowych w automatyce,
- instalacji przemysłowych wymagających połączeń o podwyższonej szczelności,
- obszarów, gdzie niezbędne są szybkie zmiany okablowania i serwis.
Parametry instalacyjne i trwałość
Produkt charakteryzuje się prostą i szybką instalacją, a także wysoką odpornością na działanie czynników mechanicznych oraz środowiskowych (zakres temperatury pracy od -30°C do +85°C). Zastosowane materiały gwarantują długotrwałą eksploatację nawet w trudnych warunkach przemysłowych. Dodatkowo metalowa obudowa oraz montaż śrubowy zapewniają stabilność połączenia.
Wskazówki montażowe dla złącza M8 D-code
- Zapewnij odpowiednie odciążenie przewodu – zalecane jest stosowanie opasek kablowych, aby uniknąć uszkodzeń mechanicznych.
- Przestrzegaj minimalnych promieni gięcia przewodów – nadmierne zginanie może wpłynąć na szczelność złącza IP67.
- Produkt przeznaczony do montażu poprzez włożenie i dokręcenie (gwint M8 x 1).
Wtyczka M8 D-code to niezawodne złącze, które gwarantuje wysoką jakość przesyłu sygnału oraz odporność na trudne warunki pracy. To doskonały wybór do nowoczesnych instalacji automatyki przemysłowej i systemów sterowania.
