Dostępny
Męski prosty
M12, 4-piny
Zaciski śrubowe
Zakres mocowania (Ø kabla): 4...6 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12 |
| Materiał styk | Stop miedzi |

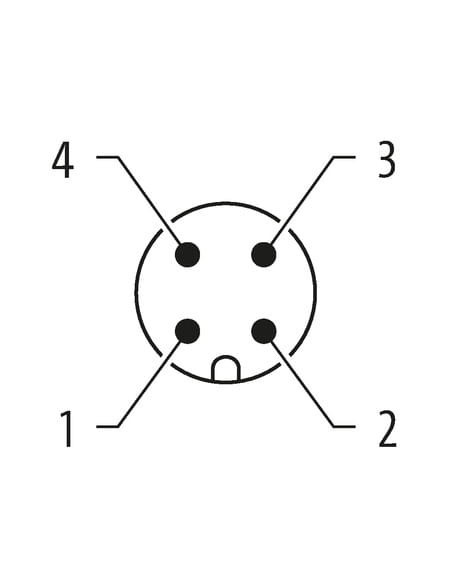

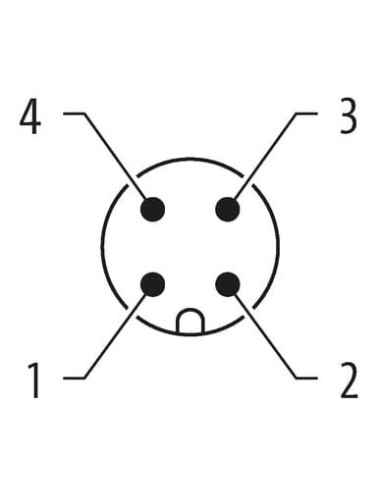

| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,75 mm² |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski śrubowe SK |
| Moment obrotowy | 0,6 Nm |
| Rozwartość klucza | SW18 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Rezystancja izolacji min. | 100 MΩ |
| Kategoria przepięcia (EN 60950-1) | II |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | pozłacane |
| Materiał obudowa | PBT |
| Blokada materiału | Stop miedzi |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 4 mm |
| Obszar zaciskowy maks. | 6 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

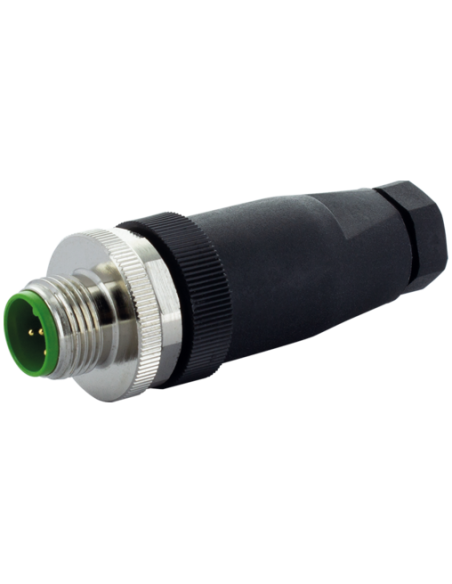

Wtyczka M12 męska prosta 4-polowa – solidne i niezawodne złącze przemysłowe
Wtyczka M12 męska prosta, czteropolowa (kod produktu: 7000-12702-0000000) przeznaczona jest do zastosowań w wymagających warunkach przemysłowych, gdzie szczególne znaczenie mają niezawodność połączenia oraz odporność na czynniki zewnętrzne. Złącze spełnia surowe normy jakości oraz bezpieczeństwa, będąc preferowanym wyborem w automatyce przemysłowej, robotyce oraz systemach sygnałowo-zasilających.
Zastosowania i możliwości wykorzystania wtyczki M12 męskiej 4-polowej
Złącza M12 stanowią standard w środowiskach automatyki przemysłowej. Znajdują zastosowanie w połączeniach czujników, elementów wykonawczych, serwomechanizmów i przewodów sygnałowych, gdzie niezbędne jest szybkie i pewne podłączenie.
- Połączenia w maszynach przemysłowych
- Systemy transportowe i linie produkcyjne
- Robotyka oraz urządzenia sterujące
- Infrastruktura energetyczna i systemy monitoringu
- Aplikacje automatyki budynkowej
Najważniejsze zalety wtyczki M12 męskiej 4-polowej
- Wysoka szczelność – stopień ochrony IP67 zapewnia ochronę przed pyłem i wodą, umożliwiając pracę nawet w trudnych warunkach środowiskowych.
- Odporność chemiczna i na oleje – obudowa wykonana z tworzywa PBT charakteryzuje się bardzo dobrą odpornością na działanie agresywnych środków chemicznych oraz olejów technicznych.
- Solidna konstrukcja mechaniczna – metalizowana osłona zapewnia długotrwałe i bezpieczne użytkowanie oraz skuteczne ekranowanie przed zakłóceniami elektromagnetycznymi.
- Elastyczność instalacji – zaciski śrubowe umożliwiają szybkie podłączenie przewodów bez konieczności lutowania. Przewidziany zakres średnicy kabla od 4 do 6 mm pozwala na szerokie zastosowanie z różnych typów przewodów.
- Pozłacane styki gwarantują niezawodny kontakt i długą żywotność nawet przy dużej liczbie cykli połączeń.
- Kompatybilność z większością dostępnych na rynku przewodów i gniazd M12.
Typowe charakterystyki i montaż wtyczki M12 męskiej 4-polowej
Wtyczka M12 męska prosta została zaprojektowana z myślą o niezawodności oraz łatwości montażu. Dzięki zaciskom śrubowym, podłączenie przewodów przebiega sprawnie i nie wymaga specjalistycznych narzędzi. Śruba blokująca zabezpiecza przed przypadkowym odłączeniem, a wytrzymała konstrukcja gwarantuje stabilność również w przypadku wibracji czy zmiennych warunków atmosferycznych. Złącze może pracować w szerokim zakresie temperatur – od -40°C do +85°C.
Wtyczka spełnia wymagania drugiej kategorii przepięciowej oraz klasy izolacji IP67 (przy prawidłowym montażu), co czyni ją doskonałym wyborem zarówno do typowych, jak i bardziej wymagających aplikacji automatyki. Stosowanie wtyczek M12 minimalizuje ryzyko błędów montażowych oraz zapewnia powtarzalność połączeń w dużych i skomplikowanych systemach.
Podsumowanie – wtyczka męska M12 do systemów automatyki
Wtyczka M12 męska prosta 4-polowa z zaciskami śrubowymi to uniwersalne, trwałe i bezpieczne rozwiązanie dla przemysłu, produkcji oraz zastosowań automatyki budynkowej. Dzięki wysokiej odporności środowiskowej oraz solidnej konstrukcji, gwarantuje stabilność i pewność połączeń elektrycznych przez długie lata.
