Zaciski nożowe
Żeński proste
M8, 3-piny
Przekrój portu: 0.25...0.5 mm²
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Materiał styk | Stop miedzi |
| Materiał | PA |

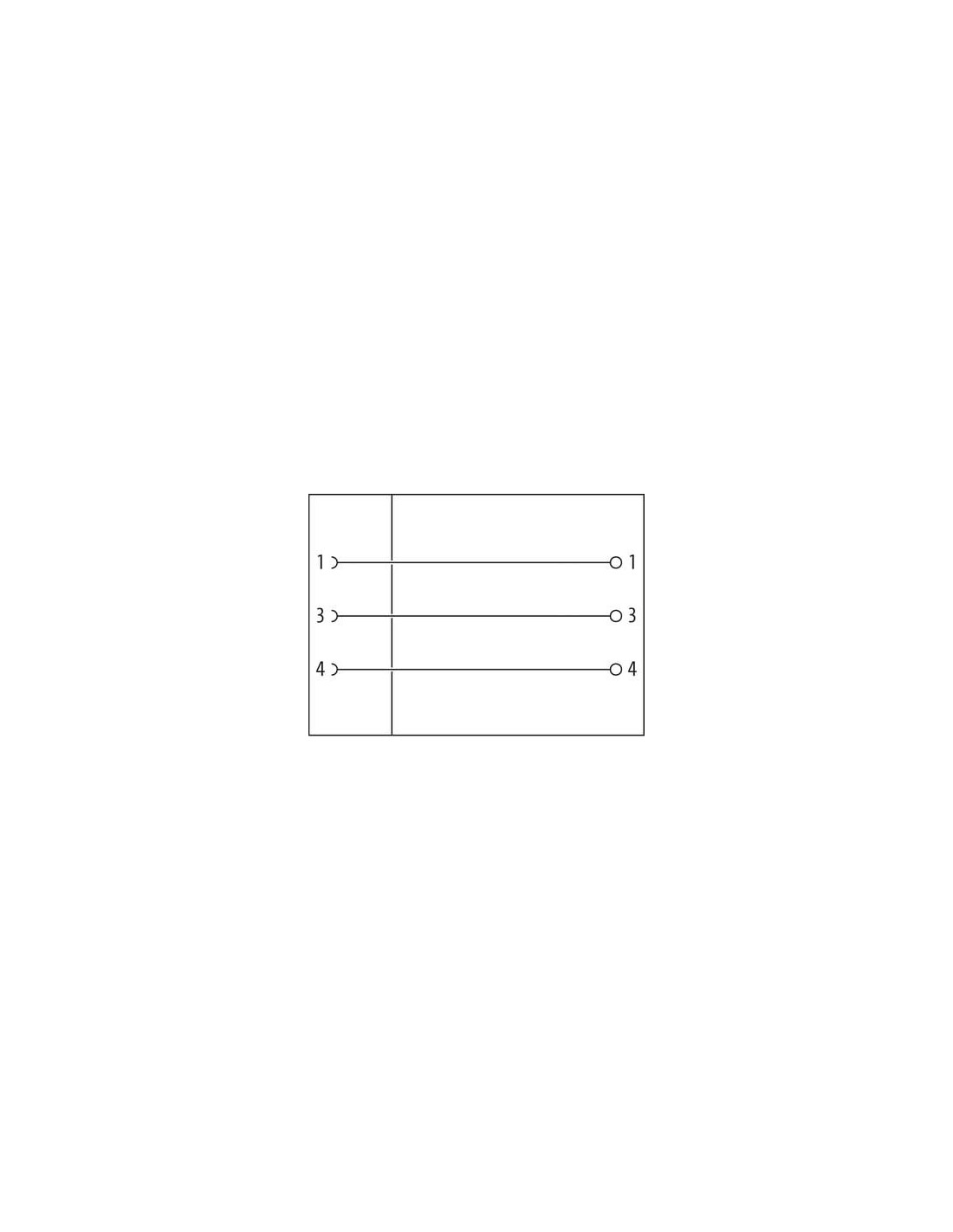

| Liczba biegunów | 3 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 48 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,25 mm² |
| Przekrój przyłącza maks. | 0,5 mm² |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 1,1 mm |
| Wire insulation diameter max. | 1,55 mm |
| Typ połączenia | Zaciski narzynające IDC |

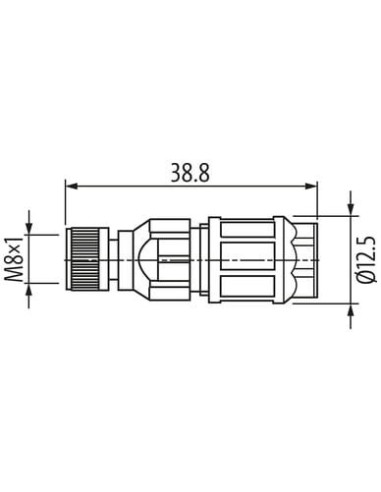

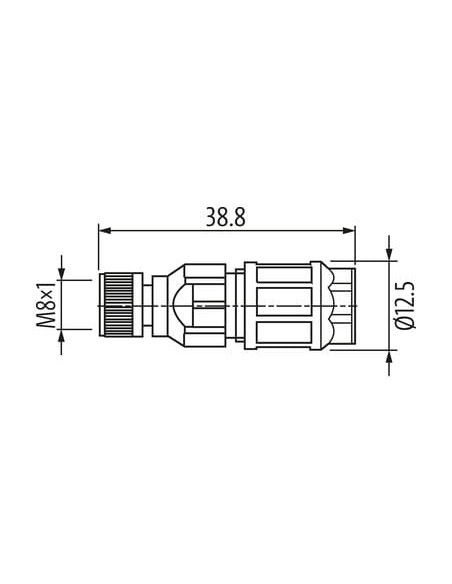

| Gwint montażowy | M8 x 1 |
| Cykle wtykowe min. | 100 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | II |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | pozłacane |
| Powłoka blokady | Nickeled |
| Materiał uszczelka | NBR |
| Materiał mocowanie styków | TPU |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | Śruba radełkowana, Nakrętka radełkowana |
| Obszar zaciskowy min. | 2,5 mm |
| Obszar zaciskowy maks. | 5 mm |
| Sposób zamykania | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

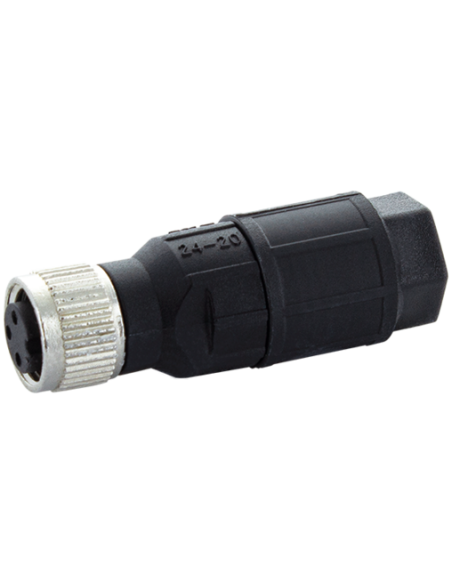

Wtyczka M8 żeńska prosta IDC – 3-pinowa, 0° | 7000-08365-0000000
Wtyczka MOSA M8 żeńska 0° (IDC) o kodzie 7000-08365-0000000 to wysokiej jakości złącze przemysłowe, przeznaczone do szybkiego i niezawodnego łączenia przewodów w automatyce oraz instalacjach przemysłowych. Konstrukcja bazuje na zaciskach narzynających IDC, co umożliwia łatwe, szybkie oraz pewne podłączenie przewodów bez potrzeby lutowania. To rozwiązanie zapewnia wytrzymałość mechaniczną oraz odporność na drgania, co jest istotne dla stabilnej pracy nawet w trudnych warunkach przemysłowych.
Charakterystyka techniczna i materiały
Złącze elektryczne M8 wyposażone jest w 3 piny i obsługuje przekrój przewodu od 0,25 do 0,5 mm². Mocna, przemysłowa konstrukcja wykorzystuje komponenty z tworzywa PA oraz styki z pozłacanej miedzi, dzięki czemu gwarantuje solidność oraz długotrwałą odporność na korozję. Odpowiednia ochrona środowiskowa, potwierdzona stopniem ochrony IP65/IP67, skutecznie zabezpiecza złącze przed wnikaniem wody, pyłu i innych zanieczyszczeń, nawet podczas krótkotrwałego zanurzenia.
Zastosowania i zalety wtyczki M8 IDC
Wtyczka MOSA M8 żeńska doskonale sprawdzi się w szerokim zakresie zastosowań, w tym:
- Automatyka przemysłowa
- Sensoryka (czujniki, enkodery)
- Maszyny produkcyjne
- Systemy transportowe
- Połączenia sygnałowe i zasilające w trudnych warunkach środowiskowych
Prosta konstrukcja z zaciskami IDC umożliwia szybki montaż bez specjalistycznych narzędzi oraz zapewnia trwałe połączenie, nawet przy wielokrotnym łączeniu i rozłączaniu (minimum 100 cykli wtykowych).
Bezpieczeństwo i normy
Produkt spełnia wymagania normy DIN EN 61076-2-114 (M8) oraz posiada podwyższoną odporność na przepięcia, zanieczyszczenia i wpływy mechaniczne. Złącze przeznaczone jest do pracy w szerokim zakresie temperatur od -25°C do +80°C, co pozwala na eksploatację zarówno w niskich, jak i wysokich temperaturach otoczenia.
Montaż wtyczki odbywa się przy użyciu gwintu M8 x 1, co umożliwia łatwe i pewne przykręcenie połączenia. Element blokujący wykonany z niklowanego cynku zapewnia trwałość oraz odporność na korozję, nawet w wymagającym środowisku przemysłowym.
Podsumowanie – profesjonalne złącze M8 IDC
Wtyczka żeńska M8 prosta z zaciskami IDC to niezawodny wybór dla aplikacji wymagających bezawaryjnych połączeń sygnałowych i zasilających w środowisku przemysłowym. Łączy wysoką jakość wykonania, prostotę montażu oraz niezawodność połączeń, spełniając najwyższe standardy w zakresie automatyki oraz systemów sterowania.
