Dostępny

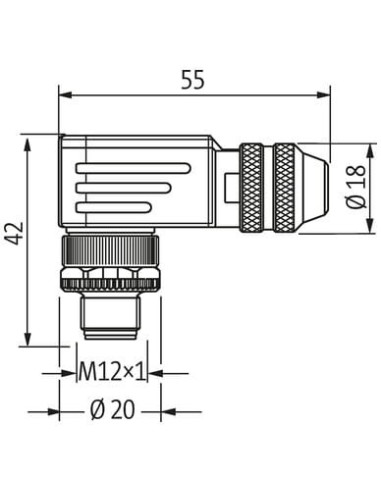

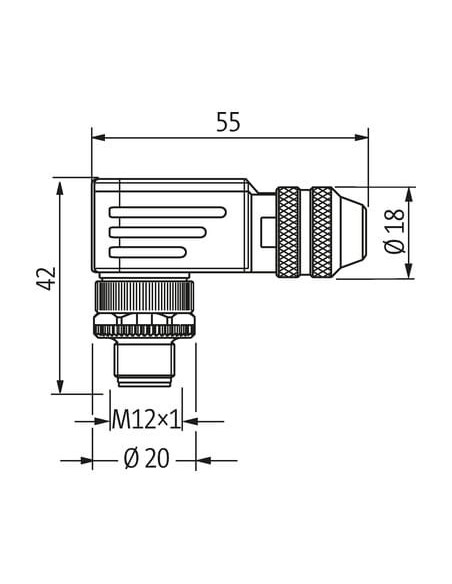

Męski 90°
M12, 5-piny
ekranowany
Zakres mocowania (Ø kabla): 4...6 mm
| Family construction form | M12 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,75 mm² |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Mosiądz |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 4 mm |
| Obszar zaciskowy maks. | 6 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

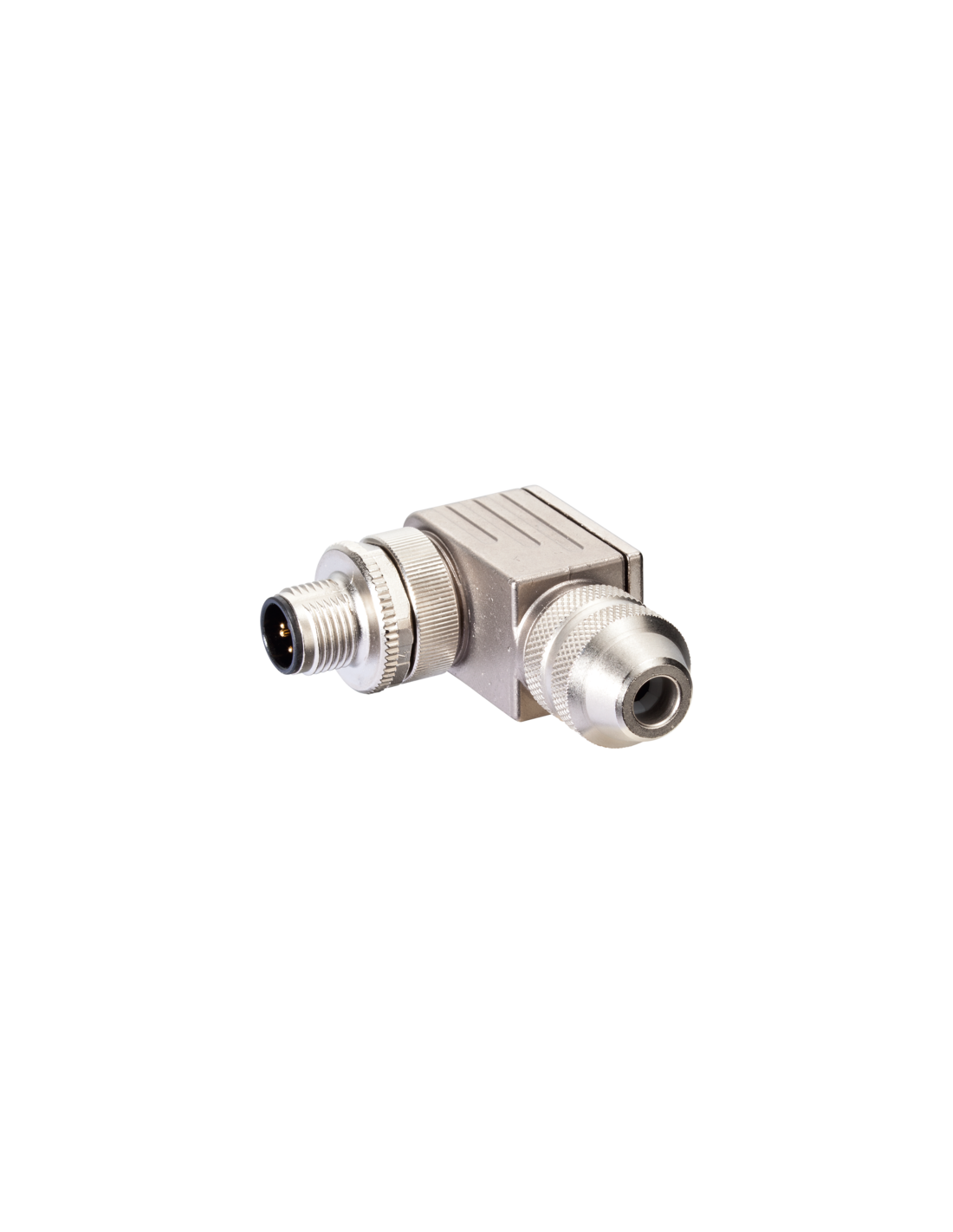

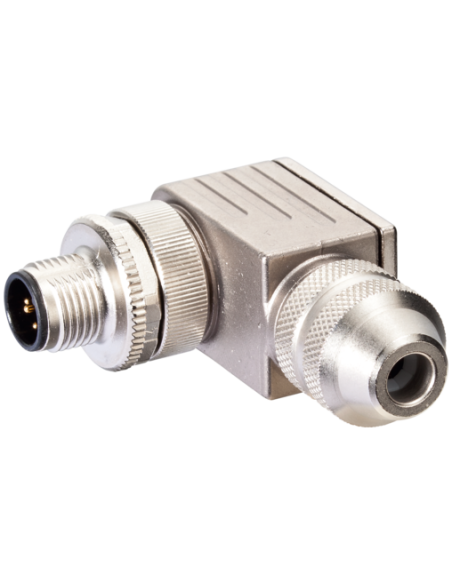

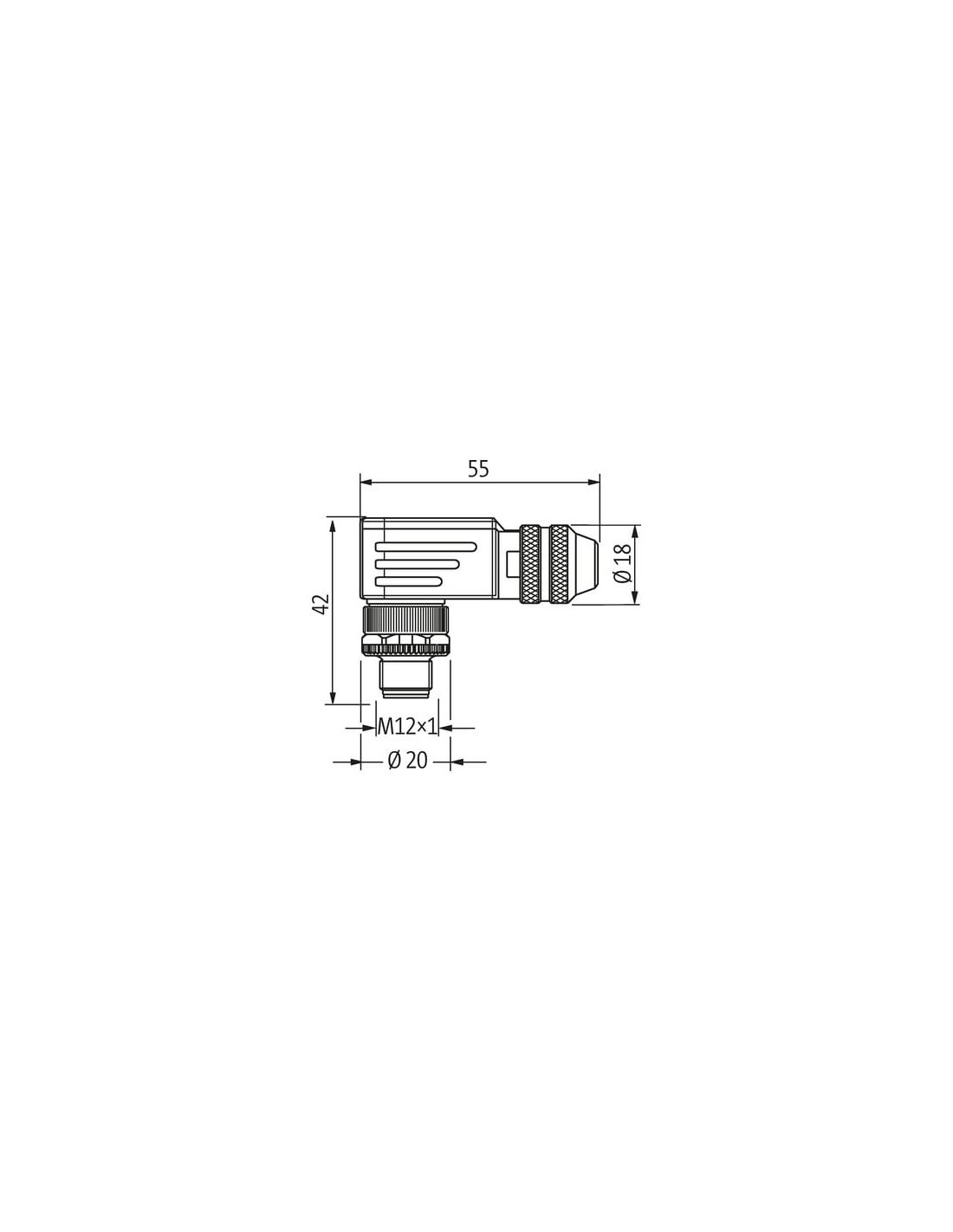

Profesjonalna wtyczka M12 męska kątowa 5-pinowa ekranowana – 7000-13341-0000000
Wtyczka M12 męska, kątowa, 5-polowa, ekranowana to doskonałe rozwiązanie do wymagających aplikacji przemysłowych, w których niezbędne jest zapewnienie niezawodnych połączeń sygnałowych i zasilających w trudnych warunkach środowiskowych. Produkt charakteryzuje się podwyższoną odpornością na warunki zewnętrzne, solidną konstrukcją oraz dużą wygodą montażu, dzięki kątowej budowie 90°.
Zastosowanie i zalety złącza M12 męskiego
Wtyczki typu M12 kątowa 5-pinowa ekranowana są szeroko wykorzystywane w przemyśle automatyki, robotyce, maszynach produkcyjnych, konstrukcjach systemów bezpieczeństwa oraz wszędzie tam, gdzie kluczowe jest niezawodne połączenie elektryczne i odporność na zakłócenia elektromagnetyczne. Sprawdzą się w:
- Automatyce przemysłowej – połączenia czujników, siłowników, sterowników PLC, magistrali komunikacyjnych
- Infrastrukturze transportowej – niezawodne połączenia w systemach sterowania ruchem
- Maszynach i liniach produkcyjnych – odporność na wibracje i niekorzystne warunki środowiskowe (pył, wilgoć)
- Systemach bezpieczeństwa – przesył sygnałów o znaczeniu krytycznym
Wytrzymałość i bezpieczeństwo połączeń M12
Wtyczka wyposażona jest w solidną, niklowaną obudowę z mosiądzu oraz ekranowanie, które zapewnia wysoką odporność na zakłócenia elektromagnetyczne EMI. Kątowa konstrukcja wtyczki M12 umożliwia montaż w miejscach o ograniczonej przestrzeni oraz ułatwia prowadzenie przewodów. Stopień szczelności IP67 gwarantuje ochronę przed pyłem i wpływem wody, dzięki czemu złącze może być stosowane również w trudnych warunkach przemysłowych.
Główne cechy techniczne złącza M12 męskiego kątowego, 5-polowego
Wtyczka M12 kątowa, 5-pinowa umożliwia łatwe łączenie przewodów o średnicy od 4 do 6 mm, zapewniając solidną kompresję kabla i skuteczne odciążenie połączenia. Dopuszczalne maksymalne napięcie robocze wynosi 60 V AC/DC, a maksymalny prąd na styk to aż 4 A. Złącze zapewnia pewność transmisji sygnału i zasilania w aplikacjach wymagających niezawodności.
Bezpieczny montaż i ochrona instalacji
Dzięki przemyślanej konstrukcji wtyczka M12 pozwala na szybki i bezpieczny montaż. Odporność na drgania oraz wytrzymałość mechaniczna czynią to złącze idealnym rozwiązaniem w systemach, w których przewody są narażone na częste ruchy i naprężenia. Dodatkowo warto podkreślić, że podczas instalacji należy przestrzegać zalecanych promieni gięcia przewodu oraz zapewnić odciążenie przy pomocy mechanicznych uchwytów lub opasek.

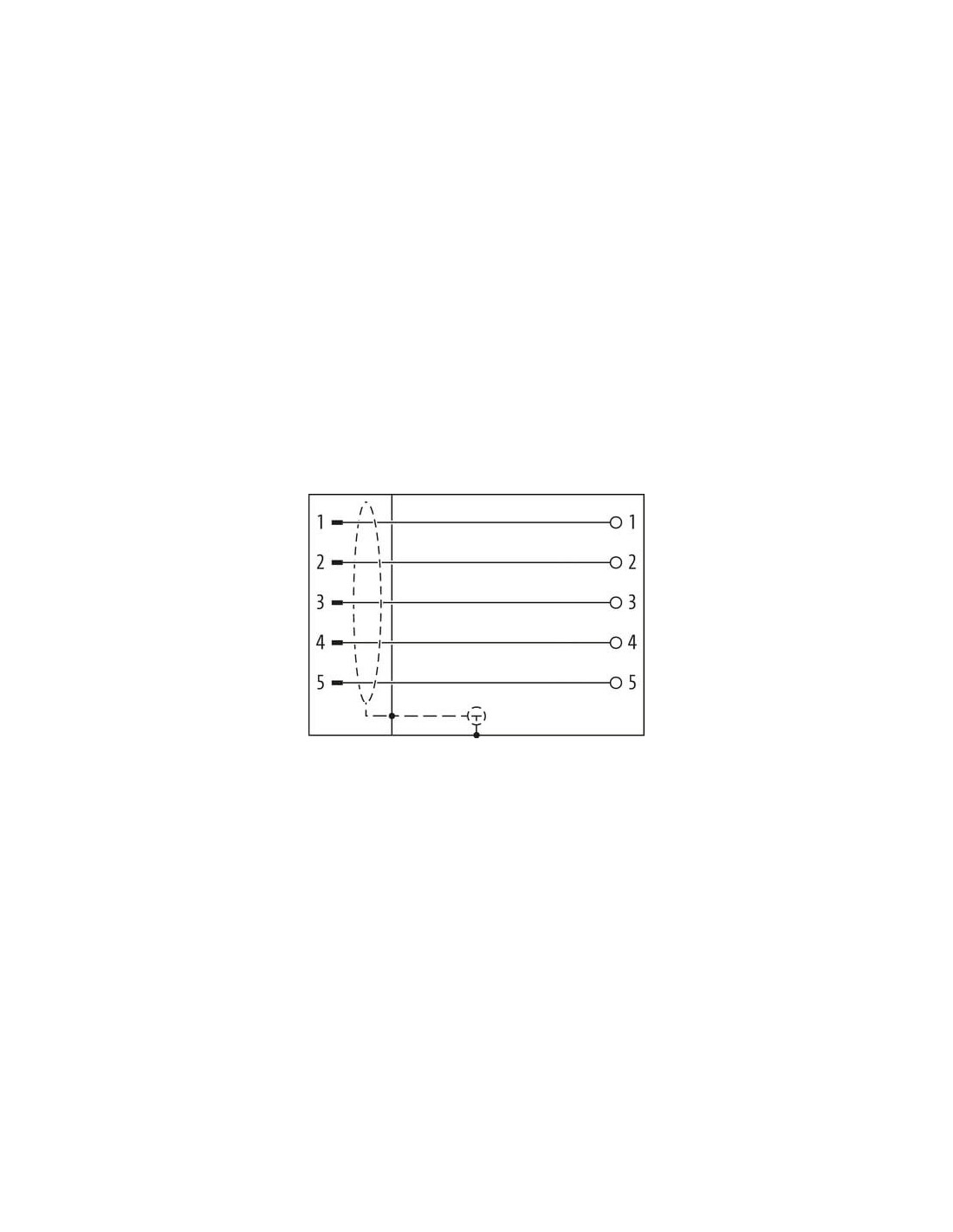

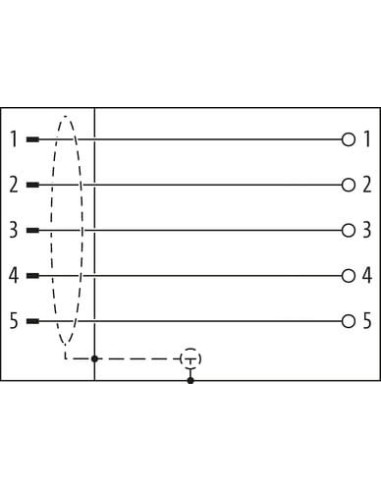

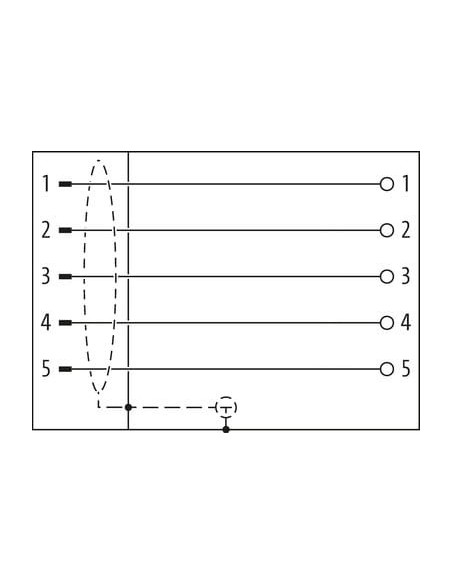

Typowe schematy i oznaczenia styków w gniazdach M12 5-polowych
Produkt posiada 5 wyraźnie oznaczonych styków, co umożliwia precyzyjne przyłączenie i łatwą identyfikację przewodów. Uniwersalny standard M12 5-pin pozwala na współpracę z szeroką gamą urządzeń automatyki i sensorów przemysłowych różnych producentów.
