Dostępny
Męski prosty
M12, 4-piny
Zaciski śrubowe
Zakres mocowania (Ø kabla): 6...8 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,75 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 8 mm |

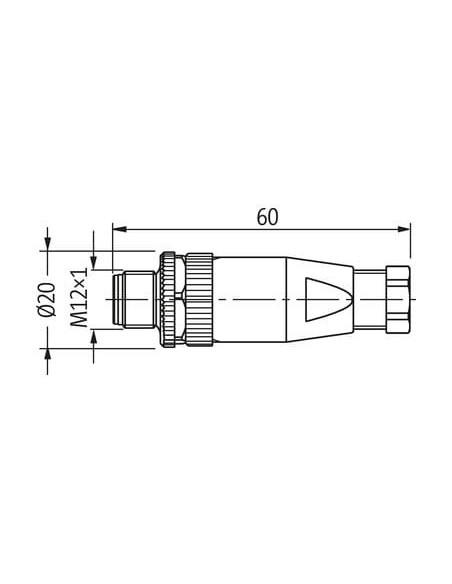

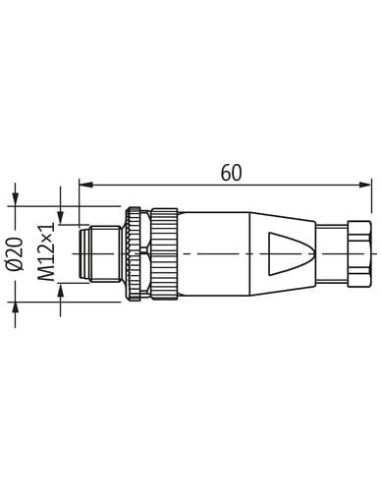

| Wysokość | 60 mm |
| Szerokość | 20 mm |
| Głębokość | 20 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

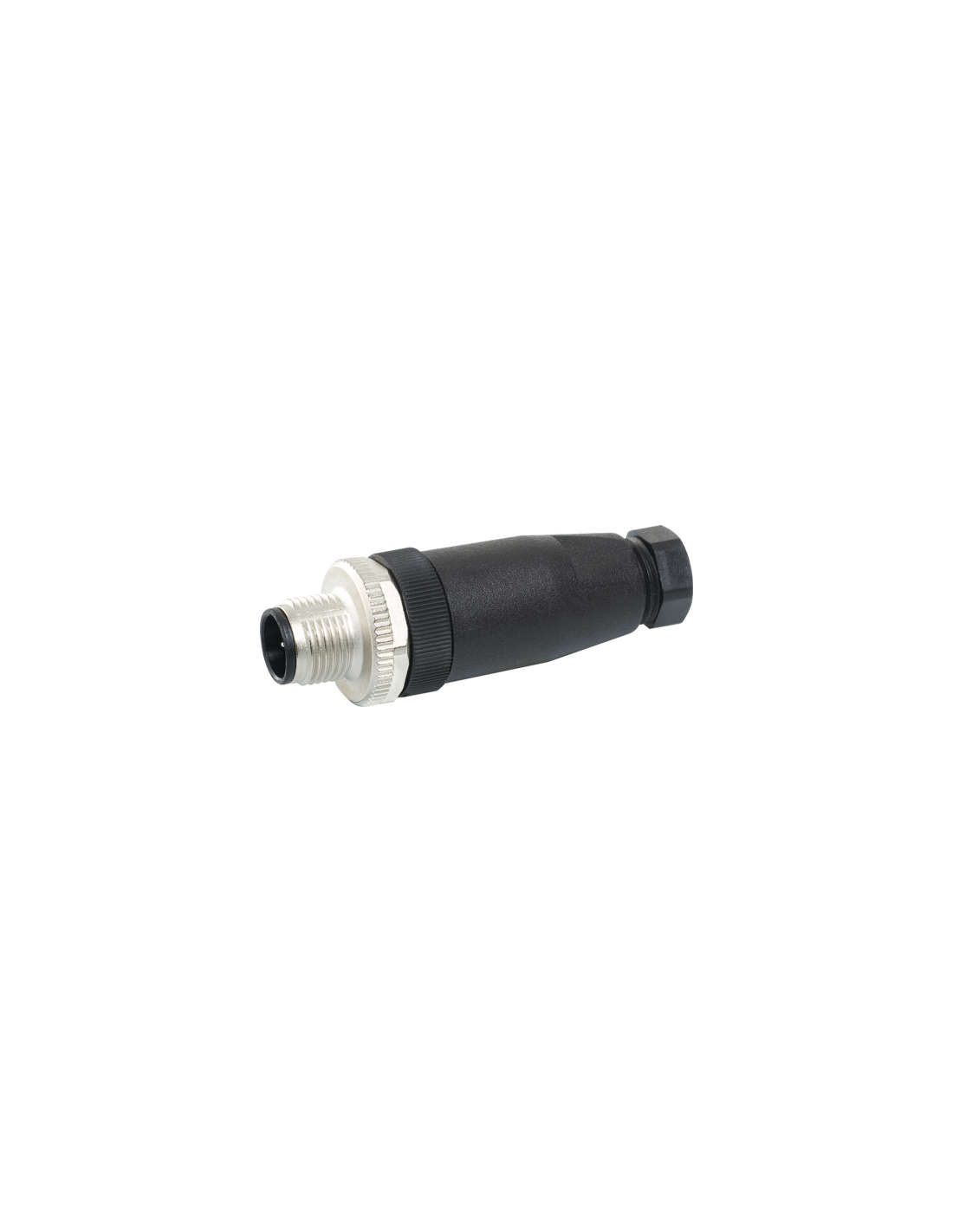

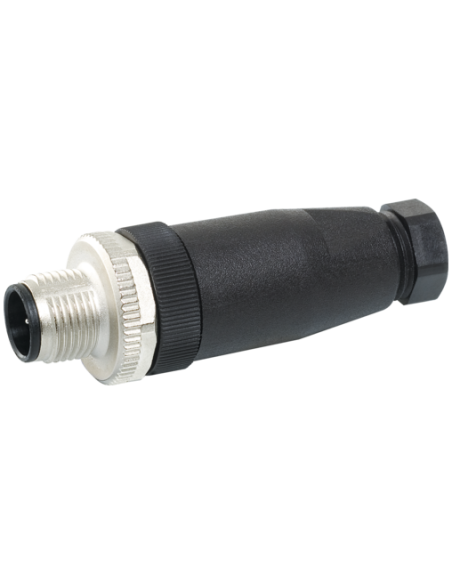

Wtyczka M12 męska prosta 4-polowa – wysokiej klasy złącze przemysłowe
Wtyczka M12 męska, prosta, 4-polowa to niezawodne złącze stosowane w szerokim zakresie aplikacji przemysłowych. Jej konstrukcja umożliwia solidne i szczelne połączenie, nawet w trudnych warunkach środowiskowych. Model 7000-12741-0000000 został opracowany z myślą o uniwersalności i wytrzymałości.
Złącze wyposażone jest w zaciski śrubowe, które ułatwiają montaż oraz pozwalają na szybkie i pewne przyłączenie przewodów o średnicy 6–8 mm. Obudowa wykonana z wysokiej jakości tworzywa sztucznego gwarantuje odporność chemiczną i na oleje, co czyni produkt idealnym do zastosowań w przemyśle maszynowym, automatyce oraz instalacjach wymagających odporności na działanie agresywnych mediów.
Zastosowania wtyczki M12 męskiej prostej 4-polowej
- Automatyka przemysłowa – niezawodne połączenie czujników, siłowników i elementów wykonawczych;
- Maszyny produkcyjne – zapewnienie trwałych połączeń w środowisku narażonym na wstrząsy i wibracje;
- Systemy transportowe – szybki montaż oraz serwis instalacji;
- Instalacje rozproszone – uniwersalność złącza pozwala na łatwą rozbudowę systemów elektrycznych.
Najważniejsze cechy i zalety produktu
- Średnica zewnętrzna gwintu: M12 x 1 mm – popularny standard w instalacjach przemysłowych;

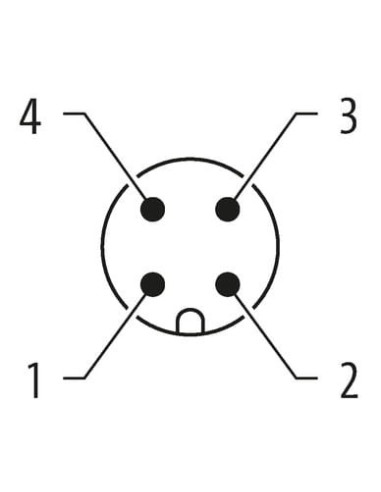

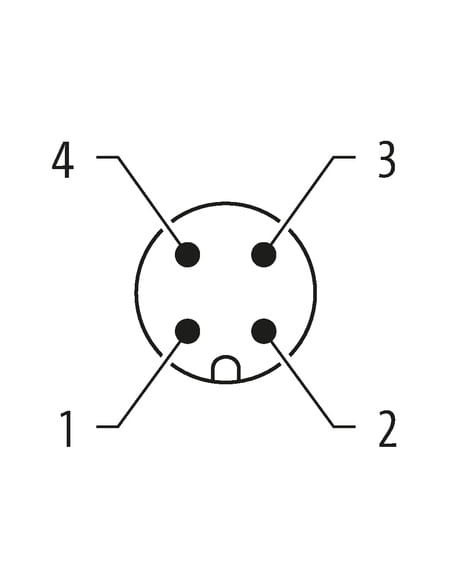

- 4 piny – gwarantujące szerokie możliwości podłączenia;
- Odporność na kurz i wodę: stopień ochrony IP67 – zapewniająca bezpieczeństwo i niezawodność również w wymagającym środowisku;
- Wytrzymałość temperaturowa: praca w zakresie od -40°C do +85°C;
- Bezpośrednia ochrona mechaniczna i przeciwwstrząsowa – dedykowane rozwiązania montażowe;
- Prąd maksymalny 4A, napięcie do 250V – umożliwiające przesył sygnału i zasilania dla wielu urządzeń jednocześnie.
Wtyczka M12 umożliwia szybkie i łatwe podłączanie przewodów sygnałowych lub zasilających. Schematy połączeń oraz opis złącza ułatwiają właściwy montaż i serwis. Model ten szczególnie polecany jest do aplikacji wymagających wysokiego poziomu niezawodności oraz krótkiego czasu reakcji serwisowych.
Ważna uwaga: W przypadku stosowania agresywnych środków chemicznych należy każdorazowo sprawdzić odporność materiałów użytych do produkcji wtyczki w kontekście konkretnej aplikacji.
Wysoka trwałość oraz solidność wykonania to gwarancja długiej i bezproblemowej eksploatacji w nowoczesnych instalacjach przemysłowych.
