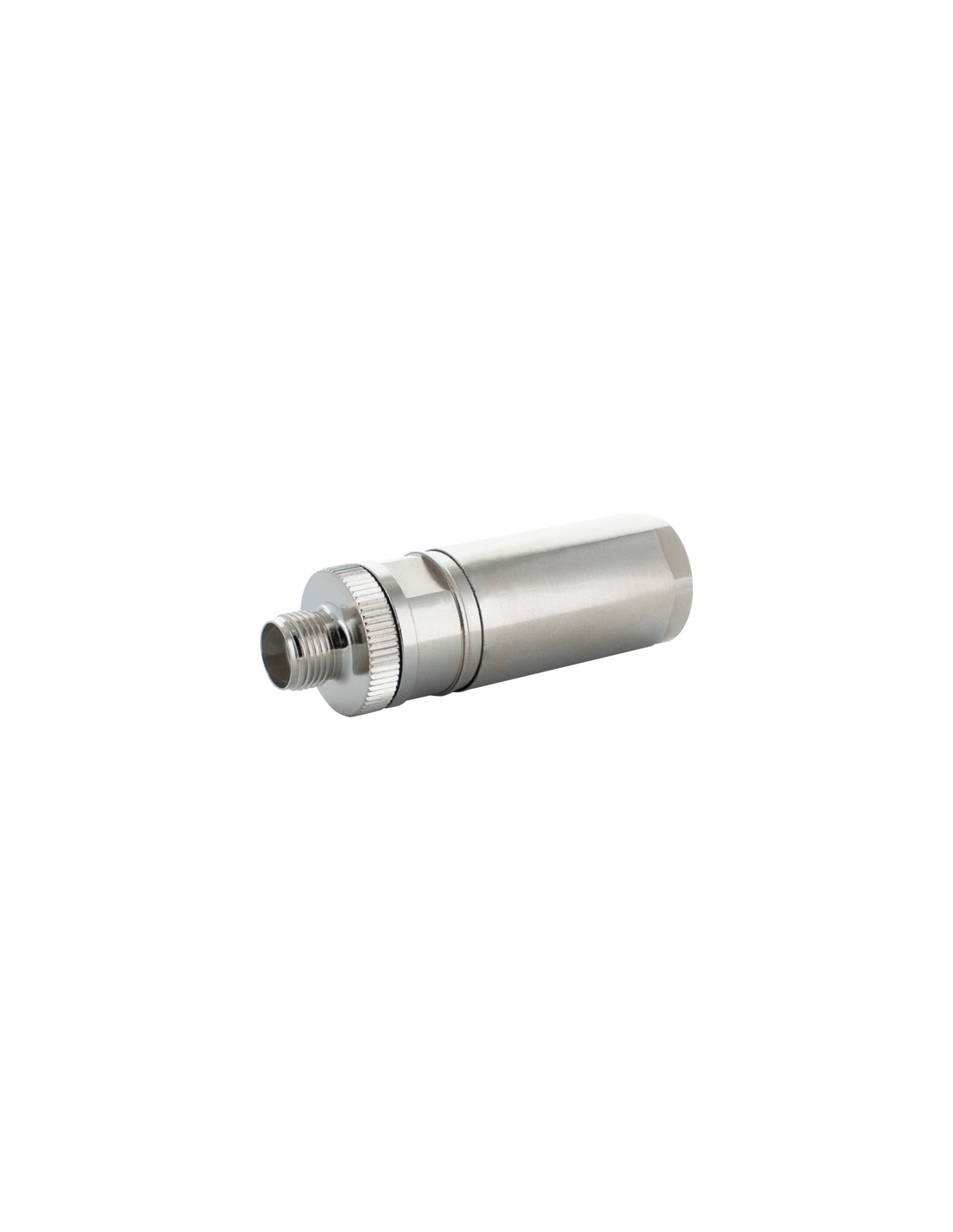

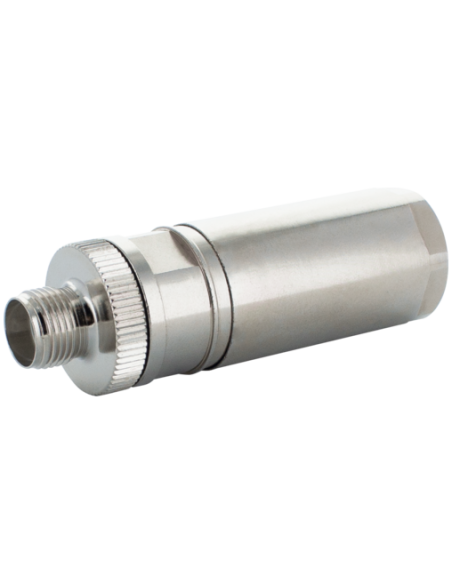

Męski prosty
M12, 5-piny
Kodowanie L
Przyłącze sprężynowe push-lock
Samozłączne
Zakres mocowania (Ø kabla)
8...13 mm
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | L |

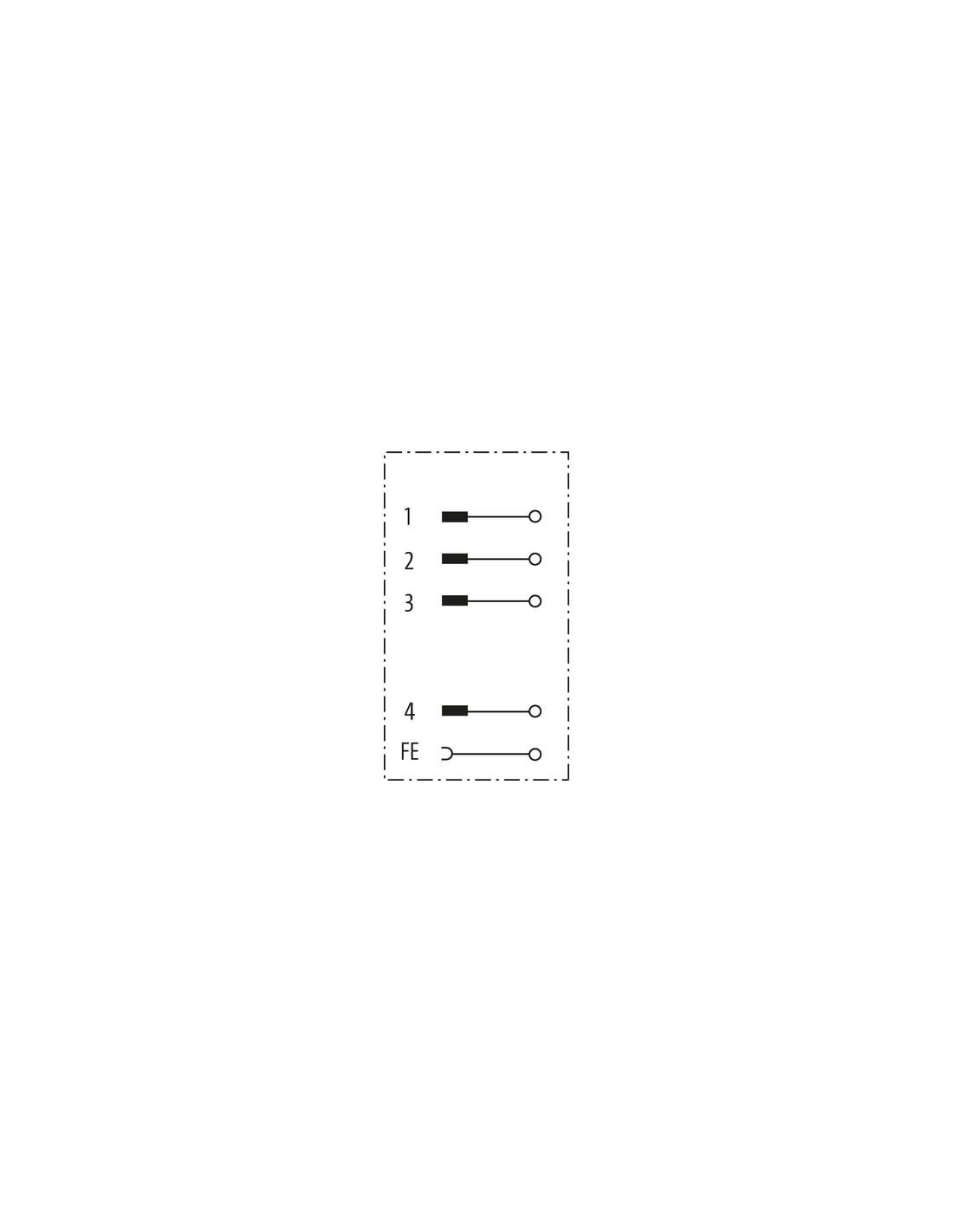

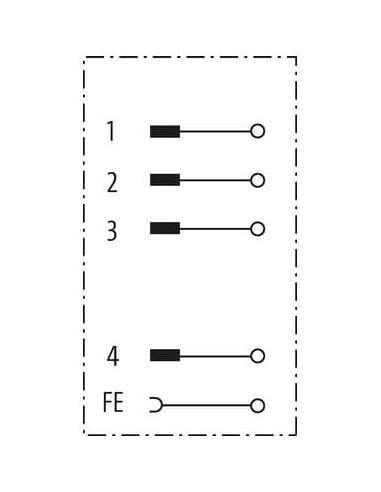

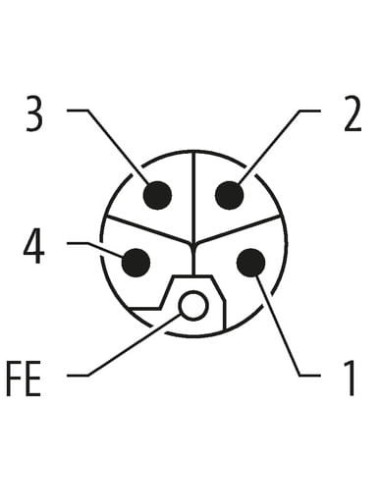

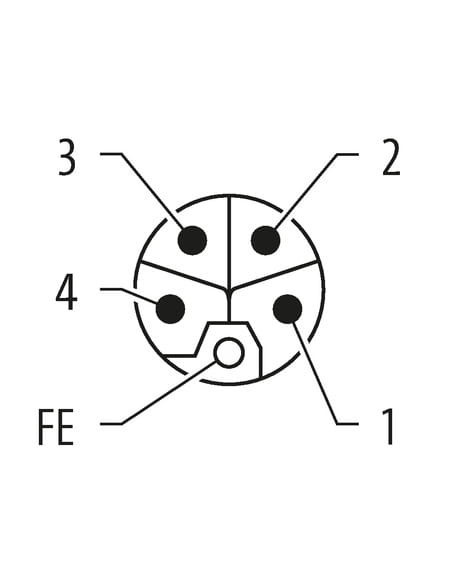

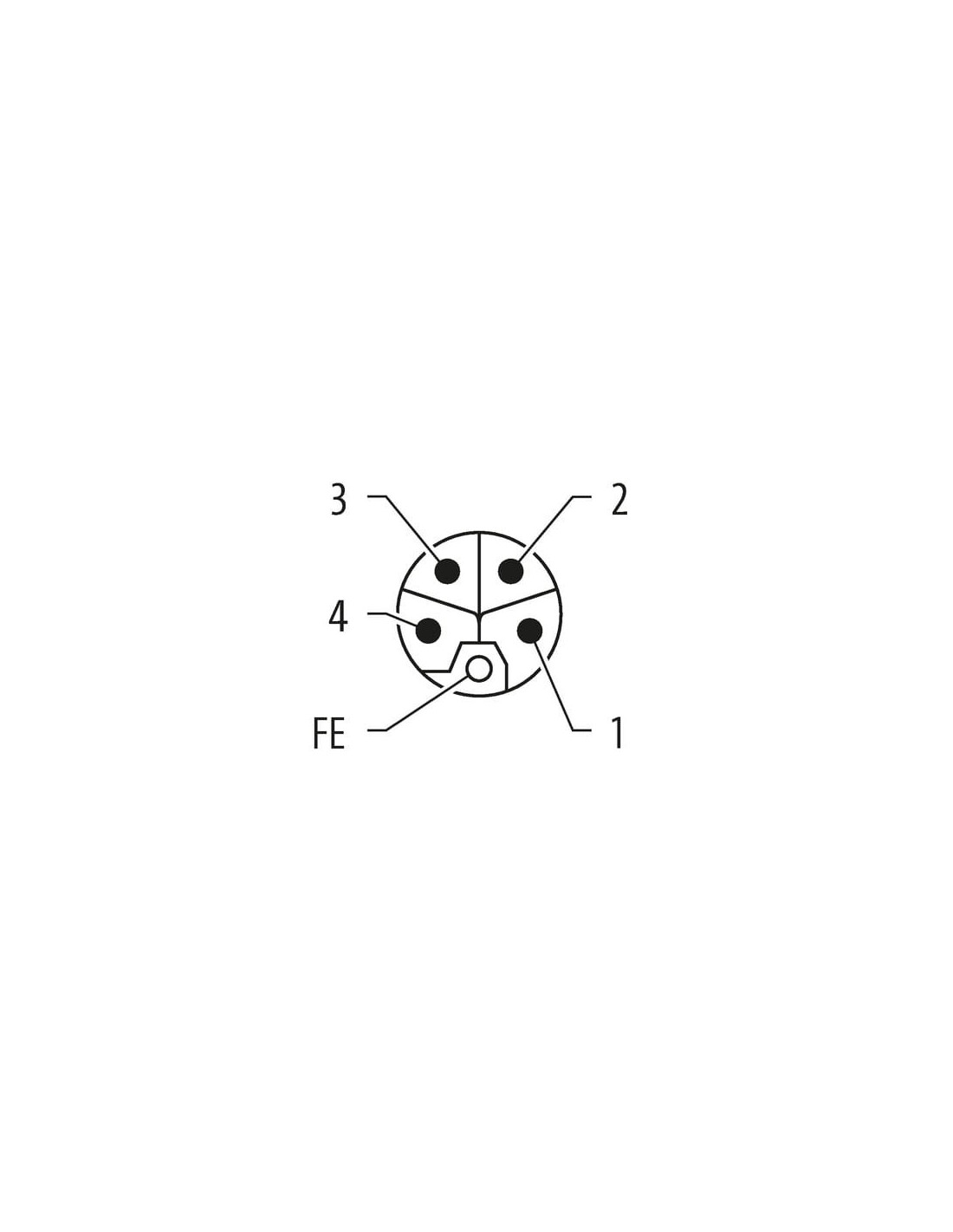

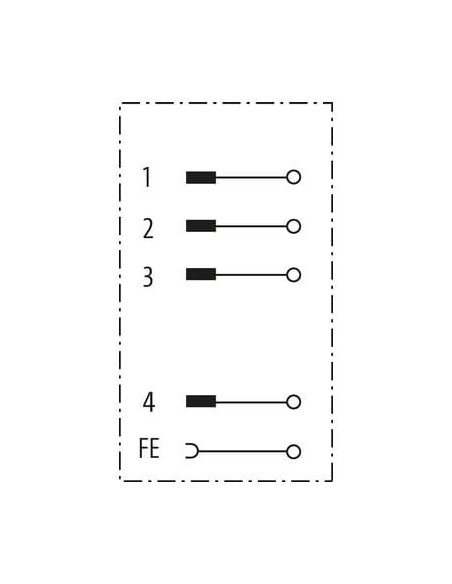

| Liczba biegunów | 5 |
| Typ montażu | samozłączne |
| Family construction form | Przyłącze sprężynowe push-lock |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 16 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Dane techniczne | Instalowanie
| Cross section connection with wire end ferrule min. | 0,75 mm² |
| Cross section connection with wire end ferrule max. | 2,5 mm² |
| Cross section connection without wire end ferrule min. | 1,5 mm² |
| Cross section connection without wire end ferrule max. | 2,5 mm² |
| Cross section connection with wire end ferrule AWG min. | 18 AWG |
| Cross section connection with wire end ferrule AWG max. | 14 AWG |
| Cross section connection without wire end ferrule AWG min. | 16 AWG |
| Cross section connection without wire end ferrule AWG max. | 14 AWG |
Instalowanie | Podłączanie
| Typ połączenia | Przyłącze sprężynowe push-lock |
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
| Cykle wtykowe min. | 100 |
Dane techniczne | Ochrona urządzenia
| Ekranowany | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Kategoria przepięcia (EN 60950-1) | III |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Powłoka styku | pozłacane |
| Powłoka blokady | nickel plated |
| Combustibility class (UL94) | V-0 |
| Materiał obudowa | Mosiądz |
| Materiał mocowanie styków | PA |
| Blokada materiału | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 9 mm |
| Obszar zaciskowy maks. | 13 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Złącze M12 z kodowaniem L – Miernik mocy do zastosowań przemysłowych
Złącze M12 kod L o numerze katalogowym 7000-P4651-0000000 to wysokiej jakości złącze przeznaczone do zastosowań przemysłowych, które wymagają niezawodności, trwałości oraz bezpiecznego przesyłu mocy. Produkt ten sprawdzi się w instalacjach automatyki przemysłowej, rozdzielnicach elektrycznych oraz aplikacjach, które wymagają szybkiego i solidnego połączenia zasilania. Zastosowanie przyłącza sprężynowego typu push-lock umożliwia wyjątkowo łatwy montaż i demontaż przewodów, co znacząco skraca czas instalacji.
Główne zalety złącza M12 L kod 5-pinowego
- Uniwersalne zastosowanie w zasilaniu urządzeń przemysłowych, maszyn, sterowników oraz komponentów automatyki.
- Solidna konstrukcja z mosiężną, niklowaną obudową oraz pozłacanymi pinami, zapewniająca odporność na korozję i długotrwałe użytkowanie.
- Wysoki stopień ochrony IP65 – odporność na kurz i strumienie wody, gwarantująca niezawodność nawet w trudnych warunkach przemysłowych.
- Push-lock – szybkozłączny system sprężynowy, eliminujący konieczność użycia narzędzi przy montażu kabli.
- Kodowanie typu L – dedykowane do aplikacji związanych z przesyłem mocy oraz sygnału, zapewniające kompatybilność z nowoczesnymi rozwiązaniami automatyki.
- Bezpieczny przesył napięcia do 63 V DC i prądu do 16 A, co umożliwia zasilanie bardziej wymagających urządzeń.
Typowe zastosowania złącza M12 kod L 5-pin
Wtyk M12 kodowany literą L i o prostym odejściu kablowym to niezastąpiony komponent przy podłączaniu czujników, modułów zasilania, serwosilników czy systemów rozdziału mocy w szafach sterowniczych. Dzięki standardowi IEC 61076-2-111 złącze zapewnia spójność z wymaganiami norm przemysłowych oraz pełną wymienność z innymi kompatybilnymi rozwiązaniami.
- Montaż w szafach sterowniczych, rozdzielnicach i panelach automatyki.
- Podłączanie napędów elektrycznych, pomp, zaworów oraz przewodów zasilających w przemyśle.
- Przemysł spożywczy, farmaceutyczny, maszynowy oraz instalacje o wymaganej szczelności.
Parametry techniczne oraz konstrukcja

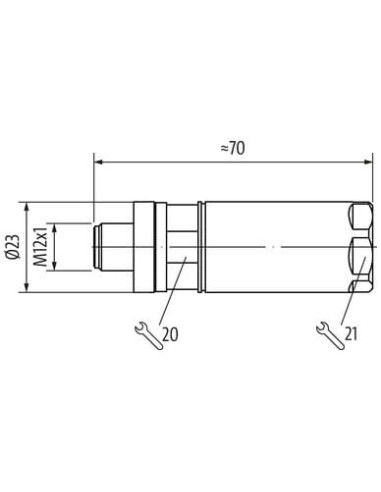

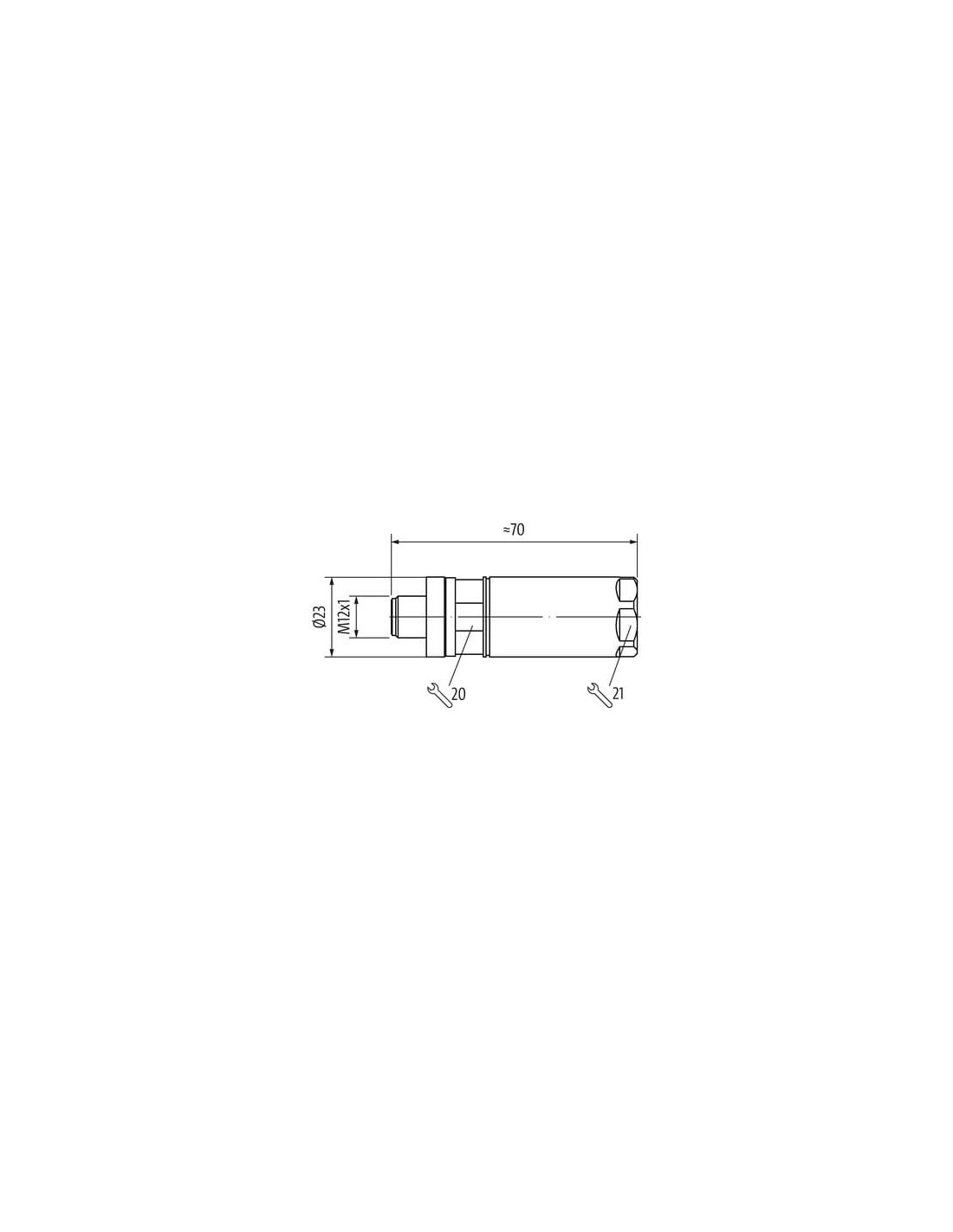

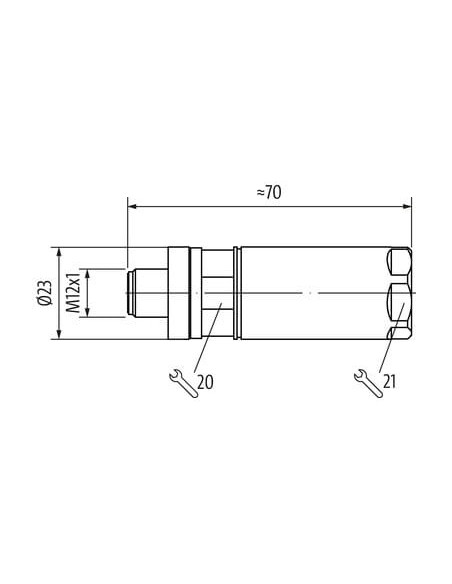

Złącze posiada kompaktowe wymiary: długość około 70 mm, średnica 23 mm, gwint M12 x 1. Oferuje pewne połączenie przewodów o przekroju od 0,75 do 2,5 mm², zarówno z końcówkami tulejkowymi, jak i bez nich, co zwiększa elastyczność w doborze okablowania. Zabezpieczenie przeciwwstrząsowe podnosi odporność na drgania i wstrząsy występujące w środowisku przemysłowym.
Temperatura pracy od -40 °C do +85 °C pozwala na zastosowanie w szerokim zakresie warunków klimatycznych, nawet w wymagających aplikacjach zewnętrznych i wewnętrznych. Izolacyjność oraz odporność na zanieczyszczenia (stopień 3) i przepięcia (kategoria III) zwiększają poziom bezpieczeństwa instalacji.
Montaż i bezpieczeństwo użytkowania
Złącze M12 z systemem push-lock umożliwia wielokrotne cykle wtykowe (min. 100), gwarantując trwałość użytkowania. Mocowanie wymaga zastosowania kluczy 20 i 21, a odpowiednie zabezpieczenie przewodu poprzez opaski zapewnia ochronę przed obciążeniami mechanicznymi. Zalecane jest również przestrzeganie minimalnych promieni gięcia przewodu, aby zachować pełną szczelność złącza.
Podsumowanie – niezawodność i wszechstronność
Złącze M12 5-pinowe kod L to rozwiązanie dedykowane przemysłowi, w którym kluczowa jest trwałość, szybki montaż, wysoka wytrzymałość mechaniczna i elektryczna oraz pewność połączenia w każdych warunkach. Konstrukcja spełniająca normy, niezawodność użytych materiałów oraz uniwersalność zastosowań czynią to złącze niezbędnym elementem każdej instalacji wymagającej przesyłu mocy lub sygnałów w sposób bezpieczny i stabilny.
