Męski 90°
M12, 4-piny
Zaciski śrubowe
Zakres mocowania (Ø kabla): 4...6 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, pluggable |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | male |
| Kodowanie | A |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW18 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Typ montażu | samozłączne |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,75 mm² |
| Rotation option | 90° (4 outlet directions) |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |

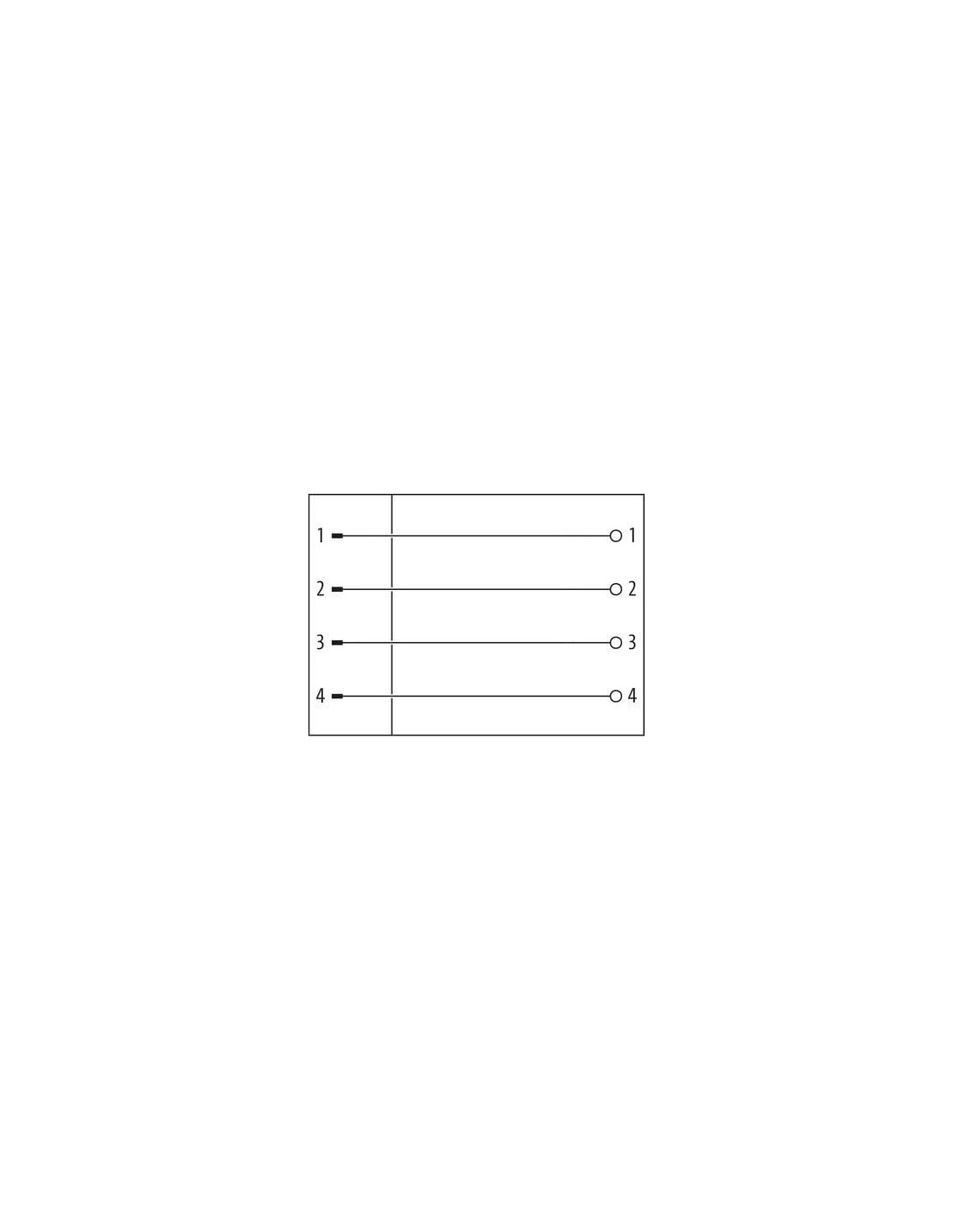

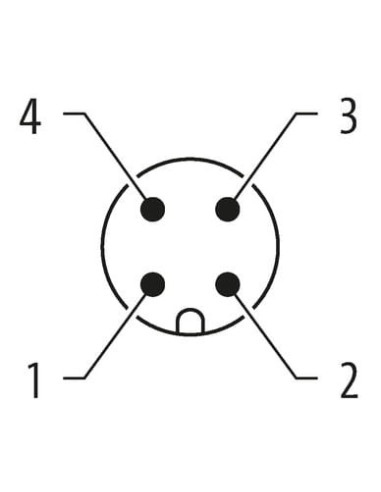

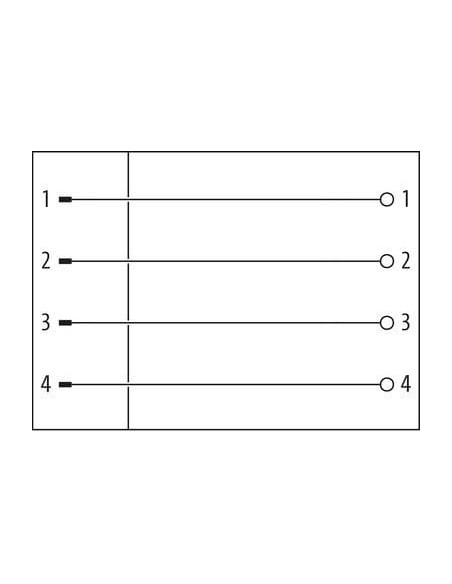

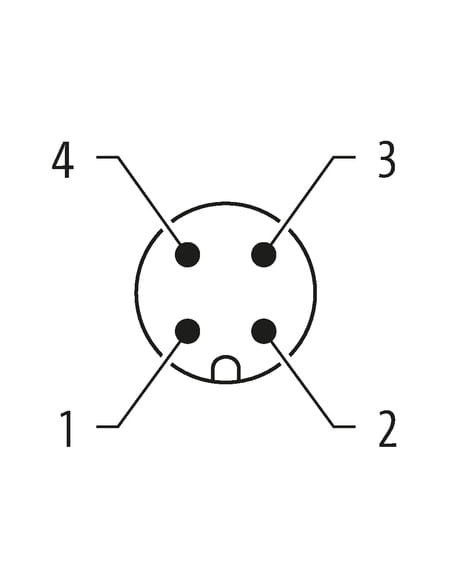

Instalowanie | Układ pinów
| Konfiguracja | częściowo wykorzystane |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 4 mm |
| Obszar zaciskowy maks. | 6 mm |

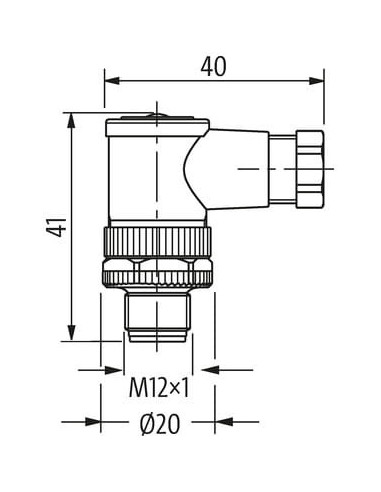

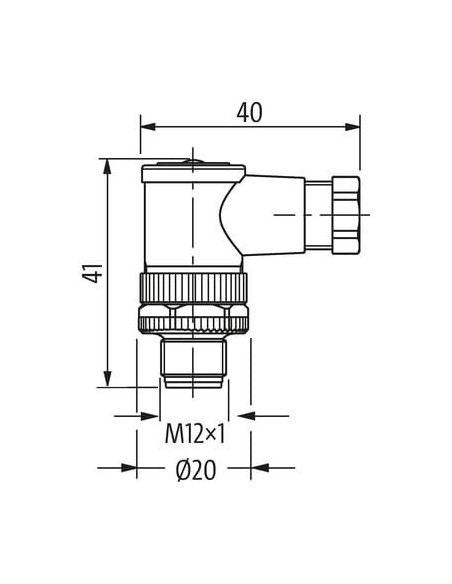

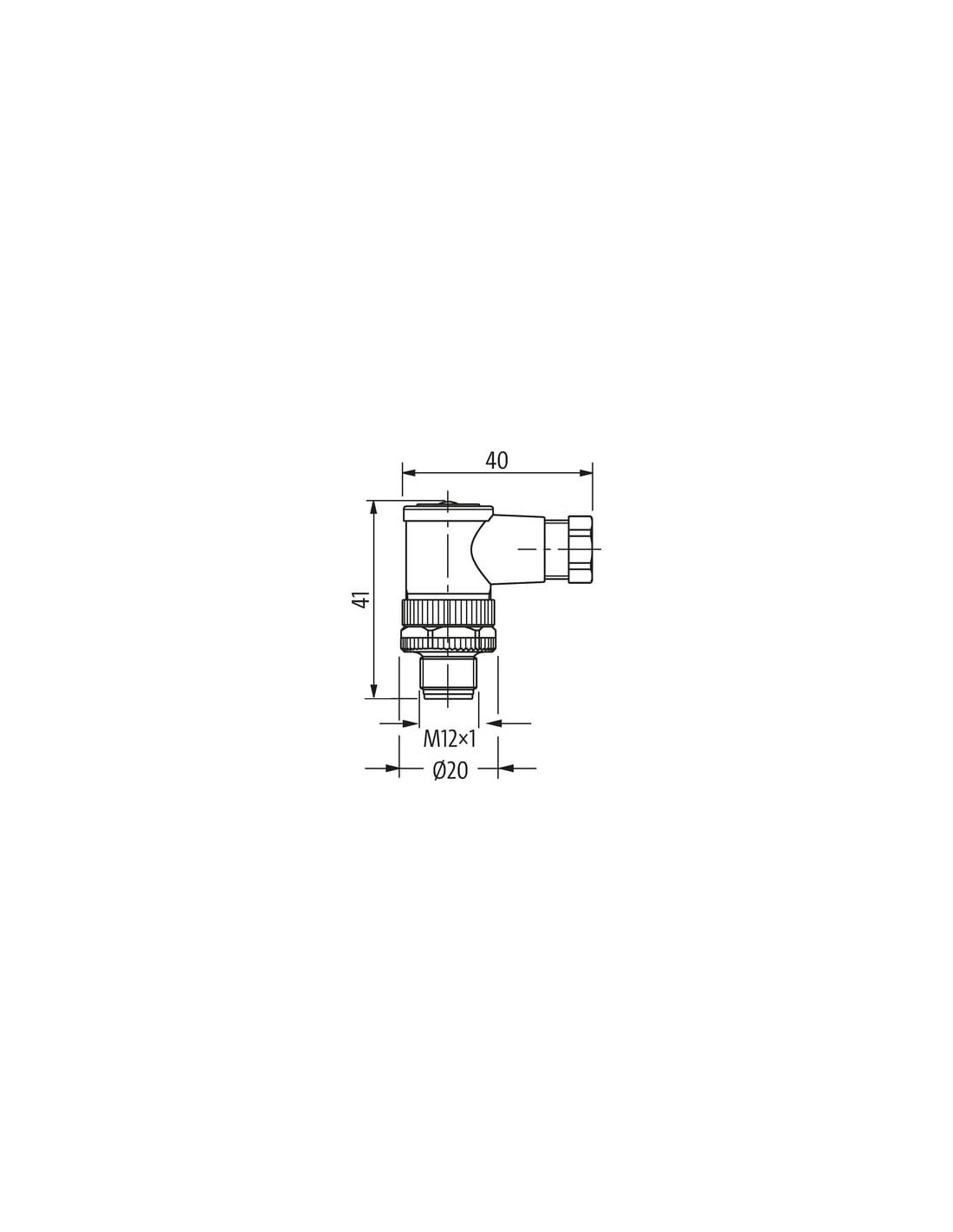

| Wysokość | 41 mm |
| Szerokość | 41 mm |
| Głębokość | 20 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

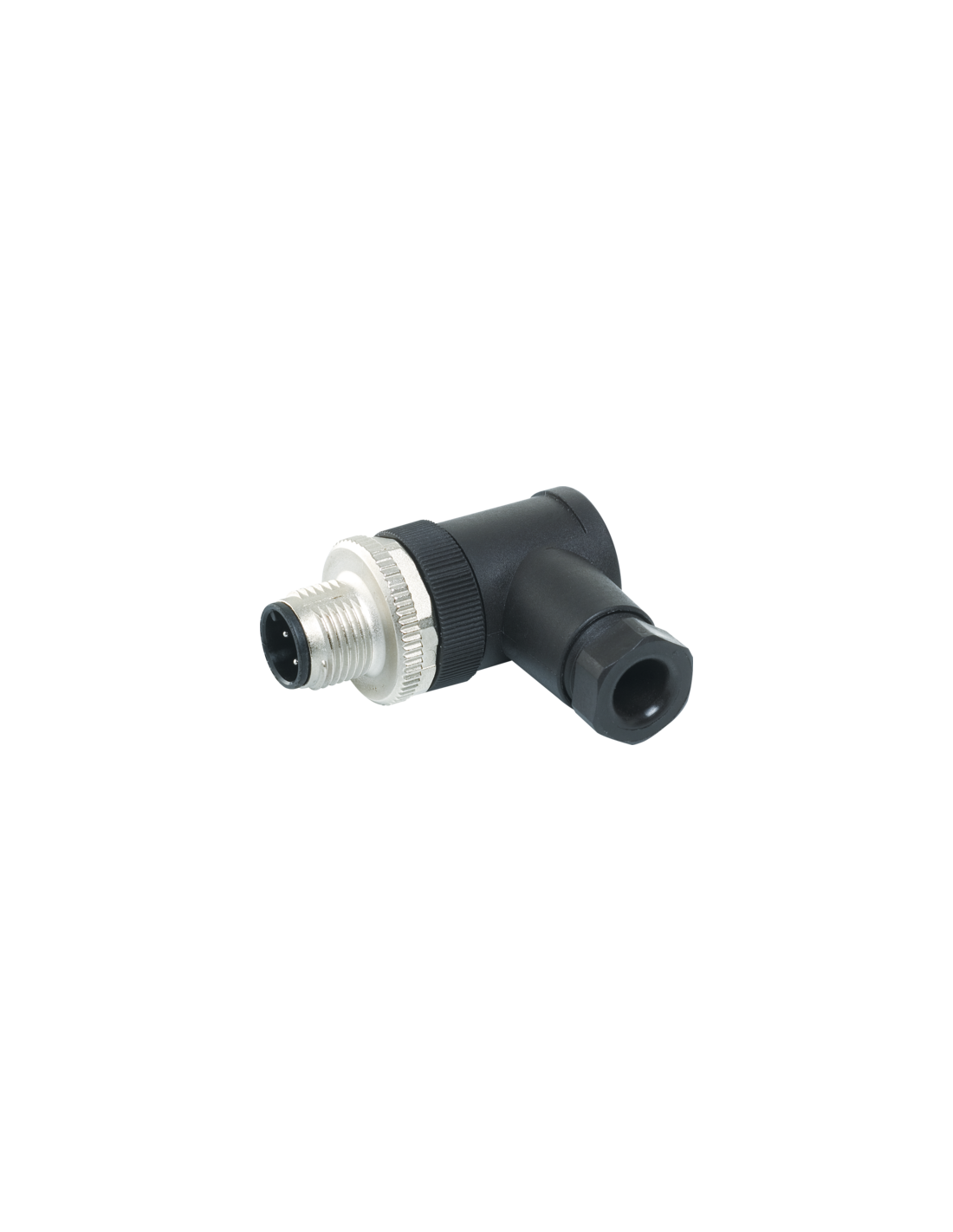

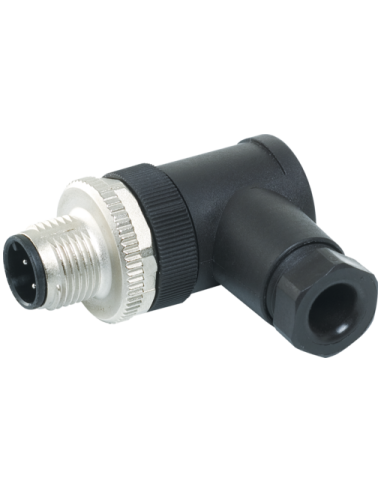

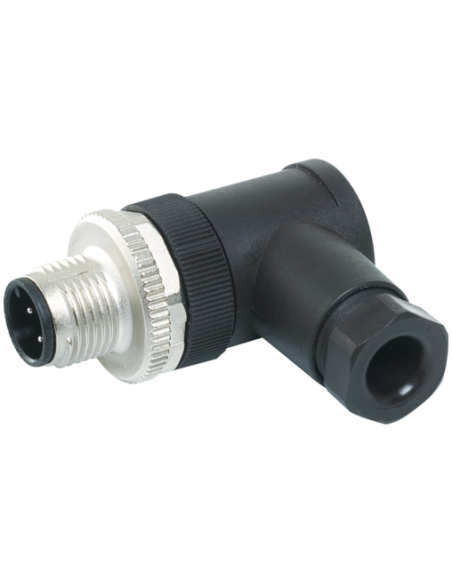

Wtyczka M12 męska kątowa 4 piny – solidne rozwiązanie do instalacji przemysłowych
Wtyczka M12 męska, kątowa o kodzie produktu 7000-12821-0000000 to niezawodne złącze elektryczne przeznaczone do profesjonalnych zastosowań w automatyce i elektrotechnice. Złącze zostało zaprojektowane z myślą o wymagających warunkach pracy, co potwierdza jego wysoki stopień ochrony IP67, chroniący przed kurzem oraz chwilowym zanurzeniem w wodzie.
Zastosowanie wtyczki M12 męskiej kątowej – gdzie sprawdzi się najlepiej?
Wtyczki M12 cieszą się szerokim zastosowaniem w przemyśle, zwłaszcza w instalacjach:
- czujników i siłowników,
- urządzeń sterujących i modułów IO,
- w aplikacjach automatyki przemysłowej,
- w robotyce i systemach transportowych,
- w systemach monitorujących i bezpieczeństwa,
- w maszynach produkcyjnych wymagających niezawodnych połączeń.
Mocne strony wtyczki M12 kątowej 4-polowej
Męska wtyczka M12 wyróżnia się konstrukcją odporną na trudne warunki przemysłowe, zarówno pod względem mechanicznym, jak i chemicznym. Obudowa wykonana z wysokiej jakości tworzywa zapewnia odporność na oleje i wiele substancji chemicznych, co rozszerza zakres jej zastosowań. Kątowy kształt 90° umożliwia wygodne podłączanie w miejscach o ograniczonej przestrzeni oraz przy prowadzeniu kabli blisko paneli lub obudów maszyn.
Bezpieczeństwo i wygoda montażu
Wtyczka wyposażona jest w zaciski śrubowe, co umożliwia szybkie i pewne podłączenie przewodów bez potrzeby stosowania specjalistycznych narzędzi. Zakres średnicy kabla 4…6 mm oraz możliwość pracy z przewodami o przekroju do 0,75 mm² zapewniają elastyczność przy doborze przewodów. Odpowiednia konstrukcja ogranicza wpływ drgań (zabezpieczenie przeciwwstrząsowe) oraz ułatwia zachowanie standardów ochrony IP67.
Typowe właściwości i dane użytkowe
- Męskie złącze M12, 4-pinowe, kodowanie A
- Kątowe wyjście z czterema możliwymi kierunkami układania kabla
- Wysoka wytrzymałość mechaniczna dzięki gwintowi M12x1 i zabezpieczeniu przed rozluźnieniem
- Możliwość pracy w szerokim zakresie temperatur: od -40°C do +85°C
- Brak diody LED wskaźnika – konstrukcja zoptymalizowana do prostych i niezawodnych zastosowań
Wymiary i ergonomia – kompaktowa budowa
Konstrukcja o wymiarach 41 mm wysokości, 41 mm szerokości i 20 mm głębokości umożliwia zastosowanie w niewielkich przestrzeniach maszyn czy szaf sterowniczych. Ergonomiczny kształt minimalizuje ryzyko uszkodzeń mechanicznych i zapewnia łatwość montażu.
Typowe schematy podłączenia i bezpieczeństwo użytkowania
Wtyczka została wyposażona w przejrzysty schemat pinów oraz numerację, co minimalizuje ryzyko błędów podczas montażu. Producent zaleca stosowanie mechanicznych odciągów oraz przestrzeganie minimalnych promieni gięcia przewodów, aby zachować pełną szczelność zgodną z IP67 oraz długowieczność instalacji.
Podsumowanie: Złącze M12 męskie kątowe 4-piny sprawdza się wszędzie tam, gdzie wymagana jest niezawodność, szczelność oraz odporność na czynniki zewnętrzne. Szeroki zakres parametrów roboczych oraz łatwość montażu sprawiają, że stanowi pewny wybór do rozmaitych aplikacji automatyki i maszyn przemysłowych.
