Żeński kątowe
M12, 4-piny
Kodowanie S
Zaciski śrubowe
Zakres mocowania (Ø kabla): 8...10 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12P |

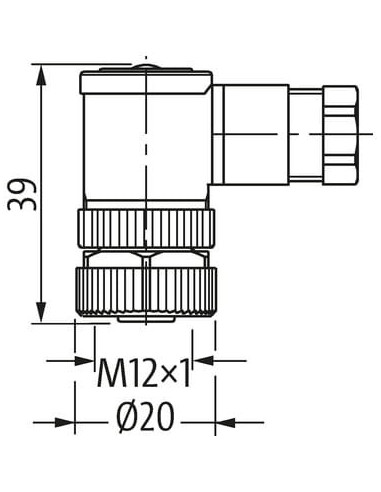

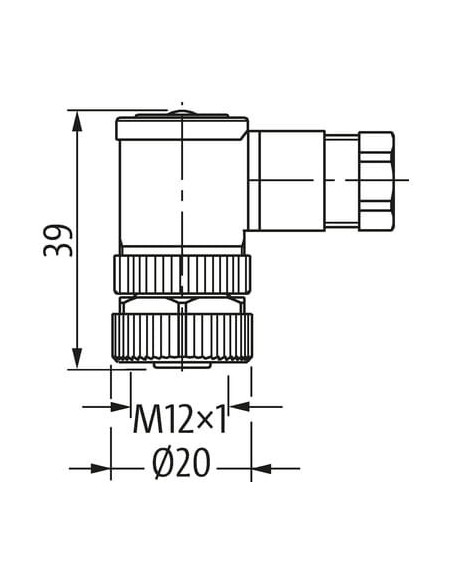

| Gwint | M12 x 1 |
| Gender | female |
| Odejście kablowe | kątowy |
| Kodowanie | S |
| Liczba biegunów | 4 |
| Typ montażu | samozłączne |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
| Rotation option | 90° (4 outlet directions) |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
| Rozwartość klucza | SW18 |
Dane techniczne | Ochrona urządzenia
| Ekranowany | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 8 mm |
| Obszar zaciskowy maks. | 10 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

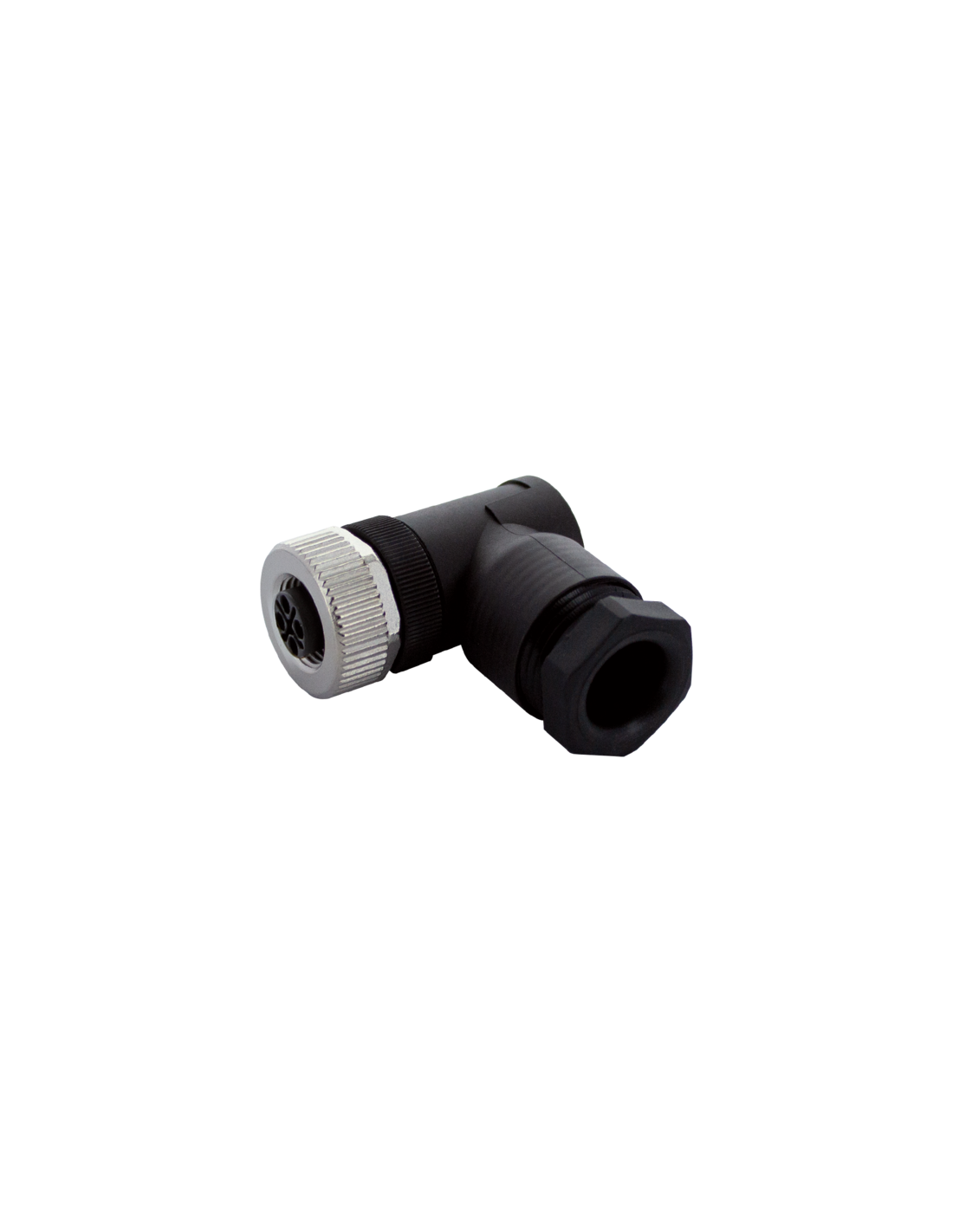

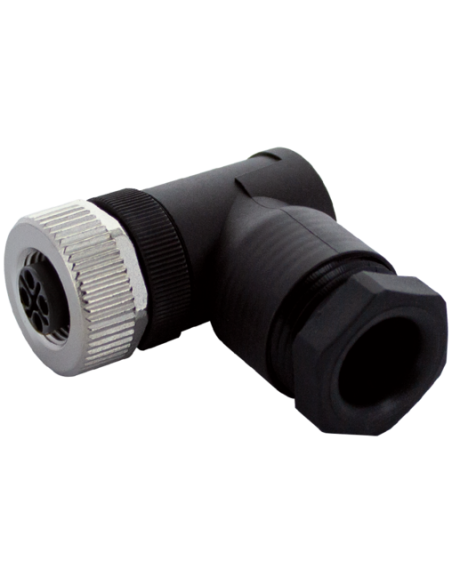

Wtyczka kątowa M12 żeńska 4-pinowa S-kod 7000-P6421-0000000 – Złącze do wymagających aplikacji przemysłowych
Wtyczka M12 żeńska kątowa o kodowaniu S to solidne i niezawodne rozwiązanie przeznaczone do zastosowań w automatyce przemysłowej, systemach zasilania oraz instalacjach wymagających wysokiej odporności mechanicznej i chemicznej. Model 7000-P6421-0000000 charakteryzuje się kątową konstrukcją, która umożliwia wygodny montaż w miejscach o ograniczonej przestrzeni.
Złącze M12 – niezawodność połączeń w środowiskach przemysłowych
Złącze M12 wykorzystuje czteropinowe zestyki o kodowaniu S, dzięki czemu znakomicie nadaje się do przesyłu sygnałów i zasilania. Kątowe odejście kablowe ułatwia prowadzenie przewodów w trudno dostępnych miejscach i pozwala na zachowanie wysokiego poziomu ergonomii montażu.

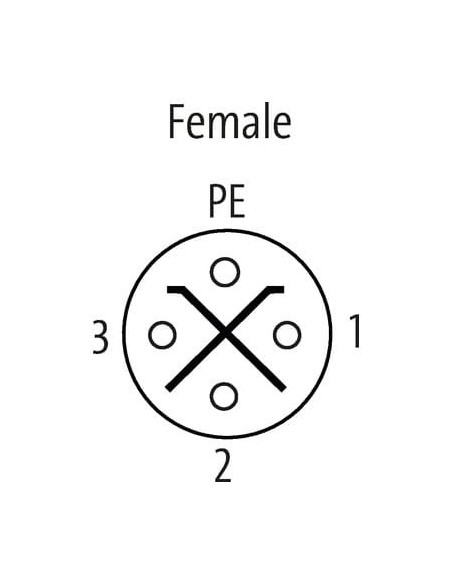

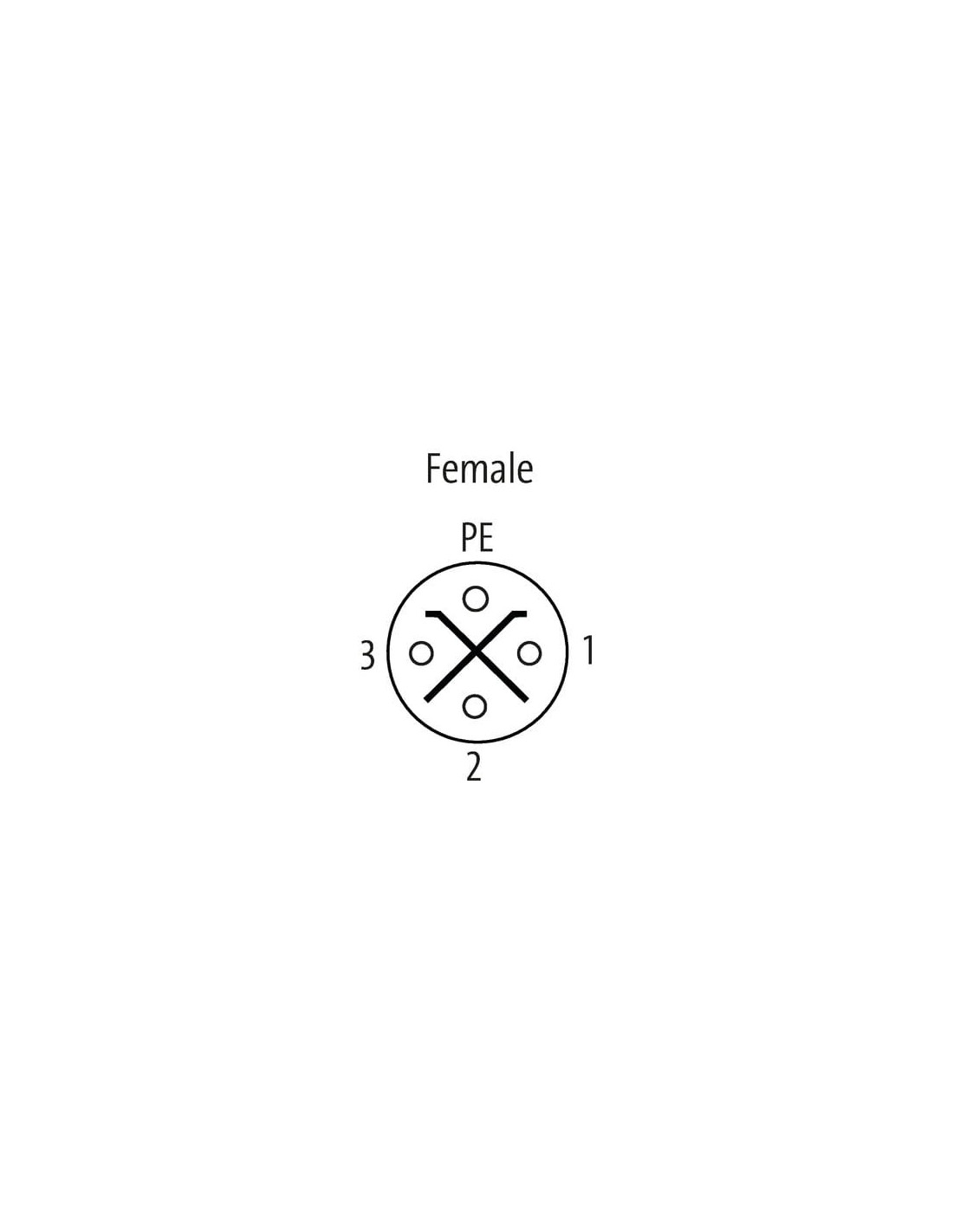

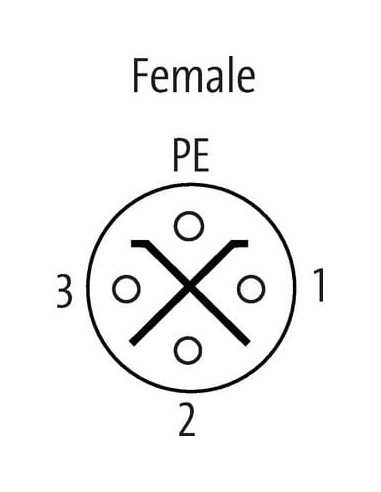

- Typ połączenia: żeńskie, 4 piny (S-kodowanie)
- Technologia montażu: zaciski śrubowe umożliwiające szybkie i pewne podłączenie przewodów
- Zakres średnicy kabla: 8–10 mm
- Stopień ochrony: IP67 – pełna pyłoszczelność i wysoka odporność na chwilowe zanurzenia
- Obudowa: wytrzymałe tworzywo PA o wysokiej odporności chemicznej i na oleje
- Zabezpieczenie przeciwwstrząsowe zapewniające stabilność połączenia
Typowe zastosowanie wtyczki M12 S-kodowanej
Wtyczki M12 S-kodowane są szeroko wykorzystywane w systemach zasilania urządzeń automatyki, maszyn przemysłowych, silników oraz w instalacjach wymagających solidnych i bezpiecznych połączeń elektrycznych. Umożliwiają bezpieczne przesyłanie prądu o parametrach do 600 V AC/DC oraz 12 A.
- Zasilanie napędów elektrycznych i serwomotorów
- Systemy bezpieczeństwa maszyn
- Połączenia w rozdzielnicach i szafach sterowniczych
- Automatyka przemysłowa i transport technologiczny
- Maszyny pakujące i obróbcze
Odporność i bezpieczeństwo użytkowania
Zastosowane materiały pozwalają na korzystanie z wtyczki w środowiskach o podwyższonej wilgotności, a także w obecności olejów czy chemikaliów. Stopień ochrony IP67 gwarantuje bezpieczeństwo w trudnych warunkach przemysłowych, a możliwy zakres temperatur pracy wynosi od -40°C do +85°C.
Montaż wtyczki odbywa się poprzez łatwe włożenie i dokręcenie elementu mocującego, a użytkownik ma możliwość wyboru czterech kierunków wyprowadzenia kabla (obrót 90°), co ułatwia instalację w ograniczonych przestrzeniach.
Najważniejsze zalety złącza kątowego M12 S-kod
- Kompaktowe rozmiary – idealne do instalacji w ciasnych przestrzeniach
- Trwała i odporna obudowa PA
- Uniwersalne zastosowanie w zasilaniu oraz automatyce przemysłowej
- Wysoki poziom ochrony IP67 zapewniający niezawodność nawet w trudnych warunkach
- Łatwość montażu dzięki zaciskom śrubowym oraz możliwość łączenia z przewodami o przekroju do 1,5 mm²
Wtyczka M12 żeńska kątowa 4-pinowa z kodowaniem S 7000-P6421-0000000 to sprawdzone rozwiązanie dla skutecznych, bezpiecznych oraz trwałych połączeń elektrycznych w aplikacjach przemysłowych.
