Koszyk
Dostępny
Zaciski nożowe
Żeński proste
M8, 4-piny
Przekrój portu: 0.25...0.5 mm²
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Materiał styk | Stop miedzi |
| Materiał | PA |

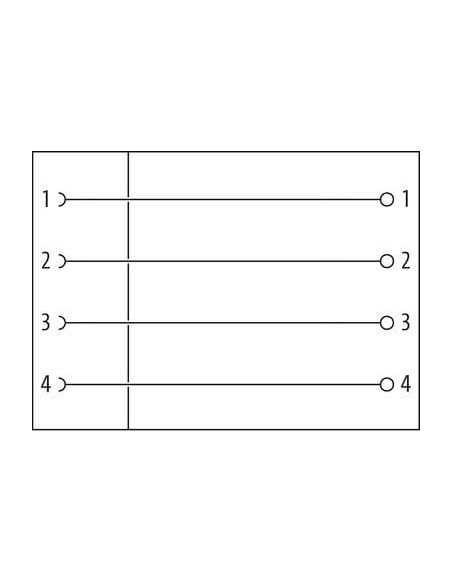

| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 30 V |
| Napięcie robocze DC | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,25 mm² |
| Przekrój przyłącza maks. | 0,5 mm² |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 1,1 mm |
| Wire insulation diameter max. | 1,55 mm |
| Typ połączenia | Zaciski narzynające IDC |
| Gwint montażowy | M8 x 1 |
| Cykle wtykowe min. | 100 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | II |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | pozłacane |
| Powłoka blokady | Nickeled |
| Materiał uszczelka | NBR |
| Materiał mocowanie styków | TPU |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | Śruba radełkowana, Nakrętka radełkowana |
| Obszar zaciskowy min. | 2,5 mm |
| Obszar zaciskowy maks. | 5 mm |
| Sposób zamykania | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

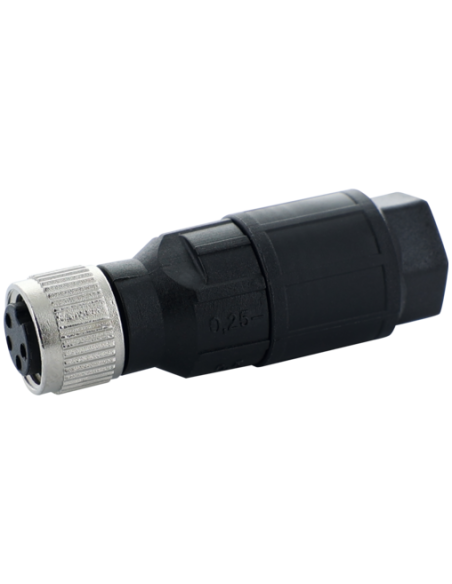

Wtyczka MOSA M8 żeńska 0° (IDC) – 4-pinowa, prosta do zastosowań przemysłowych
Wtyczka MOSA M8 żeńska 0° (IDC) 7000-08385-0000000 to profesjonalny element złączny przeznaczony do instalacji elektrycznych wymagających wysokiego stopnia niezawodności oraz odporności na czynniki zewnętrzne. Złącze to wyróżnia się wysoką jakością wykonania oraz szerokim zakresem zastosowań w branży automatyki przemysłowej, systemach sterowania oraz połączeniach czujników i aktuatorów.
Wytrzymałość i odporność - wtyczka M8 do trudnych warunków
Produkt posiada cztery piny w standardzie M8 oraz jest wyposażony w zaciski narzynające IDC (Insulation Displacement Connection), co umożliwia szybkie i niezawodne podłączanie przewodów bez konieczności zdejmowania izolacji. Wysoki stopień ochrony IP65 oraz IP67 sprawia, że złącze jest przeznaczone do pracy w środowiskach o podwyższonej wilgotności, zapyleniu oraz narażonych na wstrząsy mechaniczne.
Najważniejsze zalety wtyczki MOSA M8 żeńskiej
- Trwałość i niezawodność – wysoka odporność mechaniczna i chemiczna, zastosowanie wytrzymałych materiałów (PA, TPU, niklowane elementy metalowe).
- Łatwy i szybki montaż – zastosowanie zacisków IDC umożliwia błyskawiczne połączenie bez potrzeby użycia dodatkowych narzędzi.

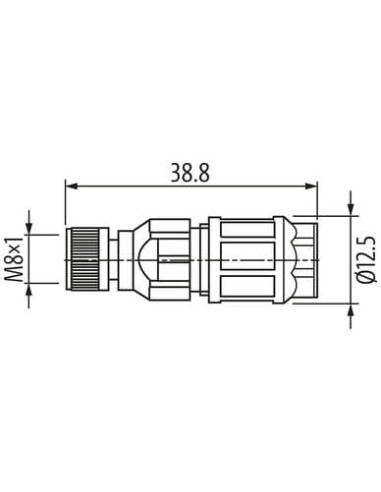

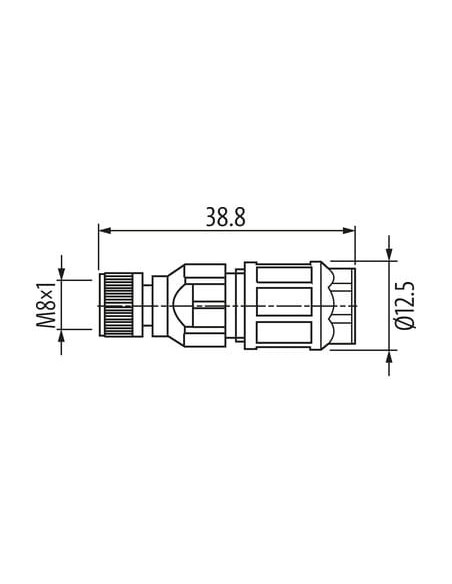

- Kompaktowa budowa – niewielkie wymiary pozwalają na stosowanie w miejscach o ograniczonej przestrzeni montażowej (średnica 12,5 mm, długość 38,8 mm).
- Uniwersalność – zgodność z DIN EN 61076-2-114 (M8) pozwala na integrację z typowymi komponentami automatyki.
- Wysoki prąd roboczy do 4 A – umożliwia integrację z szeroką gamą urządzeń sterujących i sygnałowych.
- Odporność na warunki zewnętrzne – szeroki zakres temperatury pracy od -25°C do +80°C.
- Możliwość wielokrotnego użycia – żywotność do minimum 100 cykli wtykowych.
Typowe zastosowania wtyczki MOSA M8 4-pin IDC
Wtyczka MOSA M8 znajduje zastosowanie m.in. w:
- systemach automatyki przemysłowej
- układach pomiarowych i kontrolnych
- podłączaniu czujników i siłowników
- robotyce i instalacjach maszynowych
- stacjach rozdzielczych oraz szafach sterowniczych
- instalacjach oświetleniowych i sygnalizacyjnych
Budowa i wygoda użytkowania – szczegóły konstrukcyjne
Obudowa wykonana z trwałego poliamidu, a elementy stykowe ze stopu miedzi zapewniają długotrwałą odporność na zużycie. Pozłacane styki gwarantują niską rezystancję kontaktową nawet po wielu cyklach podłączeń. Zastosowanie gwintu montażowego M8 x 1 zapewnia stabilność złącza, a radełkowana nakrętka ułatwia szybką i pewną instalację.
Dzięki optymalnie dobranym parametrom elektrycznym i mechanicznym wtyczka idealnie sprawdzi się zarówno w nowych projektach, jak i podczas modernizacji istniejących instalacji automatyki.
