Dostępny
Żeński kątowe
M12, 5-piny
Zakres mocowania (Ø kabla): 6...8 mm
Stal szlachetna 1.4404 (V4A)
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW18 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Typ montażu | samozłączne |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd roboczy na styk maks. (URc) | 3 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,75 mm² |
| Rotation option | 90° (4 outlet directions) |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
| Rozwartość klucza | SW18 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | II |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PA |
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Wtyczka M12 kątowa żeńska 5-polowa – niezawodne połączenie dla wymagających aplikacji przemysłowych

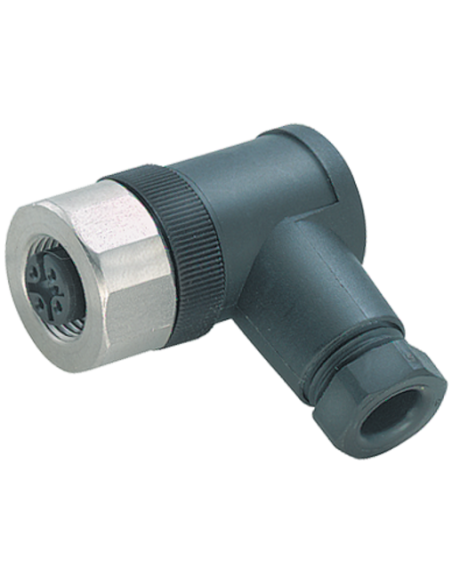

Wtyczka M12 żeńska, kątowa, 5-polowa (kod produktu: 7004-13041-0000000) to solidny i niezawodny element połączeniowy, wykorzystywany w wielu systemach automatyki przemysłowej. Jej konstrukcja oparta jest na wytrzymałych materiałach, zapewniających odporność mechaniczną i chemiczną, co jest szczególnie istotne w trudnych warunkach pracy.
Zalety i cechy charakterystyczne wtyczki M12 kątowej z pięcioma pinami
Wtyczka M12 kątowa to produkt o wysokim stopniu szczelności (IP67), dzięki czemu gwarantuje niezawodną ochronę przed pyłem, wilgocią oraz innymi czynnikami zewnętrznymi. Kątowa konstrukcja przyłącza umożliwia wygodne prowadzenie przewodów, nawet w ograniczonej przestrzeni montażowej.
- Pięciopolowe złącze umożliwiające przesył różnorodnych sygnałów i zasilania.
- Obudowa z tworzywa sztucznego PA o wysokiej odporności chemicznej oraz na działanie olejów.
- Korpus oraz elementy blokujące wykonane ze stali nierdzewnej V4A (1.4404), co zapewnia długotrwałą odporność na korozję.
- Pewne połączenie – montaż poprzez włożenie i dokręcenie, z zabezpieczeniem przeciwwstrząsowym.
- Zaawansowany zakres temperatur pracy: od -40°C do +85°C.
- Możliwość montażu przewodów o średnicy 6–8 mm z dławikiem kablowym, zapewniającym ochronę przed wyrwaniem.
- Kodowanie A gwarantuje kompatybilność ze standardowymi rozwiązaniami automatyki.
Typowe zastosowania wtyczki M12 kątowej 5-polowej
Złącza M12 są szeroko wykorzystywane w automatyce przemysłowej, urządzeniach kontrolnych, czujnikach, systemach pomiarowych, robotyce, a także w instalacjach transportowych i pakujących. Pięcioprzewodowe połączenie umożliwia przesyłanie sygnałów analogowych i cyfrowych, a także zasilania.
- Połączenia czujników i siłowników z modułami sterującymi.
- Systemy pomiarowe i transmisji danych.
- Szafy sterownicze i linie automatyzacji.
- Maszyny pakujące, transportery i roboty przemysłowe.
Wytrzymałość i niezawodność w trudnym środowisku przemysłowym
Dzięki zastosowaniu materiałów o wysokiej odporności na korozję oraz działanie chemikaliów, wtyczka może być instalowana nawet w miejscach narażonych na agresywne media. Szczelność IP67 zabezpiecza instalację przed wilgocią i pyłem, a kompaktowe wymiary pozwalają na łatwy montaż w miejscach o ograniczonej przestrzeni.
Wtyczka M12 kątowa, 5-polowa stanowi uniwersalne rozwiązanie do przesyłu sygnałów i zasilania w nowoczesnych systemach automatyki, zapewniając trwałe, bezpieczne i odporne na uszkodzenia połączenie elektryczne.
