Żeński kątowe
7/8" (5-piny)
Zaciski śrubowe
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 1,5 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| Gender | female |
| Odejście kablowe | kątowy |
| Liczba biegunów | 5 |
| Typ montażu | samozłączne |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 9 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
Dane techniczne | Ochrona urządzenia
| Ekranowany | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 7 mm |
| Obszar zaciskowy maks. | 8,7 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

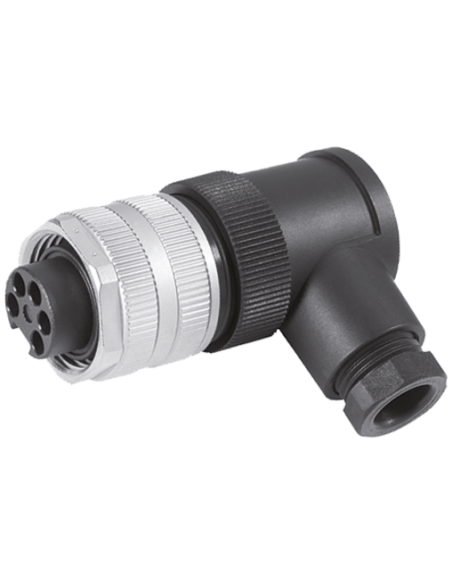

Wtyczka 7/8" żeńska kątowa – niezawodne połączenie przemysłowe
Wtyczka 7/8" żeńska kątowa, o kodzie produktu 7000-78261-0000000, to profesjonalny komponent przeznaczony do realizacji wysoce niezawodnych połączeń elektrycznych w wymagających środowiskach przemysłowych. Wersja kątowa i skręcalna czyni z niej idealne rozwiązanie do miejsc o ograniczonej przestrzeni montażowej, a pięciopinowe złącze umożliwia wszechstronne zastosowania w automatyce i przemyśle maszynowym.
Zalety i możliwości zastosowania złącza 7/8" 5-pin kątowego
- Maksymalna szczelność – stopień ochrony IP67: Złącze zapewnia całkowitą odporność na pył oraz krótkotrwałe zanurzenie w wodzie, co pozwala na bezpieczną pracę nawet w trudnych warunkach hal produkcyjnych oraz na zewnątrz.
- Odporność chemiczna: Obudowa wykonana z wytrzymałego tworzywa sztucznego charakteryzuje się wysoką odpornością na chemikalia i oleje. Doskonale sprawdza się w środowiskach, gdzie kontakt z agresywnymi mediami jest codziennością.
- Solidność mechaniczna: Konstrukcja bazująca na zaciskach śrubowych umożliwia pewny i trwały montaż przewodów, a dodatkowe zabezpieczenie przeciwwstrząsowe minimalizuje ryzyko poluzowań nawet przy intensywnych wibracjach maszyn.
- Maksymalny przekrój przyłącza do 1,5 mm²: Pozwala na stosowanie szerokiej gamy przewodów, zapewniając elastyczność podczas projektowania instalacji.
- Zakres pracy w temperaturach od -25°C do +85°C: Złącze nadaje się zarówno do typowych, jak i bardzo wymagających środowisk przemysłowych.
Typowe zastosowania wtyczki 7/8" żeńskiej kątowej 5-pinowej
Wtyczka 7/8" 5-pin wykorzystywana jest przede wszystkim w:
- Automatyce przemysłowej – do podłączania czujników, siłowników, paneli operatorskich;
- Przemyśle maszynowym – przy budowie maszyn oraz linii produkcyjnych, gdzie wymagana jest niezawodność i łatwość montażu;
- Sektorze transportowym oraz logistyce – w systemach sterowania ruchem i infrastrukturze magazynowej;
- Stacjach rozdzielczych – do realizacji połączeń sygnałowych i energetycznych;
- Przemyśle spożywczym i chemicznym – wszędzie tam, gdzie konieczna jest odporność na wodę, detergenty i związki chemiczne.
Charakterystyka techniczna i montażowa złącza kątowego 7/8"
Kątowa konstrukcja złącza ułatwia prowadzenie przewodów w trudno dostępnych miejscach i zmniejsza ryzyko uszkodzeń mechanicznych. Skręcalna technologia montażu pozwala na szybki i pewny montaż, a 5-pinowy układ styków wspiera szerokie zastosowanie w instalacjach sygnałowych i zasilających.
- Wytrzymała blokada niklowana oraz korpus z cynkowego odlewu ciśnieniowego gwarantują wysoką trwałość nawet podczas długotrwałej eksploatacji;

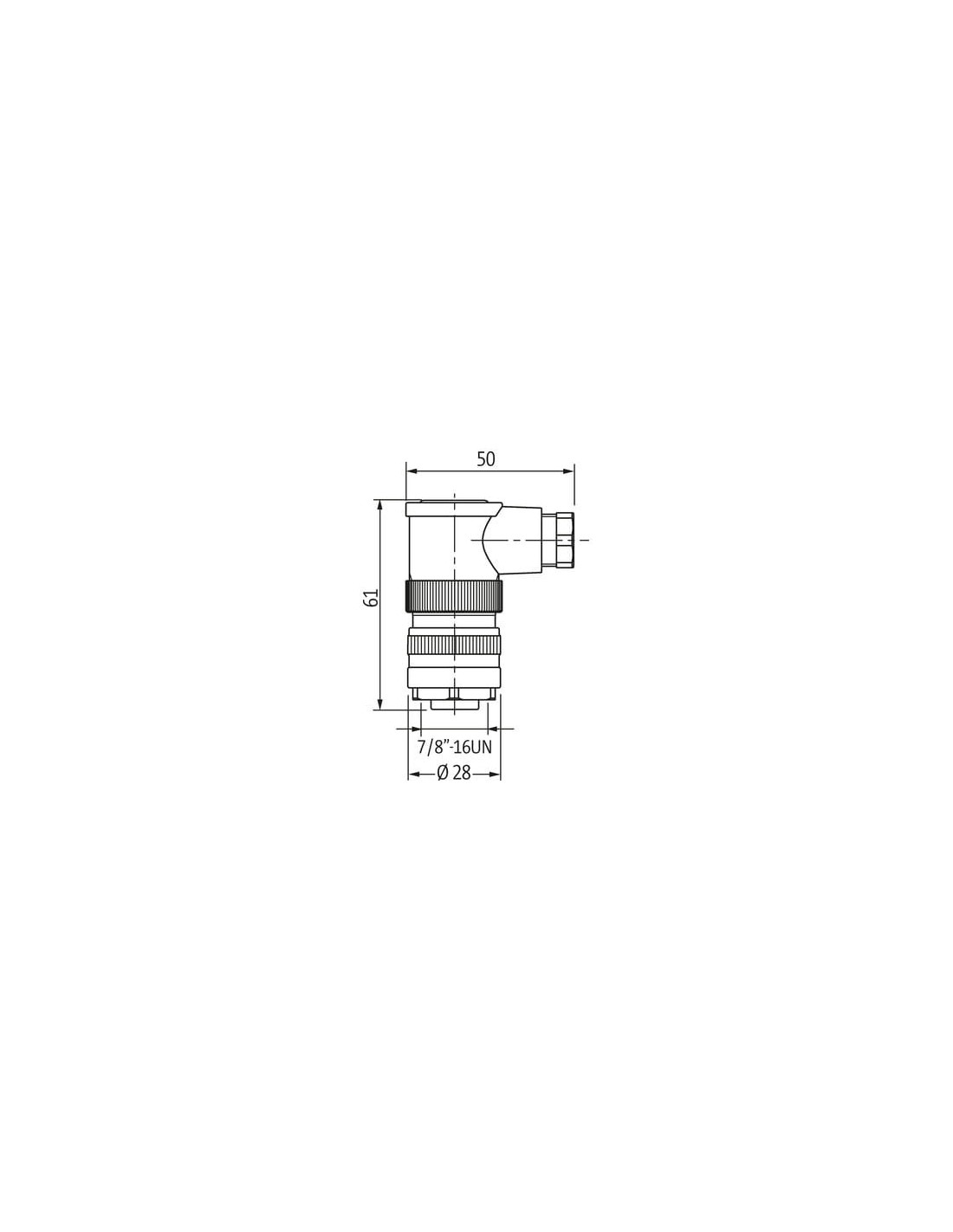

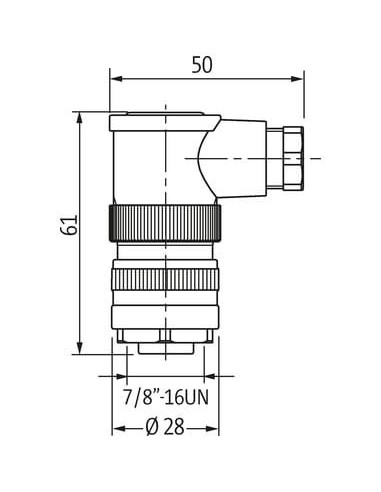

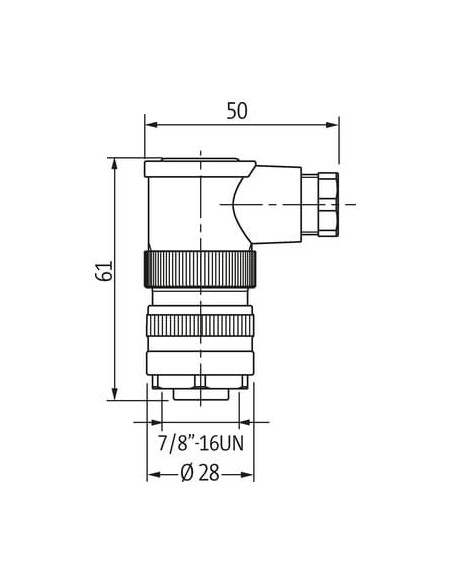

- Standardowy gwint 7/8"-16UN i średnica 28 mm to cechy zgodne z powszechnie stosowanymi systemami automatyki i elektrotechniki;

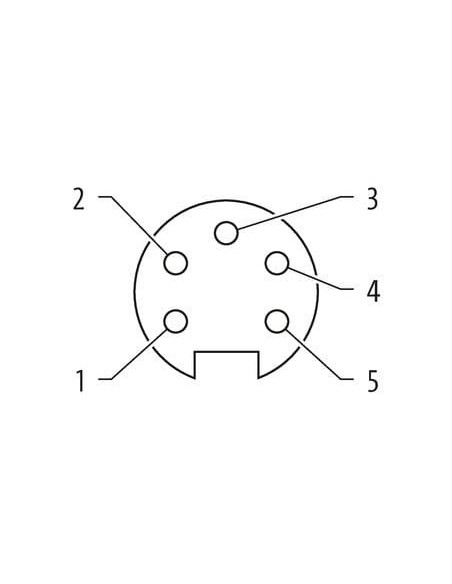

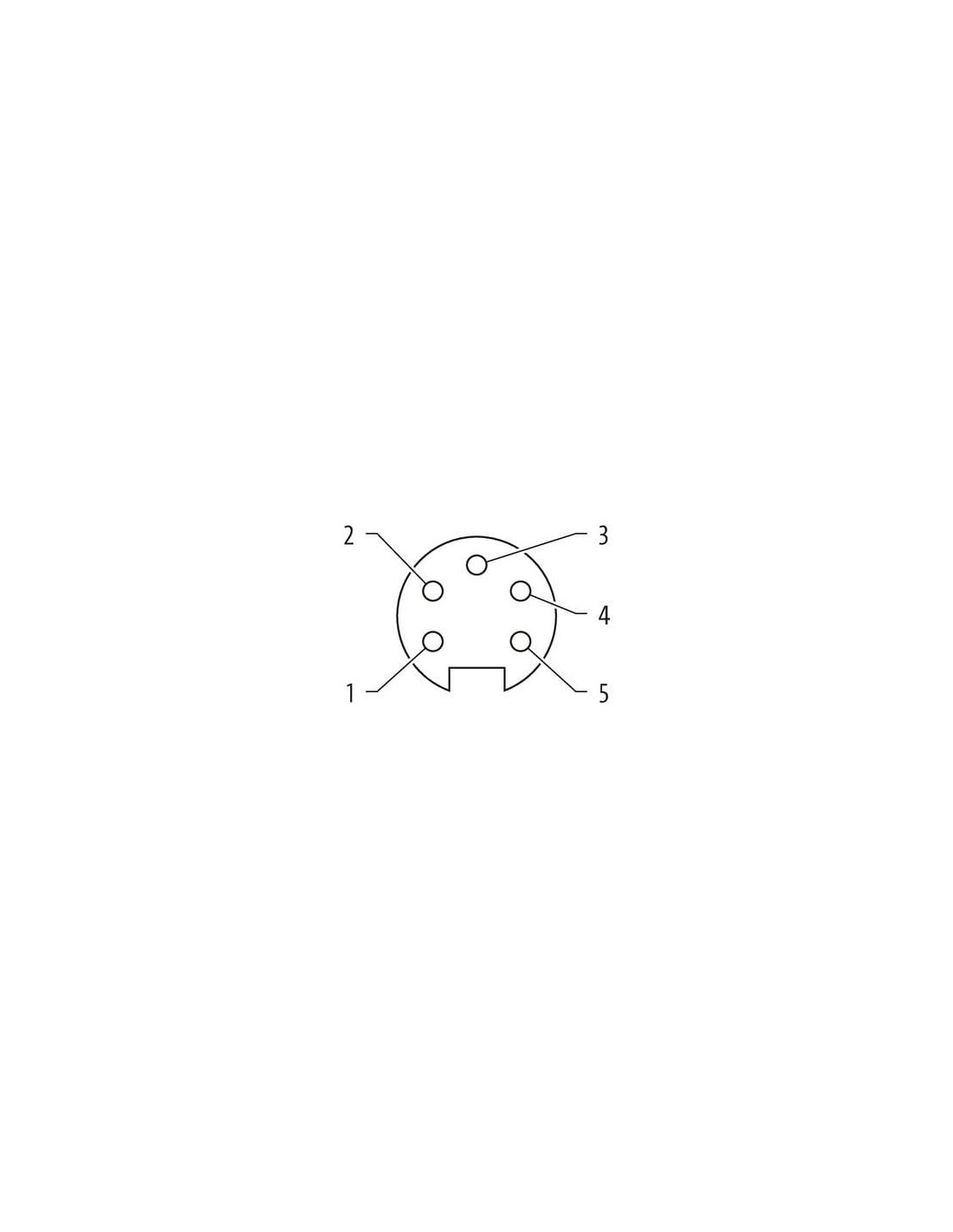

- Prosty schemat połączeń pinów pozwala na łatwą i bezbłędną instalację.
Bezpieczny montaż i eksploatacja złącza 7/8" 5-pin
Zaleca się ochronę złącza przed nadmiernymi obciążeniami mechanicznymi poprzez odpowiednie zamocowanie przewodów przy użyciu opasek kablowych. Należy także przestrzegać minimalnego promienia gięcia podczas układania przewodów, aby nie naruszyć szczelności klasy IP67. Przekroczenie dopuszczalnych wartości może prowadzić do utraty ochrony przed wilgocią i pyłem.
Podsumowanie – Wtyczka 7/8" żeńska kątowa 7000-78261-0000000
Wtyczka przemysłowa 7/8" 5-pin kątowa dedykowana jest do zastosowań, gdzie niezawodność połączenia, wysoka szczelność oraz odporność na czynniki zewnętrzne stanowią priorytet. To sprawdzony wybór do systemów automatyki, maszyn, instalacji transportowych i rozdzielni – gwarancja solidnego i bezpiecznego połączenia elektrycznego nawet w bardzo wymagających warunkach eksploatacji.
