Męski prosty
M12, 5-piny
Zaciski śrubowe
Zakres mocowania (Ø kabla): 4...6 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,75 mm² |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski śrubowe SK |
| Moment obrotowy | 0,6 Nm |
| Rozwartość klucza | SW18 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Rezystancja izolacji min. | 100 MΩ |
| Kategoria przepięcia (EN 60950-1) | II |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | pozłacane |
| Materiał obudowa | PBT |
| Blokada materiału | Stop miedzi |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 4 mm |
| Obszar zaciskowy maks. | 6 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

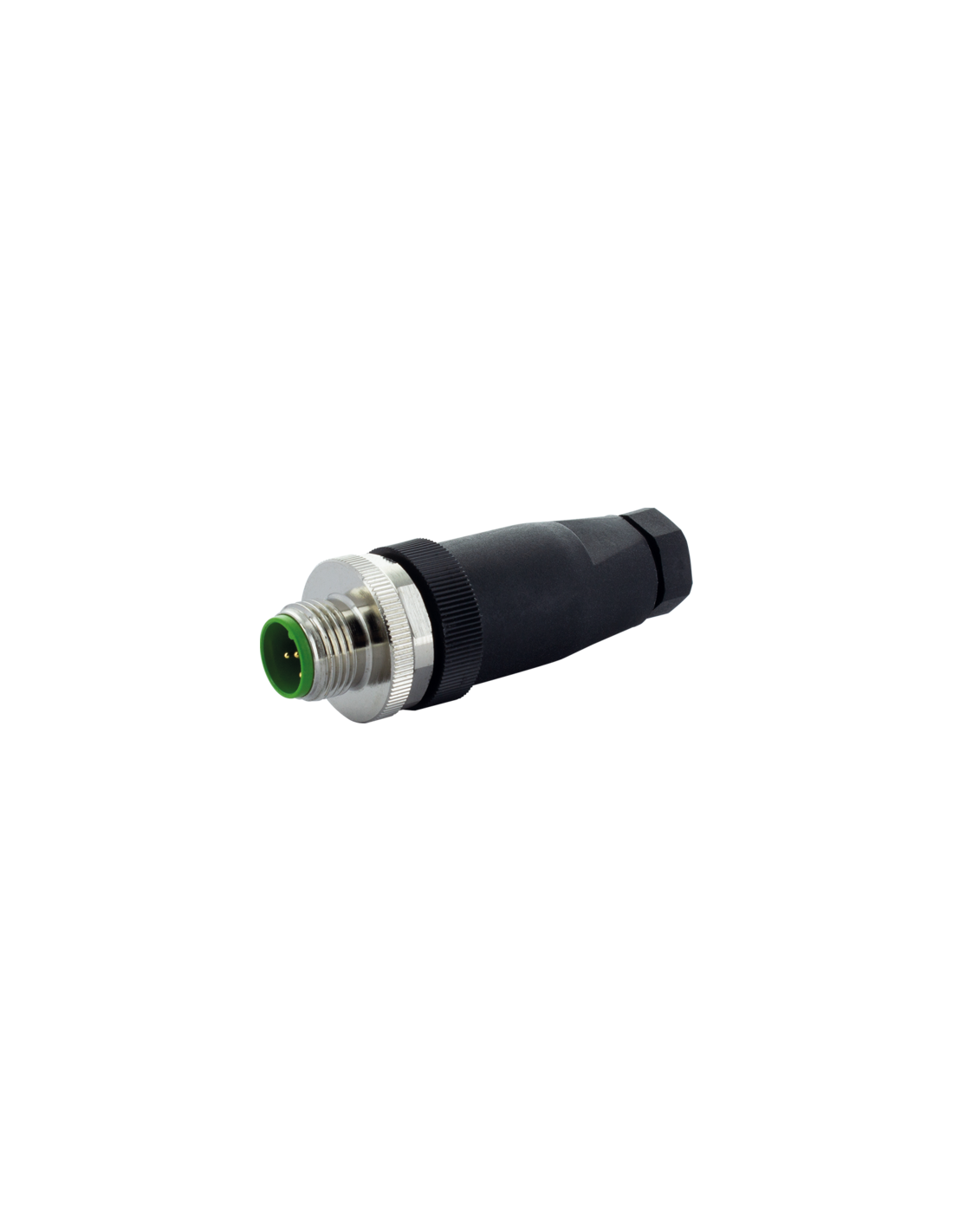

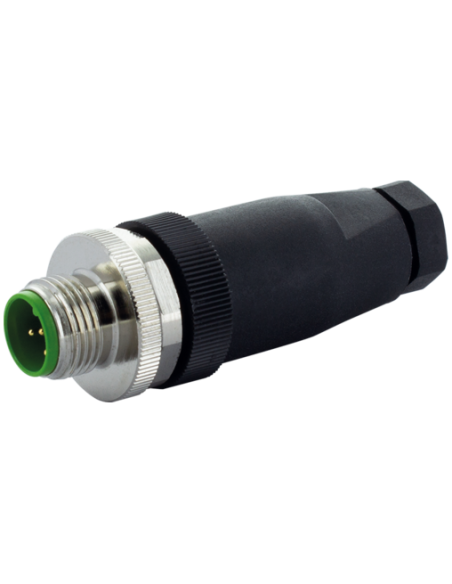

Wtyczka M12 męska, prosta, 5-polowa – niezawodne złącze do zastosowań przemysłowych
Wtyczka M12 męska, prosta o oznaczeniu 7000-12722-0000000 to wysokiej jakości komponent dedykowany wymagającym aplikacjom w automatyce przemysłowej oraz budowie maszyn. Dzięki precyzyjnemu wykonaniu oraz zastosowaniu sprawdzonych materiałów, złącze gwarantuje długotrwałą i bezawaryjną pracę nawet w warunkach podwyższonej wilgotności oraz w obecności substancji chemicznych i olejów.
Złącze przemysłowe M12 – główne zalety i możliwości wykorzystania
Złącze M12 stanowi niezastąpiony element instalacji elektrycznych i automatyki w różnych branżach. Wśród kluczowych zalety produktu warto wymienić:
- Uniwersalność zastosowań – doskonałe do czujników, siłowników, elementów wykonawczych oraz systemów sterowania.
- Bezpieczne podłączenie – zaciski śrubowe zapewniają szybki i trwały montaż przewodów o średnicy od 4 do 6 mm.
- Wysoki stopień ochrony IP67 – odporność na wnikanie pyłów i wilgoci przy prawidłowym zamontowaniu.
- Stabilność połączenia – mosiężne, pozłacane styki gwarantują długą trwałość oraz niski opór przejścia.
- Szeroki zakres temperatury pracy – od -40°C do 85°C, co umożliwia stosowanie w trudnych warunkach środowiskowych.
Typowe zastosowania złącza M12 5-pin
Wtyczki M12 5-polowe wykorzystywane są powszechnie w automatyce przemysłowej, robotyce oraz w systemach transportowych i logistycznych. Idealnie sprawdzają się w instalacjach wymagających:
- połączeń czujników i urządzeń sygnałowych,
- rozgałęzień magistral danych w systemach sterowania,
- podłączania elementów wykonawczych (np. zaworów, siłowników),
- w systemach bezpieczeństwa maszyn,
- przy instalacjach przemysłowych wymagających niezawodności i ochrony przed warunkami atmosferycznymi.
Konstrukcja i łatwość montażu
Obudowa z trwałego tworzywa PBT zapewnia wysoką odporność na uszkodzenia mechaniczne oraz czynniki chemiczne. Zaciski śrubowe umożliwiają wygodny i szybki montaż nawet w warunkach serwisowych, gdzie liczy się czas i pewność połączenia.

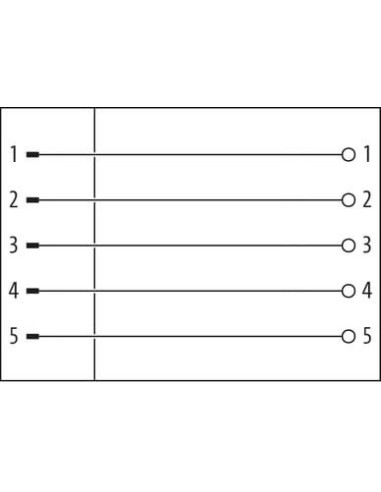

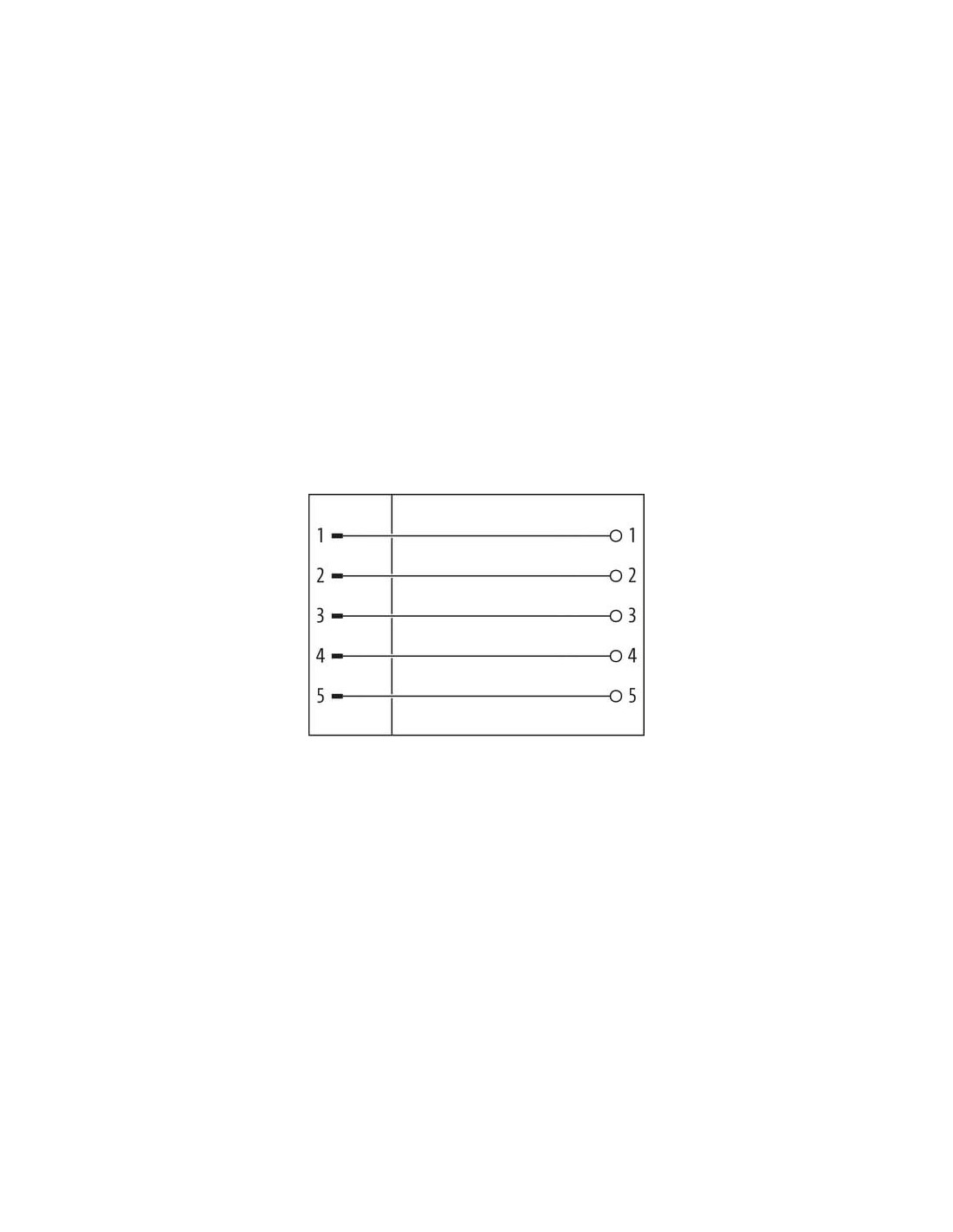

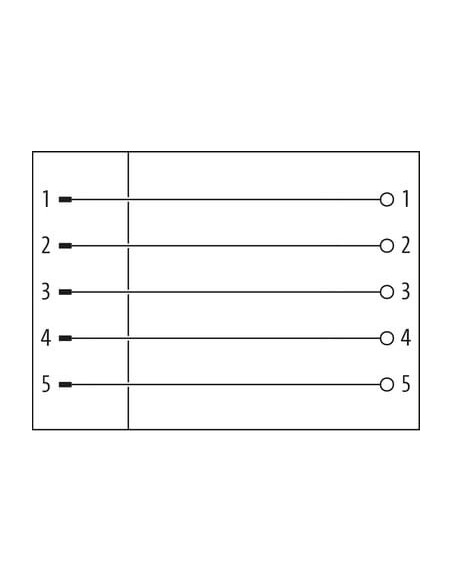

Kodowanie A zapobiega błędnemu podłączeniu oraz gwarantuje kompatybilność z większością typowych urządzeń dostępnych na rynku. Standardowy układ pinów (schemat dołączony poniżej) pozwala na łatwą identyfikację podłączeń.
Schematy montażowe i układ pinów

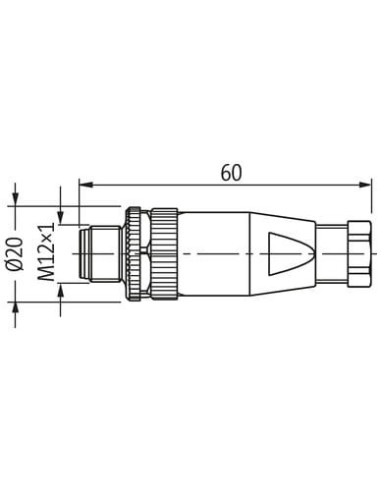

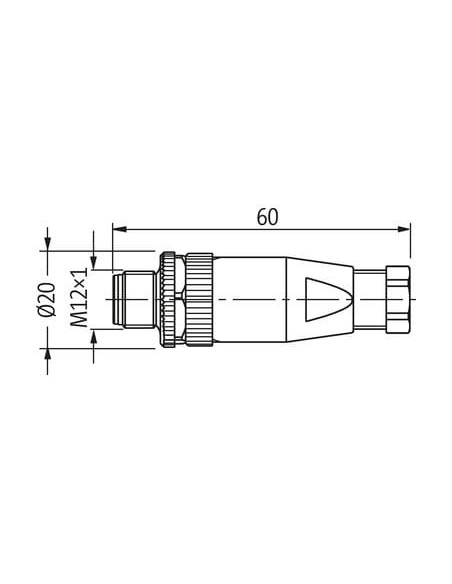

Dzięki przejrzystemu oznaczeniu pinów oraz kompaktowej konstrukcji (średnica 20 mm, długość 60 mm) wtyczka doskonale sprawdzi się wszędzie tam, gdzie liczy się miejsce montażu oraz bezpieczeństwo instalacji.
Odpowiednia ochrona przewodów przed przeciążeniem mechanicznym oraz zachowanie minimalnych promieni gięcia kabli zgodnie z zaleceniami producenta pozwala utrzymać stopień ochrony IP67 i zapewnia długotrwałe, bezawaryjne użytkowanie złącza.
Wtyczka M12 męska, prosta, 5-polowa z zaciskami śrubowymi jest rozwiązaniem wybieranym przez profesjonalistów do prostych i niezawodnych połączeń sygnałowych oraz zasilających w automatyce i przemyśle.
