Dostępny
Żeński proste
M12, 8-piny
ekranowany
Zakres mocowania (Ø kabla): 6...8 mm
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 2 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,5 mm² |
Dane techniczne | Ochrona urządzenia
| Ekranowany | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
| Kategoria przepięcia (EN 60664-1) | II |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Mosiądz |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

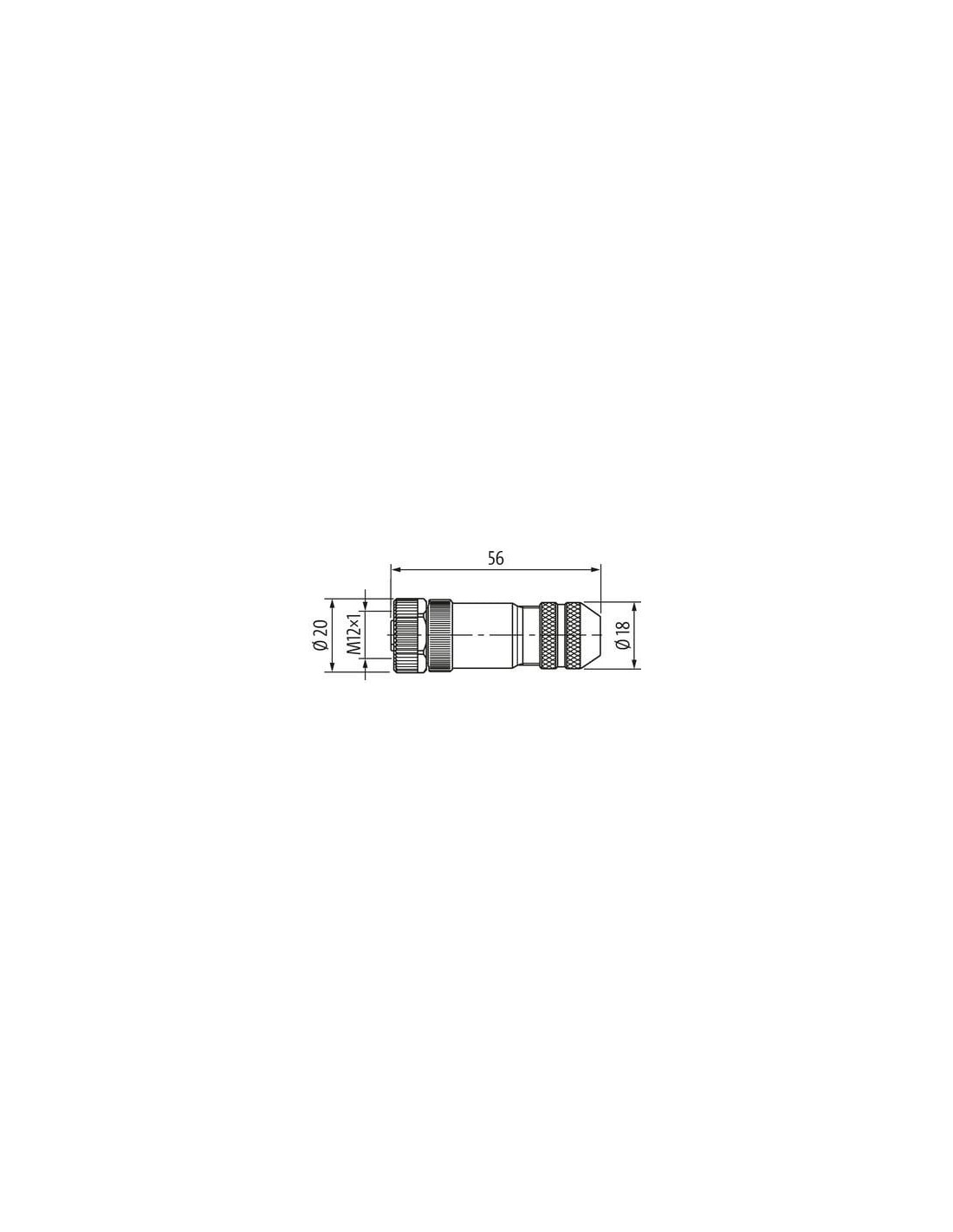

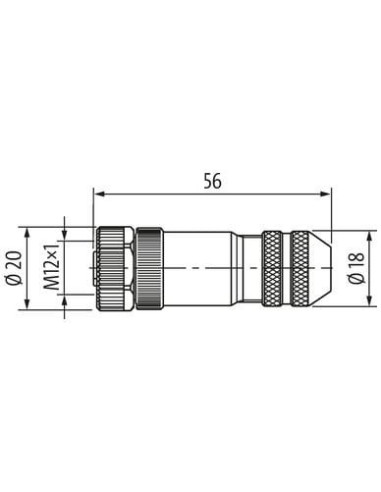

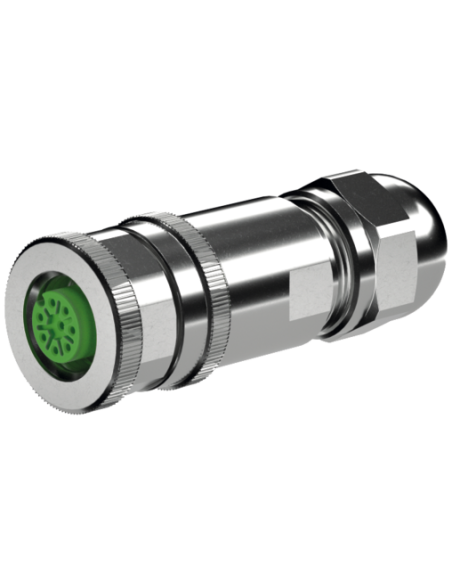

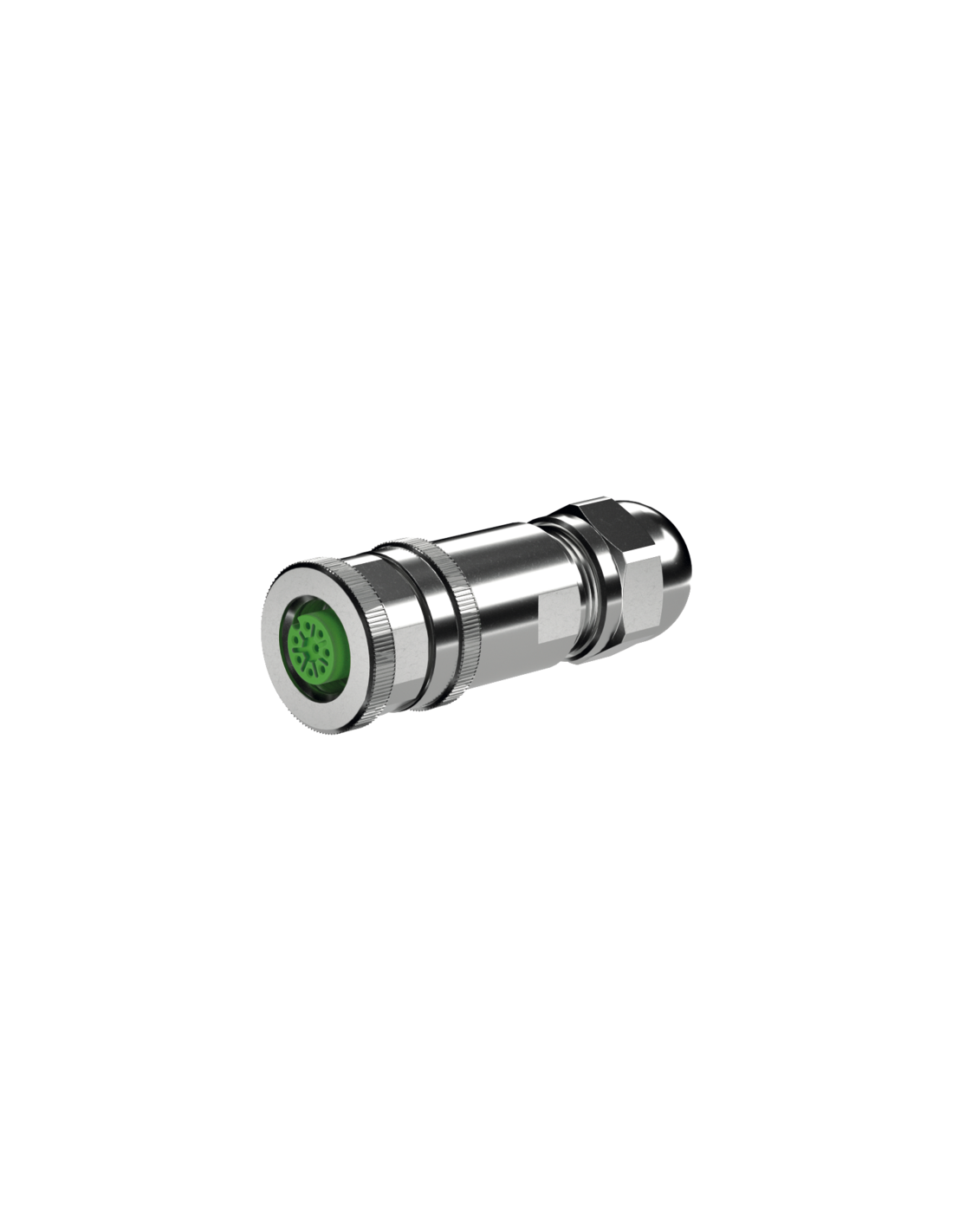

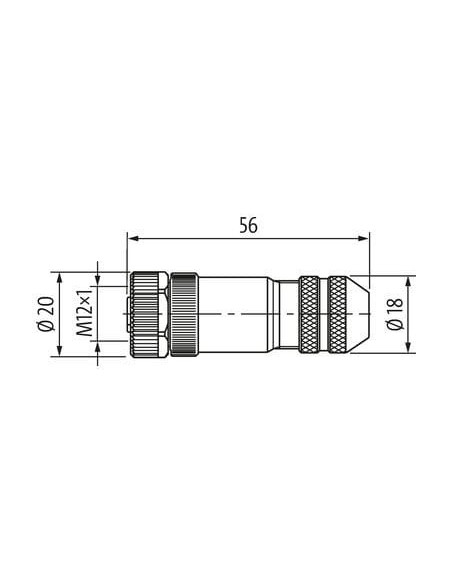

Wtyczka M12 żeńska, prosta, 8-polowa – 7000-17361-0000000
Wtyczka M12 żeńska prosta, 8-polowa to wysokiej jakości element przeznaczony do niezawodnego połączenia sygnałów i zasilania w aplikacjach przemysłowych. Model ten, oznaczony kodem 7000-17361-0000000, wyróżnia się wysokim stopniem ochrony oraz solidną konstrukcją, co czyni go idealnym rozwiązaniem dla wymagających środowisk automatyki i przemysłu.
Najważniejsze cechy złącza M12 8-polowego
- Standard M12 – powszechnie stosowany w automatyce przemysłowej, maszynach produkcyjnych, czujnikach oraz systemach sterowania.
- 8 styków – umożliwia przesył zarówno sygnałów, jak i zasilania w jednym połączeniu.
- Ekranowanie – zapewnia odporność na zakłócenia elektromagnetyczne (EMC), co jest kluczowe przy instalacjach w pobliżu innych urządzeń elektrycznych.
- Wytrzymała, niklowana obudowa z mosiądzu – gwarantuje odporność na uszkodzenia mechaniczne oraz korozję.
- Wysoki stopień ochrony IP67 – odporność na kurz, wodę i niekorzystne warunki atmosferyczne po prawidłowym zamontowaniu.
- Zakres mocowania kabla: 6–8 mm – uniwersalność w doborze przewodów.
- Spełnia normy EN IEC 60529 oraz IEC 60664-1.

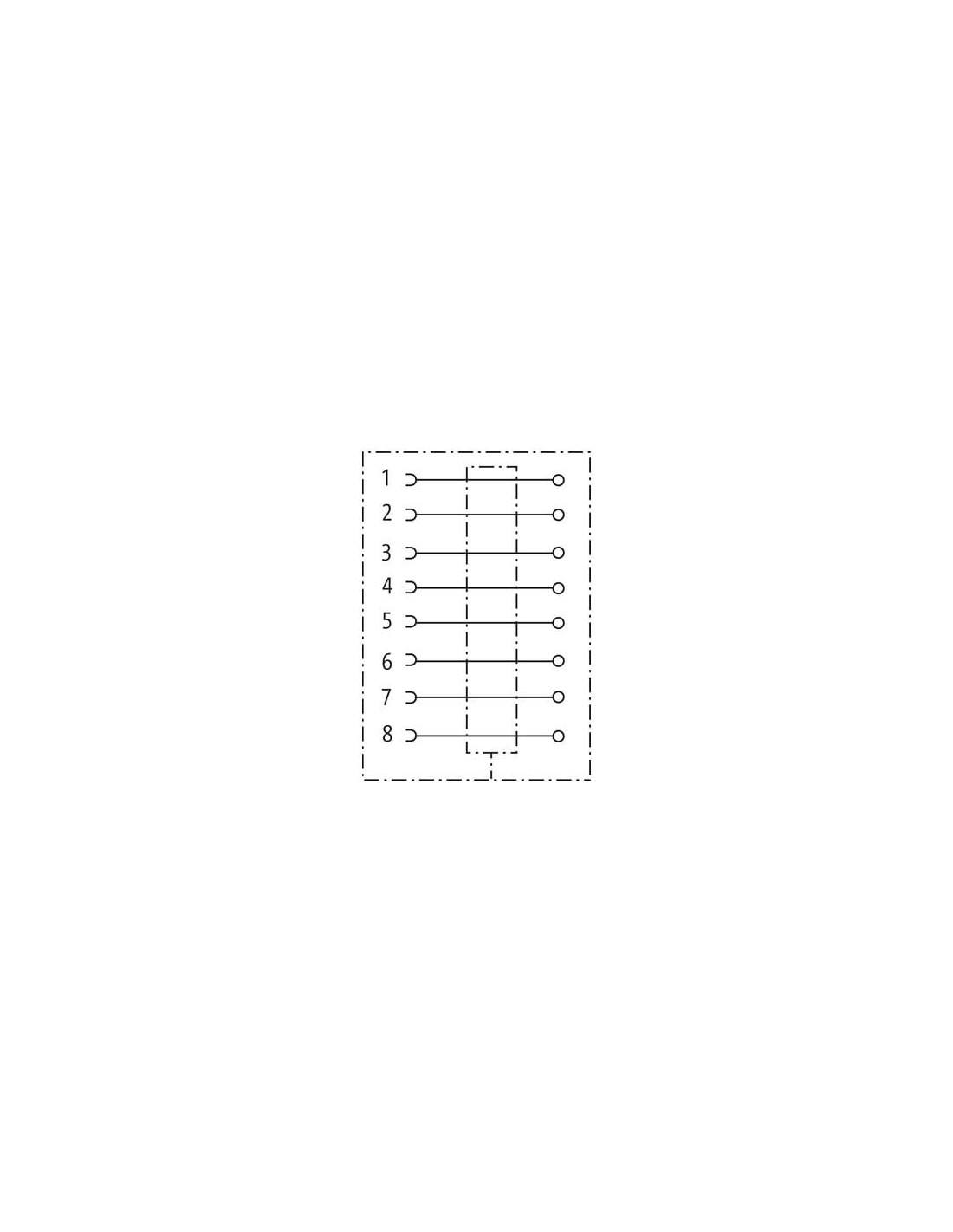

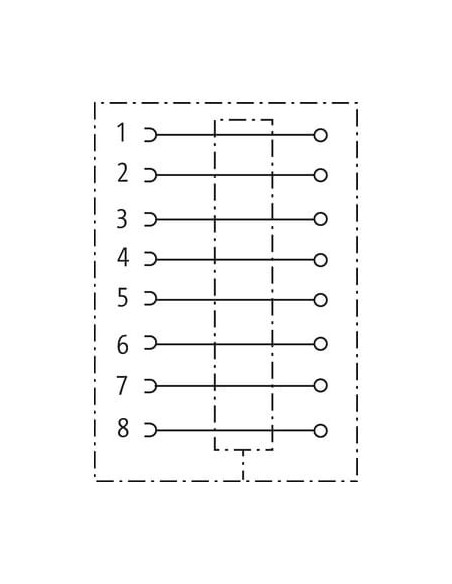

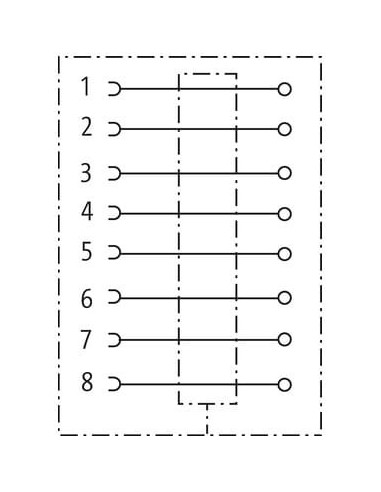

- Schemat połączeń oraz czytelne oznaczenie pinów ułatwiają montaż oraz serwis.
Typowe zastosowania wtyczki M12 żeńskiej, prostej, ekranowanej
Złącze M12 8-pinowe znajduje szerokie zastosowanie w różnych branżach i aplikacjach. Najczęściej wykorzystywane jest w:
- Automatyce przemysłowej – szybkie i niezawodne połączenia czujników oraz elementów wykonawczych, zapewniające stabilność transmisji nawet w trudnych warunkach.
- Maszynach produkcyjnych – przesył sygnałów sterujących oraz zasilania do podzespołów, urządzeń peryferyjnych i szaf sterowniczych.
- Robotyce – połączenia ruchomych elementów wymagających pewności i trwałości przewodów oraz złącz.
- Systemach wizyjnych i pomiarowych – przesył sygnałów z kamer oraz urządzeń sensorycznych.
- Infrastrukturze transportowej – instalacje wymagające odporności na czynniki zewnętrzne.
- Sieciach przemysłowych – np. PROFIBUS, CANopen, Ethernet przemysłowy.
Opis konstrukcji i korzyści zastosowania
Złącze oferuje prostą konstrukcję do włożenia i przykręcenia, co umożliwia szybki montaż oraz wymianę bez użycia specjalistycznych narzędzi. Obudowa z niklowanego mosiądzu zapewnia wysoką odporność mechaniczną, zarówno na uderzenia, jak i na działanie czynników chemicznych. Ekranowanie złącza ogranicza wpływ zakłóceń elektromagnetycznych, co przekłada się na wyższą jakość sygnału oraz niezawodność działania instalacji.
Wysoki stopień ochrony IP67 umożliwia stosowanie złącza także w środowiskach narażonych na zachlapanie wodą oraz zapylenie. Szeroki zakres temperatury pracy (-40°C do +85°C) umożliwia eksploatację w praktycznie każdych warunkach – zarówno w halach produkcyjnych, w chłodniach, jak i na zewnątrz obiektów przemysłowych.
Bezpieczeństwo i wygoda użytkowania
Zastosowanie elementów ochronnych, takich jak uszczelki i dokręcane zaciski, pozwala na pewne, trwałe i szczelne połączenie przewodów o przekroju do 0,5 mm². Wyraźnie oznaczone piny oraz dostępność schematów połączeń sprawiają, że praca z tym złączem jest intuicyjna i szybka, co minimalizuje ryzyko pomyłek podczas instalacji oraz serwisu.
Wskazówki instalacyjne
- Zaleca się zabezpieczenie złącza przed nadmiernymi obciążeniami mechanicznymi za pomocą opasek kablowych.
- Należy przestrzegać minimalnych promieni gięcia przewodów, aby zachować pełny stopień ochrony IP.
Wtyczka M12 żeńska, prosta, 8-polowa 7000-17361-0000000 to solidny wybór dla wszelkich zastosowań wymagających niezawodnych, szybkozłącznych i szczelnych połączeń w trudnych warunkach przemysłowych.
