Dostępny
Ethernet CAT6A
Męski prosty

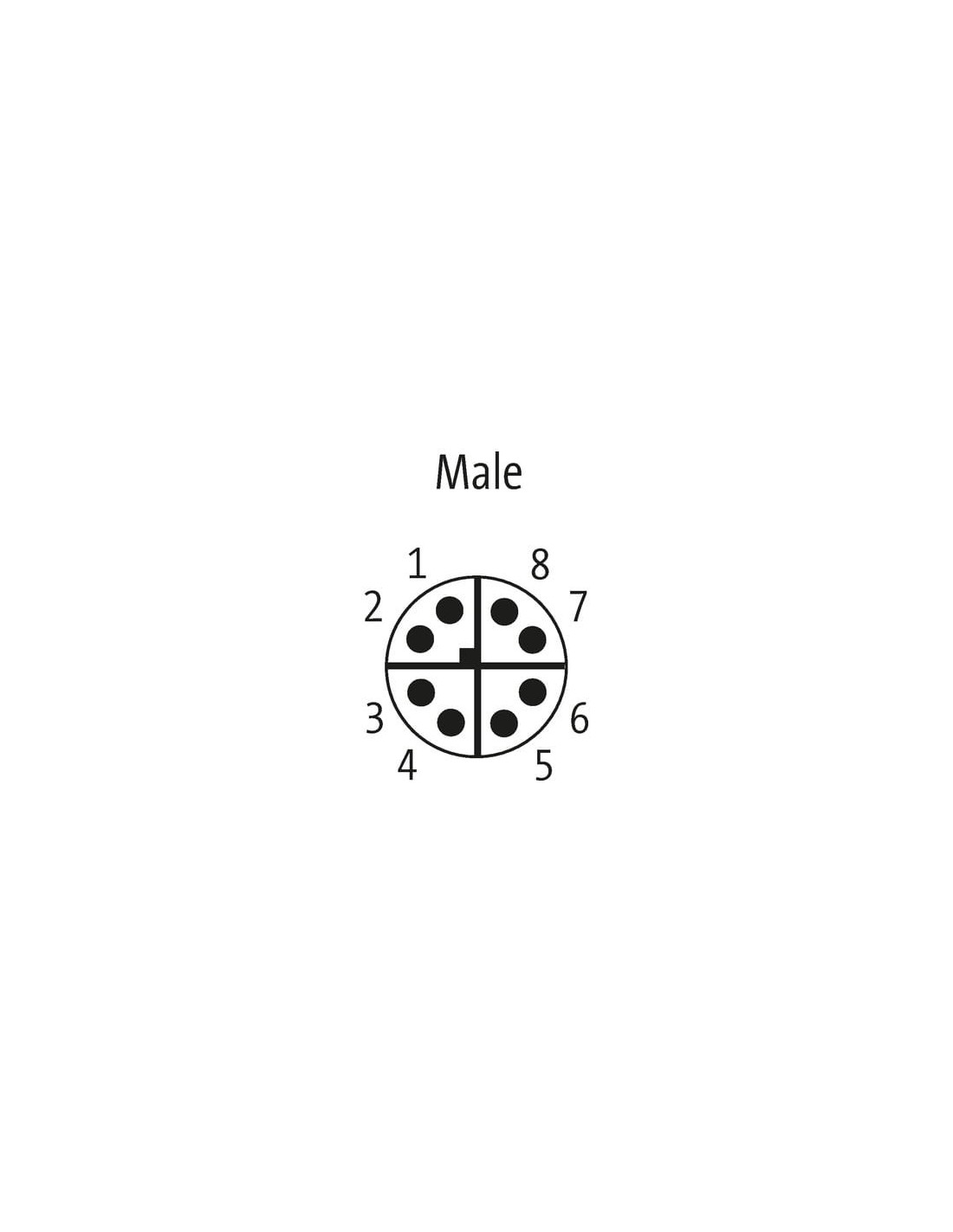

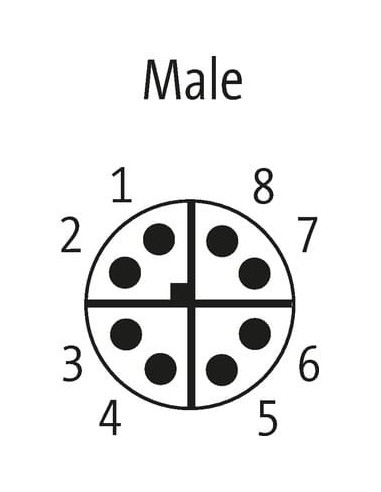

M12, 8-piny
Kodowanie X
ekranowany
Zaciski nożowe
Zakres mocowania (Ø kabla): 5.5...9 mm
| Family construction form | M12 |
| Kodowanie | X |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 0,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT6, Class EA (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 10000 MBit/s |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 0,34 mm² |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Mosiądz |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 5,5 mm |
| Obszar zaciskowy maks. | 9 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

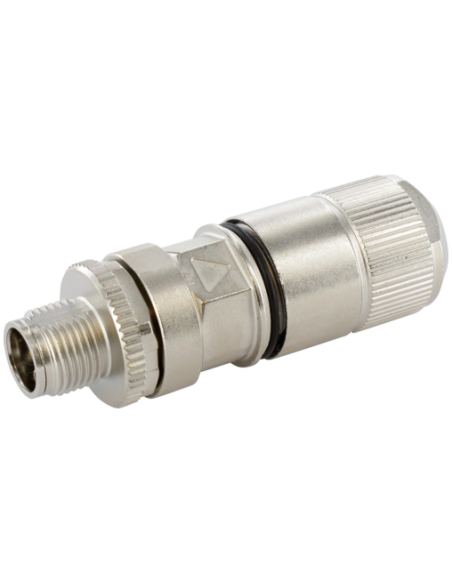

Wtyczka M12 męska, prosta, 8-polowa, kodowanie X – do zaawansowanych sieci Ethernet GB
Wtyczka M12 męska, prosta, 8-polowa, kod X (kod produktu: 7000-21101-0000000) to złącze zaprojektowane z myślą o nowoczesnych instalacjach przemysłowych oraz automatyce, w których priorytetem jest niezawodność przesyłu danych. Dzięki wysokiej jakości wykonania oraz zgodności ze standardami Ethernet CAT6A, wtyczka umożliwia transmisję danych z prędkością osiągającą 10 Gbit/s.
Konstrukcja i kompatybilność – profesjonalny standard M12 kod X
Złącze M12 wyróżnia się kompaktową, solidną budową oraz ekranowaniem, które zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi występującymi w środowiskach przemysłowych. Kodowanie X umożliwia łatwe i bezbłędne podłączanie komponentów sieciowych zgodnych z najnowszymi normami przemysłowymi. To rozwiązanie jest szczególnie cenione w instalacjach wymagających szybkiego i stabilnego przesyłu danych (Ethernet, Profinet, EtherCAT, kontrola maszyn, monitoring CCTV IP oraz inne przemysłowe sieci przesyłu informacji).
Najważniejsze cechy użytkowe
- Wytrzymała konstrukcja – niklowana powłoka oraz mosiężna obudowa gwarantują odporność na uszkodzenia mechaniczne i czynniki zewnętrzne.
- Wodo- i pyłoszczelność – stopień ochrony IP67 przy poprawnej instalacji umożliwia zastosowanie w trudnych warunkach przemysłowych.
- Uniwersalność montażu – zakres mocowania kabla od 5,5 do 9 mm pozwala na zastosowanie różnorodnych przewodów Ethernetowych.
- Pewne połączenie i bezpieczny przesył danych – zaciski nożowe oraz 8-pinowe złącze zapewniają solidny kontakt elektryczny.
- Szeroki zakres temperatur pracy – idealne rozwiązanie zarówno do zastosowań wewnętrznych, jak i zewnętrznych (-40°C do +85°C).
Zastosowania i typowe obszary wykorzystania
Wtyczka M12 8-pinowa X-code doskonale sprawdza się w aplikacjach wymagających odporności na drgania i pył, w tym w przemyśle maszynowym, systemach transportowych, branży automotive, robotyce oraz automatyce procesowej. Złącza tego typu znajdują zastosowanie w:
- przemyśle spożywczym i farmaceutycznym (wysoka higiena i szczelność),
- automatyce i robotyce przemysłowej,
- sieciach Ethernet w zakładach produkcyjnych,
- systemach monitoringu i transmisji danych o wysokiej przepustowości,
- połączeniach urządzeń mobilnych oraz pojazdów specjalistycznych.
Bezpieczeństwo i trwałość na lata
Zastosowanie materiałów wysokiej klasy oraz zgodność wtyczki M12 z międzynarodowymi normami (DIN EN 61076-2-114) gwarantuje stabilność i niezawodność działania nawet w najbardziej wymagających środowiskach pracy. Wygodny montaż, precyzyjnie zaprojektowane zaciski oraz możliwość stosowania szerokiego zakresu przewodów pozwalają na szybkie zintegrowanie z istniejącą infrastrukturą.
