Dostępny
Męski prosty

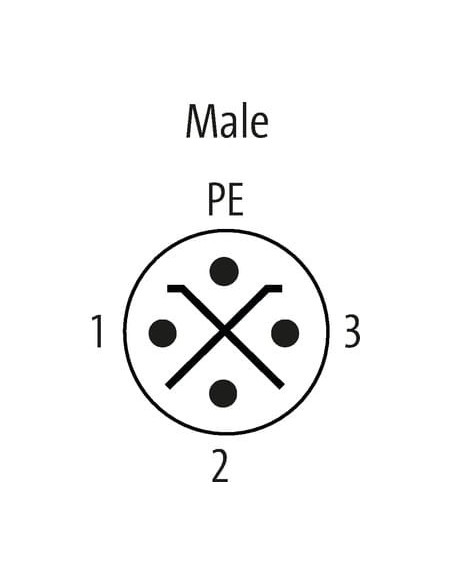

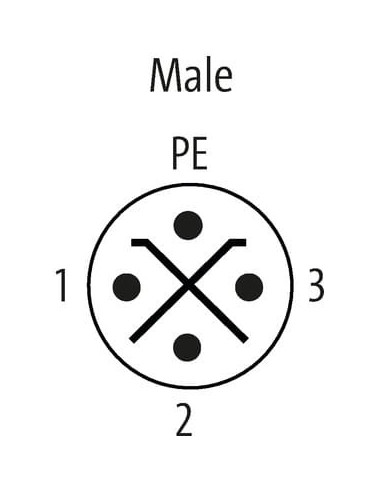

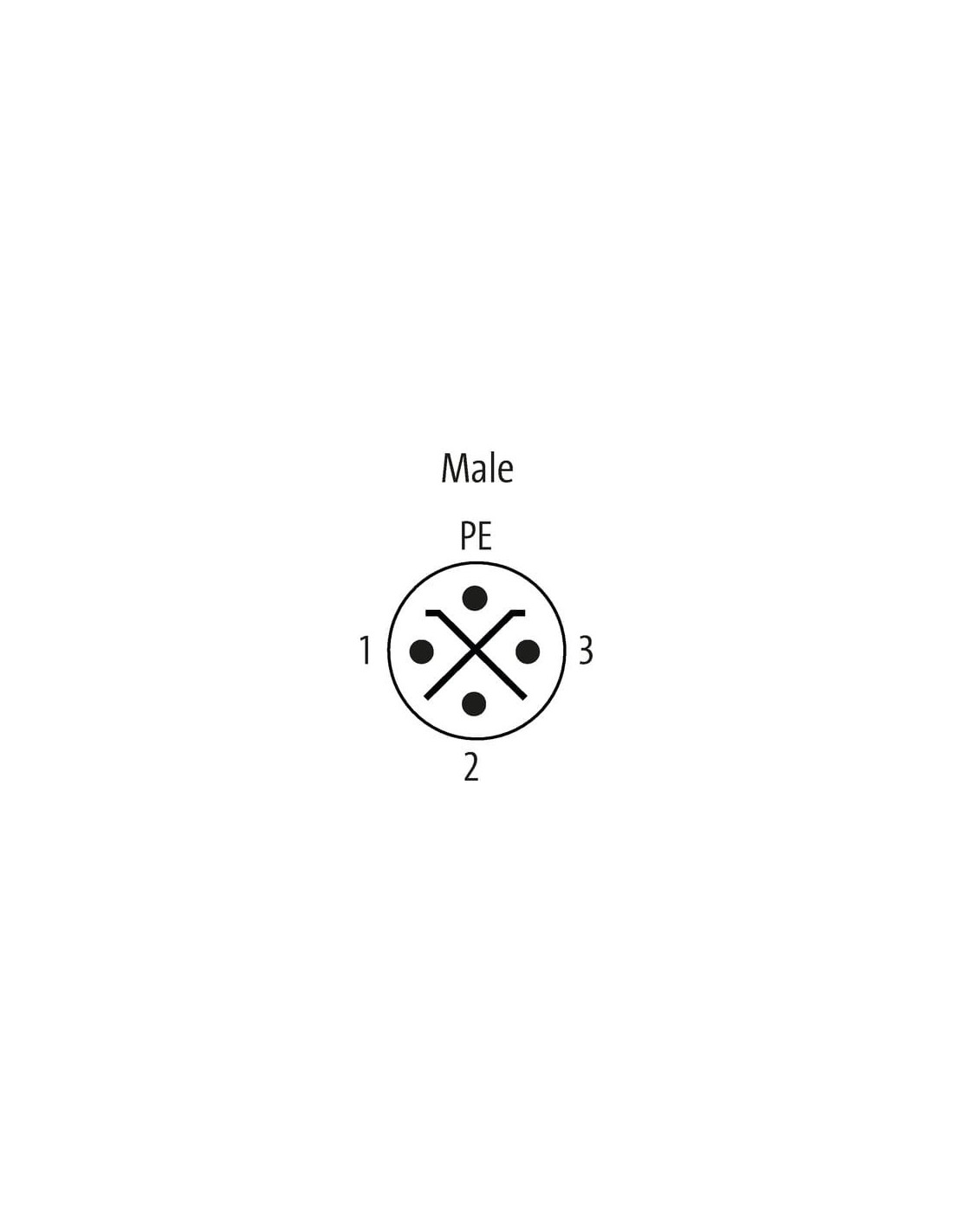

M12, 4-piny
Kodowanie S
Zaciski śrubowe
Zakres mocowania (Ø kabla): 8...10 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12P |
| Kodowanie | S |

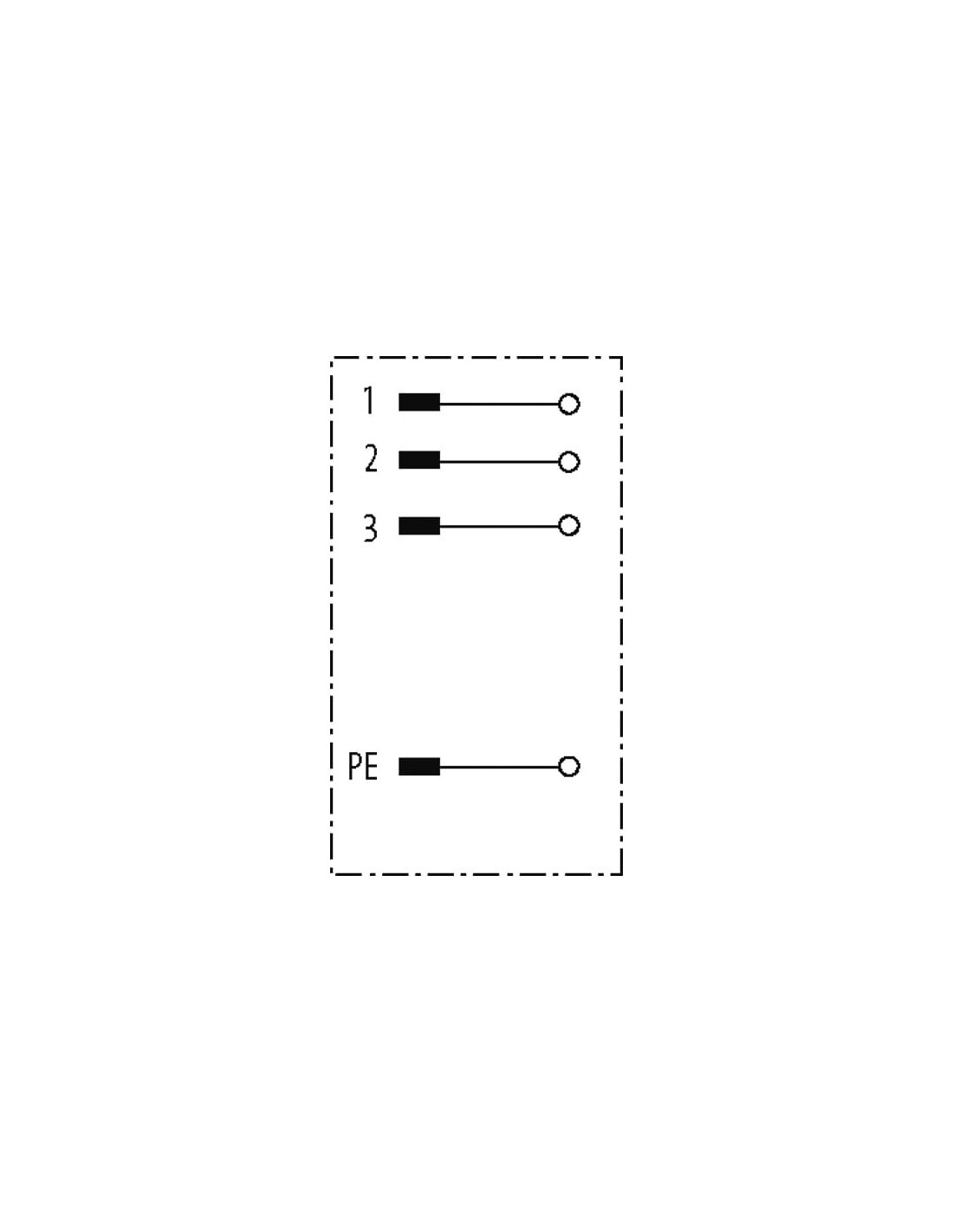

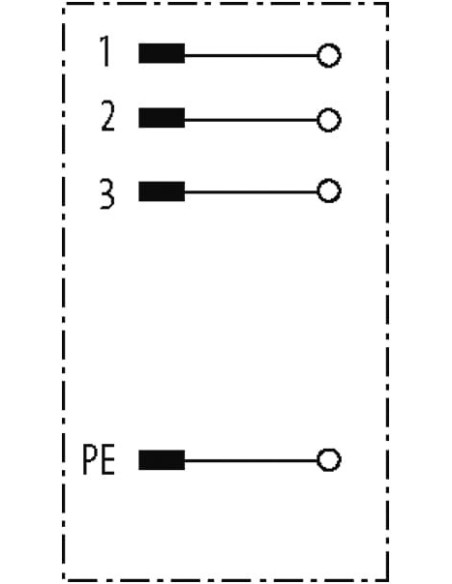

| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 12 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
| Rozwartość klucza | SW18 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | II |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 8 mm |
| Obszar zaciskowy maks. | 10 mm |

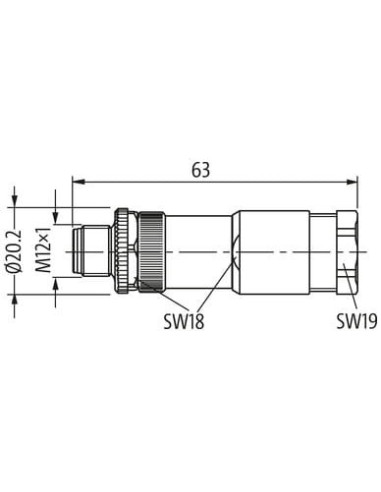

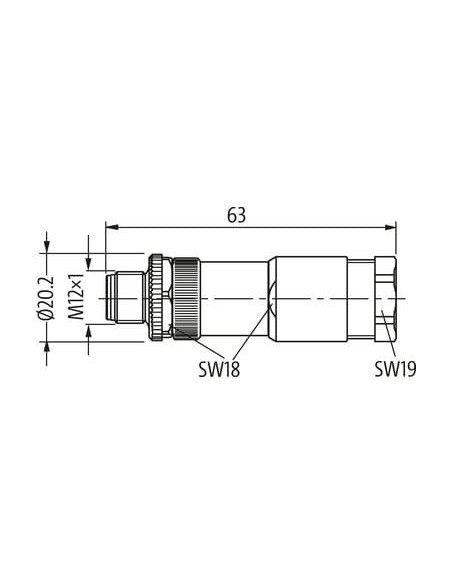

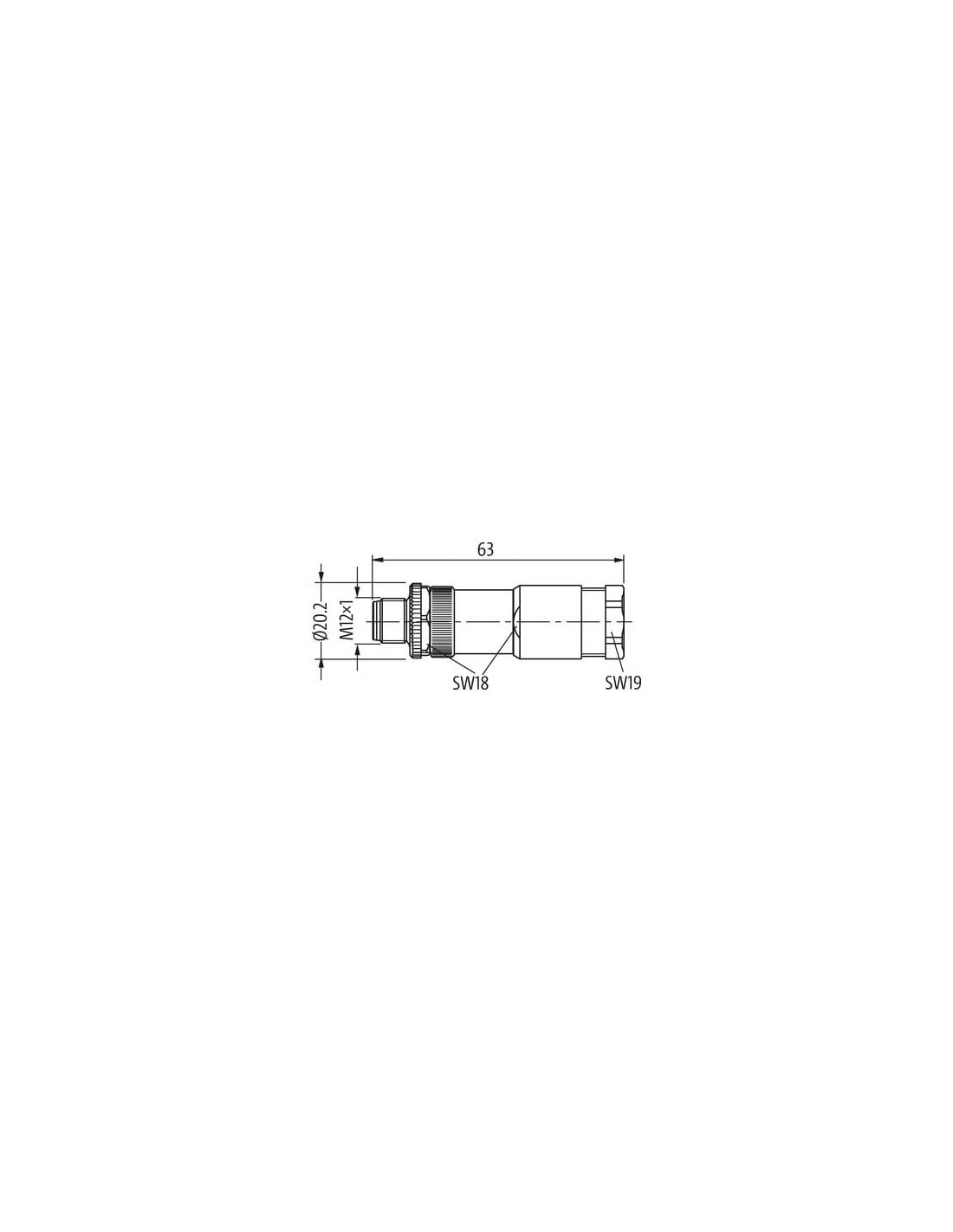

| Wysokość | 63 mm |
| Szerokość | 20 mm |
| Głębokość | 20 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

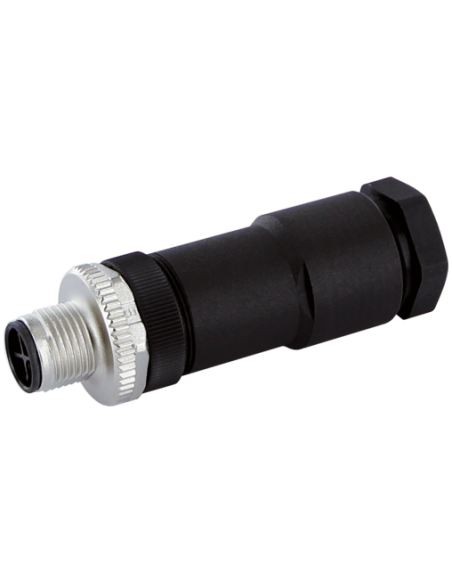

Wtyczka M12 męska 0° S-cod 4-pinowa – idealna do instalacji przemysłowych
Wtyczka M12 męska 0° S-cod o kodzie produktu 7000-P6391-0000000 to niezawodny komponent przeznaczony do łączenia przewodów w środowiskach wymagających wysokiej niezawodności oraz odporności mechanicznej. Dzięki kodowaniu S oraz czterem pinom jest szczególnie polecana do zastosowań zasilających, a także do integracji z urządzeniami automatyki przemysłowej.
Kluczowe zalety wtyczki M12 męskiej S-cod
- Odporność na czynniki zewnętrzne – Obudowa z wytrzymałego tworzywa sztucznego PA zapewnia wysoką odporność chemiczną oraz na działanie olejów, co jest istotne w trudnych warunkach przemysłowych.
- Stopień ochrony IP67 – Wysoka szczelność umożliwia stosowanie w miejscach narażonych na kurz i wilgoć, gwarantując długotrwałą i bezawaryjną pracę.
- Prosty montaż – Zaciski śrubowe oraz wyraźnie oznaczone piny ułatwiają szybkie i pewne podłączenie przewodów.
- Uniwersalność – Standardowy gwint M12 x 1 pozwala na kompatybilność z szeroką gamą przewodów oraz urządzeń stosowanych w przemyśle.
- Zabezpieczenie przeciwwstrząsowe – Konstrukcja z zabezpieczeniem przed luzowaniem się złącza pod wpływem drgań.
Typowe zastosowania i możliwości wykorzystania
Wtyczka M12 S-cod 4-pinowa jest szeroko stosowana w:
- Systemach automatyki przemysłowej, takich jak maszyny produkcyjne czy linie montażowe, gdzie wymagana jest niezawodność i szybki montaż połączeń elektrycznych.
- Technice transportowej – doskonałe rozwiązanie dla przemysłu motoryzacyjnego, robotyki oraz systemów przenośnikowych.
- Połączeniach zasilających – obsługuje napięcie do 600 V oraz prąd do 12 A na styk, co czyni ją uniwersalnym wyborem do przesyłu energii w wielu aplikacjach zasilających.
- Instalacjach zewnętrznych i w środowiskach agresywnych, gdzie wymagana jest wysoka odporność na temperaturę (od -40°C do 85°C), oleje oraz inne chemikalia.
Stosowanie wtyczki spełnia wymagania norm bezpieczeństwa (EN IEC 60529 – IP67, IEC 60664-1 – grupa II, kategoria przepięcia III), co pozwala na jej zastosowanie wszędzie tam, gdzie kluczowe są aspekty trwałości oraz bezpieczeństwa instalacji elektrycznych.
Kompatybilność i szczegóły konstrukcyjne
Wtyczka M12 4-pinowa charakteryzuje się prostą konstrukcją i możliwością stosowania kabli o średnicy od 8 do 10 mm. Śrubowe zaciski gwarantują solidne mocowanie przewodu, a niewielkie wymiary (wysokość 63 mm, szerokość 20 mm, głębokość 20 mm) umożliwiają montaż w ograniczonych przestrzeniach. Ergonomiczne wymiary ułatwiają integrację z różnego typu obudowami maszyn oraz szafami sterowniczymi.
Podsumowanie – niezawodność połączeń z wtyczką M12 0° S-cod
Inwestując w wtyczkę M12 męską S-cod, uzyskuje się gwarancję pewnych i trwałych połączeń elektrycznych w aplikacjach przemysłowych. Komponent spełnia wymagania nowoczesnych instalacji pod względem bezpieczeństwa, odporności i łatwości montażu. To sprawdzony wybór dla specjalistów w dziedzinie automatyki, robotyki i inżynierii przemysłowej.
