Dostępny
Męski 90°
M12, 5-piny
Zaciski śrubowe
Zakres mocowania (Ø kabla): 4...6 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | male |
| Kodowanie | A |

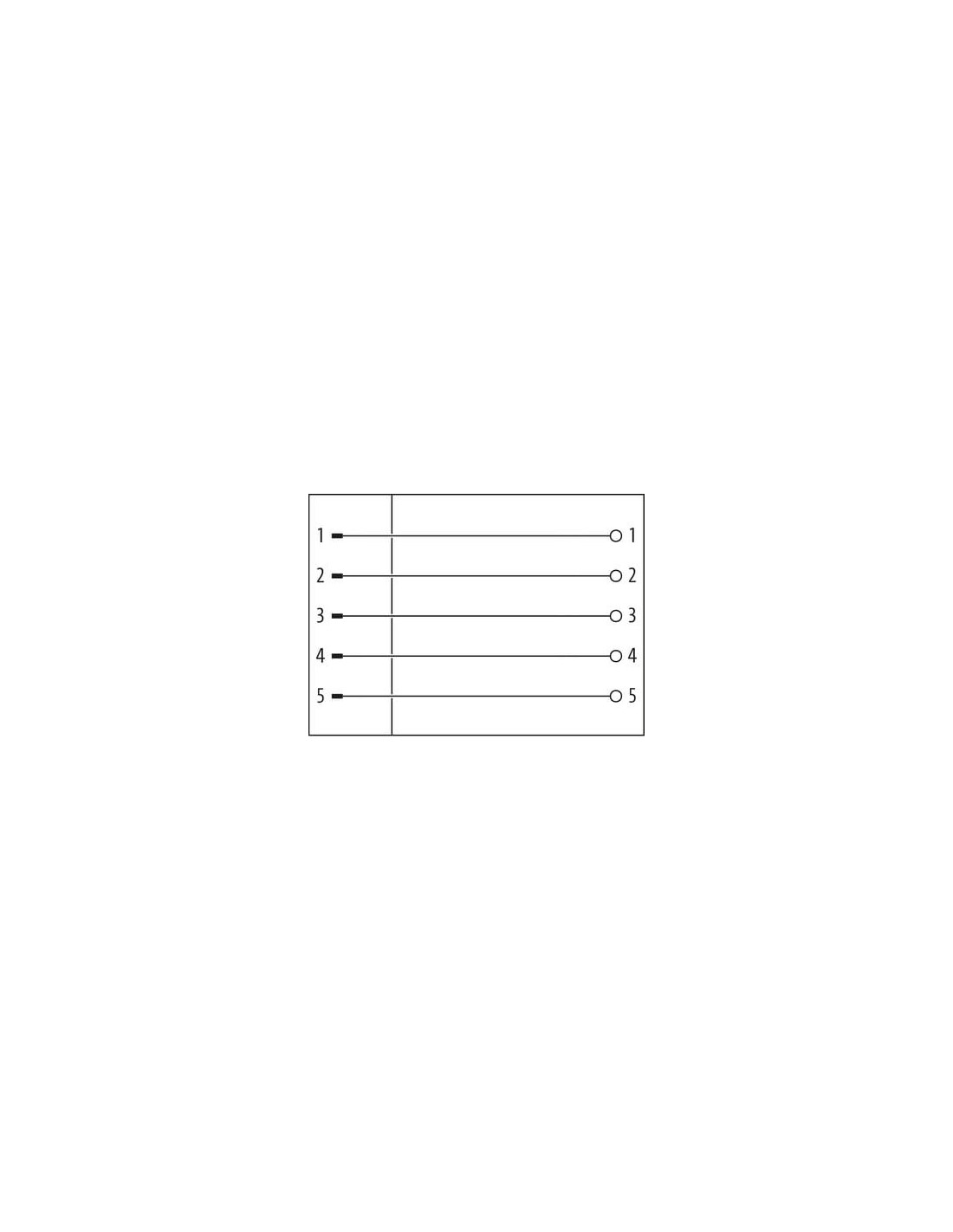

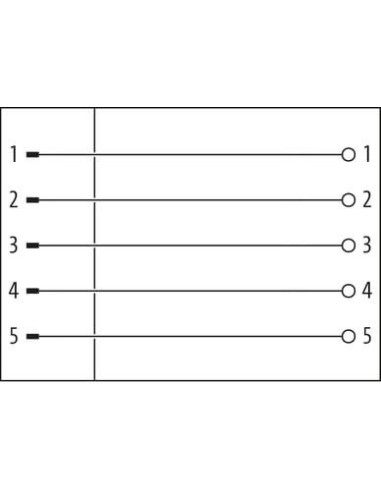

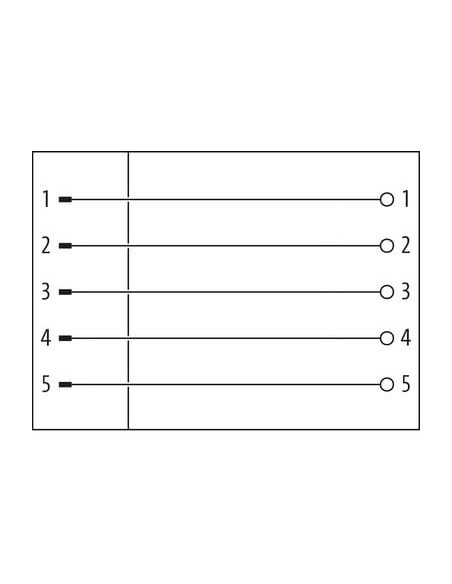

| Liczba biegunów | 5 |
| Rozwartość klucza | SW18 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Typ montażu | samozłączne |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC maks. (UL) | 125 V |
| Napięcie robocze DC maks. (UL) | 125 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd roboczy na styk maks. (URc) | 3 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,75 mm² |
| Rotation option | 90° (4 outlet directions) |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Rozwartość klucza | SW18 |
Dane techniczne | Ochrona urządzenia
| Ekranowany | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | II |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 4 mm |
| Obszar zaciskowy maks. | 6 mm |

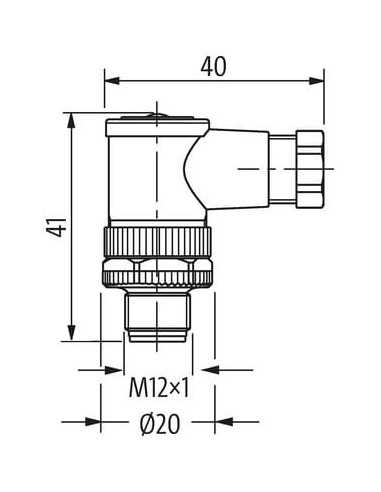

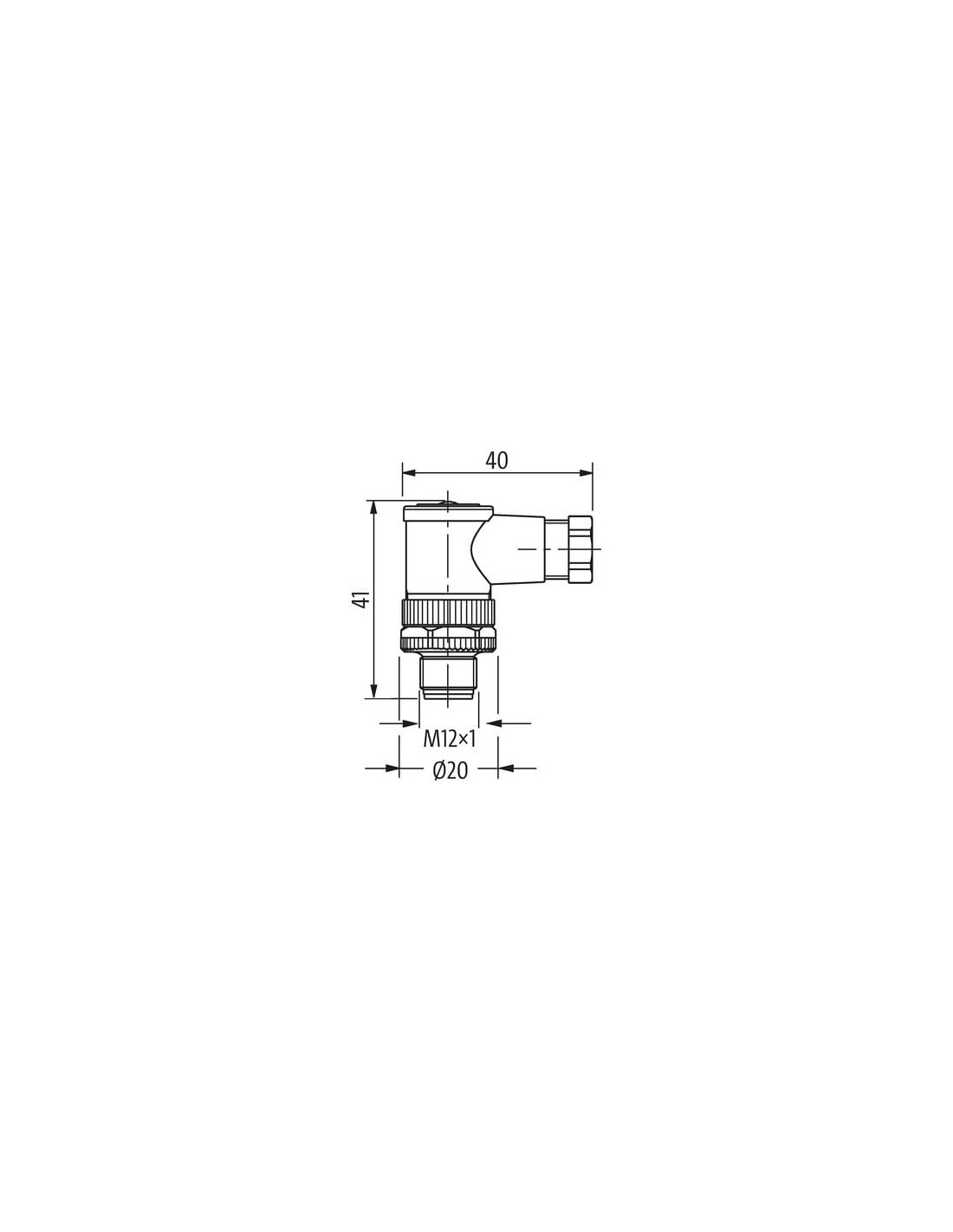

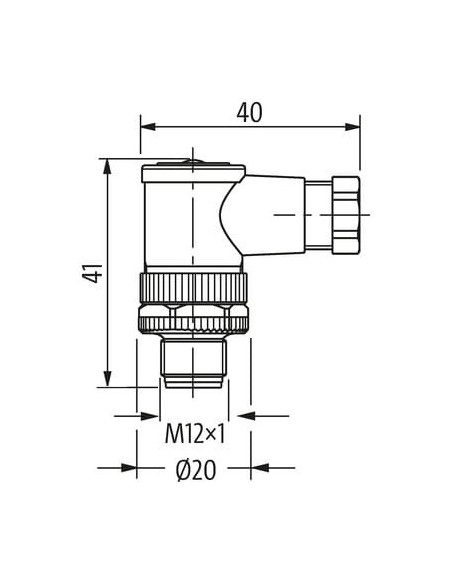

| Wysokość | 41 mm |
| Szerokość | 40 mm |
| Głębokość | 20 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

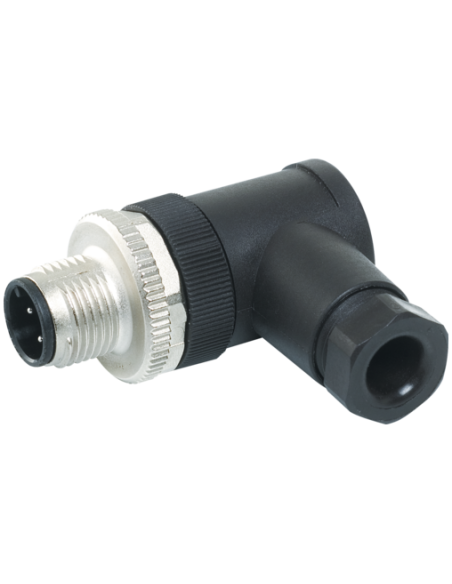

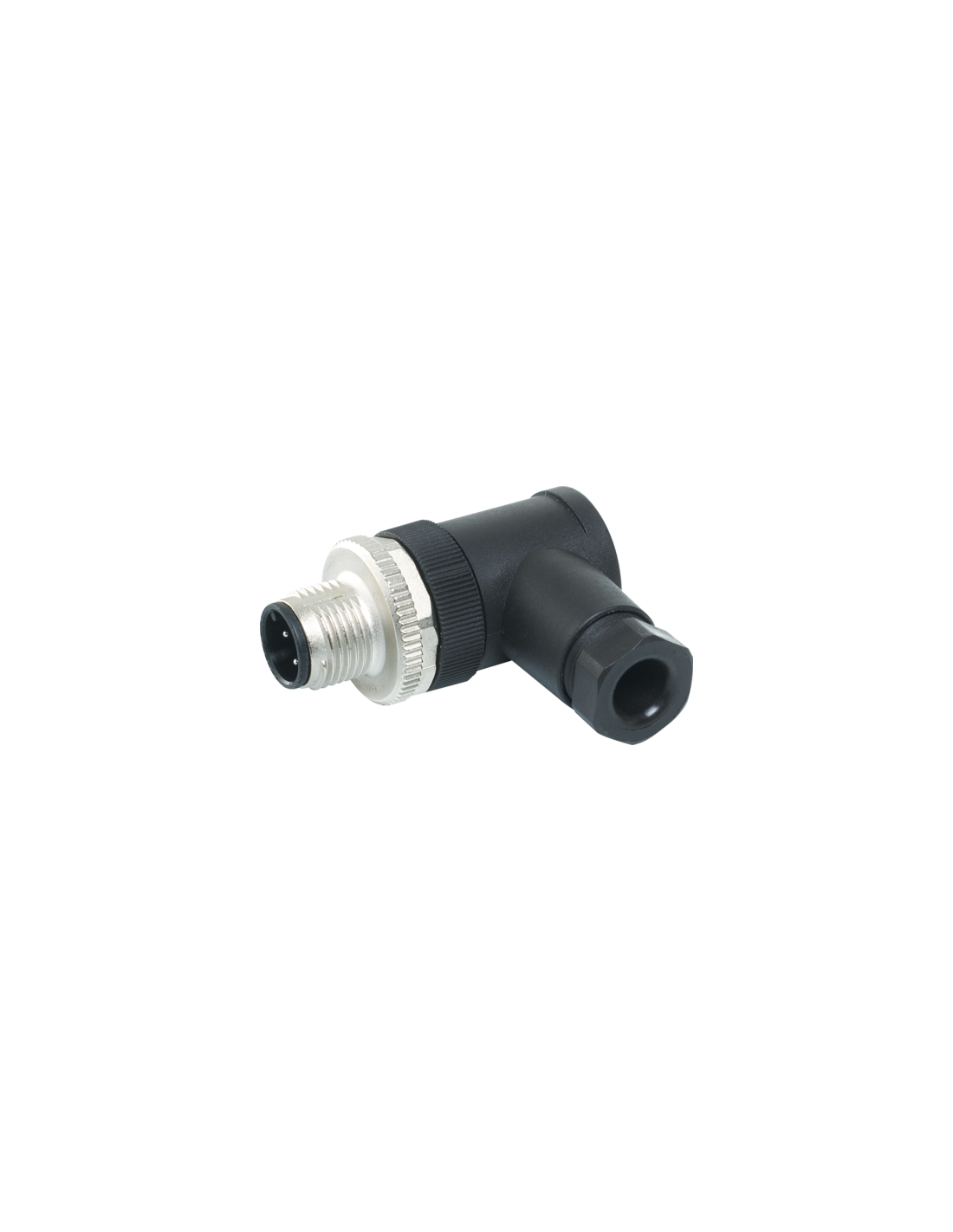

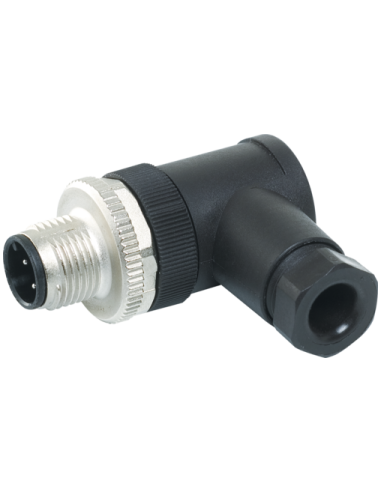

Wtyczka M12 męska kątowa 5-polowa – niezawodne połączenie w trudnych warunkach
Wtyczka M12 męska kątowa, 5-polowa o kodzie produktu 7000-12841-0000000 to zaawansowane rozwiązanie połączeniowe, które doskonale sprawdza się w wymagających warunkach przemysłowych. Złącze przeznaczone jest do profesjonalnych instalacji automatyki przemysłowej, maszyn i urządzeń, gdzie kluczowe są niezawodność, bezpieczeństwo oraz łatwość montażu.
Zastosowanie wtyczki M12 męskiej kątowej
Złącze M12 znajduje szerokie zastosowanie w elektronice, automatyce przemysłowej, robotyce oraz systemach sterowania i zasilania. Typowymi miejscami jego wykorzystania są:
- Czujniki i siłowniki
- Przemysłowe linie produkcyjne
- Systemy sterowania maszyn
- Instalacje wymagające wysokiego stopnia ochrony IP67
- Połączenia wymagające odporności na czynniki chemiczne i oleje
Główne zalety złącza M12 męskiego kątowego
- Kątowa konstrukcja (90°) – idealna w miejscach o ograniczonej przestrzeni montażowej oraz przy prowadzeniu przewodów w kierunkach bocznych.
- Pięć pinów – umożliwia wielotorowe podłączenia sygnałowe lub zasilające.
- Zaciski śrubowe – szybki, pewny oraz wygodny montaż i podłączanie przewodów bez konieczności stosowania specjalistycznych narzędzi.
- Zakres średnicy kabla: 4–6 mm – kompatybilność z większością popularnych przewodów przemysłowych.
- Obudowa z tworzywa sztucznego PA – wysoka odporność na czynniki chemiczne oraz oleje, gwarantuje długą żywotność złącza nawet w agresywnym środowisku pracy.
- Stopień ochrony IP67 – zapewnia pełną szczelność przed pyłem i wilgocią przy prawidłowo dokręconym złączu, umożliwiając pracę w trudnych warunkach przemysłowych.
- Bezpieczeństwo użytkowania – zgodność z normami EN IEC 60529, EN 60664-1 oraz kategoriami przepięciowymi II/III.
Możliwości montażu i budowa
Wtyczka M12 męska 5-polowa umożliwia montaż poprzez włożenie i przykręcenie, wyposażona jest w zabezpieczenie przeciwwstrząsowe, a ergonomiczna budowa usprawnia montaż nawet w trudnodostępnych miejscach. Zaciski śrubowe pozwalają na użycie przewodów o przekroju do 0,75 mm².
Wytrzymałość i odporność – idealna do przemysłu
Dzięki zastosowaniu wysokiej jakości tworzywa PA złącze wyróżnia się odpornością na uszkodzenia mechaniczne, wstrząsy oraz działanie środków chemicznych. Wysoki zakres temperatur pracy (-40°C do +85°C) umożliwia bezawaryjne użytkowanie zarówno w mroźnych halach, jak i w miejscach narażonych na wysokie temperatury.
Podsumowanie – wtyczka M12 męska kątowa 5-polowa
Wtyczka M12 męska kątowa 5-polowa z zaciskami śrubowymi to idealny wybór dla wymagających instalacji przemysłowych, gdzie niezbędne jest solidne, trwałe i szczelne połączenie. Szeroka kompatybilność, łatwy montaż oraz wysoka odporność na niekorzystne czynniki zewnętrzne sprawiają, że złącze to doskonale sprawdzi się zarówno w nowych projektach, jak i w modernizowanych liniach produkcyjnych.
