Dostępny
Męski prosty

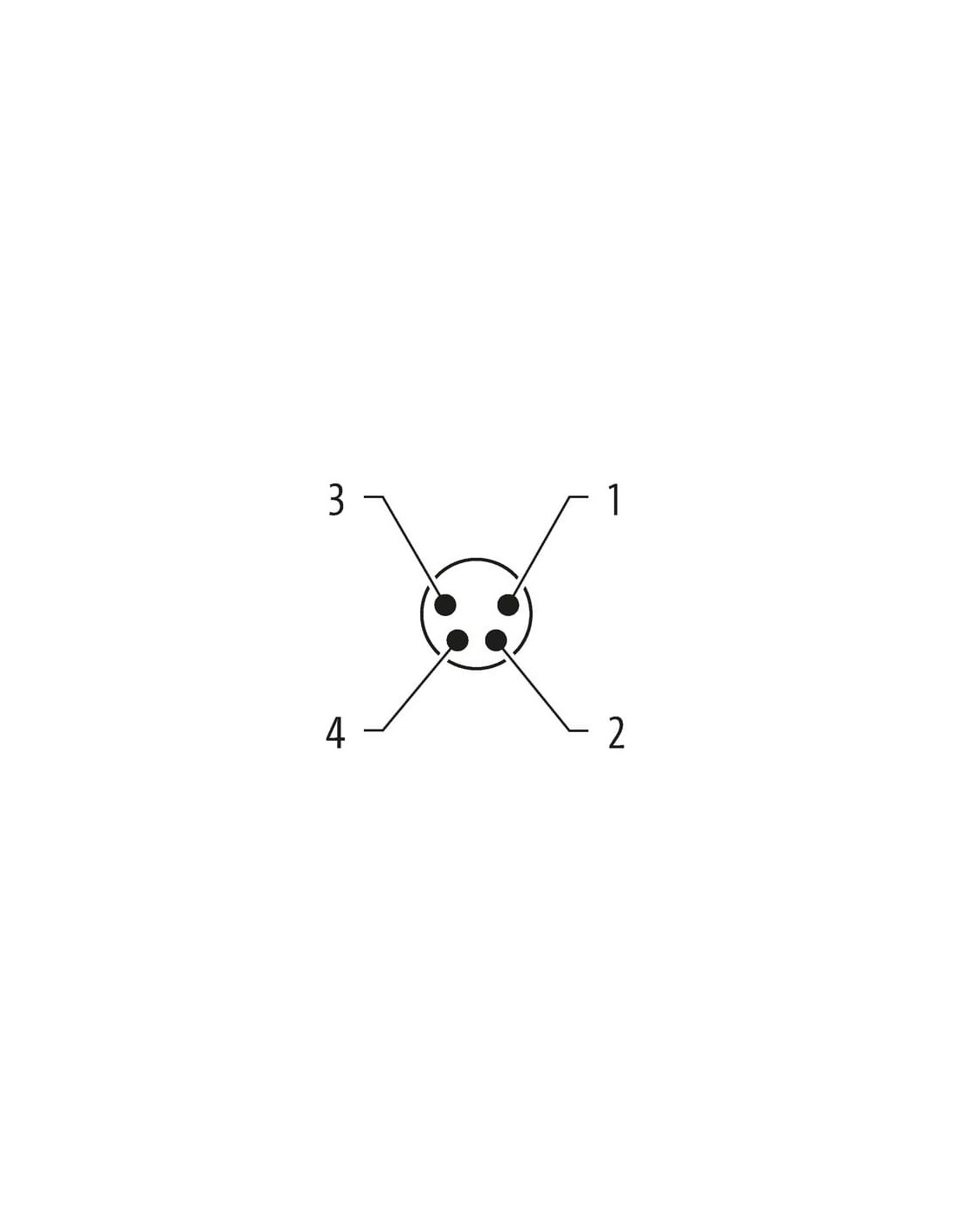

M8, 4-piny
ekranowany
Zaciski śrubowe
Przekrój portu: 0.14...0.5 mm²
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Materiał styk | Mosiądz |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 0,5 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | nickel plated |
| Blokada materiału | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 4 mm |
| Obszar zaciskowy maks. | 5,5 mm |
| Wysokość | 55 mm |
| Szerokość | 14 mm |
| Głębokość | 14 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

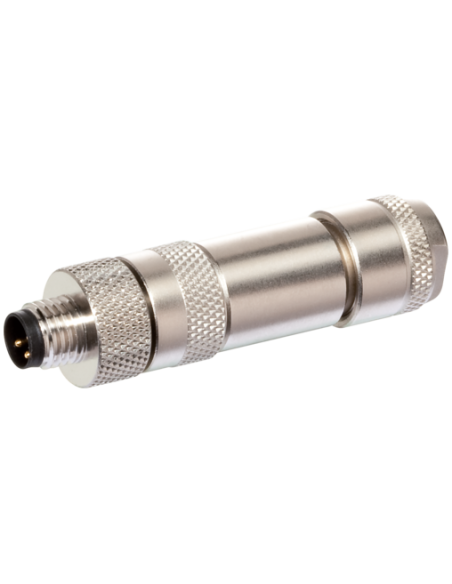

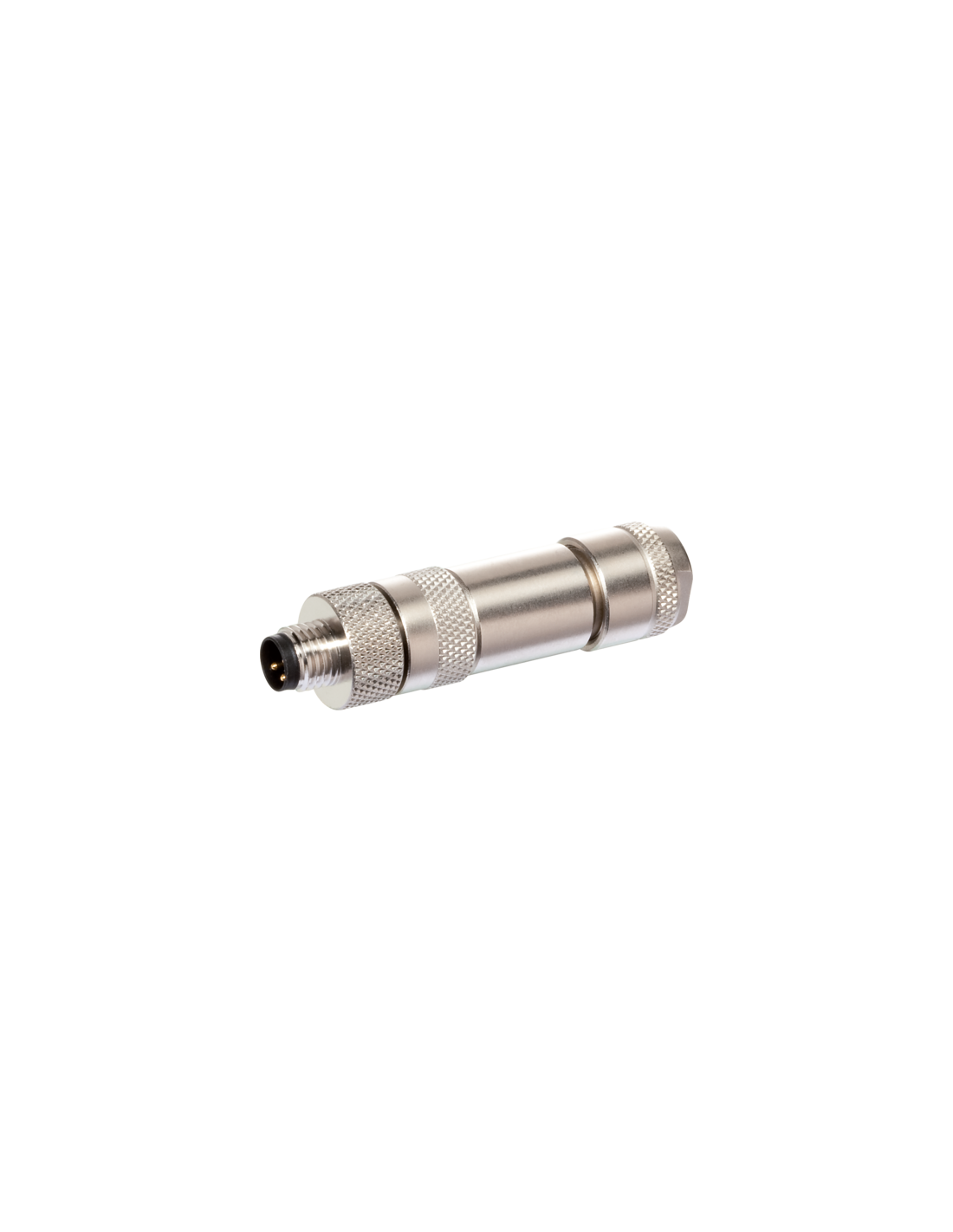

Wtyczka M8 męska prosta ekranowana 4-polowa – 7000-08651-0000000
Wtyczka M8 męska, prosta to wysokiej klasy złącze przemysłowe, dedykowane do zastosowań wymagających niezawodnego połączenia sygnałów w trudnych warunkach środowiskowych. Posiada 4 piny oraz solidną metalową obudowę, która zapewnia efektywne ekranowanie przed zakłóceniami elektromagnetycznymi. Model ten oznaczony jest kodem 7000-08651-0000000.
Najważniejsze zalety złącza M8 męskiego, ekranowanego
- Ekranowana konstrukcja – skutecznie minimalizuje wpływ zakłóceń elektromagnetycznych, co gwarantuje stabilną transmisję sygnałów.
- Stopień ochrony IP67 – odporność na pył i wodę umożliwia stosowanie złącza w wilgotnych, zapylonych lub narażonych na opryski środowiskach przemysłowych.
- Trwałość i niezawodność – obudowa z niklowanego mosiądzu zapewnia wysoką wytrzymałość mechaniczną oraz odporność na korozję.
- Uniwersalność – zaciski śrubowe umożliwiają podłączanie przewodów o różnych przekrojach, co ułatwia montaż w instalacjach automatyki przemysłowej.
- Szeroki zakres temperatur pracy – od -40°C do +85°C, dzięki czemu złącze sprawdzi się zarówno wewnątrz, jak i na zewnątrz obiektów.
Typowe zastosowania wtyczki M8 4-polowej
Złącze M8 męskie proste, 4-polowe znajduje szerokie zastosowanie w:
- systemach automatyki przemysłowej,
- czujnikach i urządzeniach pomiarowych,
- robotyce przemysłowej,
- połączeniach sygnałowych w maszynach i urządzeniach,
- integrowanych systemach sterowania,
- zastosowaniach wymagających odporności na drgania i wstrząsy.
Zastosowanie złącza M8 umożliwia szybkie i pewne połączenie komponentów bez konieczności lutowania przewodów. To rozwiązanie skraca czas instalacji oraz pozwala na łatwą konserwację i ewentualny demontaż.
Konstrukcja i montaż złącza M8 prostego, męskiego

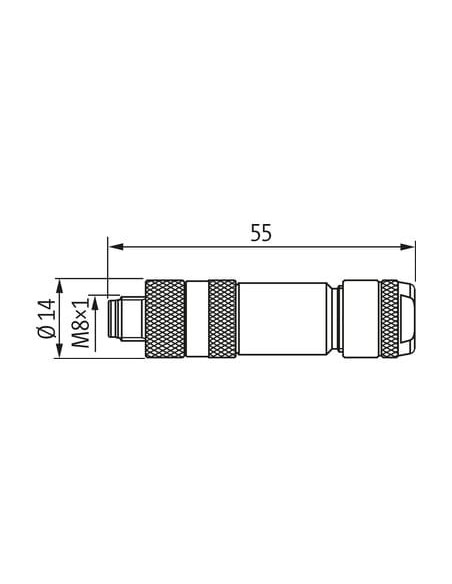

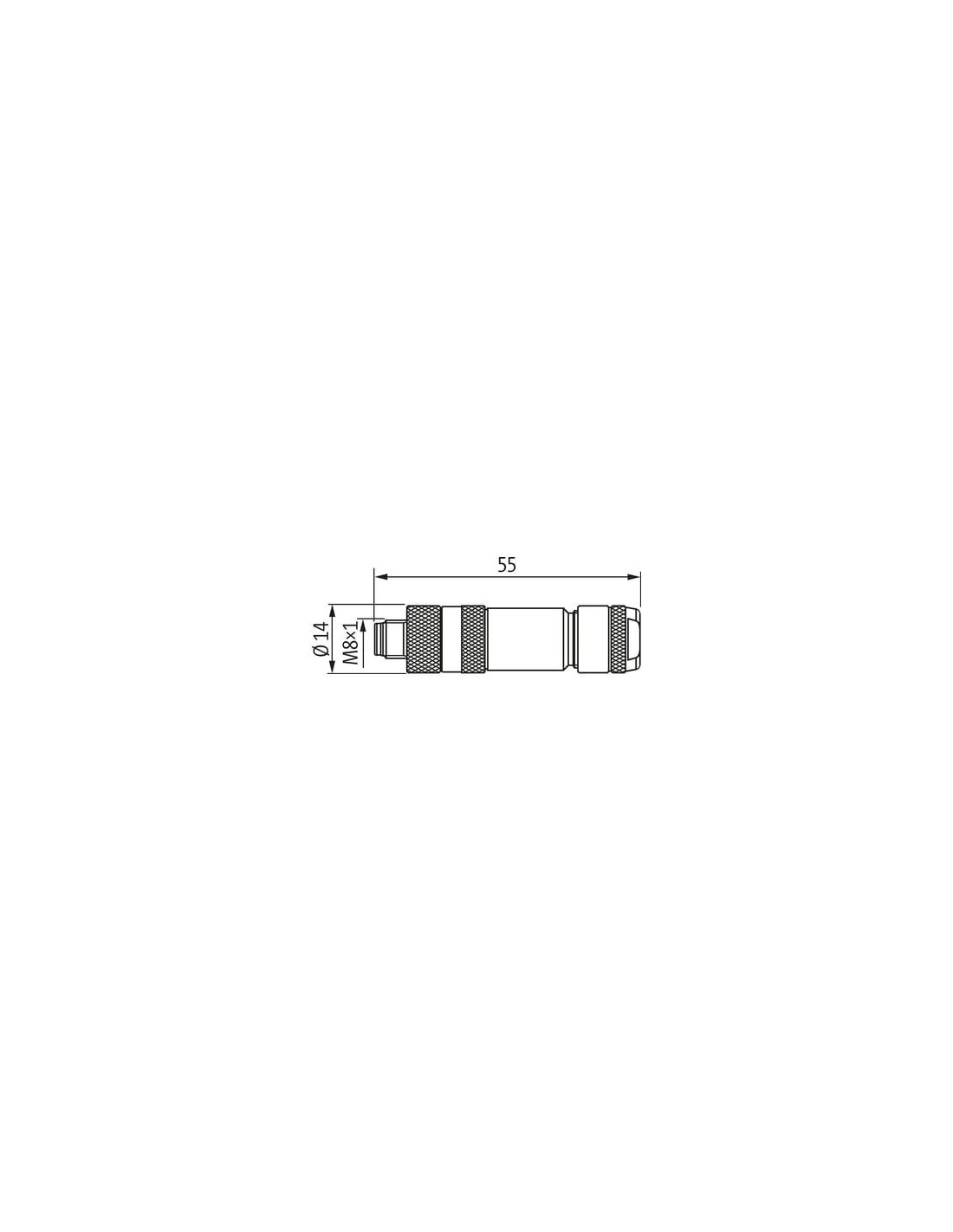

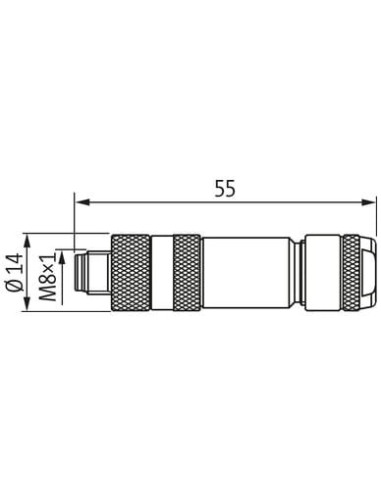

Wtyczka M8 posiada konstrukcję, która pozwala na prosty i wygodny montaż przewodów za pomocą zacisków śrubowych. Gwint montażowy M8 x 1 gwarantuje kompatybilność z wieloma gniazdami, a kompaktowe wymiary (długość 55 mm, średnica 14 mm) umożliwiają integrację nawet w ograniczonej przestrzeni. Obecność pozłacanych styków zapewnia optymalną przewodność i niezawodność połączenia na długie lata eksploatacji.
Bezpieczeństwo i niezawodność połączenia
Wytrzymałość na przepięcia na poziomie 1,5 kV oraz kategoria przepięcia III według norm EN 60664-1 i 60950-1 sprawiają, że złącze nadaje się do pracy w miejscach narażonych na awarie sieci elektroenergetycznej. Antywstrząsowa blokada zabezpiecza połączenie przed przypadkowym rozłączeniem, co zwiększa bezpieczeństwo i stabilność działania całej instalacji.
Podsumowanie – Wtyczka M8 4-polowa do automatyki i przemysłu
Męska wtyczka M8 prosta, 4-polowa to funkcjonalne, trwałe i niezawodne złącze dedykowane do wymagających aplikacji przemysłowych. Ekranowana konstrukcja i wysoki stopień ochrony czynią ją świetnym wyborem wszędzie tam, gdzie liczy się jakość sygnału oraz odporność na czynniki zewnętrzne. Praktyczne zastosowania obejmują zarówno szybkie prototypowanie, jak i profesjonalne instalacje maszyn i urządzeń przemysłowych.
