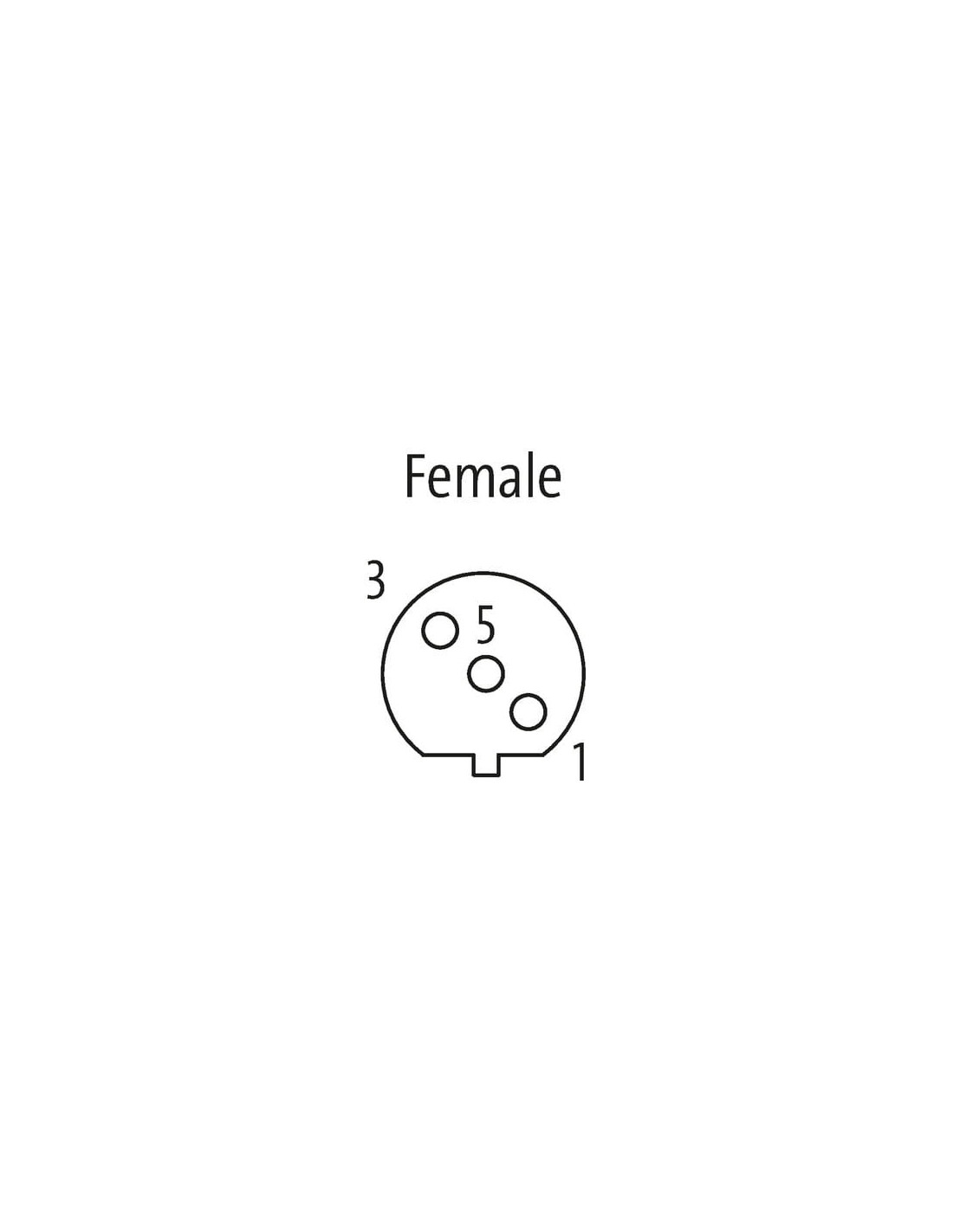

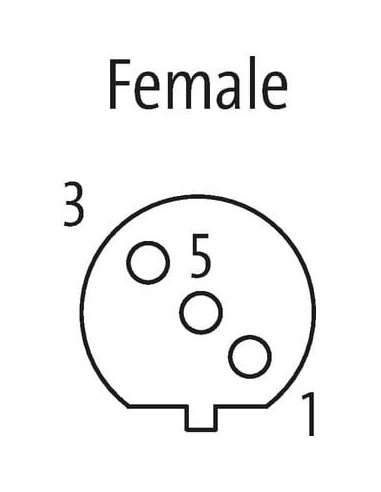

Żeński proste

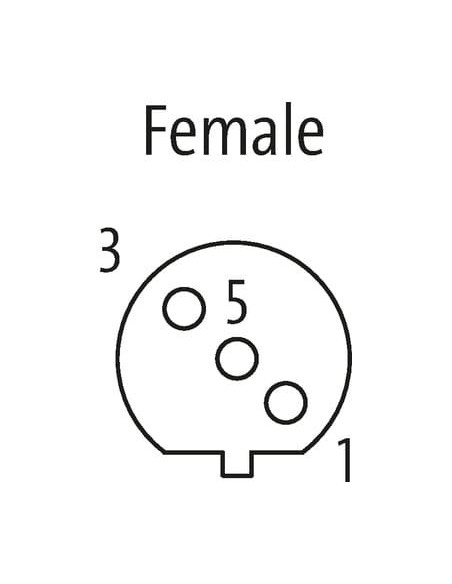

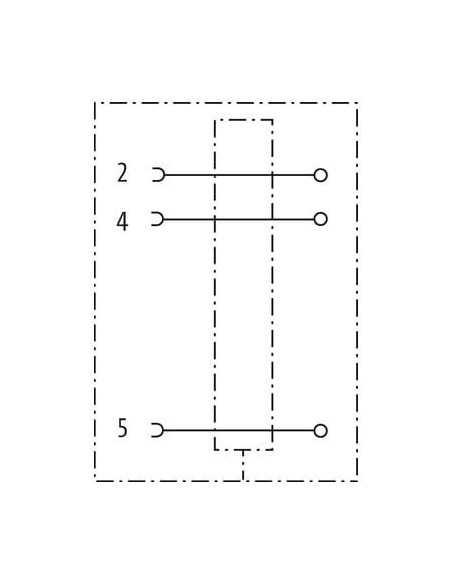

M12, 3-piny
Kodowanie B

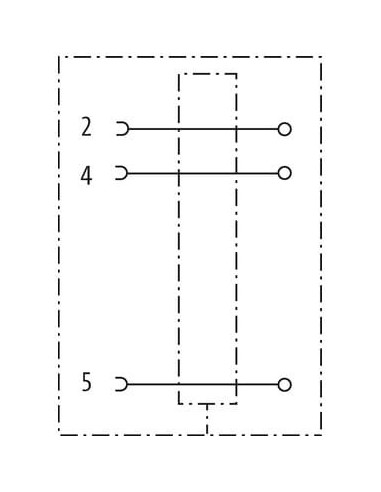

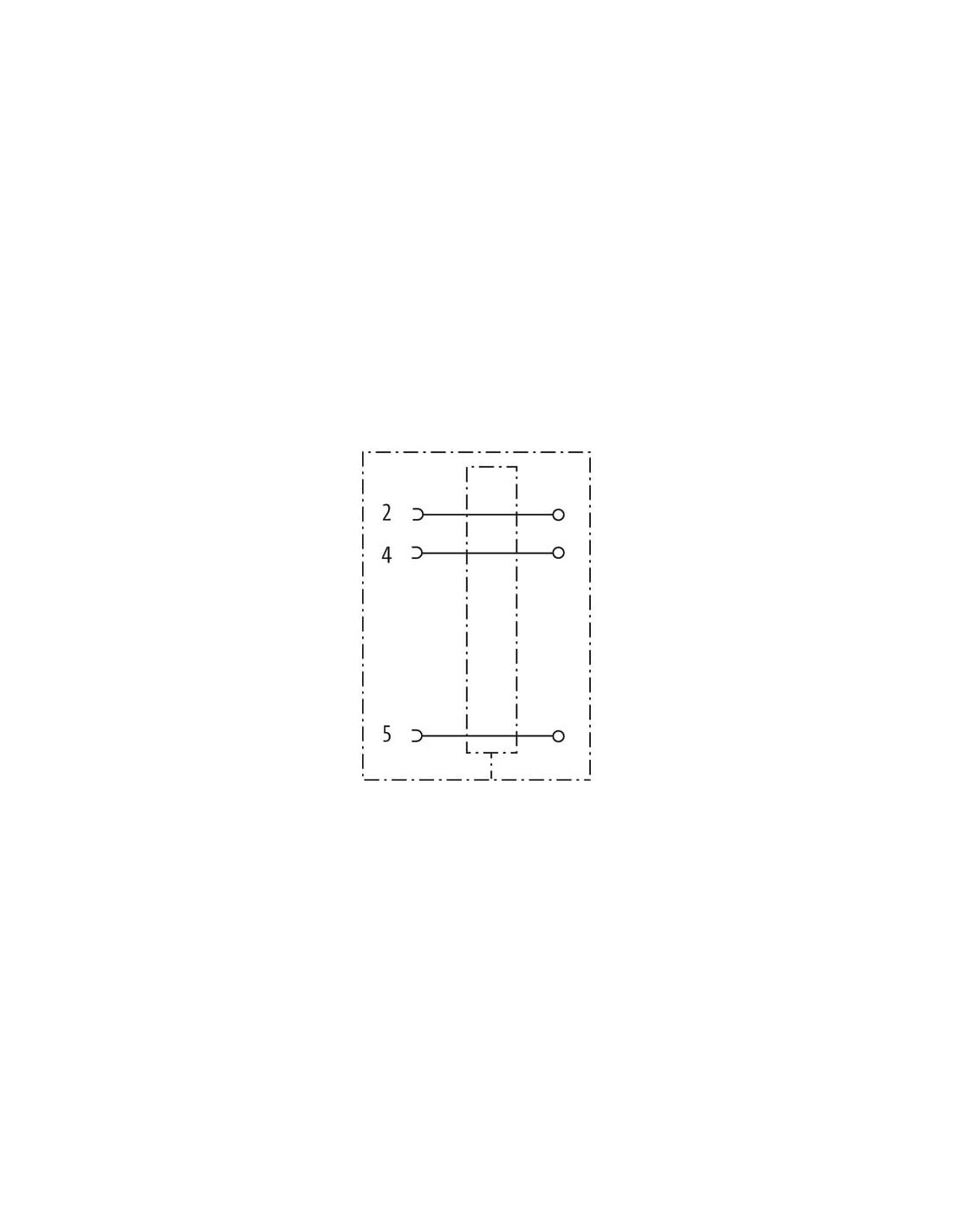

ekranowany
Zaciski nożowe
Zakres mocowania (Ø kabla): 7...8.8 mm
| Family construction form | M12 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 32 V |
| Napięcie robocze DC maks. | 32 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,25 mm² |
| Przekrój przyłącza maks. | 0,34 mm² |
| Numer AWG min. | 24 |
| Numer AWG maks. | 22 |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 2 mm |
| Wire insulation diameter max. | 2,6 mm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 7 mm |
| Obszar zaciskowy maks. | 8,8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

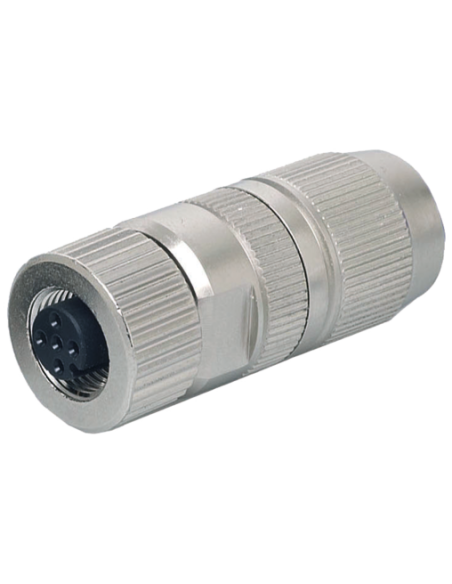

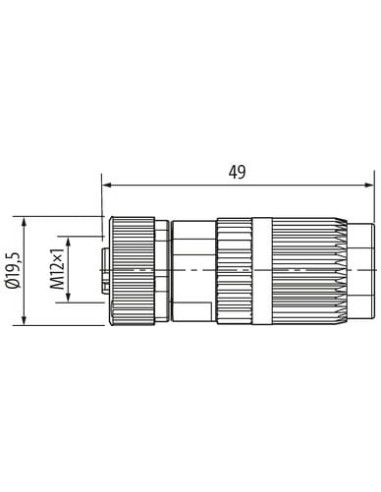

Wtyczka M12 żeńska prosta 3-polowa ekranowana – 7000-14221-0000000
Wtyczka M12 żeńska prosta z trzema pinami oraz ekranowaniem to niezawodny element połączeniowy, niezbędny w wielu systemach automatyki przemysłowej. Wersja z zaciskami nożowymi umożliwia szybki i pewny montaż przewodów, zapewniając stabilność oraz wysoką jakość połączenia.
Zalety i zastosowanie – wtyczka M12 żeńska 3-pinowa
Złącza typu M12 są powszechnie wykorzystywane w automatyce przemysłowej, systemach sterowania, czujnikach, urządzeniach pomiarowych oraz maszynach przemysłowych. Dzięki solidnej i ekranowanej konstrukcji, prezentowany model sprawdza się wszędzie tam, gdzie wymagana jest ochrona przed zakłóceniami elektromagnetycznymi oraz szczelność na poziomie IP67.
Oferowana wtyczka umożliwia tworzenie trwałych, niezawodnych i bezpiecznych połączeń w najbardziej wymagających warunkach przemysłowych. Prosta, kompaktowa forma oraz wysoka odporność mechaniczna ułatwiają montaż nawet w trudno dostępnych miejscach.
- Standard M12 – kompatybilność z szeroką gamą urządzeń przemysłowych
- Ekranowanie – ochrona przed zakłóceniami elektromagnetycznymi
- Bezpieczne połączenie – kodowanie B, zaciski nożowe
- Odporność na warunki zewnętrzne – szczelność IP67 (po skręceniu z odpowiednim gniazdem)
- Idealna do zastosowań w automatyce, mechatronice i instalacjach przemysłowych
Możliwości zastosowania złącza M12 żeńskiego ekranowanego
Złącze M12 żeńskie ekranowane można wykorzystywać w:
- Systemach czujników i aktuatorów
- Przemysłowych magistralach komunikacyjnych (np. Profibus, CAN-Bus)
- Automatyce budynkowej i integracji systemów
- Robotyce przemysłowej oraz stanowiskach produkcyjnych
- Instalacjach wymagających wysokiej szczelności i odporności na czynniki zewnętrzne
Wytrzymałość i trwałość – kluczowe cechy wtyczki M12 żeńskiej
Zastosowanie wytrzymałych materiałów oraz solidnej konstrukcji mechanicznej pozwala na korzystanie z prezentowanego złącza w środowiskach o podwyższonej wilgotności, zapyleniu oraz zmiennych temperaturach (zakres od -25°C do +85°C). Wtyczka została zaprojektowana z myślą o długotrwałej i niezawodnej eksploatacji w warunkach przemysłowych.
Podstawowe atuty złącza M12 3-polowego:
- Trwałość i szczelność – wysoki stopień ochrony IP67
- Szybki montaż – zaciski nożowe ułatwiające podłączenie przewodów
- Kodowanie typu B – gwarancja poprawnego połączenia
- Ekranowanie – zapewnienie integralności sygnału
- Szeroki zakres zastosowań – od automatów przemysłowych po nowoczesne linie produkcyjne
Wtyczka M12 żeńska, prosta, 3-polowa, ekranowana stanowi uniwersalne rozwiązanie dla instalatorów i konstruktorów, ceniących niezawodność i profesjonalizm w budowie systemów połączeniowych.
