Dostępny
Męski prosty
M12, 3-piny
Kodowanie B
ekranowany
Zaciski nożowe
Zakres mocowania (Ø kabla): 7...8.8 mm
| Family construction form | M12 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 32 V |
| Napięcie robocze DC maks. | 32 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,25 mm² |
| Przekrój przyłącza maks. | 0,34 mm² |
| Numer AWG min. | 24 |
| Numer AWG maks. | 22 |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 2 mm |
| Wire insulation diameter max. | 2,6 mm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 7 mm |
| Obszar zaciskowy maks. | 8,8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

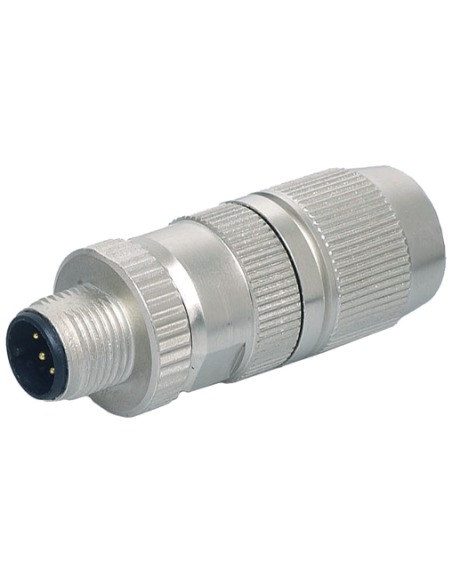

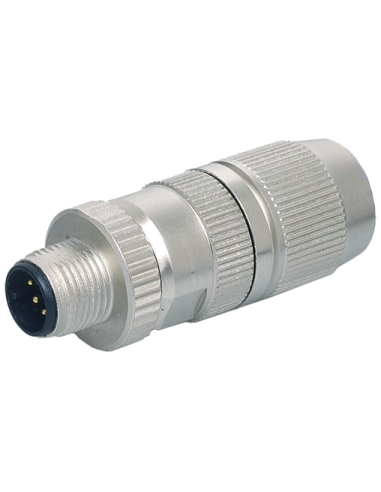

Wtyczka M12 męska prosta 3-polowa ekranowana – niezawodne połączenia przemysłowe
Wtyczka M12 męska, prosta, 3-polowa, ekranowana (kod produktu: 7000-14201-0000000) to profesjonalny komponent do instalacji automatyki przemysłowej oraz systemów sterowania. Wyposażona w męski prosty korpus oraz kodowanie typu B, gwarantuje kompatybilność z szeroką gamą urządzeń i przewodów.
Zastosowanie złączy M12 – uniwersalność i bezpieczeństwo
Złącza typu M12 są powszechnie wykorzystywane w aplikacjach przemysłowych, głównie do przesyłu sygnałów, zasilania oraz danych w trudnych warunkach środowiskowych. Dzięki wysokiemu stopniowi ochrony IP67, prezentowana wtyczka zapewnia skuteczną ochronę przed pyłem oraz wilgocią, nawet podczas intensywnej eksploatacji w przemyśle maszynowym, automatyzacji, instalacjach elektrycznych oraz systemach robotyki.
- Odporność na czynniki zewnętrzne – szczelność IP67 oznacza, że złącze jest w pełni chronione przed wnikaniem pyłu oraz wodą podczas chwilowego zanurzenia.
- Ekranowanie – zabezpiecza przed zakłóceniami elektromagnetycznymi, co czyni złącze odpowiednim do zastosowań w środowiskach wymagających wysokiej jakości transmisji sygnału.
- Zakres średnicy kabla – elastyczność montażu dzięki obsłudze kabli o średnicy od 7 do 8,8 mm.
- Szeroki zakres temperatur pracy – stabilność i niezawodność połączeń w zakresie od -25°C do +85°C.
Typowe zastosowania wtyczki M12 ekranowanej B-kodowanej
Wtyczka M12 męska 3-polowa sprawdzi się wszędzie tam, gdzie wymagana jest niezawodność i bezpieczeństwo transmisji sygnałów oraz energii. Typowe zastosowania obejmują:
- Systemy automatyki przemysłowej
- Robotyka
- Panele sterownicze i rozdzielnice
- Infrastruktura transportowa i kolejowa
- Przemysł spożywczy (odporność na czyszczenie, pył i wilgoć)
- Układy czujnikowe oraz systemy bezpieczeństwa
Budowa i zalety techniczne złącza M12

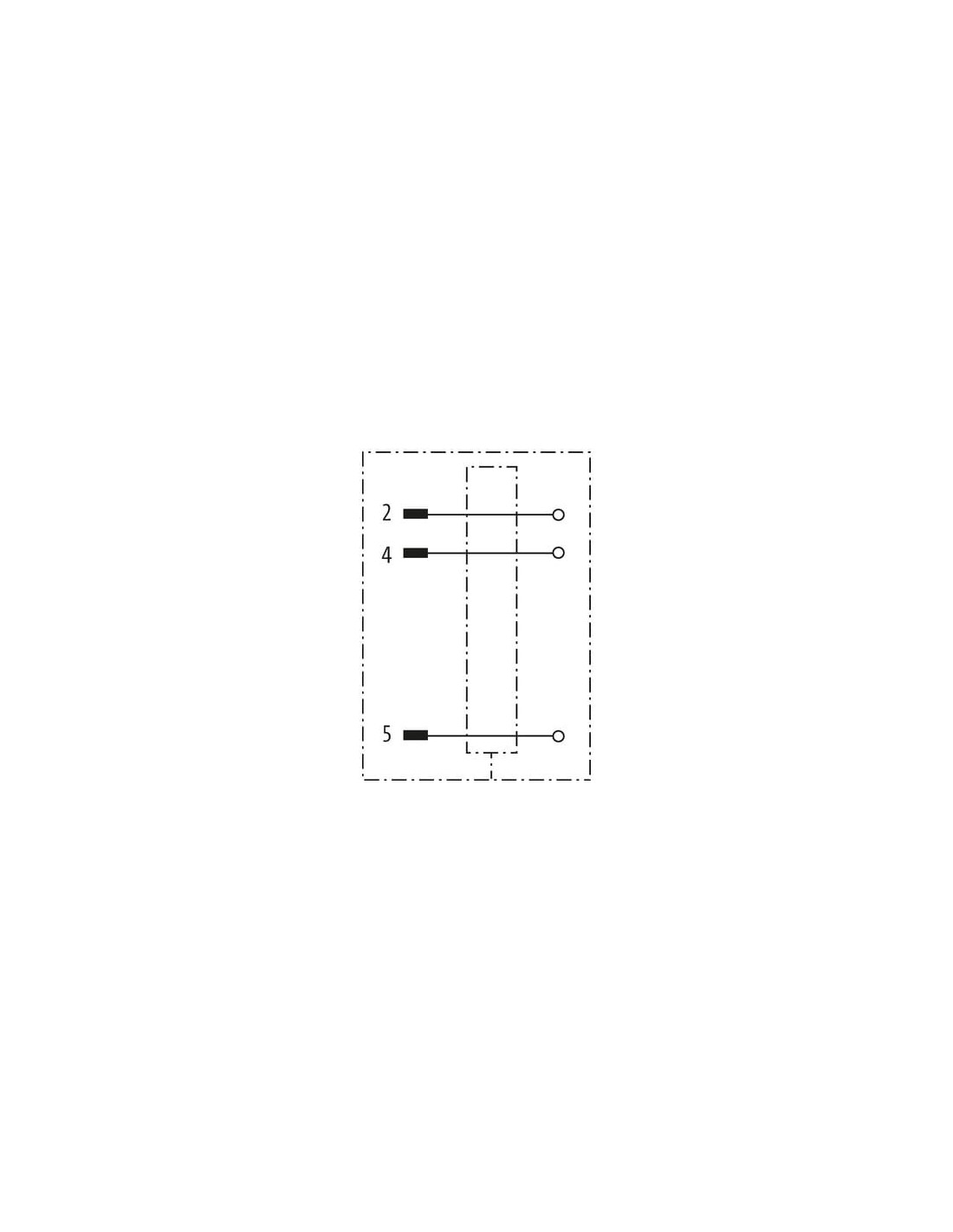

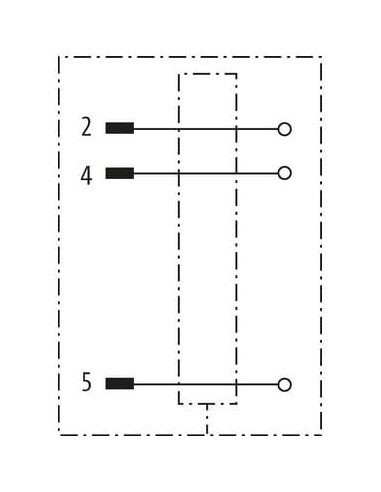

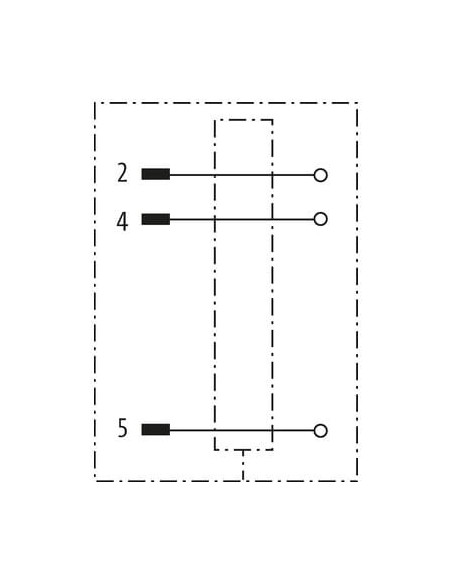

Wtyczka jest wyposażona w trzy piny oraz wysokiej jakości zaciski nożowe, co zapewnia pewne i trwałe połączenie kabli o przekroju 0,25–0,34 mm² (AWG 24–22). Solidna, ekranowana obudowa gwarantuje odporność na zakłócenia oraz długą żywotność nawet w wymagających warunkach przemysłowych.
Konstrukcja i prosty montaż umożliwiają szybkie podłączenie przewodów zarówno w nowych, jak i w już istniejących instalacjach, bez konieczności stosowania specjalistycznych narzędzi.
Ważne informacje dotyczące instalacji złączy M12
Podczas instalacji zaleca się stosowanie dodatkowych środków ochronnych, takich jak opaski kablowe, w celu zabezpieczenia wtyczki przed uszkodzeniami mechanicznymi. Należy również przestrzegać odpowiedniego promienia gięcia przewodów, aby zachować pełen poziom szczelności oraz niezawodności połączenia, zgodnie z wymaganiami klasy IP67.
Wtyczka M12 męska B-kodowana, prosta, ekranowana to optymalne rozwiązanie dla każdego, kto oczekuje trwałości, uniwersalności i pewności połączenia w aplikacjach przemysłowych.
