M12 F&B Pro
Męski 90°

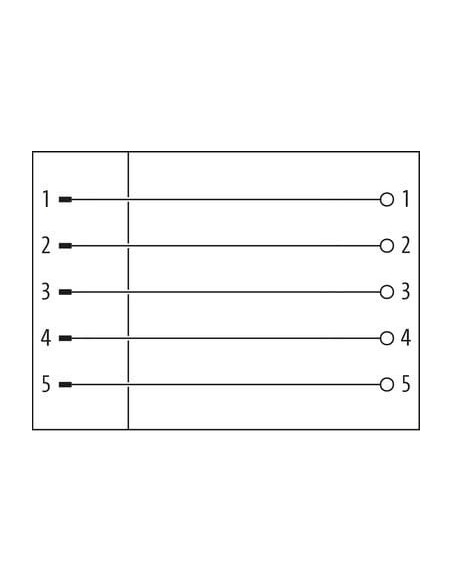

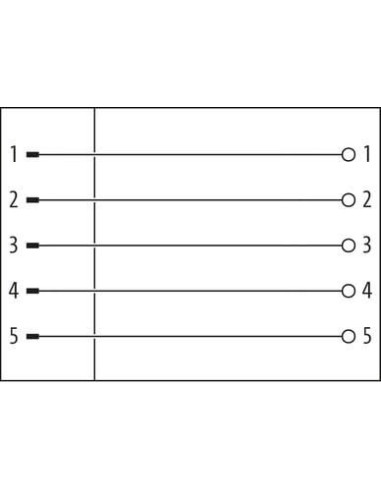

5-piny
Zaciski śrubowe
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP69K |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,25 mm² |
| Przekrój przyłącza maks. | 1 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
| Rozwartość klucza | SW19 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | EPDM |
| Materiał obudowa | PA |
| Blokada materiału | Stal szlachetna |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Obszar zaciskowy min. | 3,5 mm |
| Obszar zaciskowy maks. | 6 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 100 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

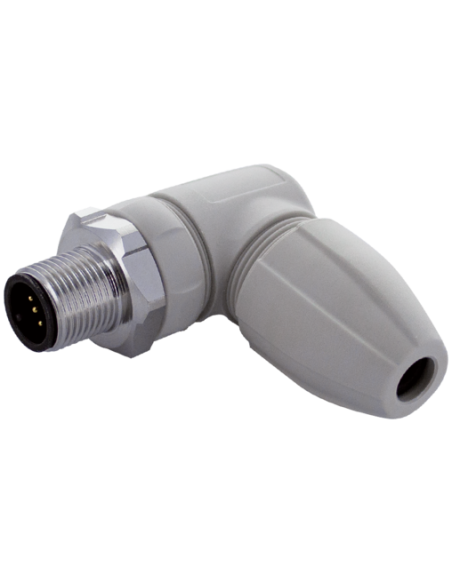

Wtyczka M12 męska kątowa F&B PRO 5-pinowa – profesjonalne rozwiązanie dla wymagających aplikacji
Wtyczka M12 męska kątowa F&B PRO 7024-12841-0000000 to wysokiej jakości element złączeniowy, dedykowany przemysłowi spożywczemu, farmaceutycznemu oraz miejsca o bardzo wysokich wymaganiach higienicznych i odporności środowiskowej. Konstrukcja kątowa 90° umożliwia wygodny montaż w miejscach o ograniczonej przestrzeni, zapewniając jednocześnie solidne i trwałe połączenie w najtrudniejszych warunkach.
Specjalistyczna wtyczka M12 męska – do zastosowań w przemyśle spożywczym i farmaceutycznym
Złącze M12 F&B PRO wyróżnia się odpornością na agresywne media oraz szerokim zakresem temperatur roboczych od -25°C do +100°C. Dzięki temu może być stosowane w urządzeniach i instalacjach podlegających częstym procesom mycia z wykorzystaniem środków chemicznych oraz wysokiego ciśnienia.
- Stopień ochrony IP65, IP67, IP68, IP69K – gwarancja szczelności oraz odporności na wodę i pył
- Konstrukcja odporna na mycie gorącą wodą oraz dezynfekcję
- Wytrzymałość mechaniczna i trwałość dzięki materiałom wysokiej jakości
Budowa i zalety zastosowania wtyczki kątowej M12 F&B PRO
Zastosowanie materiałów takich jak PA (obudowa), stal szlachetna (blokada) oraz EPDM (uszczelka) zapewnia wyjątkową odporność na korozję, uszkodzenia mechaniczne oraz działanie substancji chemicznych.
Konstrukcja umożliwia szybkie i pewne połączenie przewodów za pomocą zacisków śrubowych, pozwalając na pracę z przekrojem przewodów od 0,25 do 1 mm². Zastosowanie standardu M12 x 1 umożliwia łatwą integrację z szeroką gamą urządzeń automatyki przemysłowej.
Typowe zastosowania złącza M12 męskiego kątowego 5-pinowego
- Automatyka spożywcza i farmaceutyczna
- Systemy myjące oraz instalacje CIP/SIP
- Linie produkcyjne wymagające szczelnych połączeń sygnałowych
- Strefy o wysokiej wilgotności i częstych zmianach temperatury
- Urządzenia pomiarowe i kontrolne
Bezpieczeństwo i niezawodność instalacji
Wtyczka wyposażona jest w solidne zabezpieczenia mechaniczne, takie jak dodatkowe uszczelki oraz gwinty montażowe, umożliwiające skuteczne zabezpieczenie przed poluzowaniem podczas pracy. Aby uzyskać pełną szczelność, zaleca się, aby złącza były prawidłowo zainstalowane i dokręcone.
Zaleca się stosowanie dodatkowych środków ochronnych, takich jak opaski kablowe, aby uniknąć nadmiernych naprężeń mechanicznych i zachować wysoki stopień ochrony IP przez cały okres eksploatacji.
Uniwersalność i wszechstronność wykorzystania wtyczek M12 F&B PRO
Kątowa wtyczka M12 męska sprawdza się doskonale w aplikacjach, gdzie wymagana jest nie tylko odporność na warunki środowiskowe, ale także kompaktowy montaż i wysoka niezawodność połączenia sygnałowego lub zasilającego. Dzięki 5 pinom możliwe jest przesyłanie sygnałów lub energii w różnych systemach automatyki – zarówno do czujników, jak i elementów wykonawczych.
