Dostępny
Żeński proste

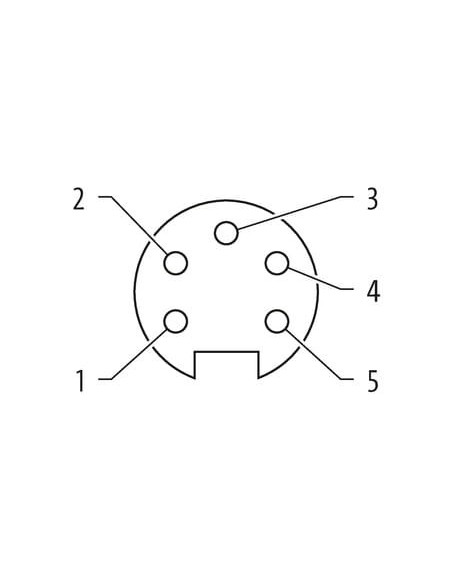

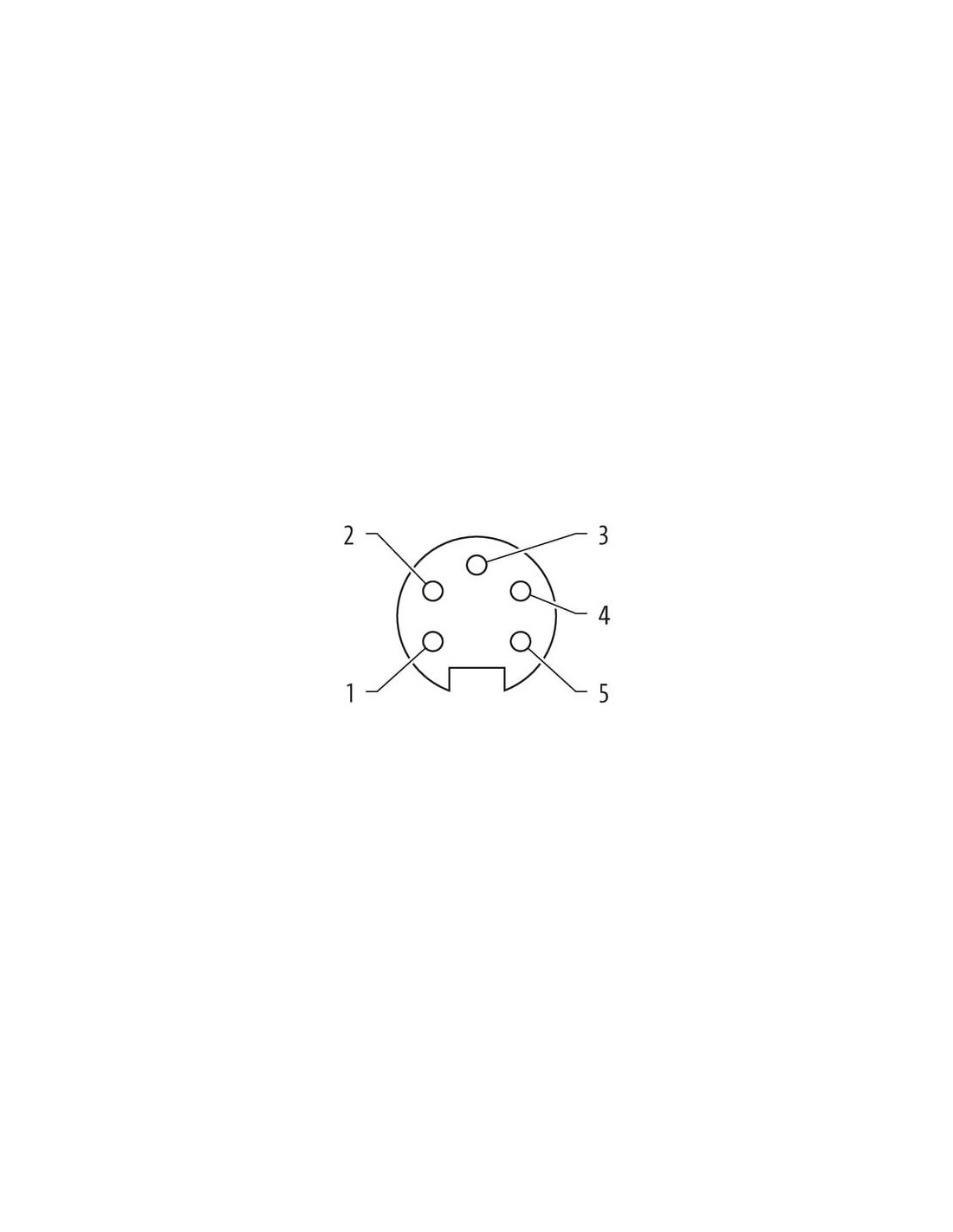

7/8" (5-piny)
Zaciski śrubowe
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 1,5 Nm |

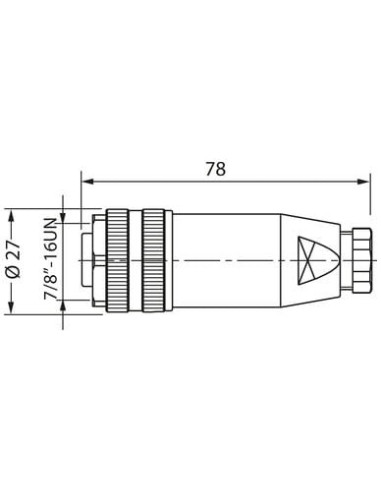

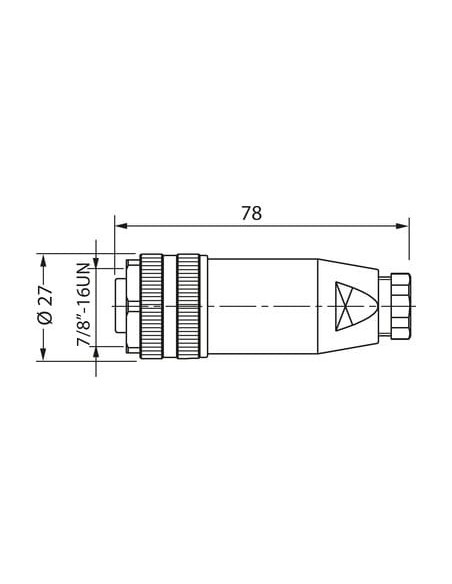

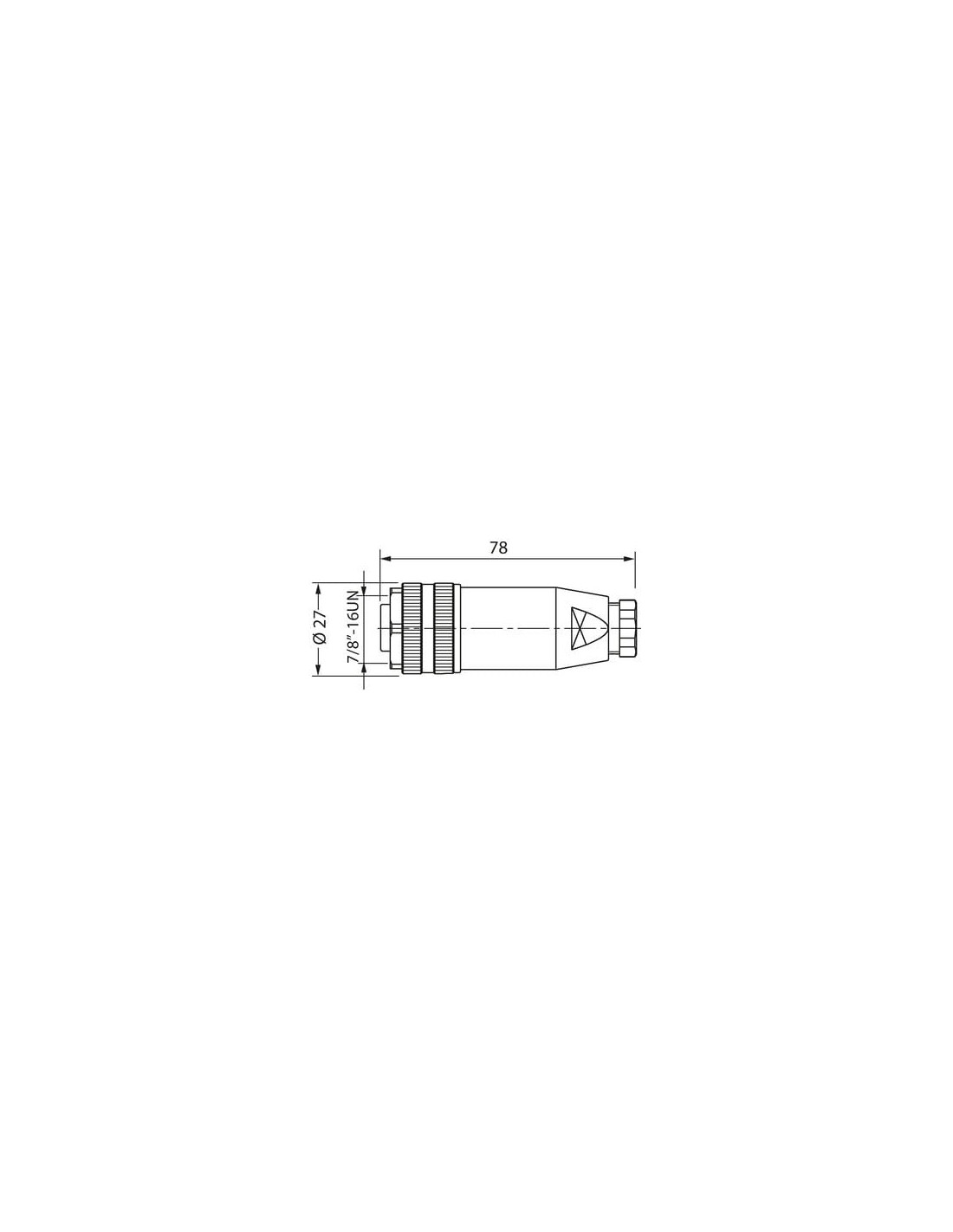

| Gwint | 7/8" |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 9 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

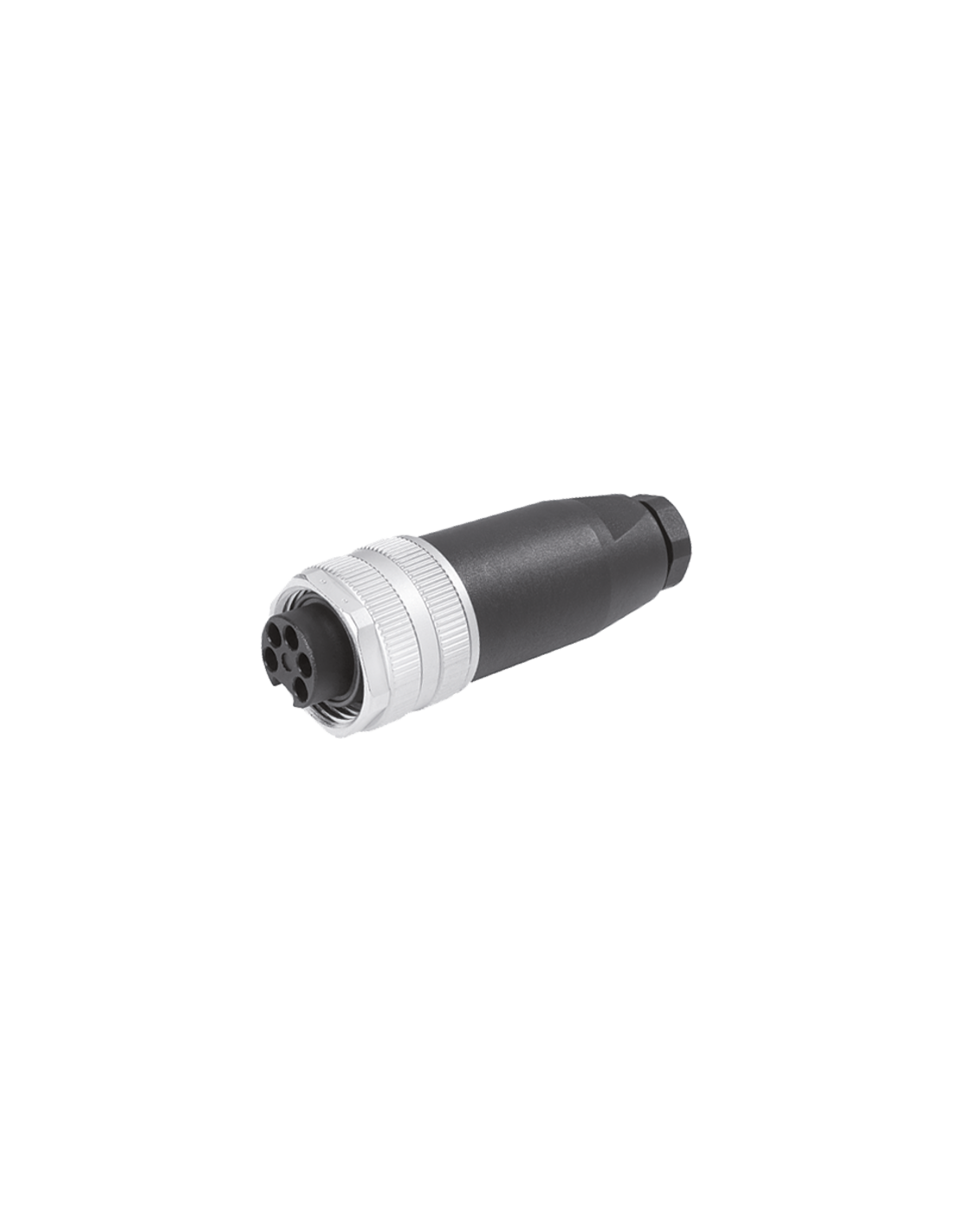

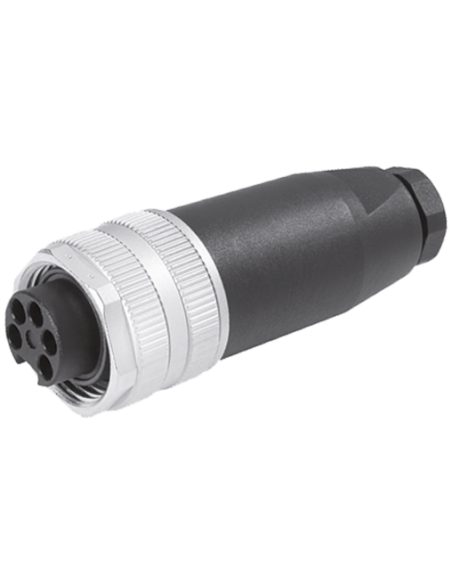

Wtyczka 7/8" żeńska prosta 5-pinowa do zastosowań przemysłowych
Wtyczka 7/8" żeńska prosta o kodzie 7000-78201-0000000 to element przyłączeniowy wysokiej jakości, przystosowany do pracy w wymagających warunkach przemysłowych. Przeznaczona jest do szybkiego i niezawodnego podłączania urządzeń automatyki, maszyn, czujników oraz elementów wykonawczych w systemach sterujących.
Złącze 7/8" 5-pin – niezawodność i wszechstronność
Wtyczka posiada pięć pinów oraz zaciski śrubowe, co umożliwia łatwy i pewny montaż przewodów o przekroju do 1,5 mm². Gwint o rozmiarze 7/8" gwarantuje solidne połączenie oraz ochronę przed poluzowaniem. Produkt ten charakteryzuje się prostą, ergonomiczną konstrukcją, która pozwala na zastosowanie przy przewodach o średnicy od 6 do 8 mm.
Wytrzymała budowa – idealna do pracy w trudnych warunkach
Obudowa z tworzywa sztucznego charakteryzuje się wysoką odpornością chemiczną oraz na działanie olejów, co pozwala na wykorzystanie złącza w środowisku przemysłowym narażonym na kontakt z substancjami agresywnymi. Stopień ochrony IP67 zapewnia bezpieczeństwo użytkowania w warunkach podwyższonej wilgotności i zapylenia, pod warunkiem, że wtyczka została prawidłowo zamontowana.
Typowe zastosowania złącza 7/8" żeńskiego, prostego
- Połączenia urządzeń automatyki przemysłowej
- Podłączanie czujników, siłowników, zaworów oraz silników
- Instalacje maszyn i linii produkcyjnych
- Systemy sterowania oraz rozdzielnice elektryczne
- Aplikacje wymagające szybkiego serwisowania i wymiany podzespołów
Konstrukcja ułatwiająca montaż i bezpieczeństwo użytkowania
Wtyczka wyposażona jest w mechanizm zabezpieczający przed poluzowaniem oraz możliwość stosowania zabezpieczeń przeciwwstrząsowych, co zwiększa trwałość połączenia nawet podczas intensywnej eksploatacji maszyn. Metalowa powłoka blokady (niklowana) oraz korpus wykonany z wytrzymałego odlewu ciśnieniowego zapewniają ochronę przed uszkodzeniami mechanicznymi.
Bezpieczeństwo i odporność na czynniki zewnętrzne
Złącze spełnia wymogi dotyczące ochrony IP67 wg normy EN IEC 60529, dzięki czemu jest odpowiednie do pracy w szerokim zakresie temperatur: od -25°C do +85°C. Zaleca się stosowanie elementów odciążających (np. opasek zaciskowych), aby dodatkowo zabezpieczyć przewód przed przeciążeniami mechanicznymi.
Dlaczego warto wybrać wtyczkę 7/8" 5-pin z zaciskami śrubowymi?
- Prosty montaż bez konieczności lutowania
- Wytrzymałość na trudne warunki i agresywne media
- Odpowiednia do zasilania urządzeń o prądzie do 9A oraz napięciu do 250V AC/DC
- Uniwersalność – kompatybilność z wieloma urządzeniami przemysłowymi
- Solidne połączenie dzięki śrubowemu systemowi zacisków i zabezpieczeniu przeciwwstrząsowemu
