Dostępny
Ethernet CAT5
Żeński proste

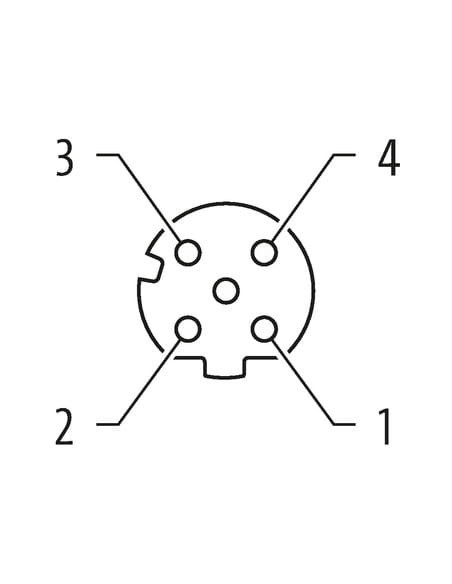

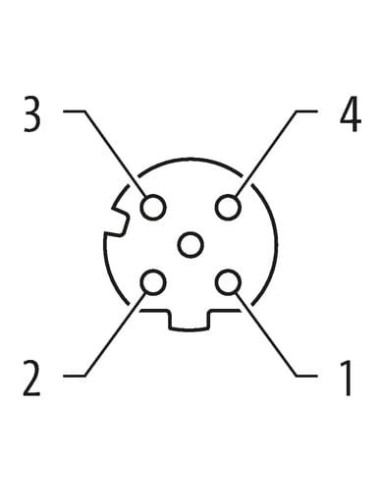

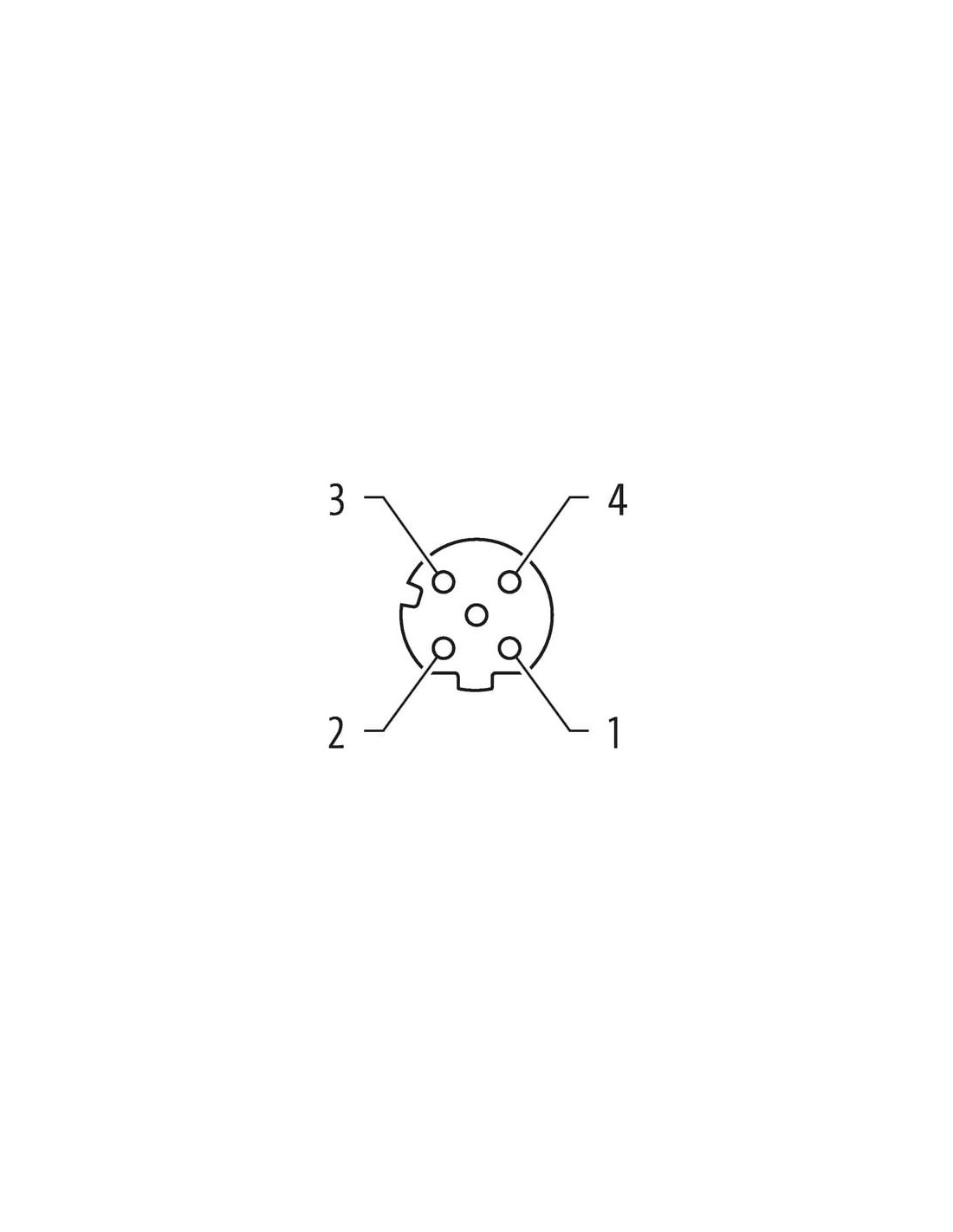

M12, 4-piny
Kodowanie D

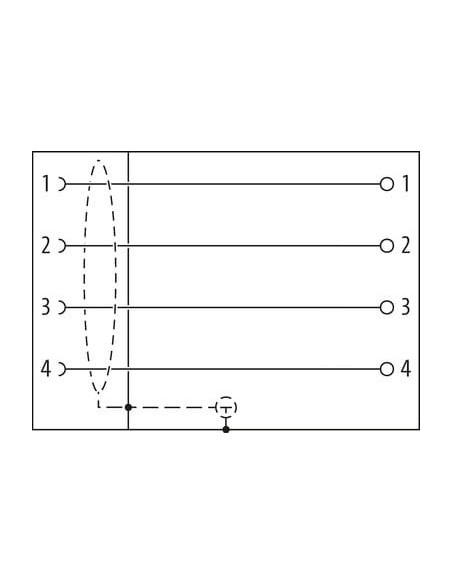

ekranowany
Zaciski nożowe
Zakres mocowania (Ø kabla): 4.5...8.8 mm
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Kodowanie | D |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 50 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
| Duplex | Full duplex |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 0,34 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 22 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 4,5 mm |
| Obszar zaciskowy maks. | 8,8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

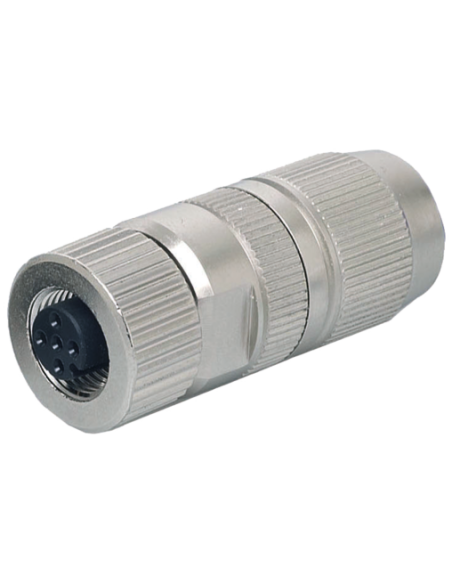

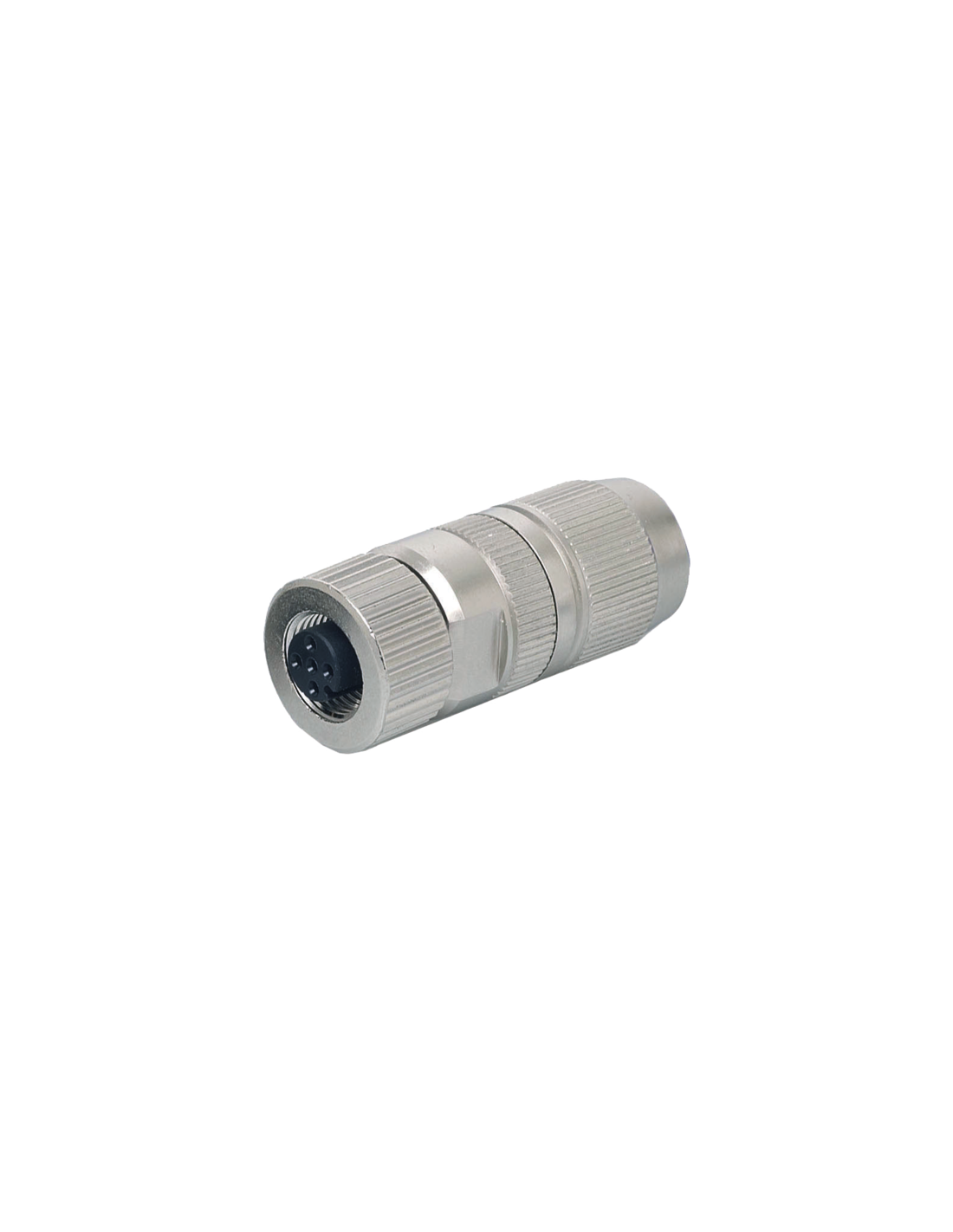

Wtyczka M12 żeńska ekranowana Ethernet D-code 4-polowa – 7000-14621-0000000
Wtyczka M12 żeńska, ekranowana to niezawodne rozwiązanie przeznaczone do połączeń w przemysłowych sieciach Ethernet o wysokich wymaganiach względem niezawodności transmisji oraz trwałości połączeń. Złącze w standardzie D-coding jest kompatybilne z aplikacjami Ethernet CAT5, co umożliwia szybką i stabilną transmisję danych do 100 MBit/s w środowiskach przemysłowych. Korpus wtyczki wykonany z niklowanego odlewu cynkowego zapewnia skuteczną ochronę elektromagnetyczną oraz odporność na wpływy środowiska.
Bezpieczne i trwałe połączenia w trudnych warunkach – Wtyczka M12 Ethernet
Wtyczka M12 (D-coding) wyróżnia się wysokim stopniem ochrony IP65 oraz IP67, dzięki czemu doskonale sprawdza się w aplikacjach narażonych na kurz, wilgoć i drgania. Solidna obudowa oraz zabezpieczenie przeciwwstrząsowe zapewniają pewny montaż i bezawaryjną pracę nawet w wymagających zastosowaniach.
- Przemysłowe sieci Ethernet – dedykowana do urządzeń sieciowych, czujników, kamer przemysłowych oraz sterowników PLC.
- Automatyzacja i robotyka – stosowana w robotach, liniach produkcyjnych i systemach transportowych.
- Szybki montaż – zaciski nożowe umożliwiają sprawne i niezawodne podłączenie przewodów o średnicy 4,5–8,8 mm.
Wtyczka M12 żeńska D-codowana – najważniejsze zalety
- Odporność na warunki zewnętrzne: Praca w temperaturze od -40°C do +85°C pozwala na zastosowanie w szerokim zakresie aplikacji przemysłowych.
- Ekranowanie zapewniające bardzo dobrą ochronę przed zakłóceniami elektromagnetycznymi.
- Wytrzymałość mechaniczna: Odporny na uszkodzenia mechaniczne korpus oraz bezpieczny system blokady.
- Pełna zgodność ze standardami Ethernet CAT5 oraz normami ISO/IEC 11801:2002 i EN 50173-1.
- Uniwersalność zastosowania dzięki możliwości pracy w systemach o napięciu do 50 V AC/DC i prądzie do 4 A na każdy styk.
Typowe zastosowania wtyczki M12 Ethernet D-code
Wtyczka M12 4-polowa typu D-coding dedykowana jest do zastosowań w automatyce przemysłowej, systemach transportowych, instalacjach maszyn oraz rozbudowanych sieciach Ethernet w środowiskach o podwyższonej wilgotności i zapyleniu. Dzięki swojej solidnej konstrukcji i prostemu montażowi znajduje zastosowanie zarówno w instalacjach stacjonarnych, jak i w mobilnych częściach maszyn.
- Przemysłowe sieci komunikacyjne i sterownicze
- Połączenia maszynowe i rozdzielnice
- Systemy bezpieczeństwa, monitoring oraz rejestracja danych
Wtyczka M12 Ethernet D-code to gwarancja stabilnych i trwałych połączeń w każdym wymagającym środowisku przemysłowym.
