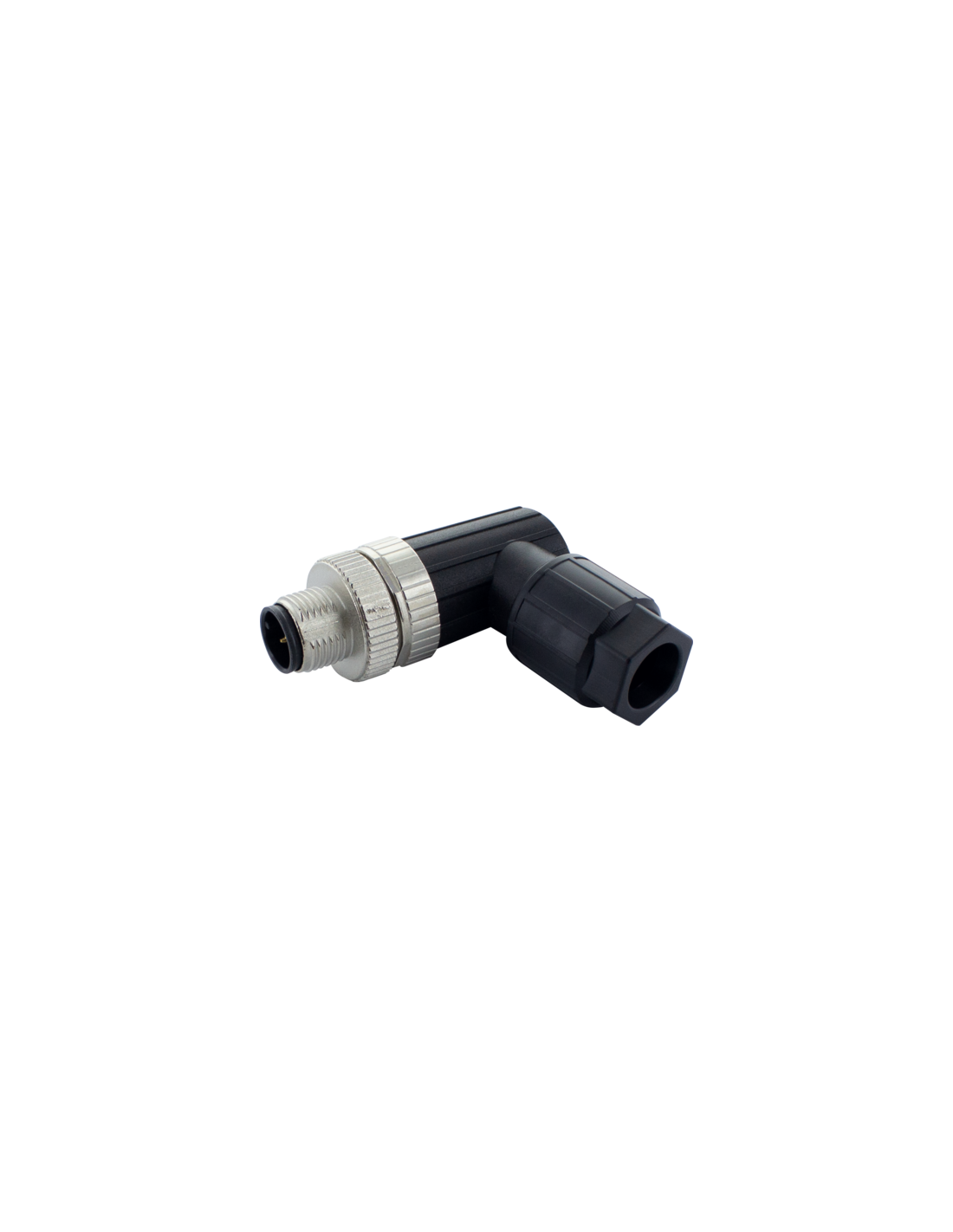

Męski 90°
M12, 5-piny
Kodowanie A
Przyłącze sprężynowe push-lock
Zakres mocowania (Ø kabla): 4...8 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | male |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Bronze |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Typ montażu | samozłączne |
| Family construction form | Przyłącze sprężynowe push-lock |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 48 V |
| Napięcie robocze DC | 60 V |
| Napięcie robocze AC maks. (UL) | 250 V |
| Prąd roboczy na styk (UL) | 4 A |
| Prąd roboczy na styk maks. (40 °C) | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Dane techniczne | Instalowanie
| Cross section connection with wire end ferrule min. | 0,08 mm² |
| Cross section connection with wire end ferrule max. | 0,5 mm² |
| Cross section connection without wire end ferrule min. | 0,14 mm² |
| Cross section connection without wire end ferrule max. | 0,75 mm² |
| Cross section connection with wire end ferrule AWG min. | 28 AWG |
| Cross section connection with wire end ferrule AWG max. | 20 AWG |
| Cross section connection without wire end ferrule AWG min. | 26 AWG |
| Cross section connection without wire end ferrule AWG max. | 18 AWG |
Instalowanie | Podłączanie
| Connection information | Przyłącze sprężynowe push-lock |
| Rozwartość klucza | SW18 |
| Cykle wtykowe min. | 100 |
Instalowanie | Układ pinów
| Kodowanie | A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Rezystancja izolacji min. | 100 MΩ |
| Kategoria przepięcia (EN 60950-1) | II |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | pozłacane |
| Materiał uszczelka | NBR |
| Materiał obudowa | PA |
| Materiał mocowanie styków | PA66 |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 4 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

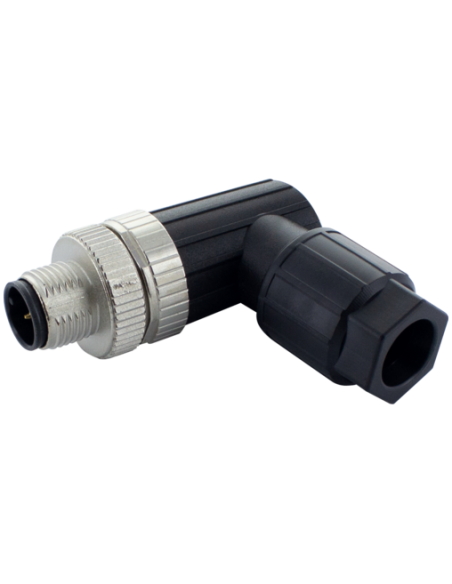

Złącze M12 kątowe 90° męskie – 5-pinowe, kodowanie A, z szybkim zaciskiem push-lock
Złącze M12 męskie kątowe 90° (kod produktu: 7000-13911-0000000) to profesjonalny element przeznaczony do połączeń elektrycznych w środowisku przemysłowym. Rozwiązanie to umożliwia szybkie i wygodne podłączanie przewodów w miejscach o ograniczonej przestrzeni montażowej, zwiększając elastyczność instalacji.
Główne zalety i charakterystyka techniczna złącza M12 90° 5-pin kod A
- Kątowy korpus 90° – oszczędność miejsca przy montażu w pobliżu ścian lub innych komponentów.
- 5-pinowa konstrukcja – zapewnia uniwersalność zastosowań zarówno dla sygnałów, jak i zasilania.
- Kodowanie A – standard przemysłowy do transmisji sygnałów i zasilania.
- Szybkie złącze typu push-lock – wygodne i bezpieczne podłączenie przewodów bez użycia narzędzi.
- Wytrzymała obudowa z PA – wysoka odporność chemiczna i na oleje, gwarantująca długowieczność nawet w wymagających warunkach.
- Stopień ochrony IP65, IP67 – skuteczna ochrona przed kurzem i wodą, także podczas mycia.
- Możliwość montażu drgań oraz zabezpieczenie przeciwwstrząsowe.
- Zakres średnicy kabla: 4-8 mm.
Typowe zastosowania złącza M12 kątowego 90°
Złącze M12 5-pinowe kątowe 90° jest szeroko wykorzystywane w branży automatyki przemysłowej, budowie maszyn, liniach produkcyjnych oraz w systemach sterowania i monitoringu. Złącze pozwala na łączenie czujników, aktuatorów, modułów I/O oraz innych urządzeń przemysłowych wymagających niezawodnych i szczelnych połączeń elektrycznych.
- Instalacje automatyki przemysłowej
- Łączenie czujników i aktuatorów
- Szybkie wymiany oraz serwisowanie komponentów w maszynach
- Nowoczesne linie produkcyjne i systemy pakowania
- Zastosowanie w systemach logistyki i magazynowania
Odporna i bezpieczna budowa – wysoka niezawodność połączenia M12
Obudowa złącza została wykonana z odpornego tworzywa sztucznego (PA), a styki z brązu pokrytego złotem, co minimalizuje ryzyko utleniania i utraty przewodności. Uszczelnienie wykonane z NBR zapewnia dodatkową ochronę przed wilgocią i zabrudzeniami. Całość zaprojektowano z myślą o pracy w szerokim zakresie temperatur od -40°C do 85°C.
Prosty i pewny montaż złącza M12 kątowego 90°
Przyłącze sprężynowe typu push-lock umożliwia szybkie wykonanie połączenia bez użycia specjalistycznych narzędzi, co znacznie ułatwia prace instalacyjne i serwisowe. Złącze pozwala na wielokrotne podłączanie i rozłączanie bez utraty połączenia mechanicznego czy elektrycznego.

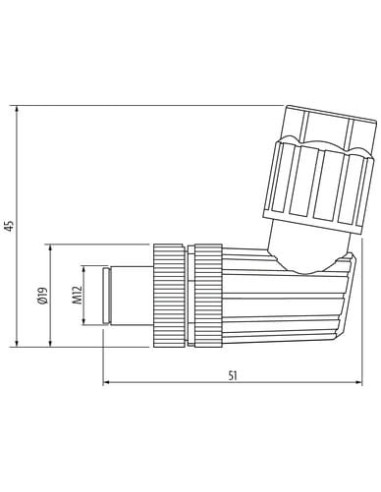

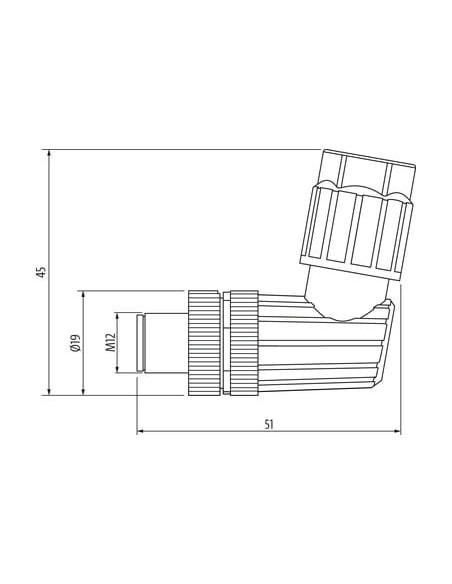

Schemat połączeń oraz wymiary złącza M12 90° 5-pin
- Korpus: M12 x 1
- Rozstaw pinów: zgodny z normą DIN EN 61076-2-101 (M12)
- Minimalna ilość cykli łączeniowych: 100
- Wymiary: długość 51 mm, szerokość 19 mm, wysokość 45 mm
Wybierając złącze M12 kątowe 90° męskie 5-pin, kod A, otrzymujesz niezawodny i solidny komponent, który gwarantuje stabilność, szczelność i odporność połączeń elektrycznych nawet w najtrudniejszych warunkach przemysłowych.
