Męski prosty
M12, 5-piny
Kodowanie A
Push-Lock-connection
Zakres mocowania (Ø kabla): 4...8 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Bronze |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Typ montażu | samozłączne |
| Family construction form | Przyłącze sprężynowe push-lock |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 48 V |
| Napięcie robocze DC | 60 V |
| Napięcie robocze AC maks. (UL) | 250 V |
| Prąd roboczy na styk (UL) | 4 A |
| Prąd roboczy na styk maks. (40 °C) | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Dane techniczne | Instalowanie
| Cross section connection with wire end ferrule min. | 0,08 mm² |
| Cross section connection with wire end ferrule max. | 0,5 mm² |
| Cross section connection without wire end ferrule min. | 0,14 mm² |
| Cross section connection without wire end ferrule max. | 0,75 mm² |
| Cross section connection with wire end ferrule AWG min. | 28 AWG |
| Cross section connection with wire end ferrule AWG max. | 20 AWG |
| Cross section connection without wire end ferrule AWG min. | 26 AWG |
| Cross section connection without wire end ferrule AWG max. | 18 AWG |
Instalowanie | Podłączanie
| Connection information | Przyłącze sprężynowe push-lock |
| Rozwartość klucza | SW18 |
| Cykle wtykowe min. | 100 |
Instalowanie | Układ pinów
| Kodowanie | A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Rezystancja izolacji min. | 100 MΩ |
| Kategoria przepięcia (EN 60950-1) | II |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | pozłacane |
| Combustibility class (UL94) | V-0 |
| Materiał uszczelka | NBR |
| Materiał obudowa | PA |
| Materiał mocowanie styków | PA66 |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 4 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

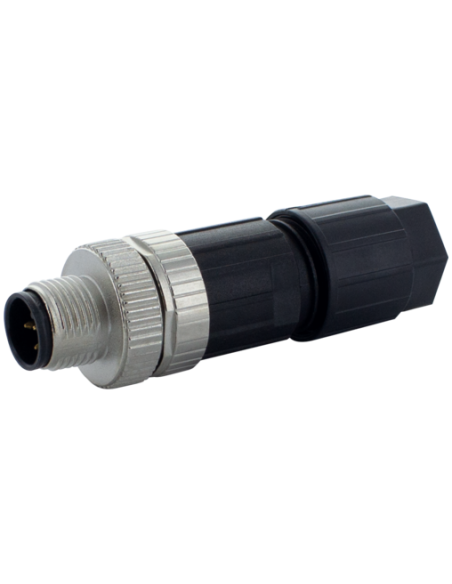

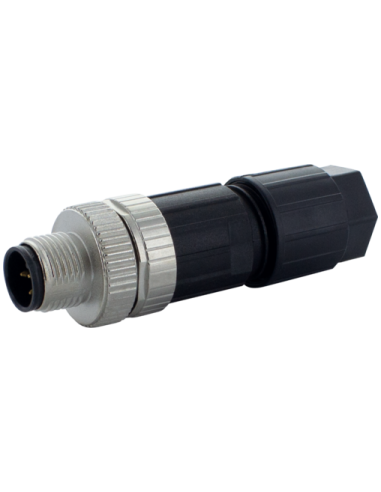

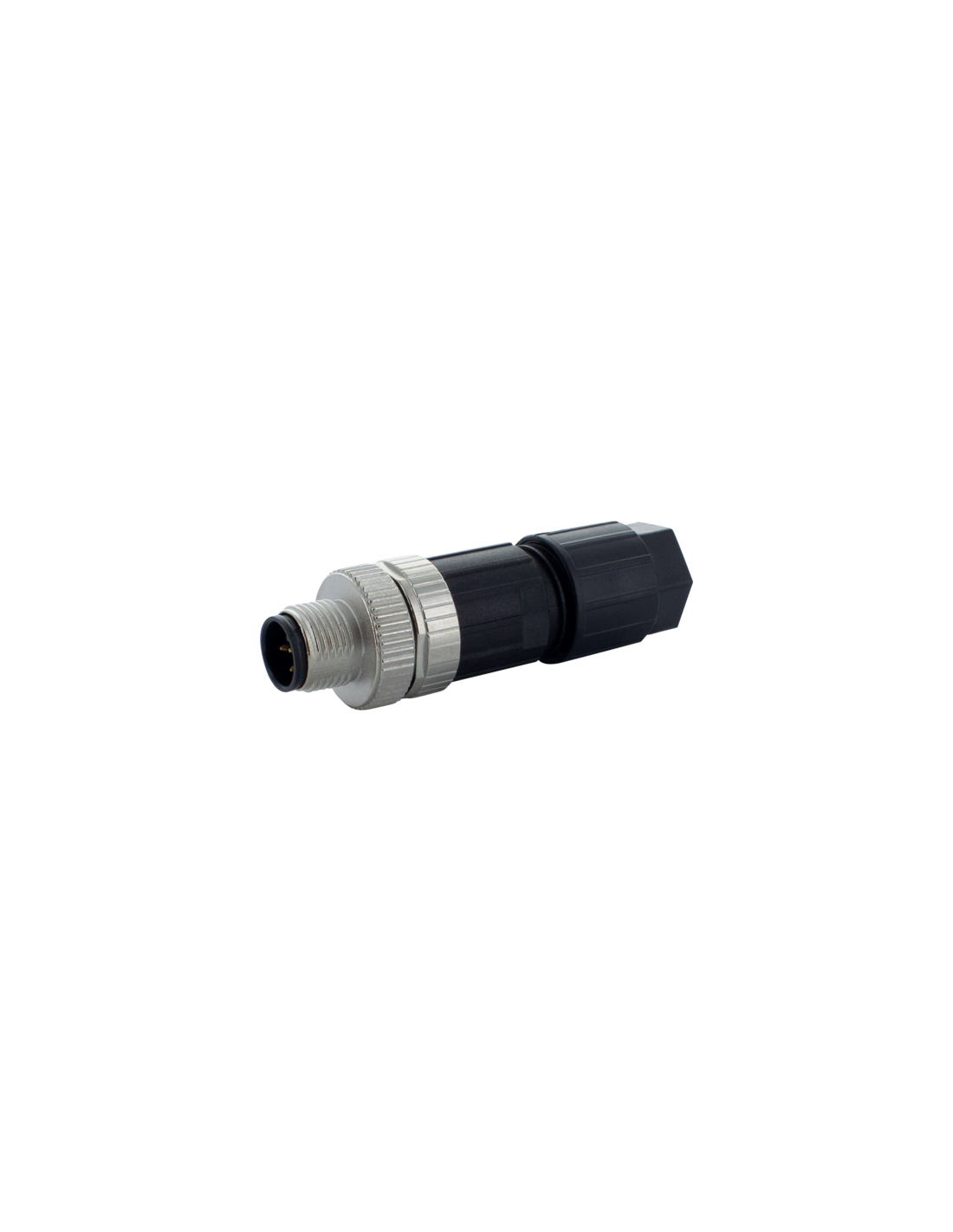

Wtyczka M12 męska, prosta, 5-polowa – niezawodne połączenia przemysłowe
Wtyczka M12 męska, prosta, 5-polowa o kodzie produktu 7000-13901-0000000 to wysokiej jakości złącze elektryczne, stworzone z myślą o wymagających aplikacjach przemysłowych. Dzięki budowie zgodnej z normą DIN EN 61076-2-101, produkt zapewnia pewność i bezpieczeństwo pracy w najbardziej wymagających środowiskach.
Zastosowania i możliwości wykorzystania wtyczki M12 5-polowej
Wtyczka M12 męska, prosta, 5-polowa doskonale sprawdza się w wielu obszarach automatyki przemysłowej, transportu, robotyki, a także maszyn sterujących i pomiarowych. Jest powszechnie stosowana do:
- Podłączania czujników i siłowników
- Tworzenia magistrali komunikacyjnych w maszynowniach i liniach produkcyjnych
- Połączeń systemów bezpieczeństwa oraz urządzeń sterujących
- Integracji systemów sterowania i przesyłu sygnałów w automatyce
- Rozwiązań wymagających odporności na warunki środowiskowe i wysokiej szczelności
Najważniejsze cechy i zalety wtyczki M12 męskiej, prostej, 5-polowej
- Wytrzymała konstrukcja – korpus wykonany z tworzywa sztucznego PA o wysokiej odporności chemicznej i olejowej oraz styki z brązu pokryte warstwą złota.
- Stopień ochrony IP65 / IP67 – zabezpieczenie przed wilgocią i pyłem również w trudnych warunkach przemysłowych.
- Prosty montaż – szybki i pewny system opisany jako "Push-Lock", bez konieczności lutowania.
- Uniwersalność zastosowań – możliwość użycia kabli o średnicy od 4 do 8 mm, zaciskanie zarówno z tulejkami, jak i bez.
- Odporność na wstrząsy – stabilność połączenia nawet w przypadku intensywnych wibracji czy ruchów.
- Szeroki zakres temperatur pracy – od -40°C do +85°C.
- Standardowe kodowanie A oraz 5 pinów – kompatybilność z większością urządzeń automatyki przemysłowej.
Bezpieczeństwo oraz trwałość w każdych warunkach
Złącze M12 proste 5-polowe wykonane jest zgodnie z wysokimi normami bezpieczeństwa i jakości. Oprócz wysokiej trwałości mechanicznej oferuje również doskonałą ochronę elektryczną – minimalna rezystancja izolacji wynosi 100 MΩ, a odporny na zanieczyszczenia trzeci stopień zapewnia niezawodność w trudnych środowiskach produkcyjnych.
Wtyczka umożliwia minimum 100 cykli łączeniowych, co przekłada się na długą żywotność oraz obniżenie kosztów eksploatacji i konserwacji instalacji elektrycznych.
Uniwersalność i kompatybilność – rysunek techniczny i układ pinów

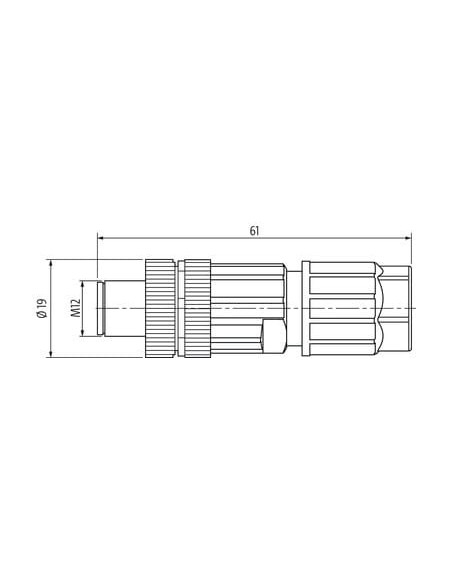

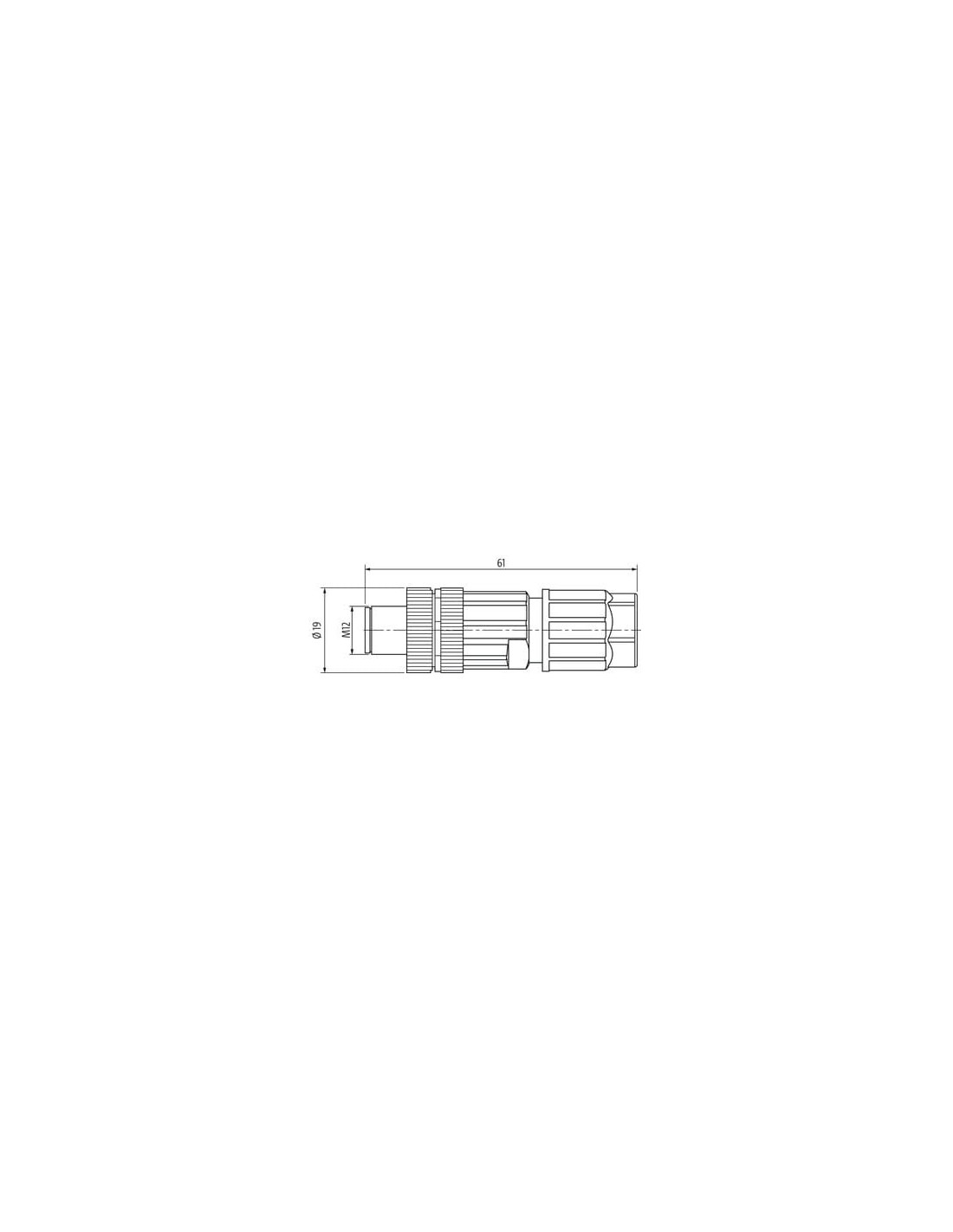

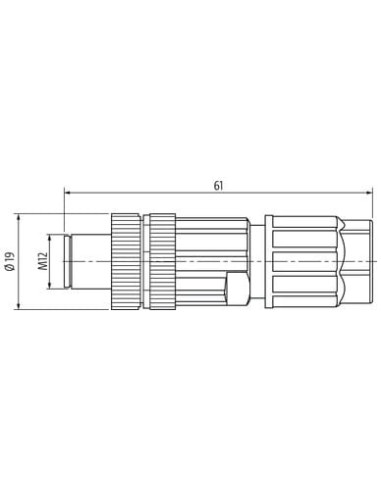

Prosta wtyczka M12 posiada standardowy układ pinów (5-polowy), co ułatwia podłączanie do popularnych czujników, sterowników i urządzeń automatyki. Jej kompaktowe wymiary (długość 61 mm, średnica 19 mm) oraz gwint M12 x 1 sprawiają, że jest wygodna w instalacji nawet w ograniczonej przestrzeni.
Typowe branże i aplikacje korzystające z wtyczki M12, 5-polowej
- Automatyka przemysłowa
- Robotyka i systemy transportowe
- Maszyny produkcyjne i rozdzielnie sterujące
- Systemy pomiarowe i kontrolne
- Sektor spożywczy, farmaceutyczny i chemiczny – dzięki odporności na środki czyszczące oraz oleje.
Solidność, bezpieczeństwo i szerokie możliwości zastosowania czynią wtyczkę M12 męską, prostą, 5-polową jednym z najczęściej wybieranych rozwiązań dla profesjonalistów w branży elektrotechnicznej oraz automatyce przemysłowej.
