Dostępny
Męski 90°
M12, 5-piny
Zaciski śrubowe
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,6 Nm |
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | male |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW18 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Typ montażu | samozłączne |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. (40 °C) | 7,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
| Rotation option | 90° (4 outlet directions) |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Obszar zaciskowy min. | 2,5 mm |
| Obszar zaciskowy maks. | 8 mm |

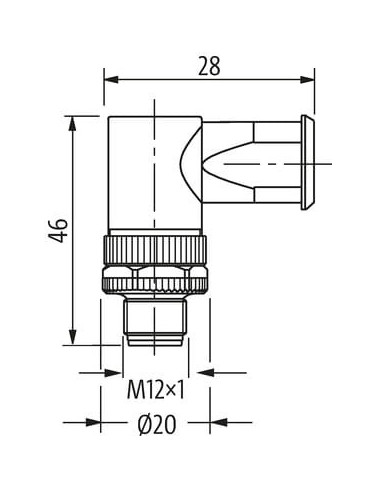

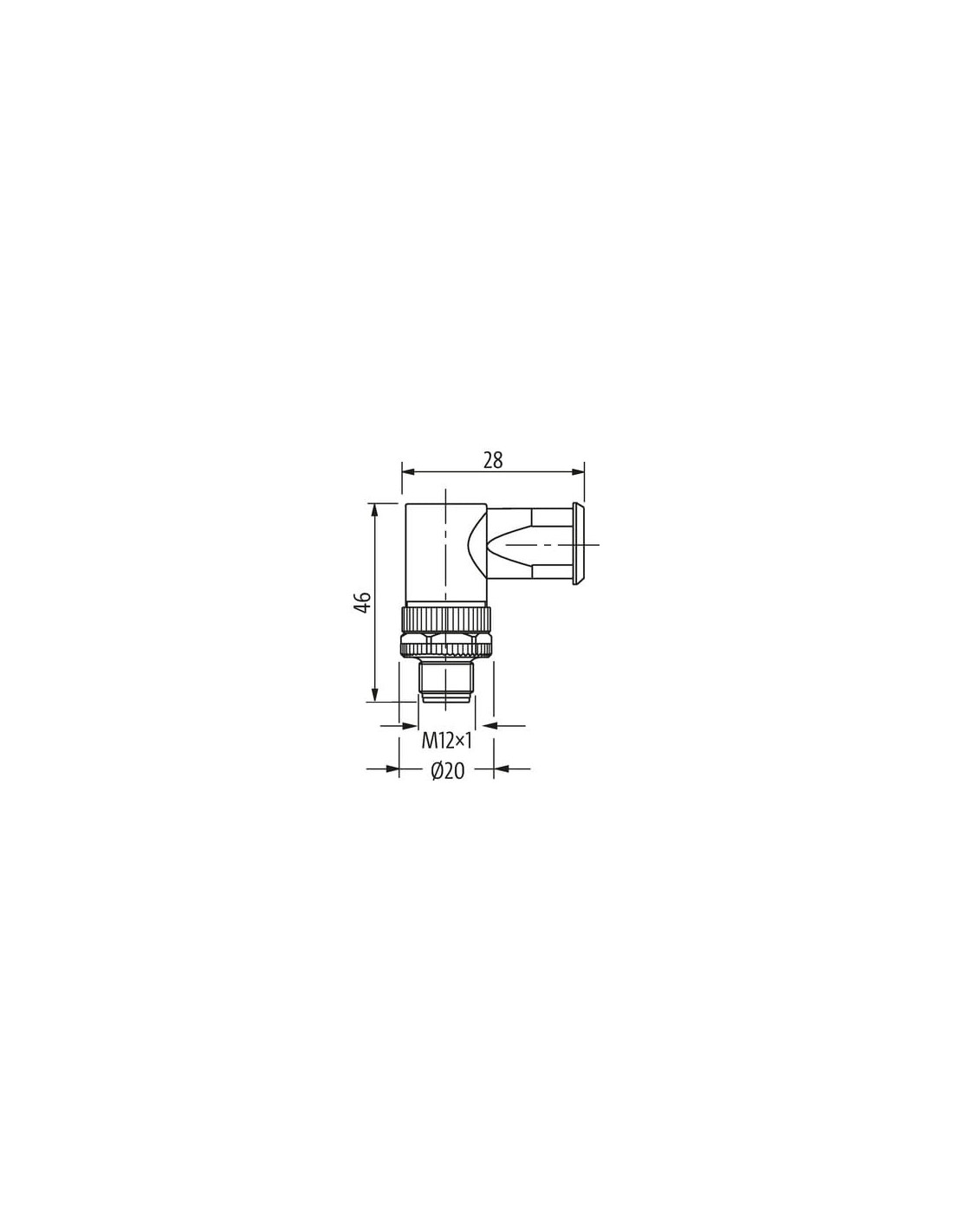

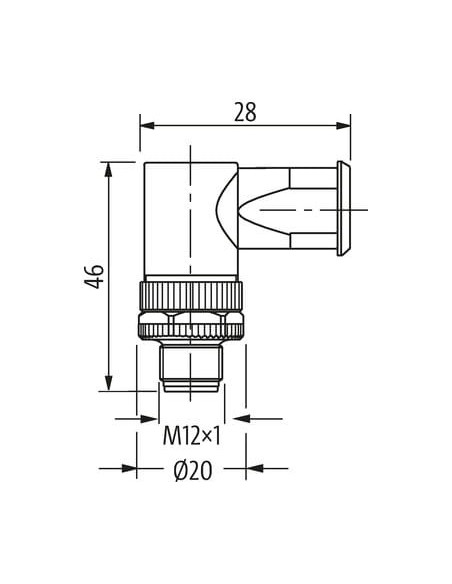

| Wysokość | 46 mm |
| Szerokość | 38 mm |
| Głębokość | 20 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

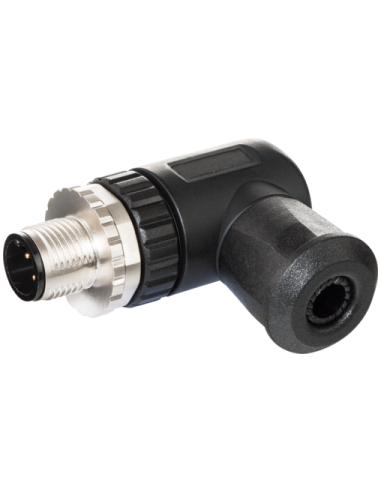

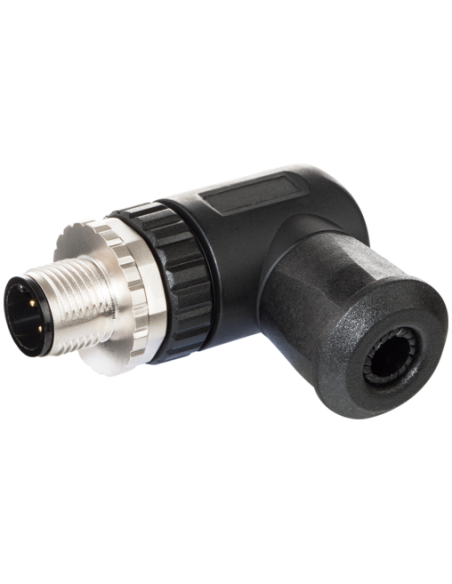

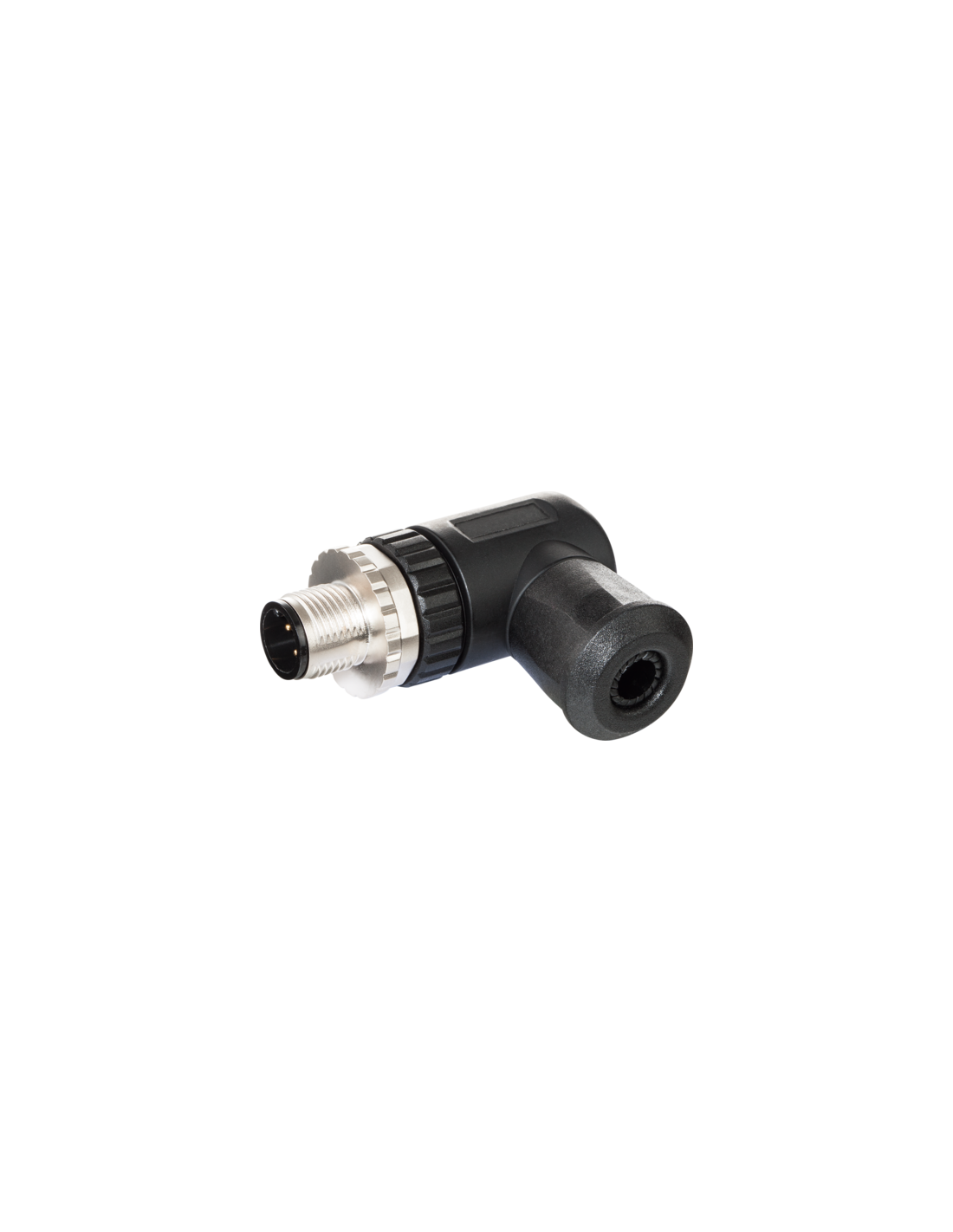

Wtyczka kątowa M12 męska, 5-polowa – profesjonalny złącznik przemysłowy
Wtyczka kątowa M12 męska, 5-polowa (kod produktu: 7000-12851-0000000) to element stworzony z myślą o wymagających aplikacjach przemysłowych, w których liczy się pewność połączenia, bezpieczeństwo oraz łatwość montażu. Odpowiednia budowa złączy M12 zapewnia szerokie możliwości wykorzystania zarówno w automatyce przemysłowej, jak i w instalacjach maszynowych czy urządzeniach transportowych.
Charakterystyka wtyczki M12 – 5 pinów
Wtyczka kątowa M12 jest wyposażona w 5 biegunów oraz solidne zaciski śrubowe, które umożliwiają pewne i trwałe połączenie przewodów. Męski typ złącza oraz kątowa konstrukcja 90° gwarantują możliwość montażu w miejscach o ograniczonej przestrzeni. Obudowa wykonana z wysokiej jakości tworzywa sztucznego cechuje się odpornością chemiczną oraz odpornością na działanie olejów.
- Kodowanie A – zapewnia kompatybilność z popularnymi standardami przemysłowymi.
- Stopień ochrony IP67 – gwarantuje pyłoszczelność oraz ochronę przed czasowym zanurzeniem w wodzie.
- Wytrzymałość temperaturowa: od -30°C do +85°C.
- Maksymalne napięcie pracy: do 60V AC/DC.
- Maksymalny prąd na styk: do 7,5A.
- Obszar zaciskowy: przewody o przekroju do 1,5 mm².
Typowe zastosowania wtyczki kątowej M12
Wtyczki M12 5-polowe są powszechnie wykorzystywane w aplikacjach przemysłowych, automatyce, technice czujników, maszynach produkcyjnych, liniach montażowych oraz systemach transportowych. Ich budowa pozwala na niezawodne przesyłanie sygnałów oraz zasilania nawet w trudnych warunkach środowiskowych, gdzie istnieje ryzyko kontaktu z wodą, kurzem czy substancjami chemicznymi.
- Instalacje czujników i siłowników.
- Połączenia urządzeń roboczych i pomiarowych.
- Nowoczesne linie produkcyjne i zautomatyzowane systemy transportu.
- Przemysł spożywczy, chemiczny, motoryzacyjny i logistyczny.
Zalety i ułatwienia montażowe – złącze M12, prosty montaż
Złącze M12 kątowe cechuje się uniwersalnością i zostało zaprojektowane z myślą o szybkim i wygodnym montażu w miejscach trudno dostępnych. Obracalne wyjście pozwala na ustawienie w 4 kierunkach, co ułatwia dopasowanie do układu przewodów. Zastosowanie śrubowego systemu zaciskania gwarantuje trwałość połączenia. Solidność wykonania zapewnia długotrwałą niezawodność – nawet przy wielokrotnym montażu i demontażu.
Bezpieczeństwo i ochrona instalacji
Dzięki stopniowi ochrony IP67 oraz odpowiedniemu uszczelnieniu, wtyczka doskonale sprawdza się w środowiskach narażonych na wilgoć i zanieczyszczenia. Rekomenduje się zwrócenie uwagi na odpowiedni promień gięcia kabli oraz stosowanie dodatkowych zabezpieczeń mechanicznych, np. opasek kablowych, co zapobiega uszkodzeniom oraz utracie szczelności połączenia.

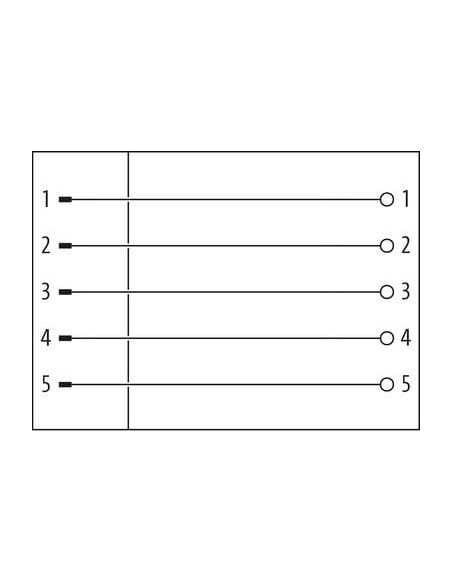

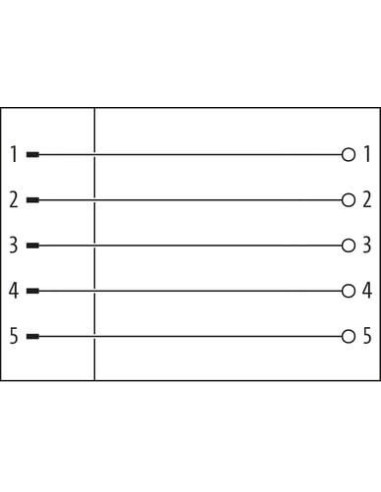

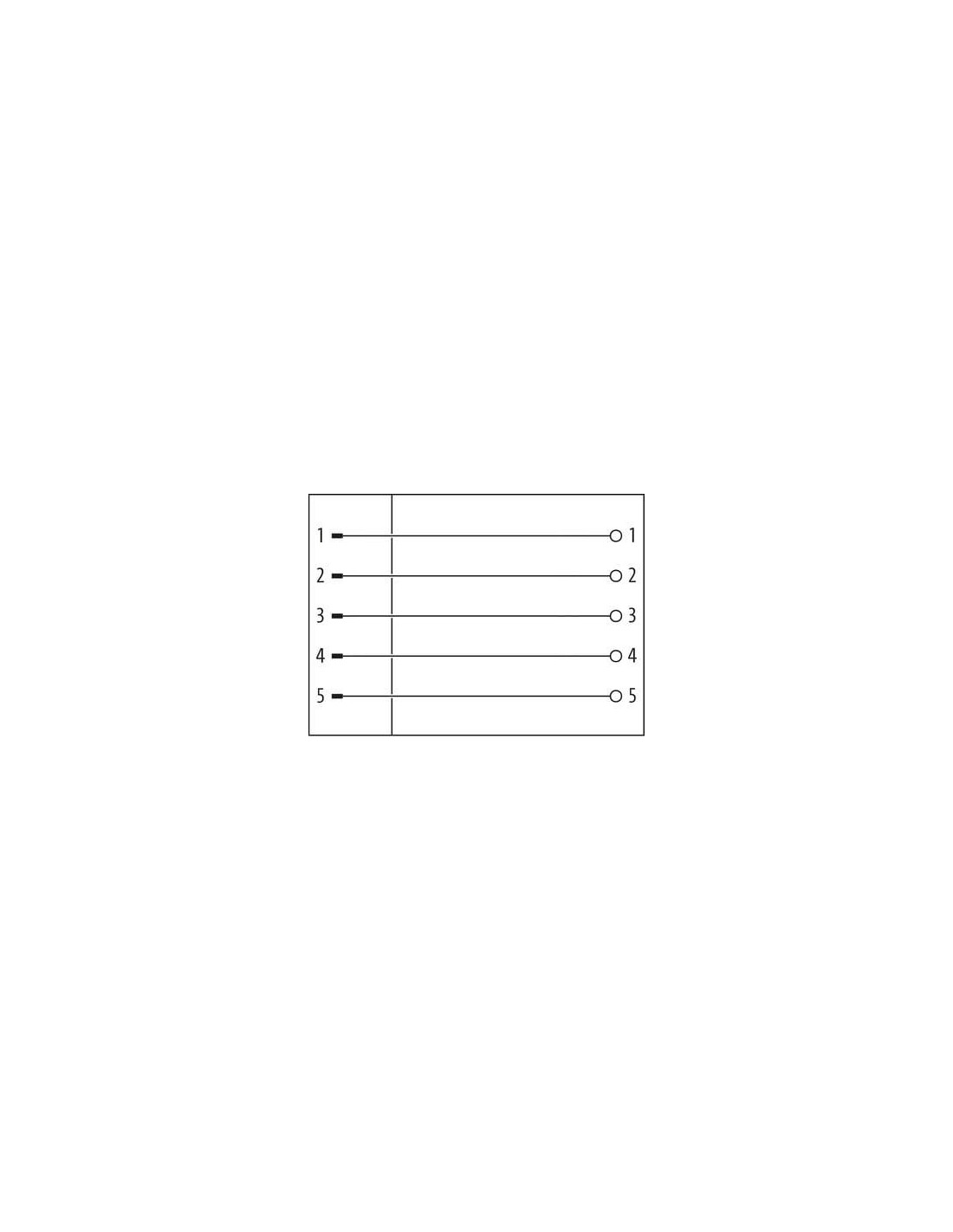

Dokumentacja i schematy – podłączenie wtyczki M12 5-pinowej
Produkt wyposażono w przejrzyste oznaczenie pinów oraz zgodność ze standardem M12, dzięki czemu integracja z istniejącymi systemami okablowania oraz automatyki przebiega szybko i bezproblemowo. Dołączone schematy połączeń oraz dokumentacja techniczna ułatwiają prawidłowe podłączenie przewodów.
