Męski 90°
M12, 4-piny
Zaciski śrubowe
Zakres mocowania (Ø kabla): 6...8 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,6 Nm |
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | male |
| Kodowanie | A |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW18 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Typ montażu | samozłączne |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,75 mm² |
| Rotation option | 90° (4 outlet directions) |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
Instalowanie | Układ pinów
| Konfiguracja | częściowo wykorzystane |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 8 mm |
| Wysokość | 41 mm |
| Szerokość | 35 mm |
| Głębokość | 20 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

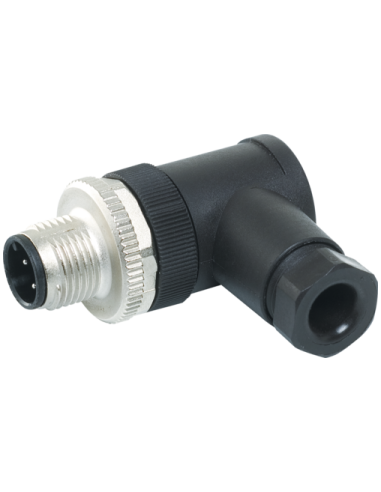

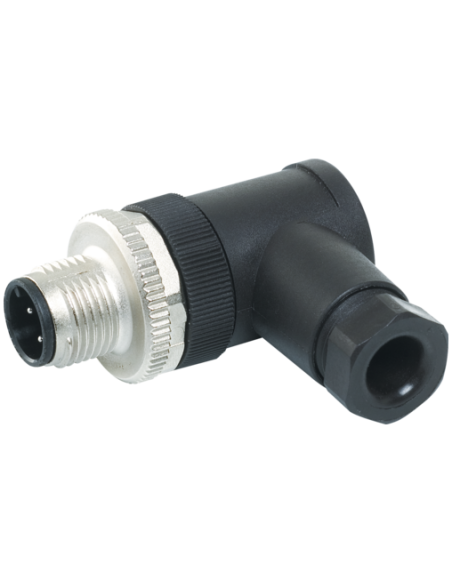

Wtyczka M12 męska kątowa 4 piny 7000-12861-0000000 – wytrzymałe połączenie przemysłowe
Wtyczka M12 męska kątowa z zaciskami śrubowymi to niezawodne rozwiązanie do zastosowań w automatyce przemysłowej oraz w instalacjach systemów sterowania. Dzięki kątowej konstrukcji oraz standardowi M12 umożliwia efektywne połączenia w ograniczonej przestrzeni, zapewniając jednocześnie wysoki poziom bezpieczeństwa i ochrony przepływu sygnału.
Zalety wtyczki M12 kątowej z zaciskiem śrubowym
- Odporność na warunki przemysłowe – Obudowa wykonana z trwałego tworzywa sztucznego jest odporna na chemikalia oraz oleje, co pozwala na zastosowanie w trudnych warunkach środowiskowych.
- Wysoki stopień ochrony IP67 – Gwarantuje ochronę przed pyłem i krótkotrwałym zanurzeniem w wodzie, co sprawdza się w wymagających aplikacjach automatyki.
- Prosty i szybki montaż – Zaciski śrubowe umożliwiają pewne i szybkie podłączenie przewodów bez konieczności lutowania.
- Elastyczność instalacyjna – Kątowa konstrukcja oraz cztery możliwe kierunki wyjścia ułatwiają montaż w miejscach o ograniczonym dostępie.
- Standardowe kodowanie A oraz kompatybilność z popularnymi systemami automatyki przemysłowej.
Typowe zastosowania wtyczki M12 męskiej kątowej 4-piny
Wtyczki M12 w wersji kątowej są szeroko stosowane w:
- Systemach czujników i aktuatorów w liniach produkcyjnych, maszynach, robotach i urządzeniach transportowych.
- Automatyce przemysłowej – idealna do połączeń sygnałowych i zasilających w środowisku przemysłowym.
- Przemysłowych instalacjach elektrycznych, gdzie istotna jest odporność na wahania temperatur, wilgoć oraz substancje agresywne.
- Systemach transportowych i logistycznych – zapewniają niezawodne działanie przy intensywnej eksploatacji.

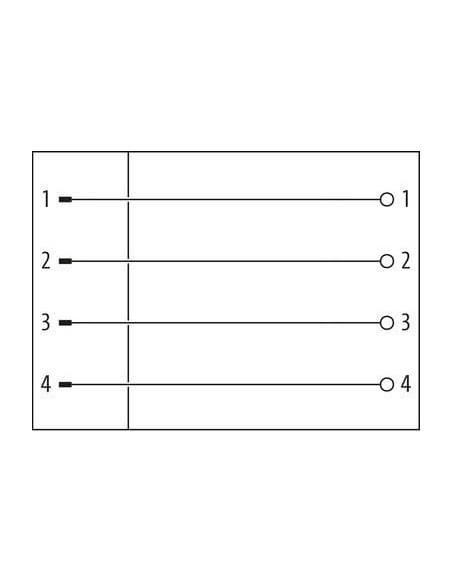

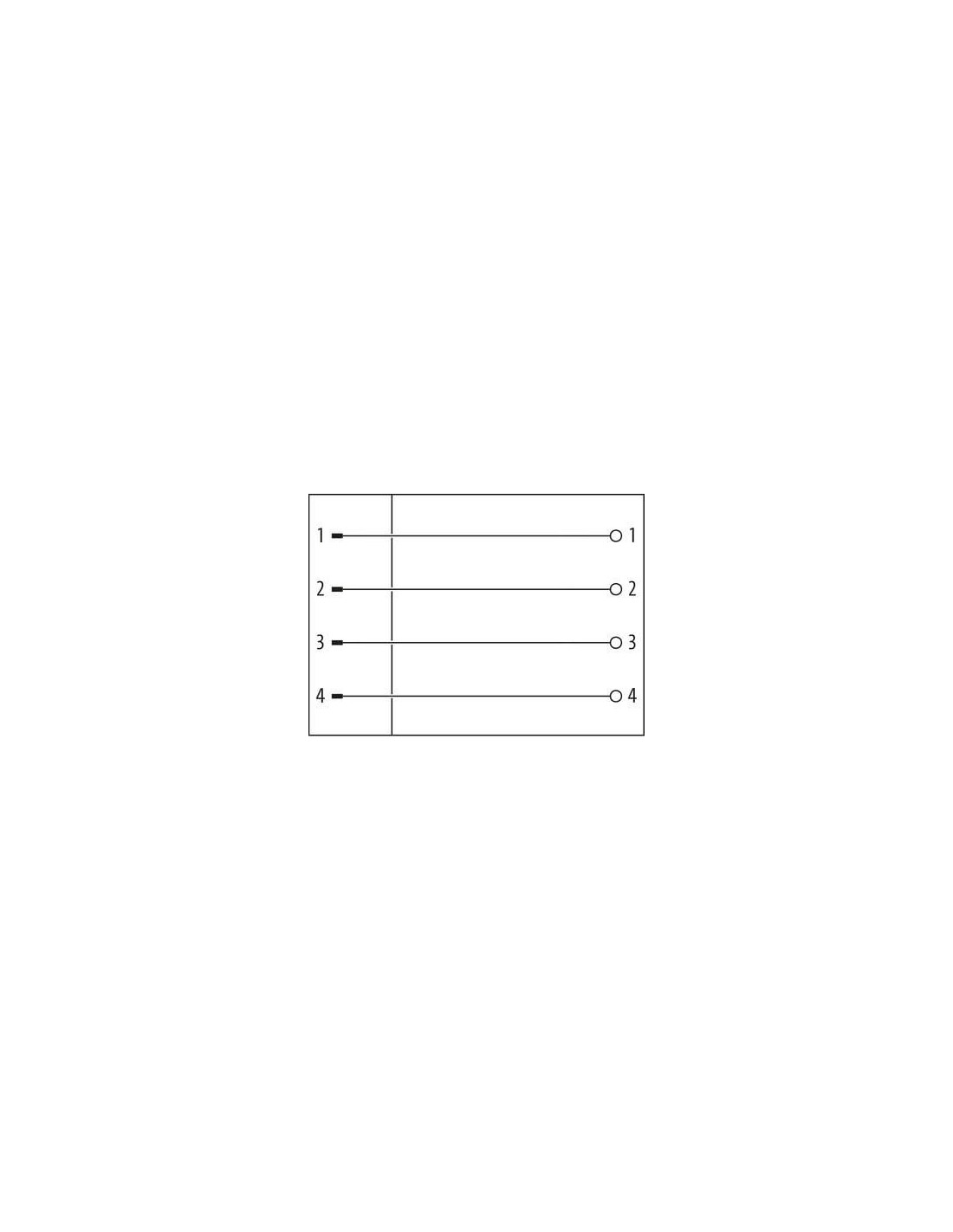

Budowa i schemat połączeń
Wtyczka posiada gwint M12 x 1 oraz zaciski śrubowe dostosowane do przewodów o średnicy 6–8 mm. Konfiguracja 4-pinowa umożliwia podłączenie do szerokiego zakresu urządzeń automatyki.
Dzięki solidnej konstrukcji, ta wtyczka M12 jest odporna na intensywne drgania oraz wymagające warunki środowiskowe. Całość konstrukcji zapewnia również pewne mocowanie dzięki zastosowaniu zabezpieczenia przeciwwstrząsowego.
Informacje eksploatacyjne i bezpieczeństwo użytkowania
- Obserwować właściwy promień gięcia przewodów, aby nie obniżyć stopnia ochrony IP67.
- Zaleca się stosowanie dodatkowych zabezpieczeń mechanicznych (np. opasek kablowych), aby uniknąć nadmiernych obciążeń przewodów.
- Elementy przewodzące są odporne na napięcie do 250 V AC/DC oraz prąd do 4 A na styk.

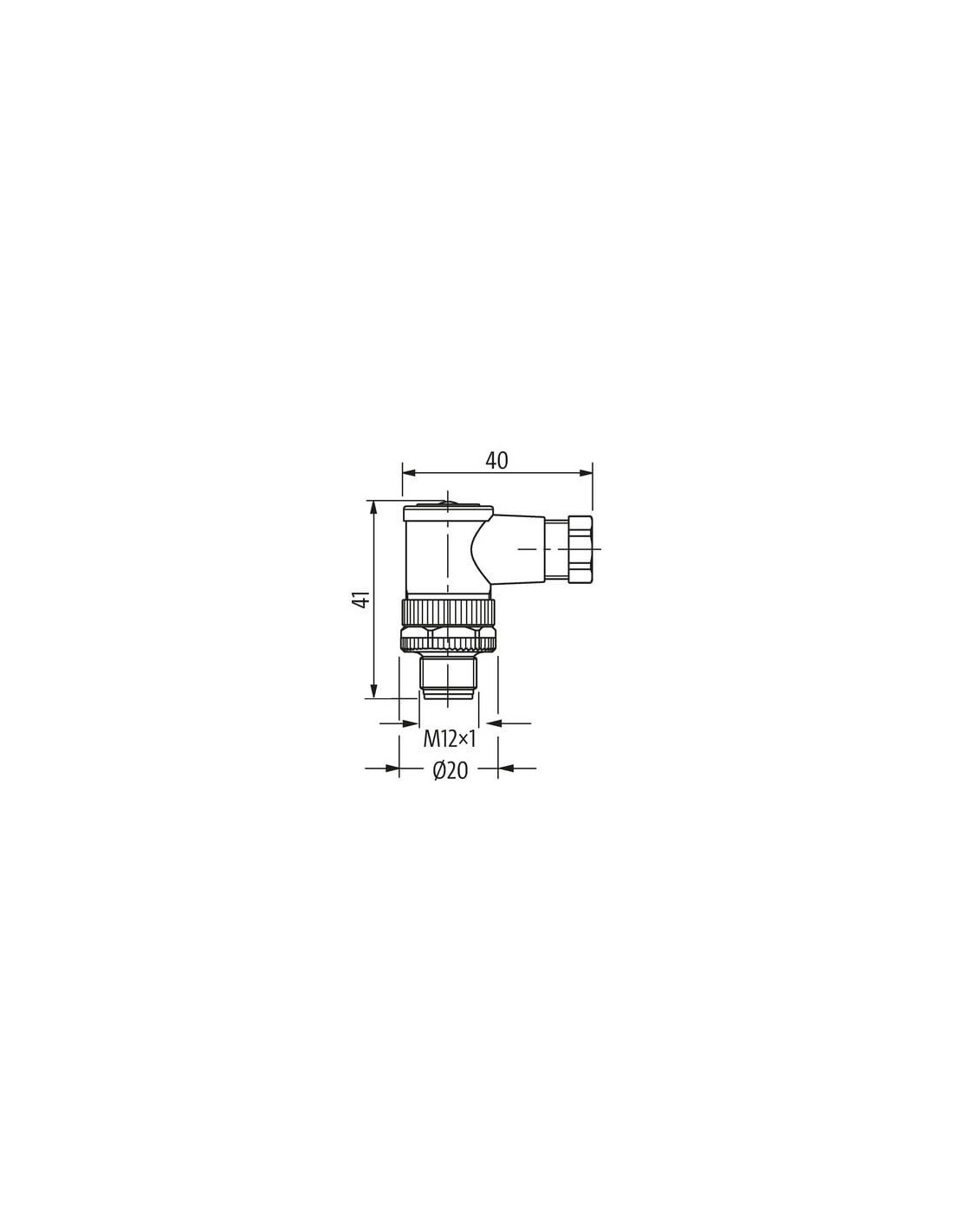

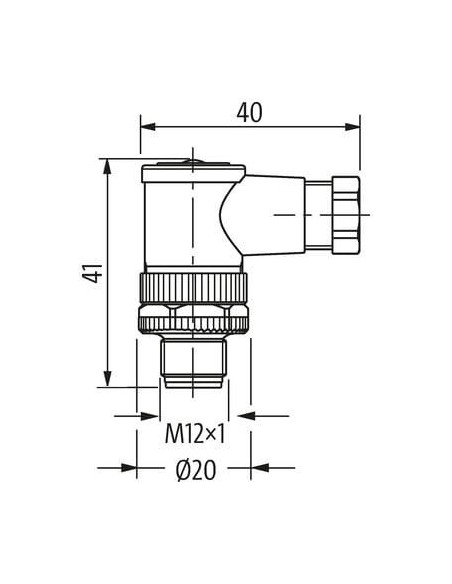

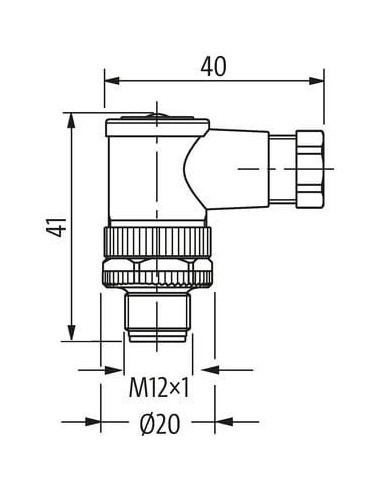

Wymiary gabarytowe i montaż
Wymiary wtyczki to 41 mm wysokości, 35 mm szerokości i 20 mm głębokości. Dzięki temu złącze M12 kątowe sprawdza się tam, gdzie nie ma miejsca na duże konektory prostoliniowe.
Podsumowanie – wtyczka M12 kątowa do wymagających zastosowań
Wtyczka M12 męska kątowa model 7000-12861-0000000 to uniwersalne, trwałe i łatwe w montażu złącze, niezbędne w nowoczesnych instalacjach automatyki, przemyśle, transporcie oraz w sektorach wymagających wysokiej odporności i niezawodności połączeń elektrycznych.
