Dostępny
Męski 90°
M12, 4-piny

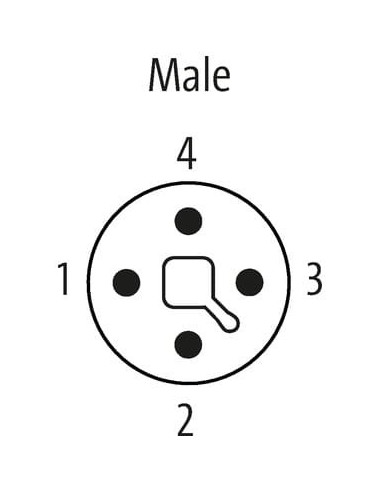

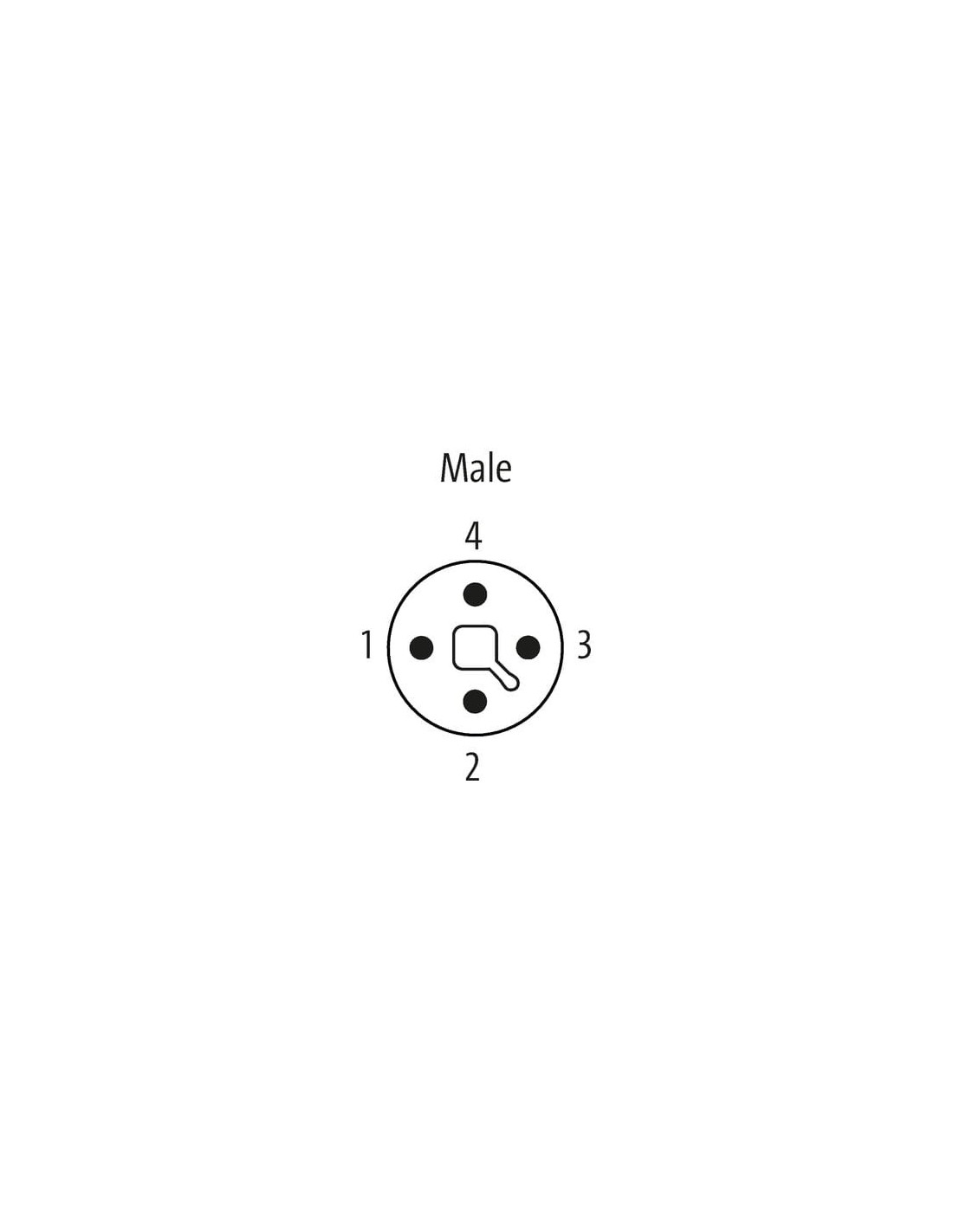

Kodowanie T
Zaciski śrubowe
Zakres mocowania (Ø kabla): 8...10 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12P |

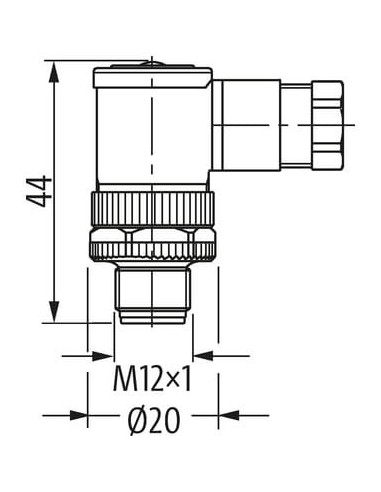

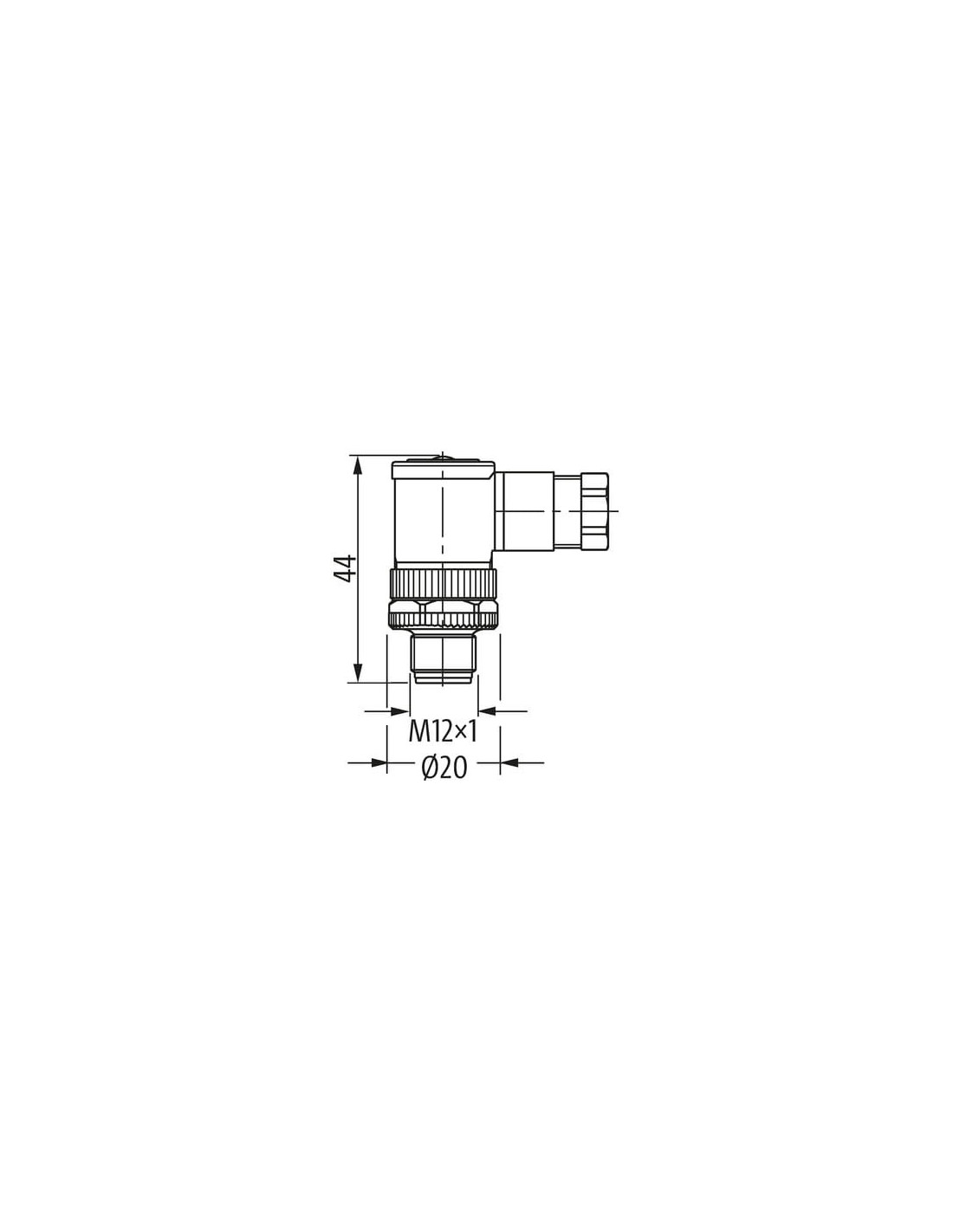

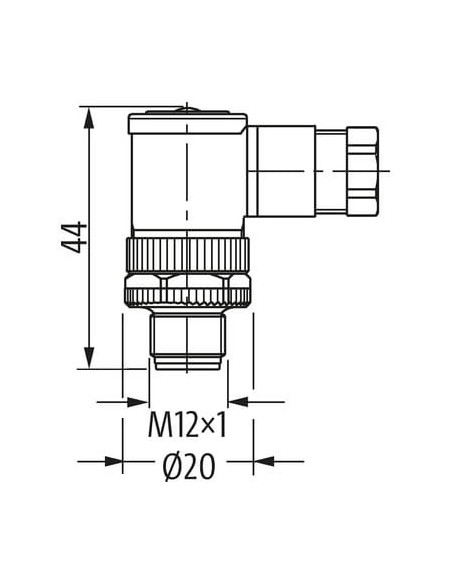

| Gwint | M12 x 1 |
| Gender | male |
| Odejście kablowe | kątowy |
| Kodowanie | T |

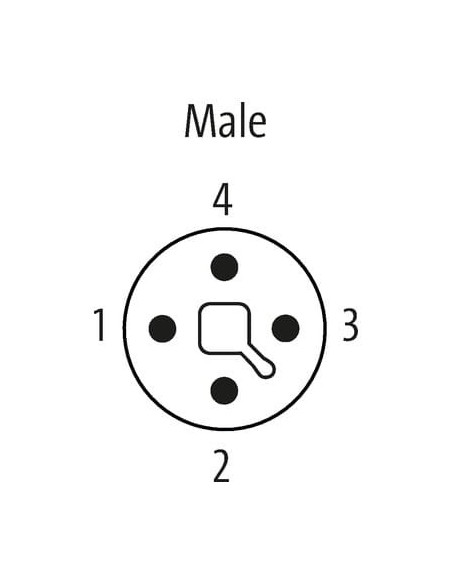

| Liczba biegunów | 4 |
| Typ montażu | samozłączne |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 63 V |
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
| Rotation option | 90° (4 outlet directions) |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
| Rozwartość klucza | SW18 |
Dane techniczne | Ochrona urządzenia
| Ekranowany | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | II |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 8 mm |
| Obszar zaciskowy maks. | 10 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

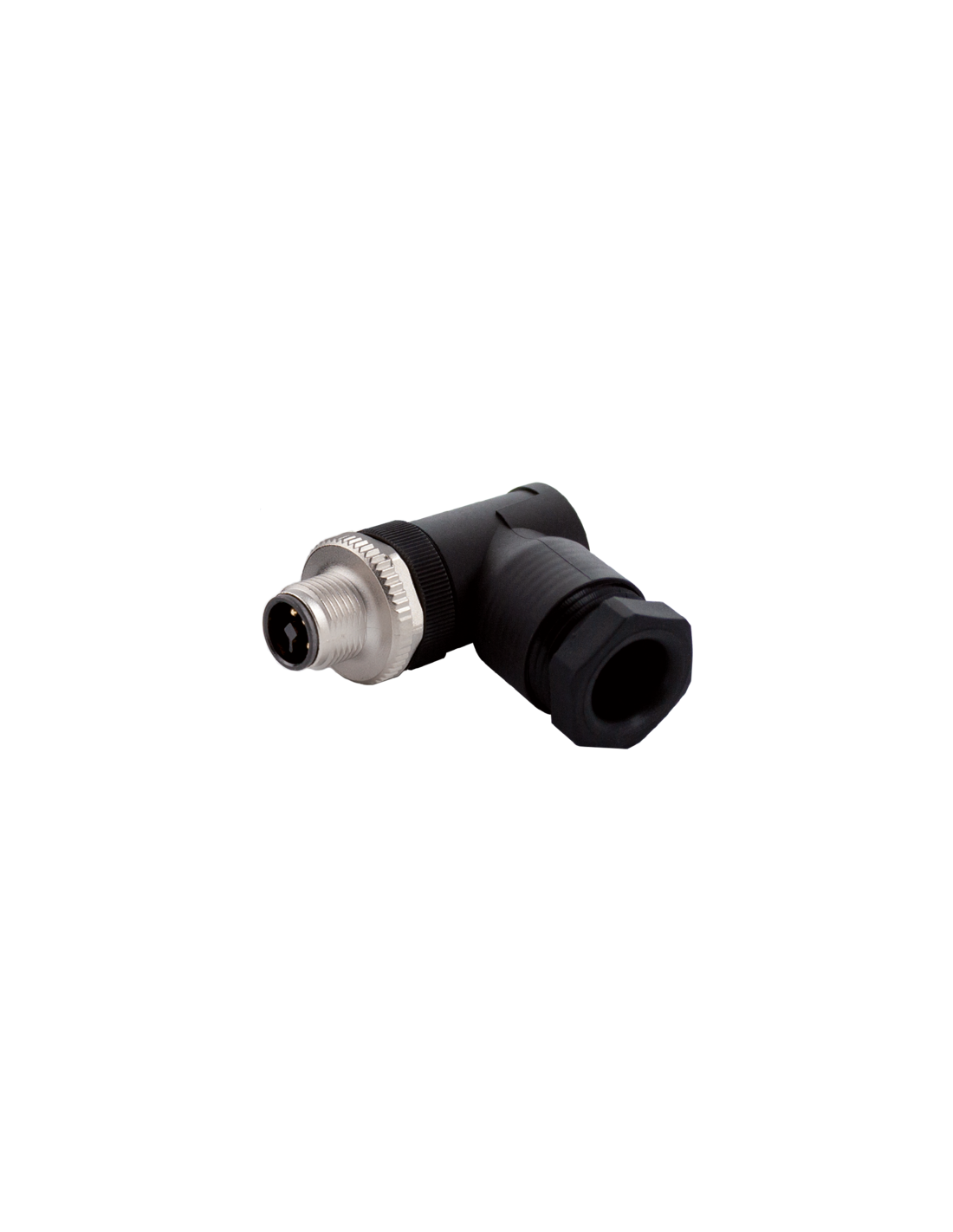

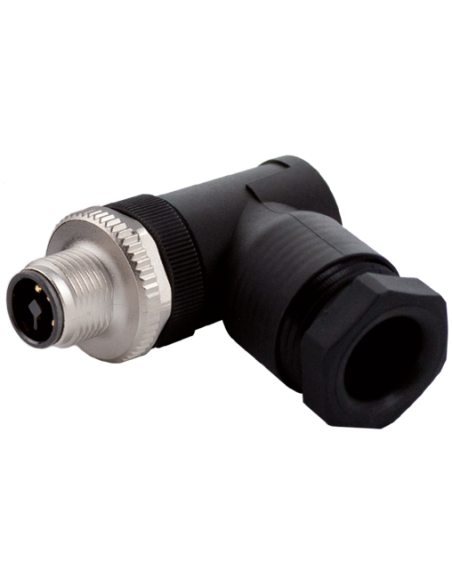

Złącze Męskie M12 90° Kodowane T – 7000-P7401-0000000
Złącze męskie M12 90° kodowane T to wytrzymały i niezawodny komponent dedykowany do wymagających zastosowań przemysłowych, szczególnie tam, gdzie kluczowa jest odporność na czynniki mechaniczne oraz chemiczne. Przeznaczone do profesjonalnych instalacji automatyki przemysłowej, systemów zasilania oraz rozwiązań infrastrukturalnych wymagających bezpiecznego połączenia przewodów na zewnątrz i w trudnych warunkach środowiskowych.
Najważniejsze cechy produktu M12 90° T-kodowanie
- Wytrzymała obudowa z wysokiej jakości tworzywa PA odpornego na chemikalia i oleje
- Kątowe wyprowadzenie dla wygodnej instalacji w miejscach o ograniczonej przestrzeni
- Stopień ochrony IP67 – pełna szczelność przed pyłem i wodą (przy połączeniu włożonym i dokręconym)
- Zaciski śrubowe umożliwiające szybkie i trwałe połączenie przewodów o przekroju do 1,5 mm²
- 4 piny, kodowanie T – idealne do aplikacji przemysłowych, w tym systemów zasilania niskonapięciowego do 63 V i prądu do 12 A na styk
- Szeroki zakres temperatur pracy: od -40°C do +85°C
- Antywibracyjne zabezpieczenie połączenia – idealne do instalacji w pojazdach i maszynach
Typowe zastosowania złącza M12 90° T-kodowanie
Złącze męskie M12 kodowane T znajduje szerokie zastosowanie w:
- Instalacjach zasilania rozproszonych systemów automatyki
- Podłączaniu czujników, siłowników i urządzeń wykonawczych
- Systemach rozdzielnic prądowych w maszynach budowlanych i rolniczych
- Oświetleniu przemysłowym wymagającym odporności na trudne warunki eksploatacji
- Infrastrukturze transportowej oraz aplikacjach outdoorowych
Wytrzymałość i bezpieczeństwo połączenia M12 T-kodowanie
Dzięki solidnej konstrukcji i wysokiemu stopniowi ochrony IP67, złącze sprawdza się w aplikacjach wymagających pełnej szczelności i odporności na wpływ czynników zewnętrznych, takich jak kurz, wilgoć, wibracje czy zanieczyszczenia chemiczne. Niezawodność została potwierdzona zgodnością z międzynarodowymi normami, co czyni ten produkt rekomendowanym rozwiązaniem zarówno do nowych instalacji, jak i modernizacji istniejących systemów.
Prosta instalacja i elastyczność montażu
Dzięki kompaktowym wymiarom i konstrukcji kątowej (90°), złącze pozwala na instalację nawet w ograniczonych przestrzeniach, gwarantując jednocześnie łatwe podłączenie przewodu o średnicy 8–10 mm. Śrubowy system połączenia umożliwia szybki montaż bez konieczności użycia specjalistycznych narzędzi, a szeroki zakres temperatur oraz odporność mechaniczna i chemiczna umożliwiają zastosowanie w najbardziej wymagających aplikacjach przemysłowych.
Wybierając złącze męskie M12 kodowane T 7000-P7401-0000000, zyskujesz pewność niezawodnego połączenia, nawet w ekstremalnych warunkach pracy.
