Customized printing and packaging
Męski prosty
M12, 5-piny
Zaciski nożowe
Zakres mocowania (Ø kabla)
5.8...13.5 mm
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12P |
| Kodowanie | L |

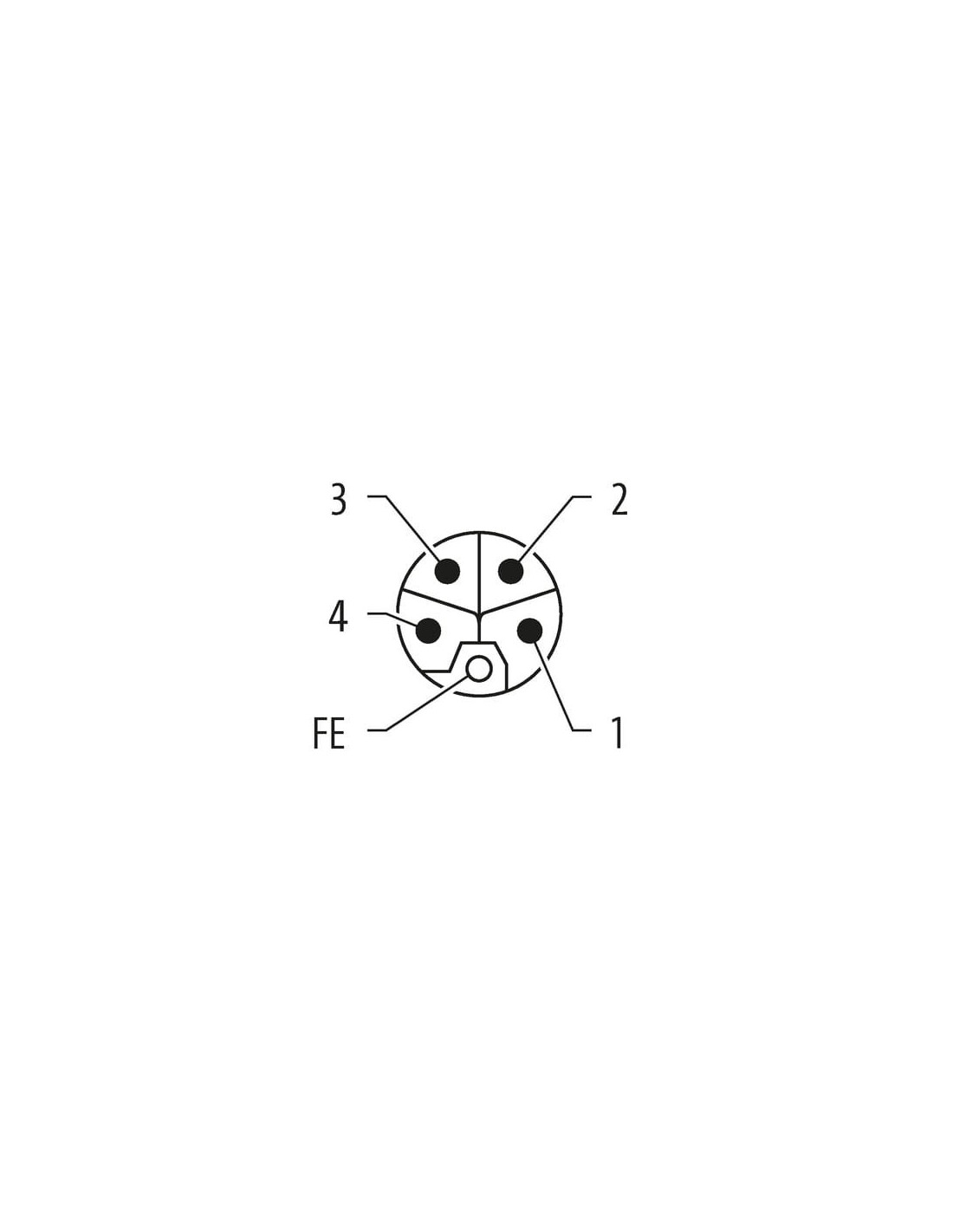

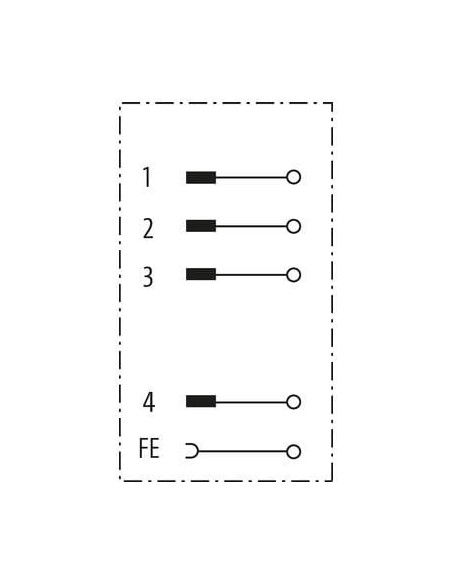

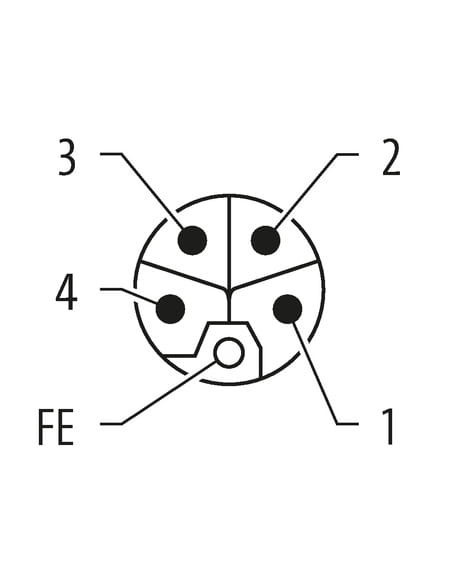

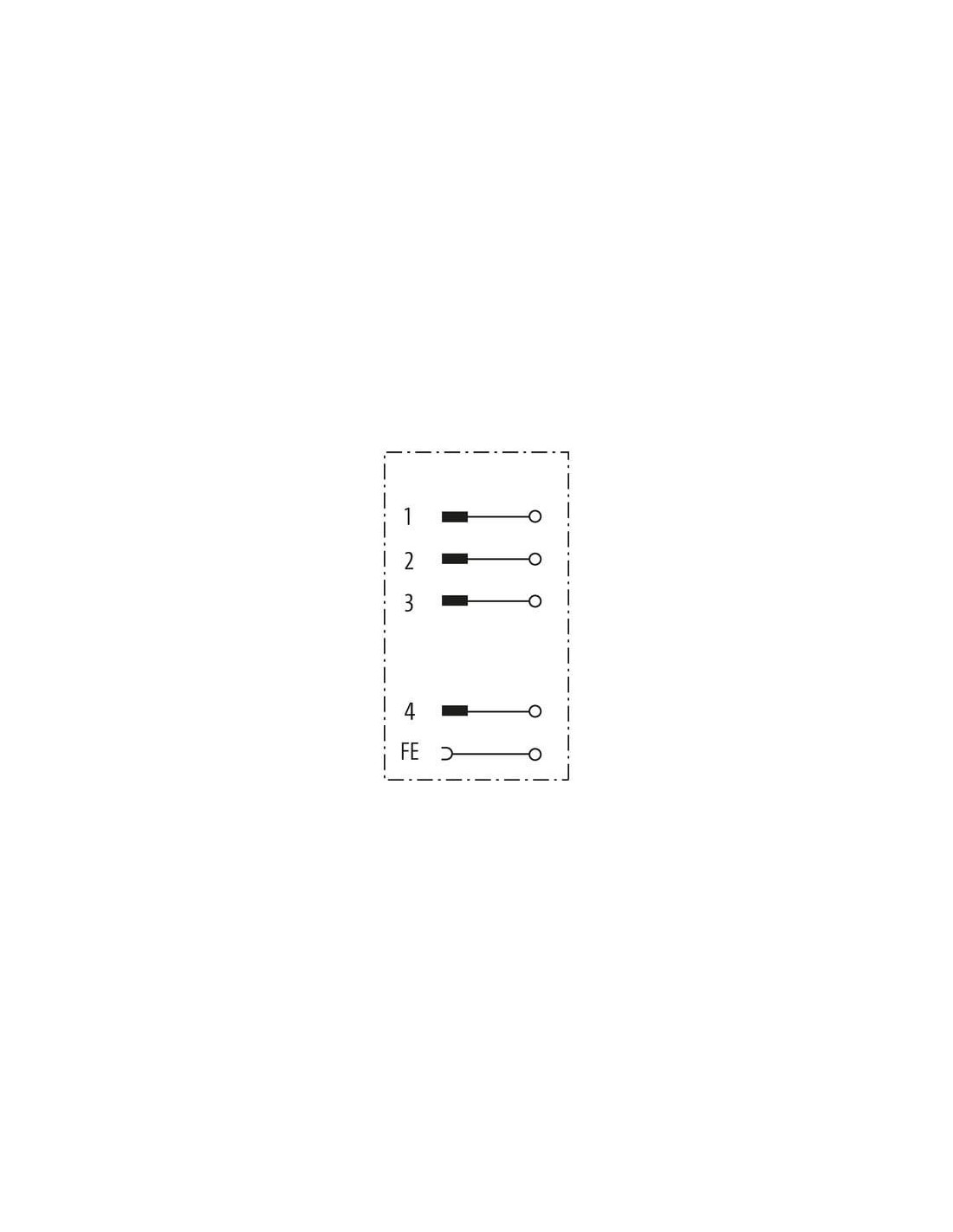

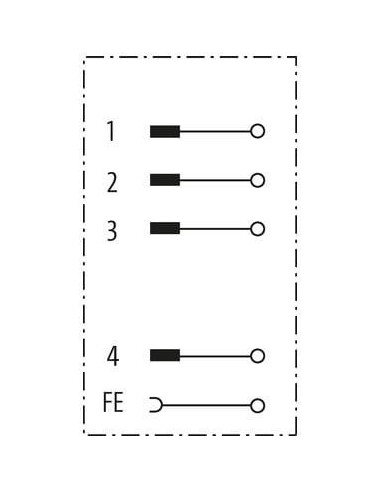

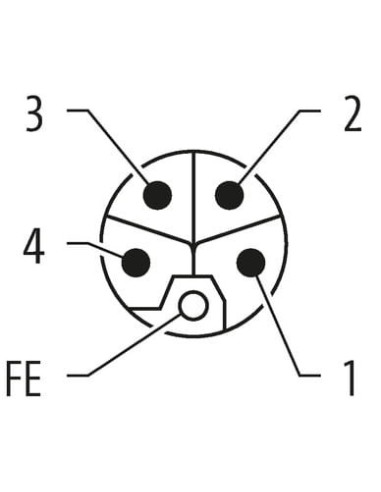

| Liczba biegunów | 5 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,75 mm² |
| Przekrój przyłącza maks. | 1,5 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |

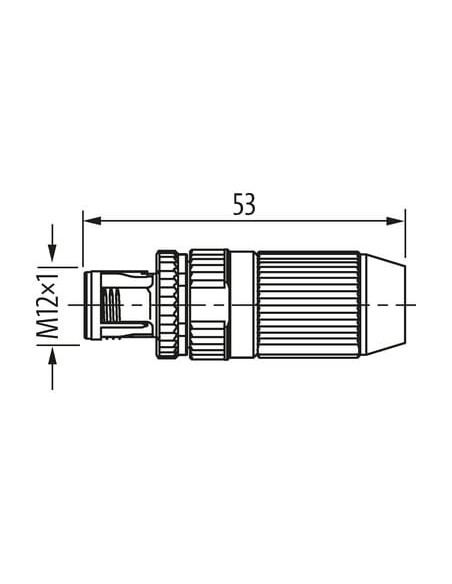

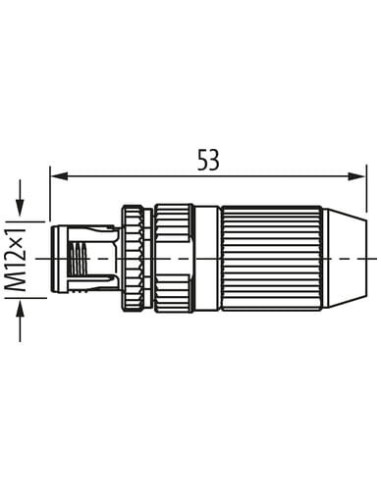

| Gwint montażowy | M12 x 1 |
| Rozwartość klucza | SW17 |
Ochrona urządzenia | Elektryczna
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | pozłacane |
| Powłoka złącza śrubowego | nickel plated |
| Materiał mocowanie styków | PA |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 5,8 mm |
| Obszar zaciskowy maks. | 13,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |

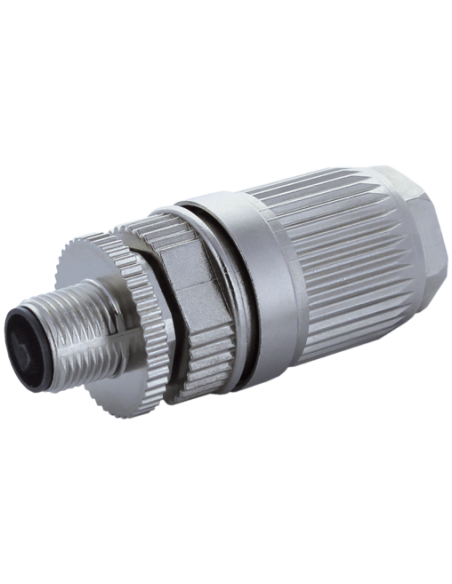

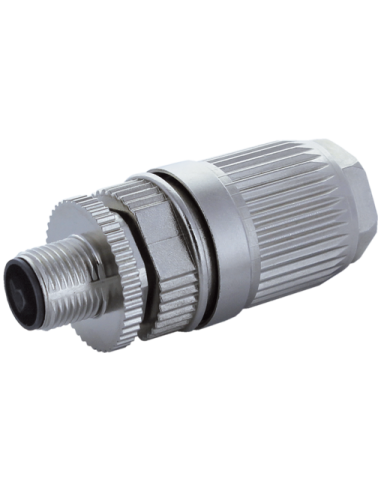

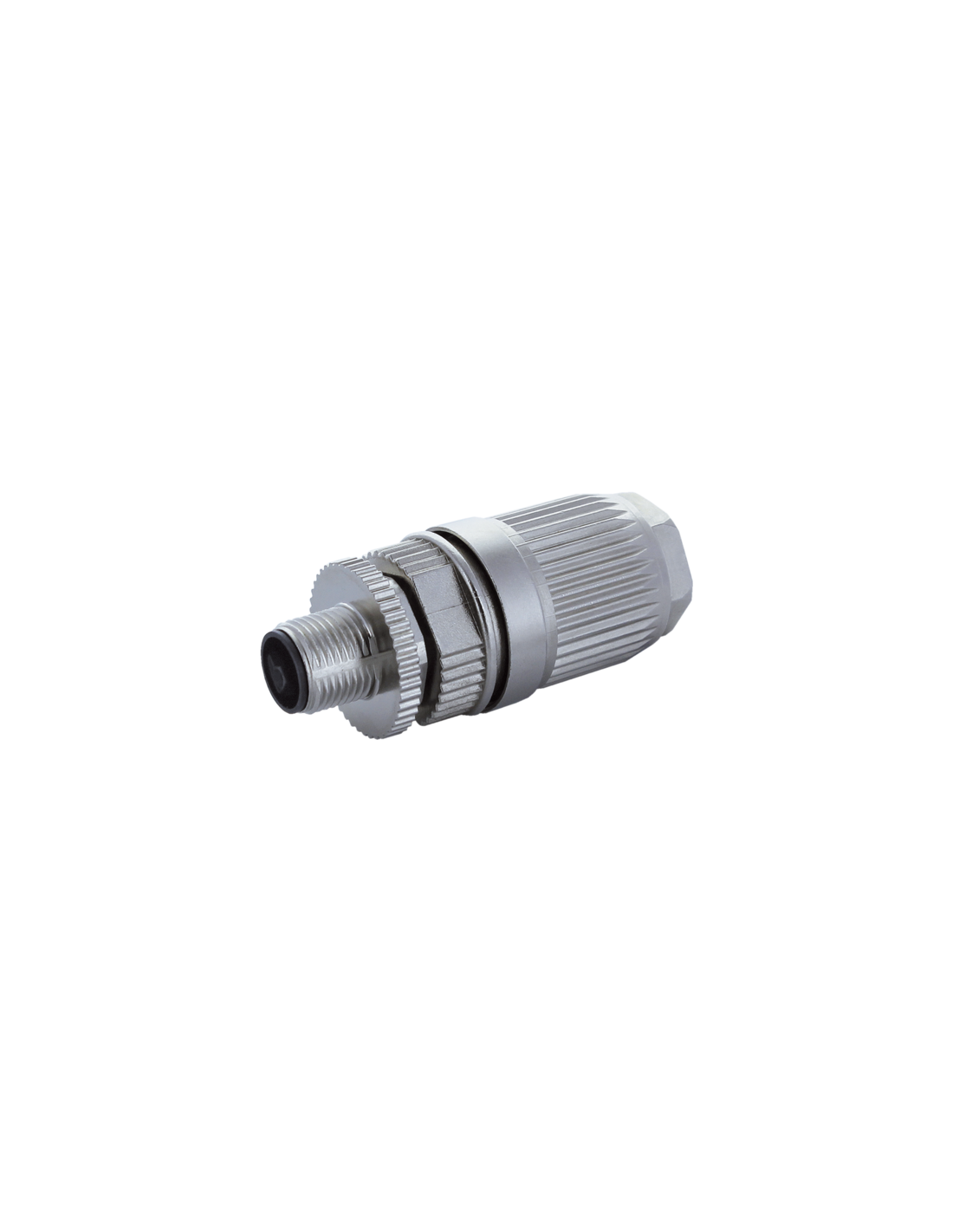

Złącze M12 męskie 0° kod L – niezawodne połączenie w sieci okablowania obiektowego
Złącze M12 męskie 0° kod L o numerze produktu 7356-P4391-0000000 to wysokiej jakości komponent zaprojektowany z myślą o przemysłowych sieciach zasilania i sterowania. Wyróżnia się solidną konstrukcją, niezawodnością oraz wszechstronnością zastosowania. Świetnie sprawdza się w trudnych warunkach środowiskowych, gdzie wymagana jest odporność na działanie warunków zewnętrznych, wibracje oraz agresywne media przemysłowe.
Zalety i zastosowanie złącza M12 męskiego – 5-pin, kodowanie L
Wtyczka M12 w wersji prostej, z kodowaniem L i 5-pinowym układem styków, jest dedykowana do nowoczesnych systemów przesyłu energii oraz rozwiązań automatyki przemysłowej. Dzięki popularnemu standardowi DIN EN 61076-2-101 zapewnia pełną zgodność z urządzeniami wielu światowych producentów. Jest idealna dla:
- sieci zasilania urządzeń przemysłowych
- systemów automatyki i sterowania maszyn
- instalacji rozdziału energii w obiektach produkcyjnych
- nowoczesnych linii produkcyjnych
- szaf sterowniczych i rozdzielnic
- aplikacji wymagających szybkiego i bezpiecznego podłączenia
Budowa i materiały – trwałość i bezpieczeństwo połączeń
Wtyczka została wykonana z trwałych materiałów, takich jak cynkowy odlew ciśnieniowy oraz izolacja PA, co zapewnia długą żywotność, wysoką odporność mechaniczną oraz bardzo dobrą izolację elektryczną. Pozłacane styki gwarantują niezawodną transmisję sygnału oraz minimalizują ryzyko korozji.
Zakres średnicy przewodu od 5,8 mm do 13,5 mm umożliwia szeroki wybór kabli oraz dopasowanie do większości instalacji przemysłowych. Ergonomiczna budowa sprawia, że montaż jest wygodny nawet w ciasnych przestrzeniach.
Parametry elektryczne i mechaniczne złącza M12 L 5-pin
Złącze jest przystosowane do pracy z napięciem do 63 V DC oraz prądem do 12 A na styk, co pozwala na zasilanie wymagających aplikacji przemysłowych. Gwint M12 x 1 oraz moment dokręcania do 0,6 Nm zapewniają trwałe i bezpieczne połączenie.
Brak diody LED sygnalizującej stan upraszcza konstrukcję i minimalizuje ryzyko uszkodzeń w środowiskach o podwyższonym poziomie zakłóceń elektromagnetycznych.
Odporność na warunki środowiskowe
Złącze M12 kod L działa niezawodnie w szerokim zakresie temperatur, od -40°C do +85°C. Dzięki temu znajduje zastosowanie zarówno w wewnętrznych, jak i zewnętrznych instalacjach automatyki, również w wymagających warunkach przemysłowych.
Zabezpieczenie przeciwwstrząsowe oraz solidne wykonanie zapewniają utrzymanie stabilności połączenia nawet podczas silnych drgań i wibracji maszyn.
Przykładowe zastosowania
- Automatyka przemysłowa
- Transport i logistyka (sortownie, linie pakujące)
- Maszyny produkcyjne
- Systemy zasilania rozproszonego
- Instalacje rozdzielcze i sieci energetyczne w integracji z systemami IoT
Wszystkie powyższe cechy sprawiają, że złącze M12 męskie kod L to uniwersalne rozwiązanie dla wymagających zastosowań przemysłowych, gwarantujące bezpieczne, łatwe i szybkie podłączenie w każdej aplikacji.
