M12 F&B Pro
Męski prosty
4-piny
Zaciski śrubowe
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP69K |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 300 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,25 mm² |
| Przekrój przyłącza maks. | 1 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
| Rozwartość klucza | SW19 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | EPDM |
| Materiał obudowa | PA |
| Blokada materiału | Stal szlachetna |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Obszar zaciskowy min. | 3,5 mm |
| Obszar zaciskowy maks. | 6 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 100 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

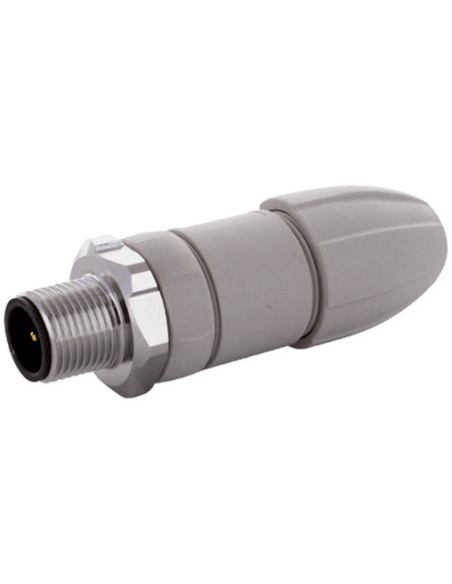

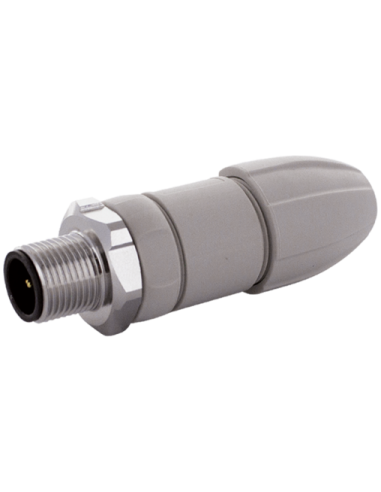

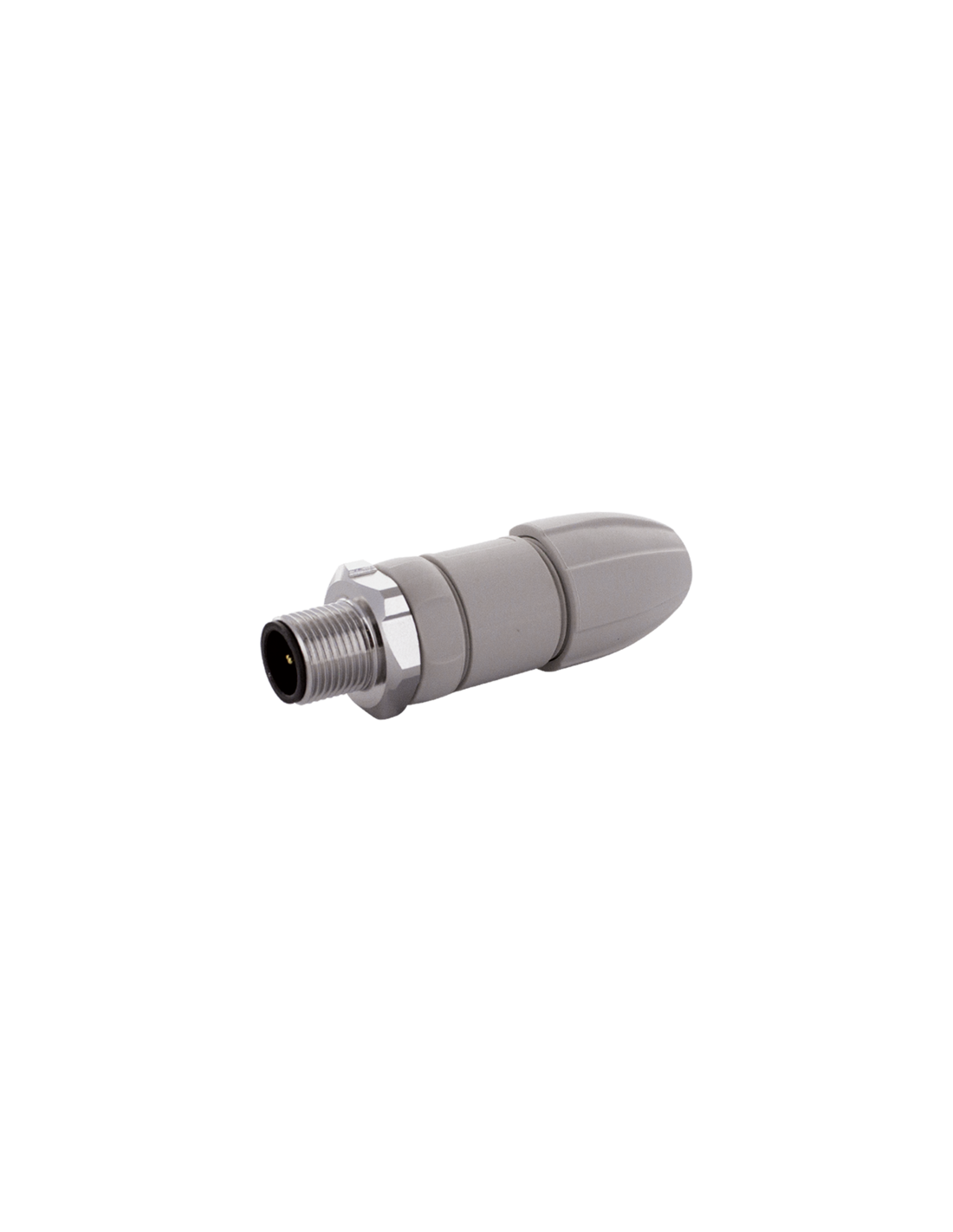

Wtyczka M12 męska 0° F&B PRO 7024-12701-0000000 – profesjonalne złącze przemysłowe
Wtyczka M12 męska 0° F&B PRO o kodzie produktu 7024-12701-0000000 to wysokiej jakości złącze przeznaczone do zastosowań przemysłowych, szczególnie tam, gdzie wymagana jest niezawodność, szczelność oraz odporność na niekorzystne warunki środowiskowe. Konstrukcja o stopniu ochrony aż IP65, IP67, IP68 oraz IP69K sprawia, że produkt doskonale sprawdza się w aplikacjach wymagających zwiększonej odporności na wodę, pyły oraz intensywne czyszczenie ciśnieniowe.
Zastosowania wtyczki M12 F&B PRO w przemyśle
Wtyczka M12 męska jest powszechnie wykorzystywana w automatyce przemysłowej, maszynach produkcyjnych, systemach pomiarowych oraz instalacjach kontrolno-pomiarowych. Dzięki czteropinowej konstrukcji oraz śrubowym zaciskom gwarantuje pewne i łatwe połączenie kabli sygnałowych i zasilających nawet w wymagających warunkach produkcyjnych, w tym także w branży spożywczej oraz farmaceutycznej.
Kluczowe obszary zastosowań:
- Linie produkcyjne i montażowe
- Maszyny przemysłowe i urządzenia automatyki
- Przemysł spożywczy (Food & Beverage)
- Systemy sensorowe i wykonawcze
- Przemysł farmaceutyczny
Zalety wtyczki M12 męskiej F&B PRO
Wysoka szczelność i wytrzymałość – stopnie ochrony aż do IP69K umożliwiają wykorzystanie złącza tam, gdzie wymagane jest regularne mycie pod wysokim ciśnieniem oraz ochrona przed najtrudniejszymi czynnikami zewnętrznymi.
Szeroki zakres temperatur pracy – wtyczka działa niezawodnie w temperaturze od -25°C do +100°C, co stwarza szerokie możliwości wykorzystania w różnych sektorach przemysłu.
Solidna budowa – zastosowanie obudowy z trwałego poliamidu (PA), uszczelki EPDM oraz stali szlachetnej gwarantuje długą żywotność nawet w agresywnym środowisku przemysłowym. Konstrukcja z gwintem śrubowym (M12 × 1) oraz zwarta długość całkowita (64 mm) pozwalają na bezproblemowy montaż w różnych aplikacjach.
Łatwość podłączania – śrubowe zaciski umożliwiają szybkie, pewne i bezpieczne podłączenie przewodów o przekroju od 0,25 mm² do 1 mm².
Możliwości wykorzystania i cechy konstrukcyjne
Produkt umożliwia bezpieczne oraz niezawodne łączenie przewodów w instalacjach automatyki, systemach czujników oraz urządzeniach wymagających podwyższonego stopnia ochrony. Umożliwia łatwe utrzymanie wysokiego poziomu higieny, szczególnie w zakładach branży food & beverage. Konstrukcja dostosowana jest do wysokich wymagań bezpieczeństwa i trwałości zgodnych z normami branżowymi.
Ważne cechy:

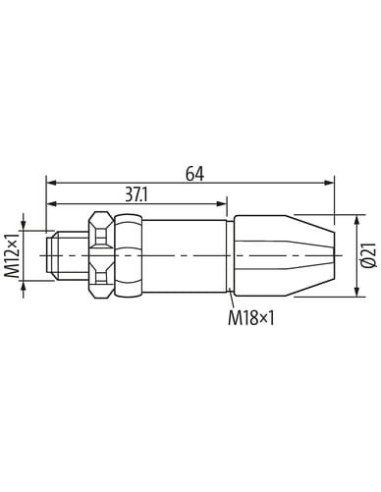

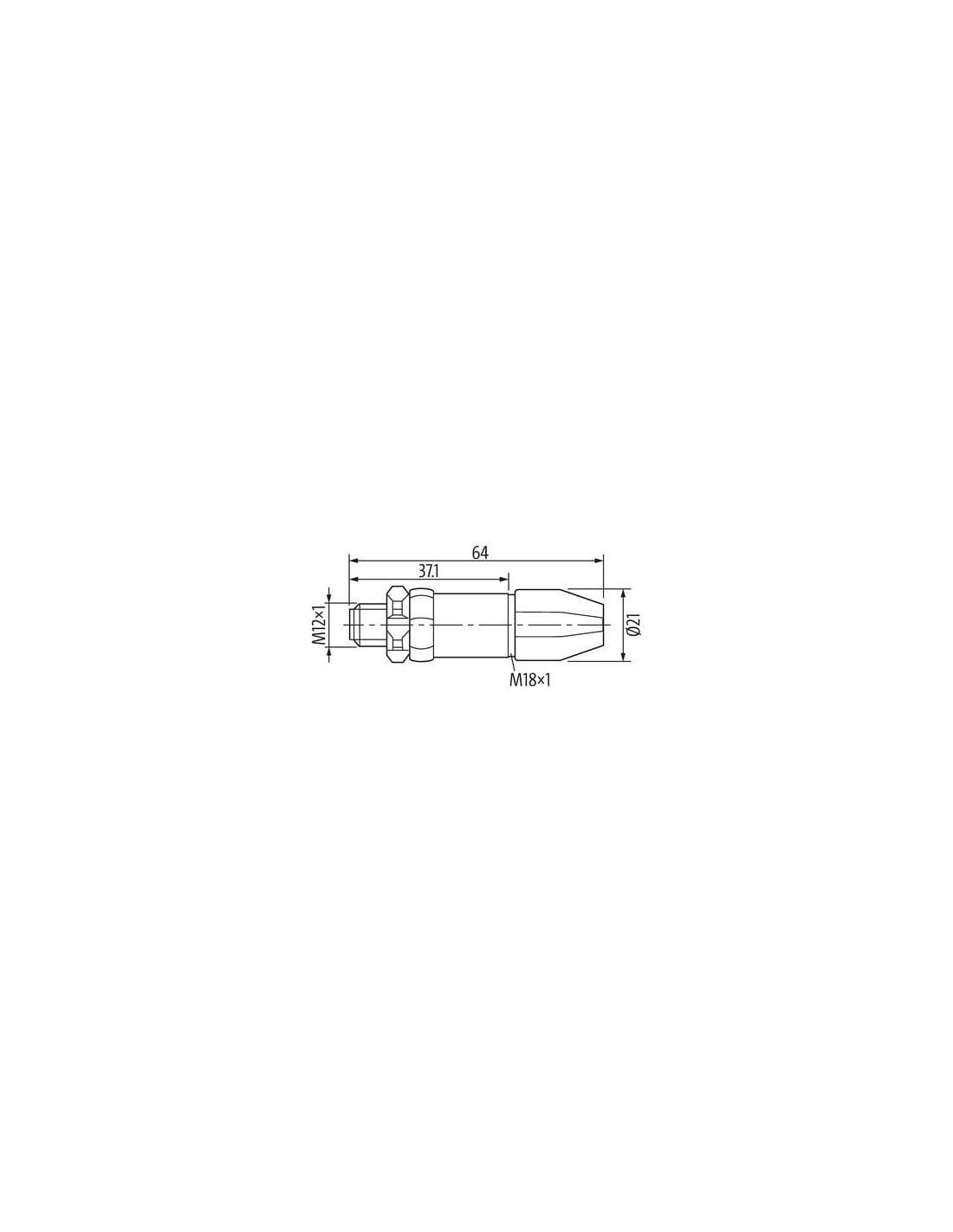

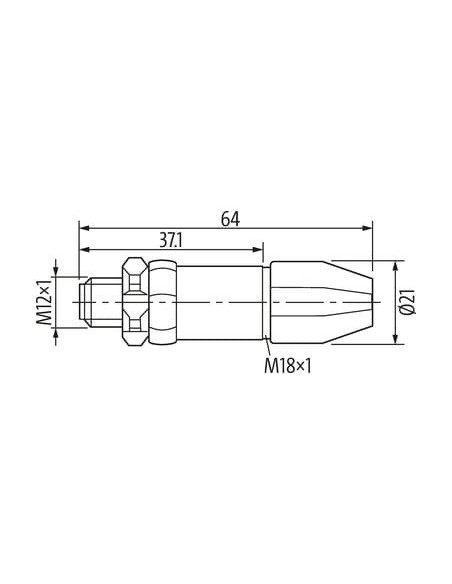

- 4-piny w standardowej konfiguracji (patrz: schemat połączeń i rysunek techniczny)
- Łatwa instalacja dzięki dużemu rozwarciu klucza (SW19) oraz optymalnemu momentowi dokręcania (0,6 Nm)
- Stabilność montażu dzięki solidnemu gwintowi i zabezpieczeniom materiałowym
- Wskazówki instalacyjne: chronić złącze przed obciążeniami mechanicznymi oraz zachować odpowiedni promień gięcia dla przewodów
Podsumowanie – Wtyczka M12 F&B PRO do aplikacji wymagających
Wtyczka M12 męska 0° F&B PRO 7024-12701-0000000 to solidne złącze dedykowane do profesjonalnych zastosowań przemysłowych, zapewniające niezawodność, szczelność i trwałość w najtrudniejszych warunkach eksploatacyjnych. Stanowi optymalne rozwiązanie w środowiskach wymagających najwyższej higieny, odporności na mycie oraz długotrwałej eksploatacji.
