Żeński proste
M12, 3-piny
Zaciski nożowe
Przekrój portu: 0.25...0.5 mm²
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 32 V |
| Napięcie robocze DC maks. | 32 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,25 mm² |
| Przekrój przyłącza maks. | 0,5 mm² |
| Średnica pojedynczej żyły min. | 0,1 mm |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 1,2 mm |
| Wire insulation diameter max. | 1,6 mm |
| Moment obrotowy | 0,6 Nm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 4 mm |
| Obszar zaciskowy maks. | 5,1 mm |
| Wysokość | 51 mm |
| Szerokość | 15 mm |
| Głębokość | 15 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

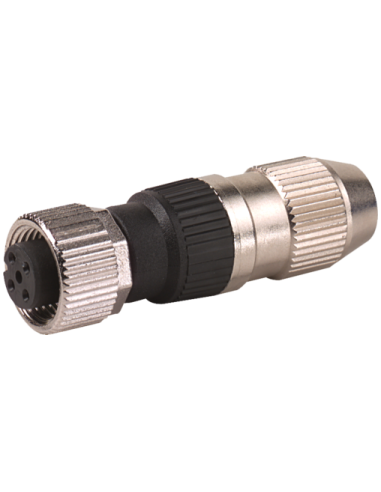

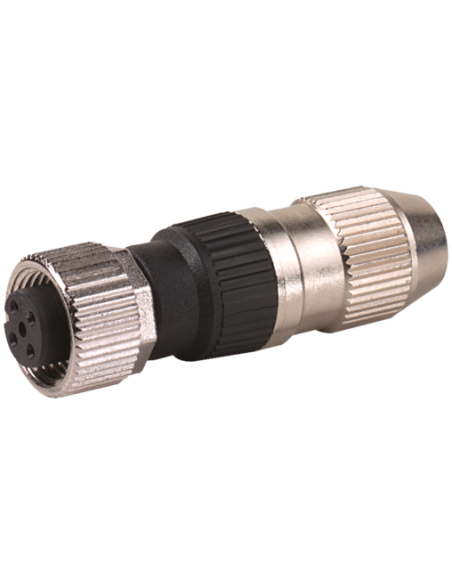

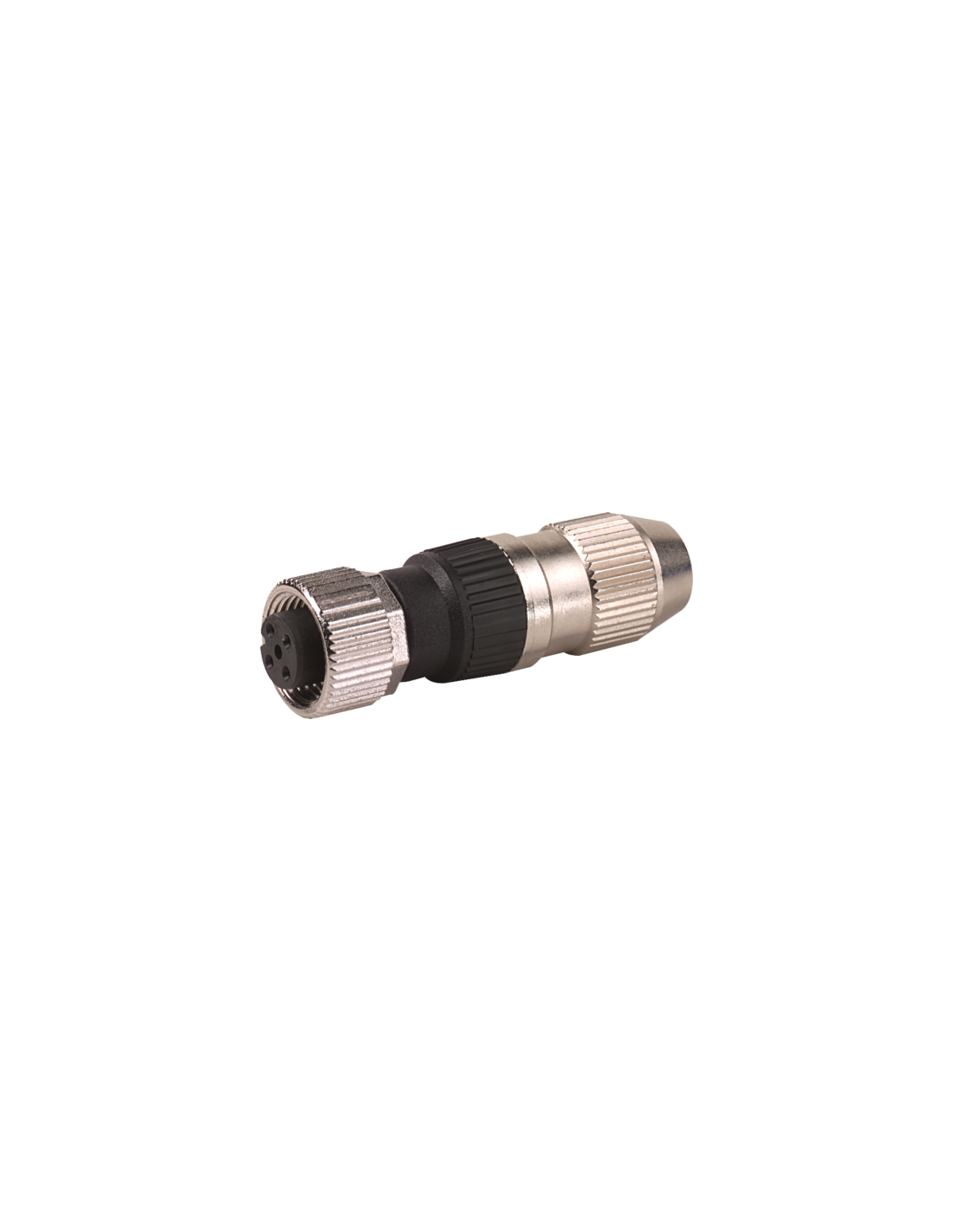

Wtyczka M12 żeńska prosta 3-pinowa – solidne złącze przemysłowe
Wtyczka M12 żeńska, prosta 7000-12581-0000000 to niezawodne złącze elektryczne, które znajduje szerokie zastosowanie w automatyce przemysłowej, instalacjach maszynowych oraz systemach czujników. Precyzyjne wykonanie oraz solidna konstrukcja zapewniają wysoką trwałość w trudnych warunkach przemysłowych.
Główne zalety złącza M12 z zaciskiem nożowym
Wysoka szczelność – stopień ochrony IP67 umożliwia bezpieczną pracę złącza nawet w zapyleniu i wilgoci.
Uniwersalne zastosowanie – sprawdza się w aplikacjach automatyki, urządzeniach pomiarowych, instalacjach sterujących oraz w przemyśle maszynowym.
Łatwy montaż – zaciski nożowe pozwalają na szybkie i trwałe połączenie przewodów o przekroju 0,25–0,5 mm².
Ochrona przed drganiami – zabezpieczenie przeciwwstrząsowe niweluje ryzyko rozłączenia podczas pracy w środowiskach narażonych na wibracje.
Zastosowanie wtyczki M12 żeńskiej 3-pinowej
- Przemysłowa automatyka i robotyka
- Podłączanie czujników i elementów wykonawczych
- Sterowanie oraz transmisja sygnałów w maszynach i liniach produkcyjnych
- Systemy bezpieczeństwa i monitoring maszyn
- Połączenia urządzeń wymagających niezawodnych złączy odpornych na warunki atmosferyczne
Wytrzymała konstrukcja i bezpieczeństwo połączeń
Obudowa z wysokiej jakości tworzywa oraz metalu gwarantuje trwałość i odporność na uszkodzenia mechaniczne.
Wtyk M12 z trzema pinami i zaciskiem nożowym doskonale sprawdza się w aplikacjach, gdzie kluczowe jest solidne i stabilne połączenie, nawet przy dużych obciążeniach elektrycznych do 4 A oraz napięciach do 32 V.
Ochrona przeciwprzepięciowa oraz odpowiednia izolacja spełniają najwyższe normy bezpieczeństwa.
Kluczowe cechy wtyczki M12 żeńskiej prostej
- Standardowy gwint M12 x 1

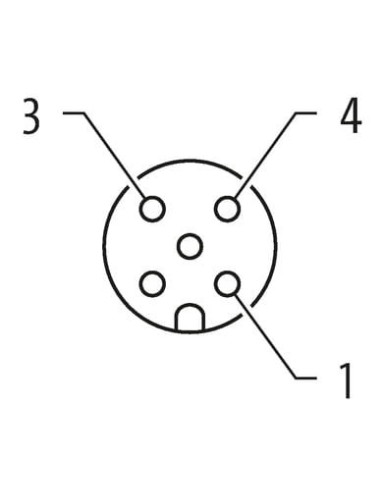

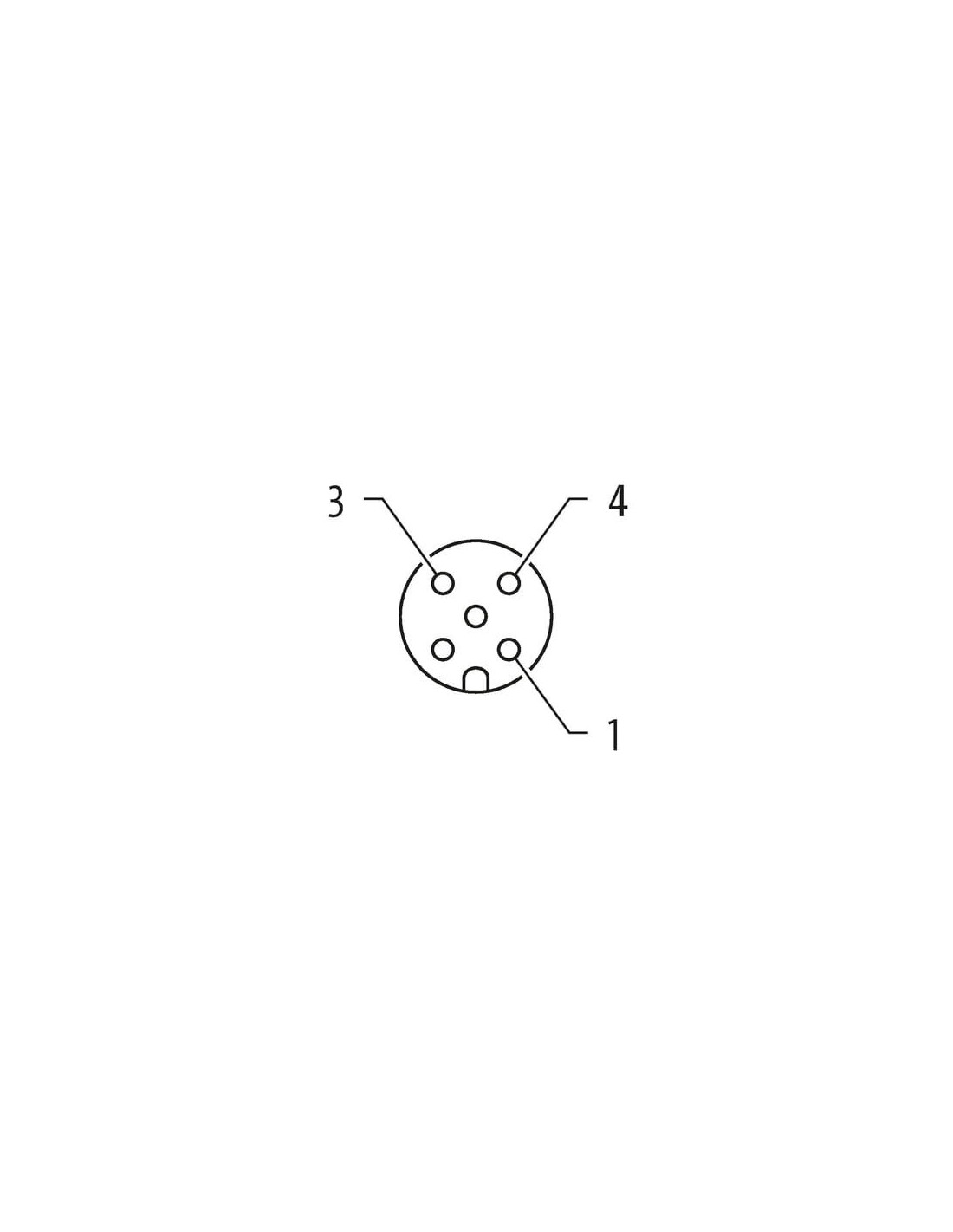

- Trzy piny – łatwa integracja z urządzeniami przemysłowymi
- Wysoki stopień szczelności – IP67 (połączone i przykręcone)
- Łatwy montaż i demontaż
- Odporność na temperatury od -25°C do +85°C

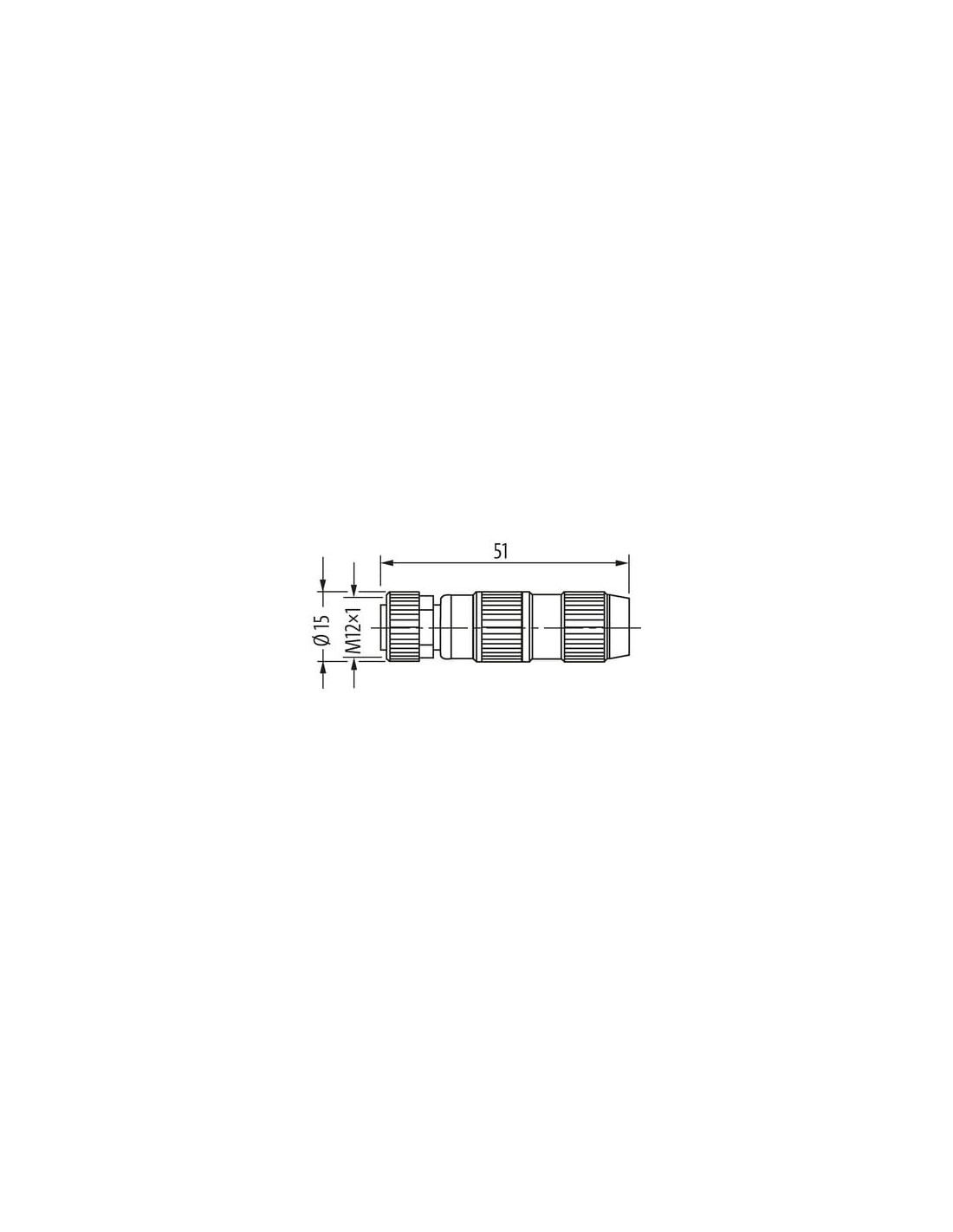

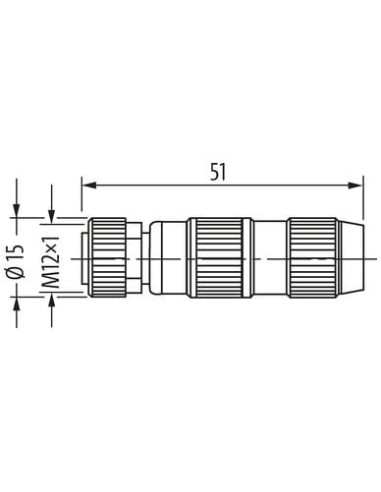

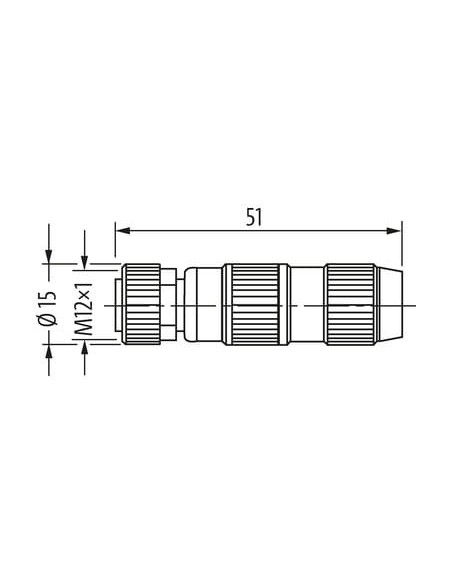

- Kompaktowe wymiary: długość 51 mm, średnica 15 mm
Dlaczego warto wybrać wtyczkę M12 żeńską 3-pinową?
Trwałe i bezpieczne połączenia oraz wysoka odporność na czynniki środowiskowe czynią ten produkt idealnym rozwiązaniem do przemysłowych aplikacji wymagających niezawodności i prostoty montażu.
