Dostępny
Żeński proste

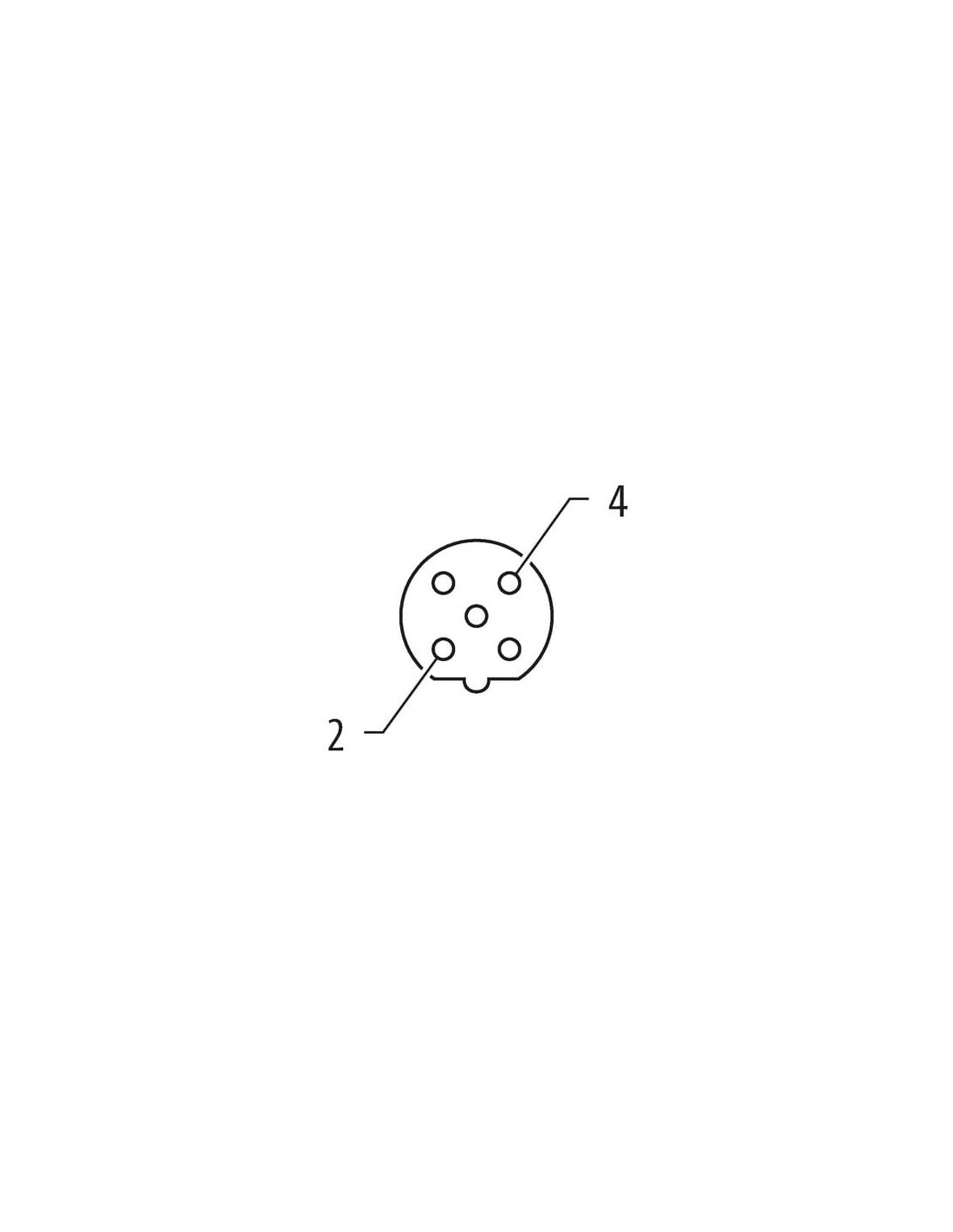

M12, 2-piny
Kodowanie B
ekranowany
Zaciski nożowe
| Family construction form | M12 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 32 V |
| Napięcie robocze DC maks. | 32 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,25 mm² |
| Przekrój przyłącza maks. | 0,34 mm² |
| Numer AWG min. | 24 |
| Numer AWG maks. | 22 |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 2 mm |
| Wire insulation diameter max. | 2,6 mm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 4,5 mm |
| Obszar zaciskowy maks. | 8,8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

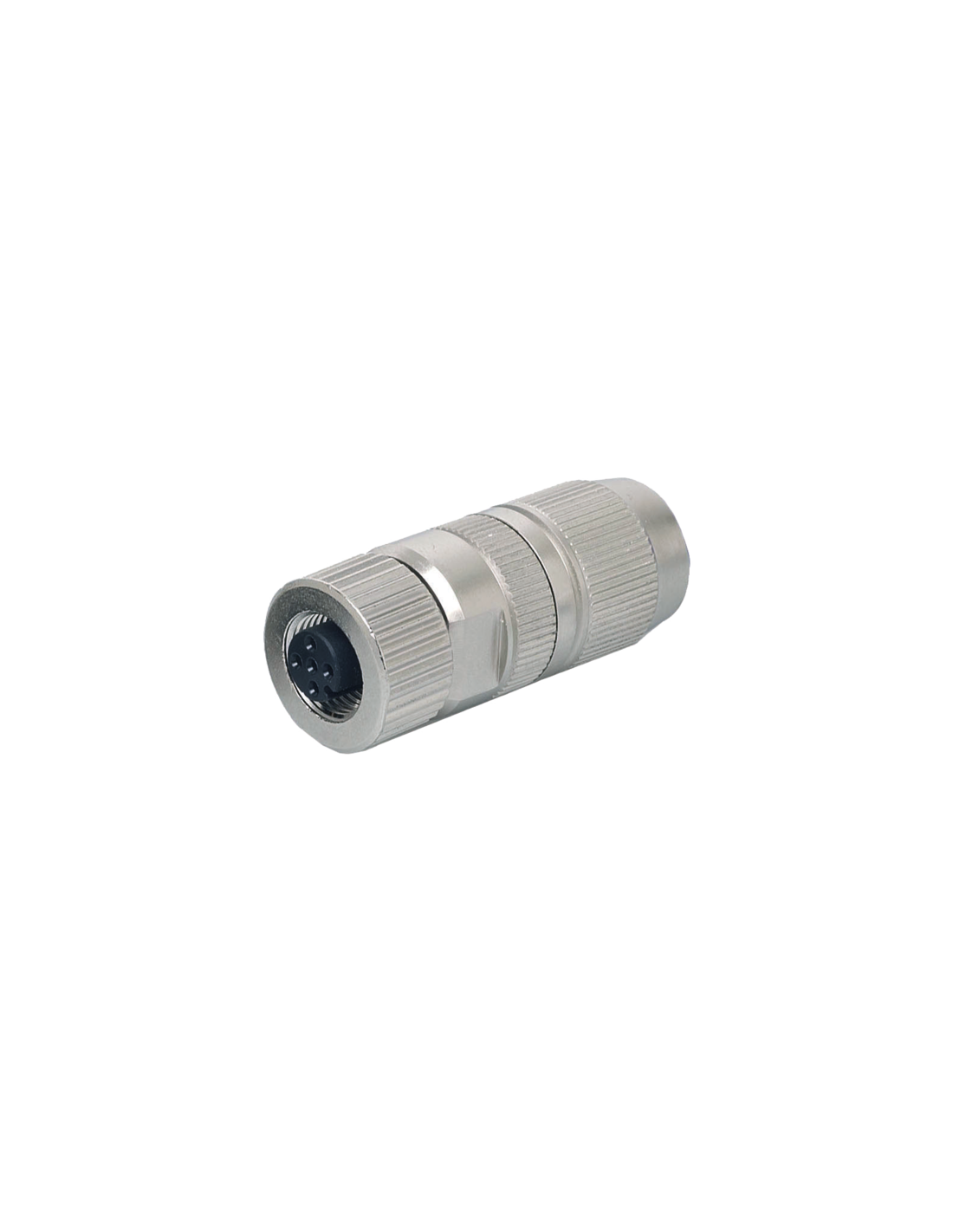

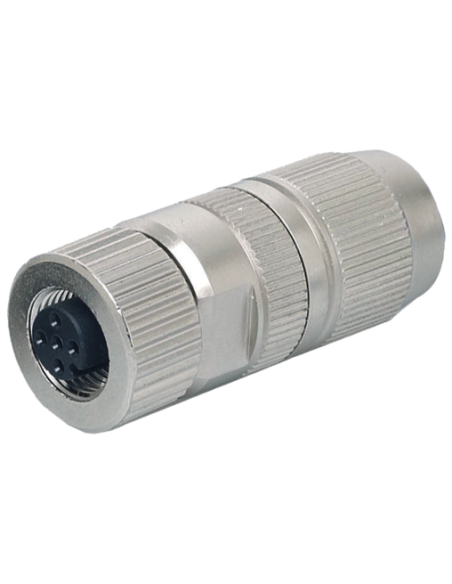

Wtyczka M12 żeńska prosta 2-polowa kod B ekranowana – niezawodne połączenia przemysłowe
Wtyczka M12 żeńska, prosta, 2-polowa kod B (kod produktu: 7000-14225-0000000) to wysokiej jakości złączka przeznaczona do wymagających aplikacji przemysłowych. Produkt został zaprojektowany z myślą o zapewnieniu trwałości, bezpieczeństwa oraz niezawodności transmisji sygnału i zasilania. Dzięki ekranowaniu gwarantuje skuteczną ochronę przed zakłóceniami elektromagnetycznymi, co jest niezwykle istotne w przypadku zastosowań w automatyce.
Typowe zastosowania wtyczki M12 żeńskiej 2-pinowej B-kodowanej
Złącze M12 2-polowe znajduje szerokie zastosowanie w branży przemysłowej, m.in. w:
- transmisji sygnału w systemach czujnikowych i siłownikach
- zasilaniu urządzeń automatyki przemysłowej
- łączności w systemach bezpieczeństwa maszyn
- aplikacjach wymagających odporności na czynniki atmosferyczne i pyły
- szybkiej i wygodnej realizacji połączeń elektrycznych w szafach sterowniczych
Zalety przemysłowej wtyczki M12, 2P, B-kodowanej – solidność i bezpieczeństwo w jednym
- Wysoka klasa szczelności IP67 – całkowita odporność na pył i wilgoć, zapewniająca długotrwałe użytkowanie nawet w trudnych warunkach przemysłowych.
- Ekranowanie – doskonała ochrona przed zakłóceniami elektromagnetycznymi, gwarantująca stabilny przesył sygnału.
- Prosta instalacja – zastosowanie zacisków nożowych umożliwia szybki i bezproblemowy montaż przewodów o przekroju 0,25–0,34 mm² (AWG 24–22).
- Wytrzymałość mechaniczna – staranna konstrukcja oraz metalowa obudowa zwiększają odporność na uszkodzenia mechaniczne.
- Kodowanie typu B – różnicuje wtyczkę od innych rodzajów M12, minimalizując ryzyko niewłaściwego podłączenia.
Wtyczka M12 żeńska prosta sprawdzi się doskonale w przemysłowych aplikacjach wymagających niezawodnych i trwałych połączeń, gdzie kluczowe znaczenie mają odporność na warunki otoczenia, bezpieczeństwo oraz pewność przesyłanego sygnału. To idealny wybór w automatyce przemysłowej, robotyce, technice napędowej, budowie maszyn i wielu innych gałęziach przemysłu.
