Dostępny
Męski prosty
M12, 4-piny
Zaciski nożowe
Przekrój portu: 0.25...0.5 mm²
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 32 V |
| Napięcie robocze DC maks. | 32 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,25 mm² |
| Przekrój przyłącza maks. | 0,5 mm² |
| Średnica pojedynczej żyły min. | 0,1 mm |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 1,2 mm |
| Wire insulation diameter max. | 1,6 mm |
| Moment obrotowy | 0,6 Nm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | przykręcone, zamontowane |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 4 mm |
| Obszar zaciskowy maks. | 5,1 mm |
| Wysokość | 55 mm |
| Szerokość | 15 mm |
| Głębokość | 15 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

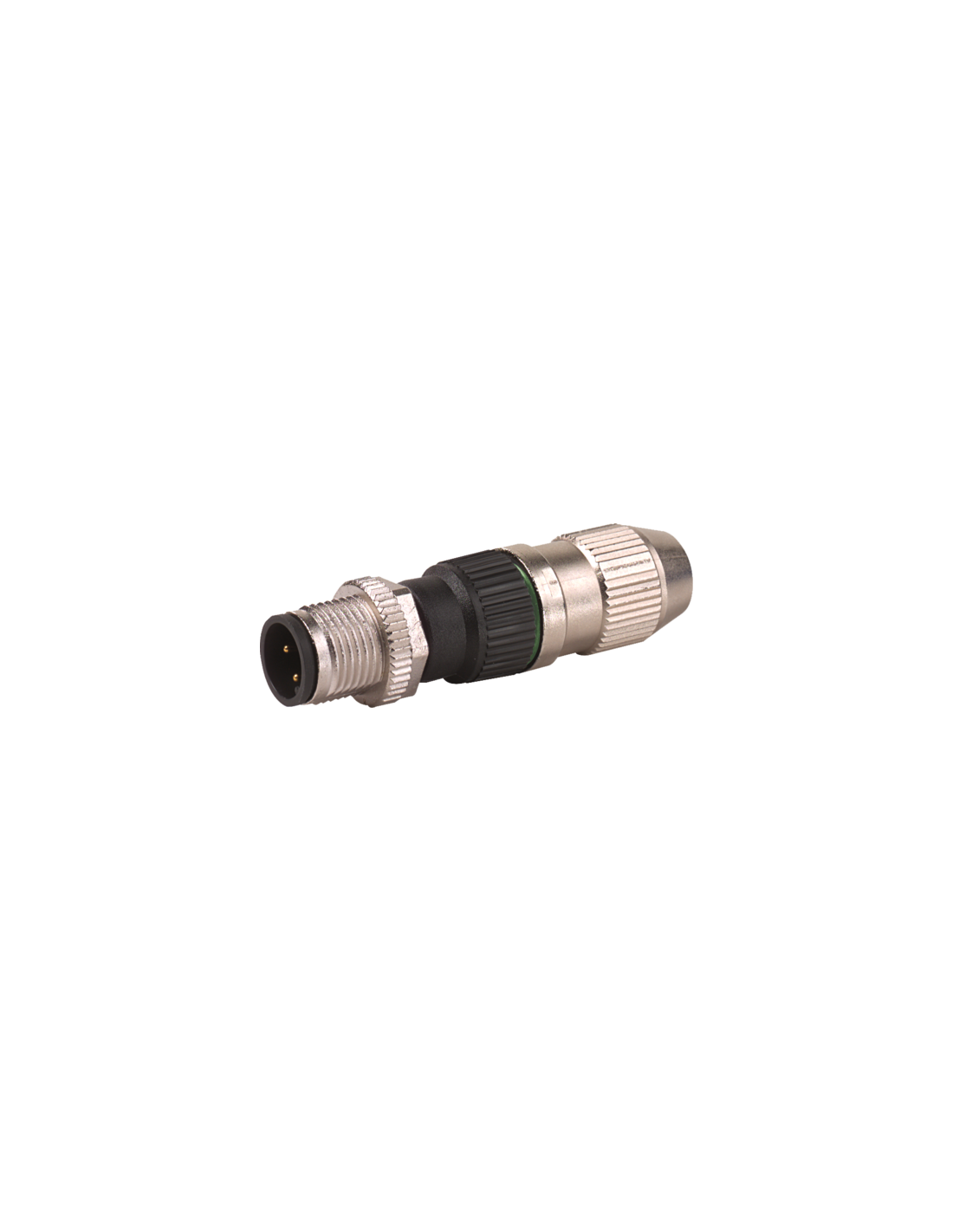

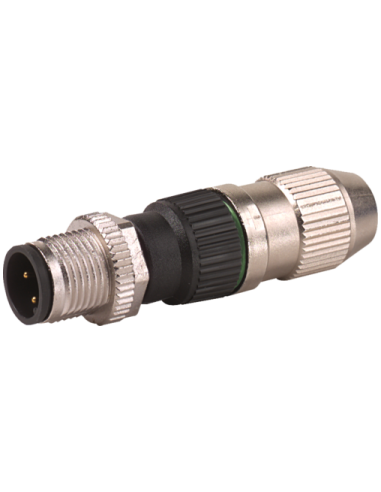

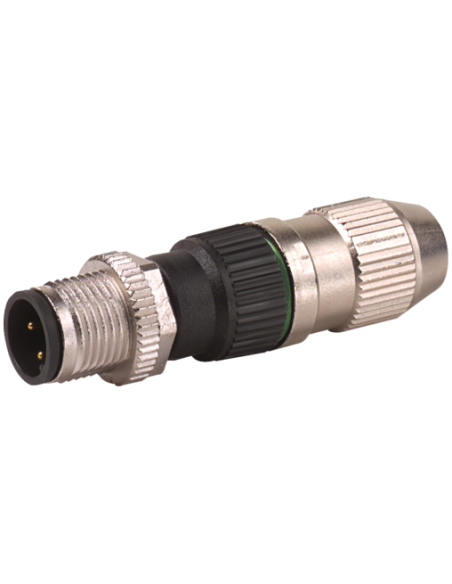

Wtyczka M12 męska, prosta 4-polowa – profesjonalne złącze przemysłowe 7000-12481-0000000
Wtyczka M12 męska, prosta 4-polowa to wysokiej jakości złącze przeznaczone do szybkiego i niezawodnego łączenia przewodów w aplikacjach automatyki przemysłowej, maszynowej oraz instalacji elektrycznych. Produkt wyróżnia się trwałością i uniwersalnością, co umożliwia efektywne podłączenie urządzeń w trudnych warunkach przemysłowych.
Najważniejsze cechy i zalety złącza M12 4-polowego
- Standard M12 – zapewnia szeroką kompatybilność z popularnymi systemami automatyki i czujników.
- 4 piny – wszechstronne zastosowanie, w tym do sygnałów cyfrowych, analogowych oraz zasilania.
- Złącza na przewód 0,25 – 0,5 mm² – łatwe podłączenie szerokiego zakresu przekrojów przewodów.
- Zaciski nożowe – szybki i niezawodny montaż bez potrzeby lutowania.
- Wysoka szczelność – stopień ochrony IP67 – odporność na kurz, wilgoć oraz czasowe zanurzenie w wodzie, co zapewnia bezpieczne użytkowanie w trudnych warunkach przemysłowych.
- Solidna konstrukcja – obudowa z wysokiej jakości materiałów, w tym pierścień radełkowany z tworzywa sztucznego dla wygodnego dokręcania.
- Praca w szerokim zakresie temperatur od -25°C do +85°C – sprawdza się zarówno w niskich, jak i wysokich temperaturach.
Zastosowania wtyczki M12 – gdzie sprawdzi się najlepiej?
Wtyczka M12 męska, prosta 4-polowa znajduje szerokie zastosowanie w branżach takich jak:
- Automatyka przemysłowa
- Produkcja maszyn i urządzeń
- Systemy transportu i logistyki
- Pomiary i kontrola procesów
- Instalacje czujnikowe i układy zasilania
- Systemy wizyjne i komunikacyjne
Dzięki wytrzymałej konstrukcji produkt doskonale sprawdza się w wilgotnych, zapylonych oraz wstrząsoodpornych środowiskach.
Wysoka niezawodność połączeń — bezpieczeństwo i ochrona
Produkt zapewnia stabilność połączeń elektronicznych dzięki precyzyjnemu systemowi zacisków oraz ochronie klasy IP67. Dodatkowy system zabezpieczenia przeciwwstrząsowego oraz trwałe połączenie śrubowe zapewniają bezpieczeństwo podczas pracy w ruchomych oraz dynamicznych systemach.
Prosta instalacja i ergonomia
Złącze umożliwia łatwy montaż i demontaż dzięki ergonomicznemu kształtowi oraz zaciskom nożowym. Odpowiednio dobrany moment dokręcania oraz automatyczne zabezpieczenie kabla zwiększają wygodę instalacji. Przy projektowaniu przewodów warto zwrócić uwagę na zalecany promień gięcia, aby zachować pełną szczelność połączenia.

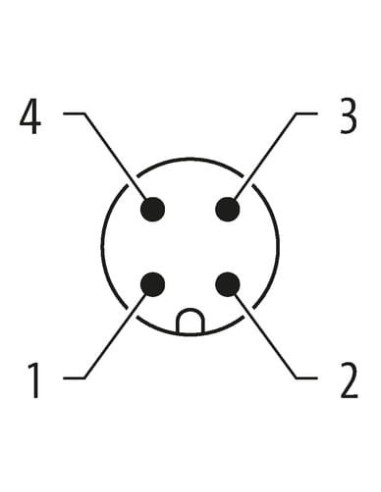

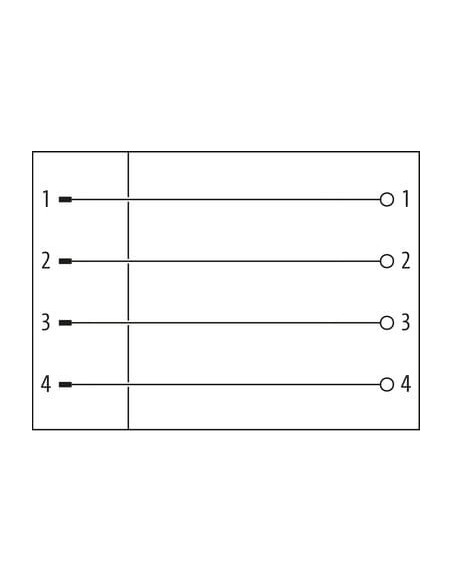

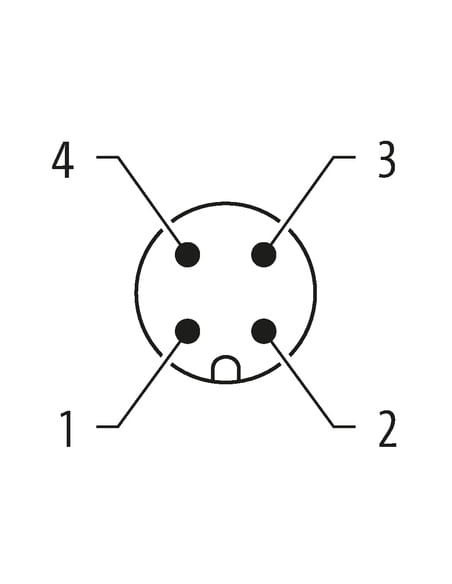

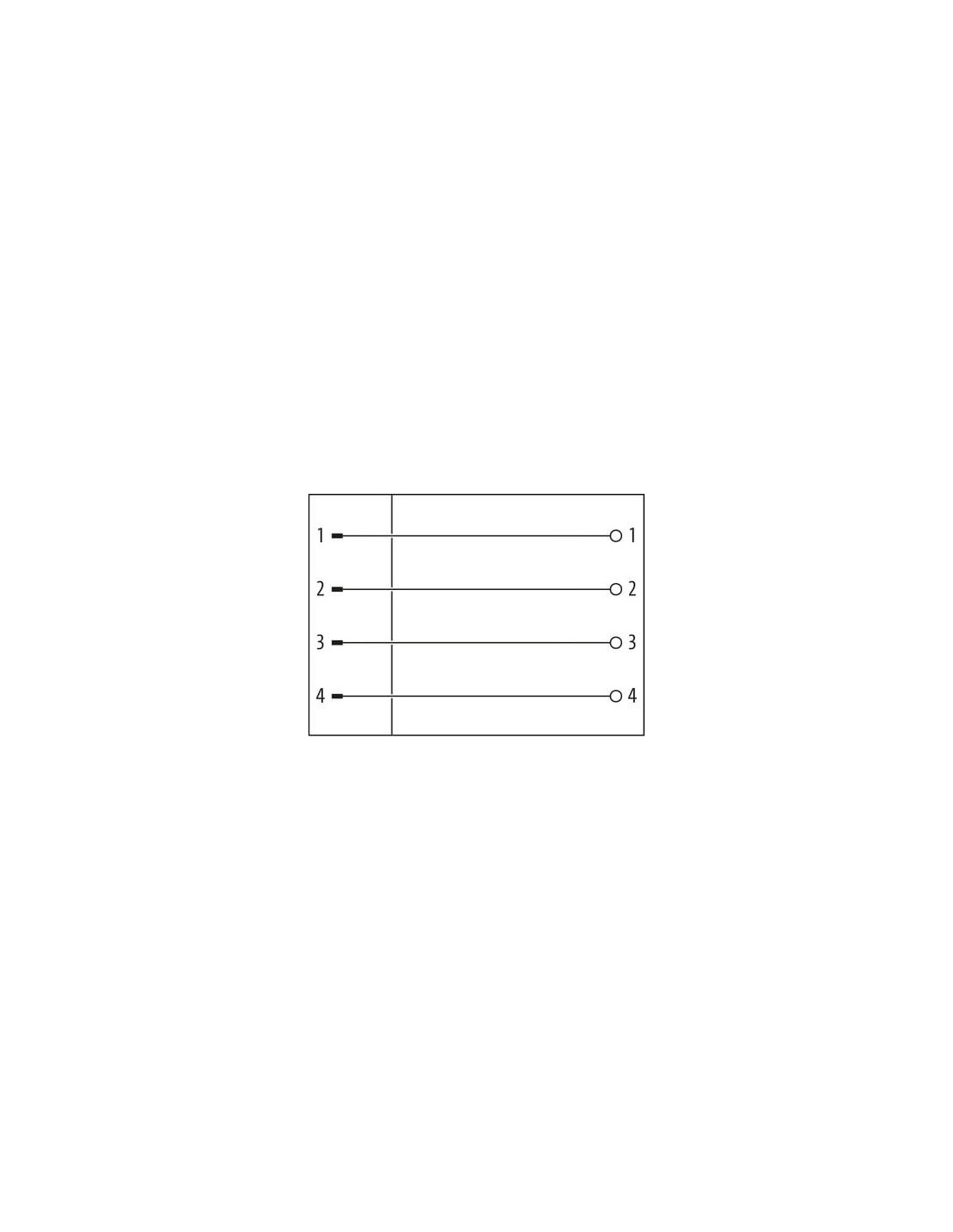

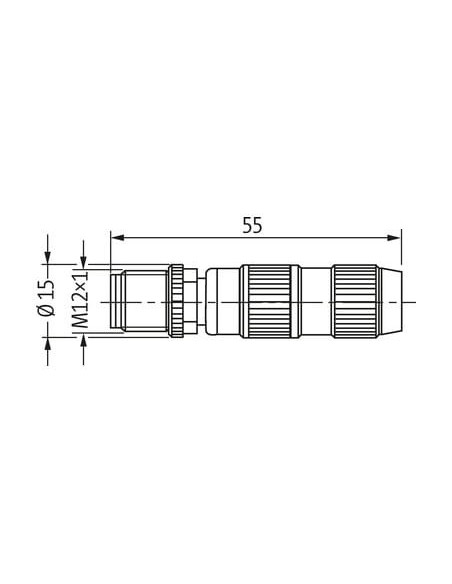

Wymiary i schemat połączeń

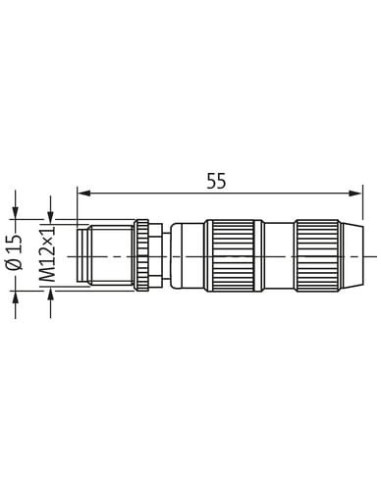

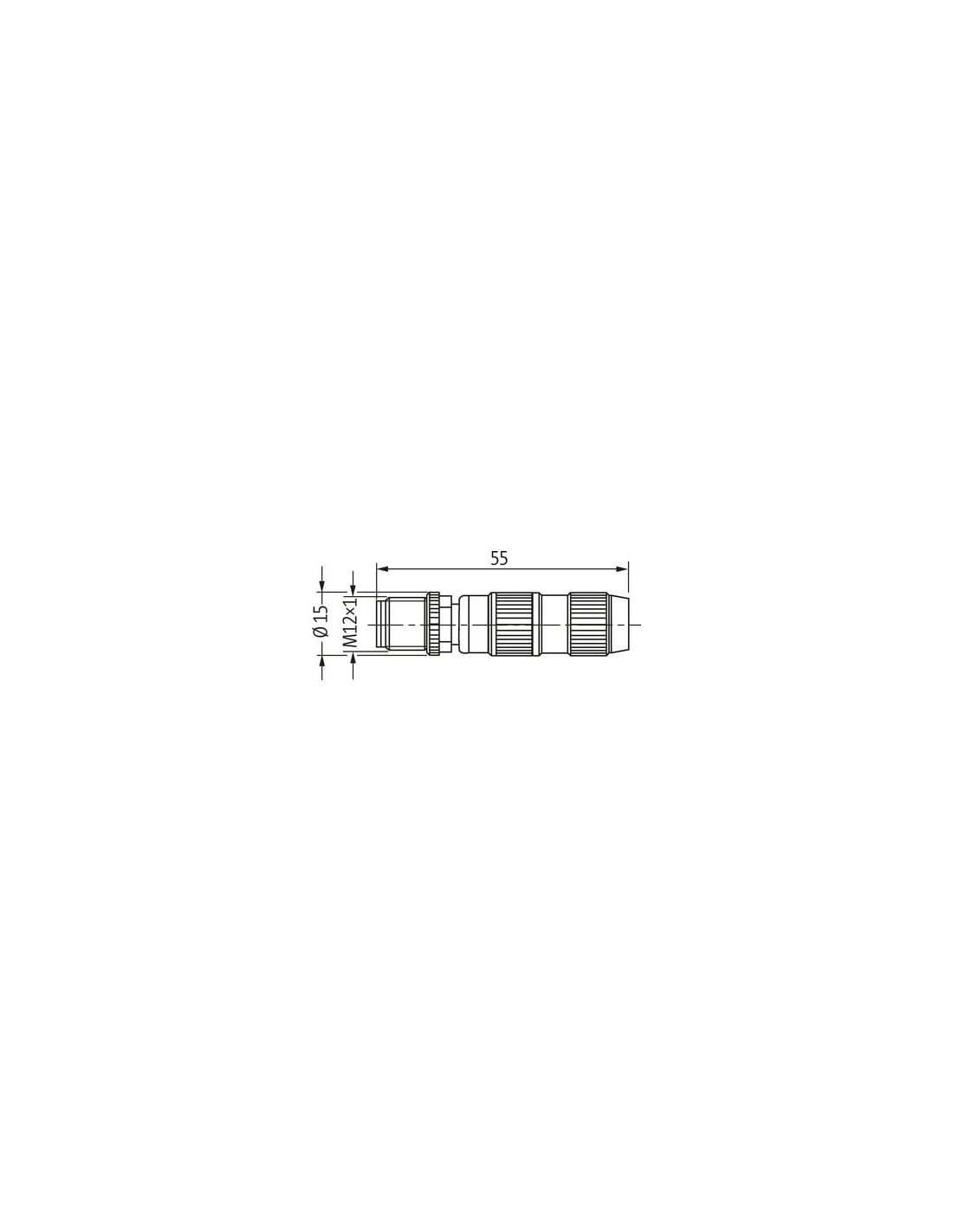

Kompaktowa obudowa (55 mm x 15 mm x 15 mm) pozwala na montaż w ograniczonej przestrzeni, a czytelny układ pinów ułatwia szybkie i bezpieczne podłączenie przewodów. Producent udostępnia również czytelny schemat połączeń, dostępny na stronie produktu.
Wtyczka M12 męska, prosta 4-polowa 7000-12481-0000000 to produkt dedykowany wymagającym aplikacjom przemysłowym, które stawiają na niezawodność, bezpieczeństwo oraz łatwość obsługi. Wysoka odporność na czynniki zewnętrzne oraz szerokie możliwości zastosowania sprawiają, że jest to jedno z najbardziej uniwersalnych złączy do zastosowań profesjonalnych.
