Dostępny
Żeński proste

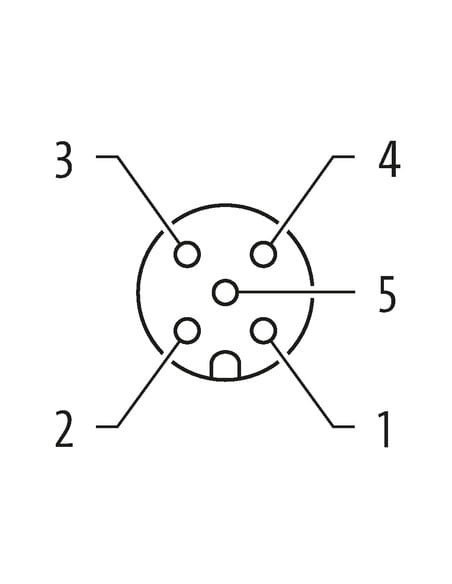

M12, 5-piny

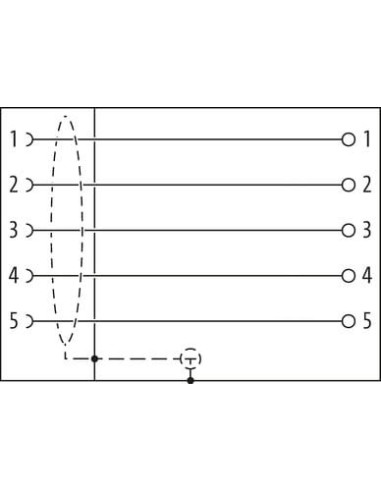

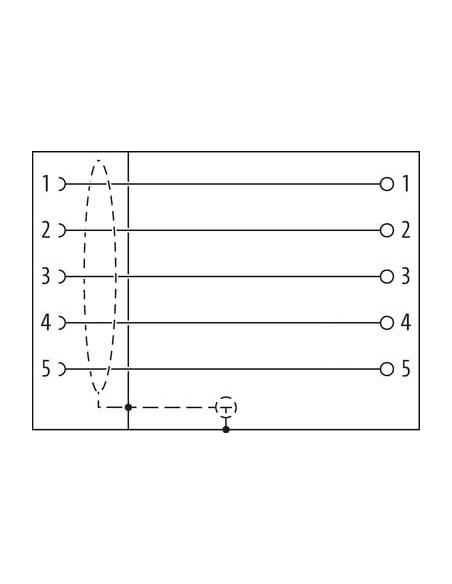

ekranowany
Zaciski śrubowe
Zakres mocowania (Ø kabla): 4...6 mm
| Family construction form | M12 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,75 mm² |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Mosiądz |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 4 mm |
| Obszar zaciskowy maks. | 6 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

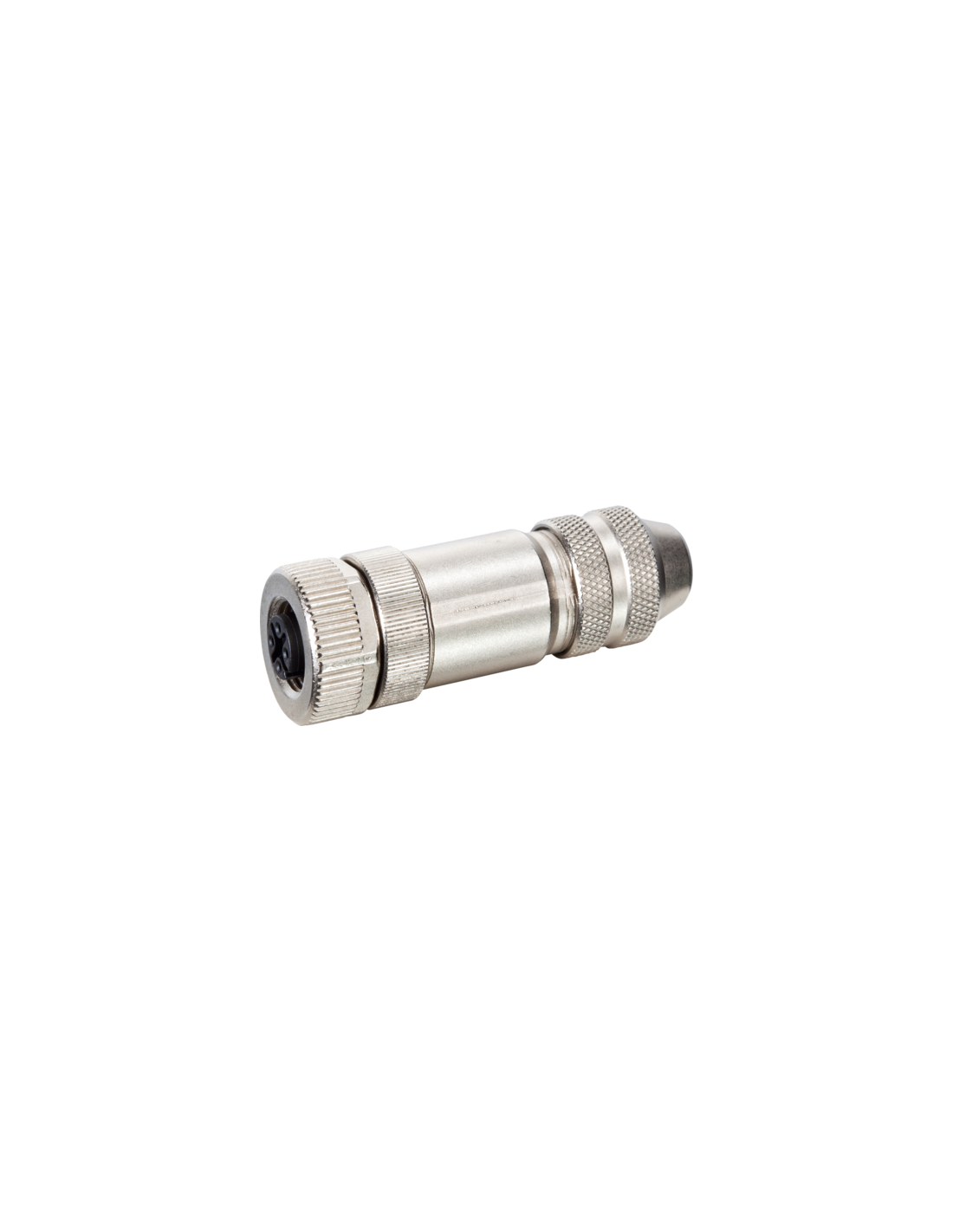

Wtyczka M12 żeńska prosta 5-polowa ekranowana – szybkie i niezawodne połączenia przemysłowe
Wtyczka M12 żeńska, prosta, 5-polowa, ekranowana (kod produktu: 7000-13381-0000000) to solidne rozwiązanie dedykowane do realizacji połączeń przemysłowych i automatyki. Wyposażona w pięć pinów, zapewnia stabilne połączenie sygnałowe, transmisję danych oraz zasilanie w wymagających środowiskach pracy.
Zastosowanie wtyczki M12 – przemysł, automatyka, maszyny i robotyka
Wtyczki M12 zyskują popularność wszędzie tam, gdzie konieczna jest niezawodność, odporność na warunki środowiskowe oraz szybki montaż. Najczęściej wykorzystywane są w:
- Automatyce przemysłowej – do łączenia czujników, siłowników, zaworów czy modułów sterujących.
- Budowie maszyn – przyspieszają instalację i serwisowanie.
- Robotyce – zapewniają trwałe i odporne na drgania złącza.
- Transporcie i logistyce – stosowane w systemach przenośników, sorterach i magazynach automatycznych.
Zalety i cechy produktu – wtyczka M12 5-pin, ekranowana, śrubowa

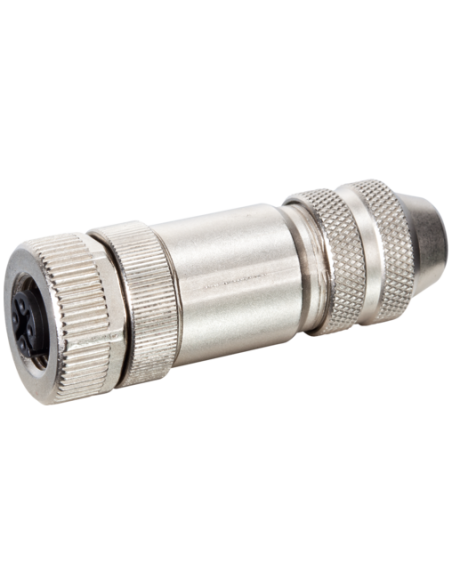

Wtyczka M12 prosta żeńska wyróżnia się solidną, niklowaną obudową z mosiądzu, co przekłada się na wysoką odporność mechaniczną oraz ochronę przed korozją. Ekranowanie złącza minimalizuje zakłócenia elektromagnetyczne, gwarantując czystość sygnału także w trudnych warunkach przemysłowych.
- Szczelność IP67 – pełna odporność na pył i krótkotrwałe zanurzenie w wodzie.
- Zakres temperatur pracy od -40°C do +85°C – możliwość użytkowania w szerokim spektrum temperatur.
- Śrubowe zaciski – gwarantują prosty montaż bez konieczności stosowania specjalistycznych narzędzi.
- Przyłącze dla przewodów o Ø 4–6 mm oraz przekroju do 0,75 mm².
- Solidna konstrukcja – obudowa z niklowanego mosiądzu zwiększa trwałość złącza.
Typowe wykorzystanie – gdzie sprawdzi się wtyczka M12 żeńska prosta 5-polowa?
Wtyczka M12 prosta 5-polowa sprawdzi się zarówno w instalacjach nowych, jak i przy modernizacji istniejących systemów. Znajduje zastosowanie w układach wymagających zarówno przesyłu sygnału, jak i niewielkich prądów zasilających – na przykład w rozbudowanych systemach czujników lub sieciach Profibus, DeviceNet, CANopen.
Dlaczego warto stosować wtyczki M12 5-polowe ekranowane?
Ekranowane wtyczki M12 znacząco podnoszą odporność instalacji na zakłócenia elektromagnetyczne, co jest szczególnie ważne w zakładach produkcyjnych, gdzie pracuje wiele maszyn i urządzeń elektrycznych. Ich montaż odbywa się na zasadzie śrubowych zacisków, dzięki czemu instalacja oraz ewentualna wymiana złącza przebiega sprawnie i wygodnie.
Wtyczka ta jest idealnym rozwiązaniem dla szerokiego grona zastosowań przemysłowych, gwarantując szczelność, trwałość i bezpieczeństwo połączenia elektrycznego nawet w trudnych warunkach pracy.
