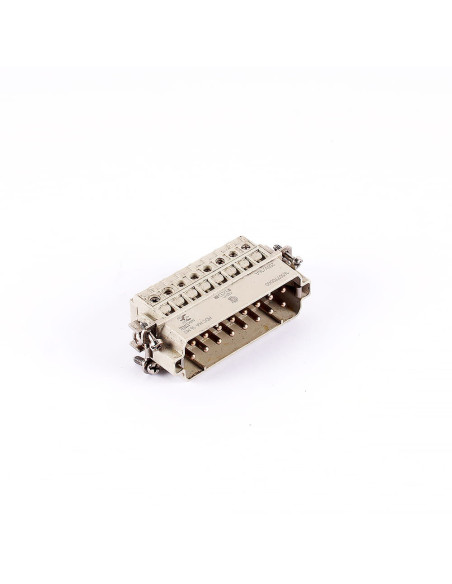

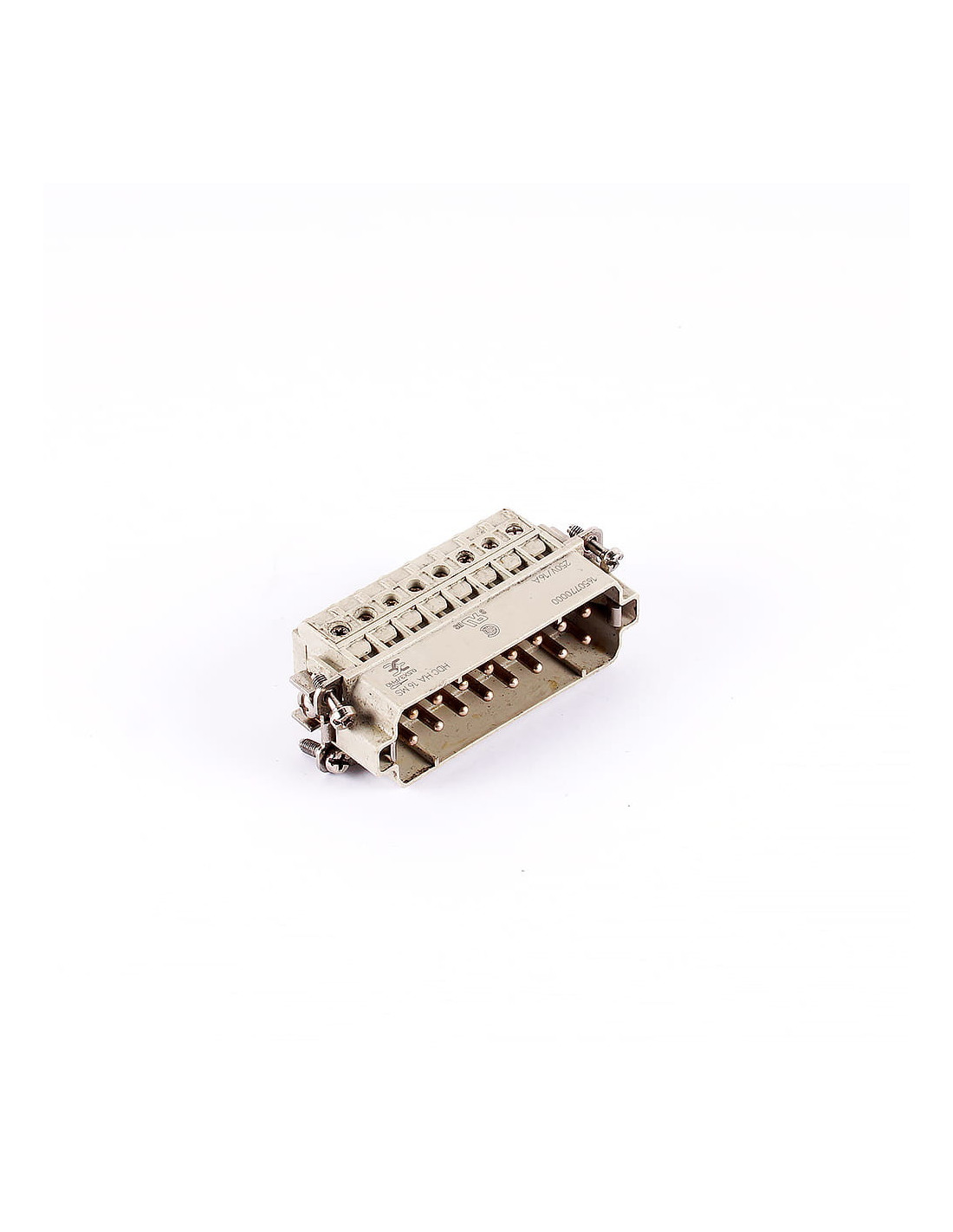

Złącze męskie, HDC HA 16 MS
Złącze męskie, HDC HA 16 MS to komponent elektryczny używany do tworzenia trwałych i bezpiecznych połączeń w systemach elektrycznych i automatyce. Złącze to jest zaprojektowane do pracy w trudnych warunkach przemysłowych, oferując niezawodność i odporność na czynniki zewnętrzne.
Chociaż informacje o producencie nie są dostępne, produkt ten jest typowy dla firm specjalizujących się w produkcji wysokiej jakości komponentów elektrycznych, które są kluczowe dla wielu zastosowań przemysłowych.
Trwałość i funkcjonalność złącza męskiego, HDC HA 16 MS
Złącze męskie, HDC HA 16 MS zostało zaprojektowane, aby wytrzymać intensywne użytkowanie i ekspozycję na niekorzystne warunki, takie jak wysoka wilgotność, temperatura czy wibracje. Zastosowanie wysokiej jakości materiałów gwarantuje jego długą żywotność i minimalizuje ryzyko awarii, co jest istotne w aplikacjach krytycznych.
Inwestując w to złącze, użytkownicy mogą liczyć na stabilne i bezpieczne połączenie, które spełni oczekiwania nawet w najbardziej wymagających instalacjach przemysłowych. Jest to idealne rozwiązanie dla inżynierów i techników poszukujących niezawodnych komponentów do budowy lub modernizacji maszyn i urządzeń elektrycznych.
Korzyści z zakupów na eShop.Dopak
W naszym sklepie internetowym stawiamy na prostotę zakupów, klarowną nawigację i błyskawiczne dostawy. Zadowolenie naszych klientów jest dla nas priorytetem, dlatego oferujemy kompleksową obsługę na najwyższym poziomie. Nasz doświadczony zespół jest zawsze gotów udzielić odpowiedzi na wszelkie pytania i służyć pomocą przy wyborze idealnego produktu - zachęcamy do kontaktu.
Dane techniczne:
| Producent | Weidmüller |
| Kod produktu | HDC HA 16 MS |
| Typ | Złącze męskie |
| GTIN (EAN) | 4008190299392 |
| Głębokość | 73 mm |
| Głębokość (cale) | 2,874 inch |
| Wysokość | 29 mm |
| Wysokość (cale) | 1,142 inch |
| Szerokość | 23 mm |
| Szerokość (cale) | 0,906 inch |
| Masa netto | 67 g |
| Temperatura graniczna | -40 °C ... 125 °C |
| REACH SVHC | Lead 7439-92-1, Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | b67daa31-7dca-434d-8290-da7fb52f83a2 |
| Odporność chemiczna | |
| Substancja | Aceton |
| Odporność chemiczna | Odporny |
| Substancja | Amoniak, wodnisty |
| Odporność chemiczna | Warunkowo odporny |
| Substancja | Benzyna |
| Odporność chemiczna | Odporny |
| Substancja | Benzen |
| Odporność chemiczna | Odporny |
| Substancja | Olej napędowy |
| Odporność chemiczna | Warunkowo odporny |
| Substancja | Kwas octowy, stężony |
| Odporność chemiczna | Odporny |
| Substancja | Wodorotlenek potasu |
| Odporność chemiczna | Warunkowo odporny |
| Substancja | Metanol |
| Odporność chemiczna | Warunkowo odporny |
| Substancja | Olej silnikowy |
| Odporność chemiczna | Warunkowo odporny |
| Substancja | Ług rozcieńczony |
| Odporność chemiczna | Odporny |
| Substancja | Wodorofluorowęglowodory |
| Odporność chemiczna | Warunkowo odporny |
| Substancja | Zastosowanie na zewnątrz |
| Odporność chemiczna | Warunkowo odporny |
| BG | 5 |
| Klasa palności wg UL 94 | V-0 |
| Liczba biegunów | 16 |
| Materiał izolacyjny | PC ze wzmocnieniem włóknem szklanym (listowanie UL i kwalifikacja pasma) |
| Napięcie pomiarowe (DIN EN 61984) | 250 V |
| Napięcie pomiarowe według UL/CSA | 600 V AC/DC |
| Powierzchnia | srebro chromianowane |
| Produkt o niskiej dymotwórczości wg DIN EN 45545-2 | Tak |
| Przekrój przyłącza przewodu | 2,5 mm² |
| Prąd pomiarowy (DIN EN 61984) | 16 A |
| Rezystancja skrośna | ≤2 mΩ |
| Stopień zanieczyszczenia | 3 |
| Typ | Złącze męskie |
| Typoszereg | HA |
| Udarowe napięcie pomiarowe (DIN EN 61984) | 4 kV |
| Wielkość konstrukcyjna | 5 |
| Wytrzymałość izolacji | 1010 Ω |
| Bez halogenu | true |
| Cykle wtykania Ag | ≥ 500 |
| Grupa materiałów izolacyjnych | IIIa |
| Moment dokręcający maks. zestyk główny | 0,55 Nm |
| Moment dokręcający min. zestyk główny | 0,5 Nm |
| Tworzywo | stop miedzi |
| Długość odizolowania, przyłącze PE | 10 mm |
| Przekrój pomiarowy | 2,5 mm² |
| Rodzaj przyłącza PE | złącze śrubowe |
| Moment dokręcający maks. złącze PE | 1,5 Nm |
| Moment dokręcający min. złącze PE | 1,2 Nm |
| Przekrój przewodu AWG (PE), maks. | AWG 14 |
| Przekrój przewodu AWG (PE), min. | AWG 20 |
| Rozmiar końcówki rowek (złącze PE) | SD 0,8 x 4,0 |
| Śruba mocująca | M 4 |
| BG | 5 |
| Długość usunięcia izolacji przyłącza pomiarowego | 9 mm |
| Powierzchnia | srebro chromianowane |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks. | 2,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, jednodrutowy, max. | 2,5 mm² |
| Przekrój przyłącza przewodu, jednodrutowy, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, maks. | 2,5 mm² |
| Przekrój przyłącza przewodu, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 2,5 mm² |
| Rezystancja skrośna | ≤2 mΩ |
| Rodzaj przyłącza | złącze śrubowe |
| Wielkość konstrukcyjna | 5 |
| Wielkość ostrza | Gr. PH0 |
| Moment dokręcający maks. zestyk główny | 0,55 Nm |
| Moment dokręcający min. zestyk główny | 0,5 Nm |
| Przekrój przyłącza przewodu AWG, min. | AWG 20 |
| Przekrój przyłączeniowy przewodu AWG, maks. | AWG 14 |
| Rozmiar końcówki rowek (złącze śrubowe) | SD 0,6 x 3,5 |
| Tworzywo | stop miedzi |
| Śruba dociskowa | M 3 |
| ETIM 6.0 | EC000438 |
| ETIM 7.0 | EC000438 |
| ETIM 8.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-05 |
| ECLASS 9.1 | 27-44-02-05 |
| ECLASS 10.0 | 27-44-02-05 |
| ECLASS 11.0 | 27-44-02-05 |
| ECLASS 12.0 | 27-44-02-05 |
| Dopuszczenia | CSA CURUS DETNORVER |
| ROHS | Zgodny |
| UL File Number Search | Witryna UL |
| Nr certyfikatu (cURus) | E92202 |
Zalety złącza męskiego, HDC HA 16 MS:
- Wysoka precyzja złącza męskiego
- Doskonała jakość wykonania
- Trwałość produktu złącza
- Bezpieczeństwo użytkowania
- Niezawodność działania
Produkt używany, drobne ślady magazynowania. Produkt na magazynie.
