Żeński proste
M12, 3-piny
Zaciski śrubowe
Zakres mocowania (Ø kabla): 4...6 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12 |
| Kodowanie | C |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,75 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | II |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 4 mm |
| Obszar zaciskowy maks. | 6 mm |
| Wysokość | 55 mm |
| Szerokość | 20 mm |
| Głębokość | 20 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

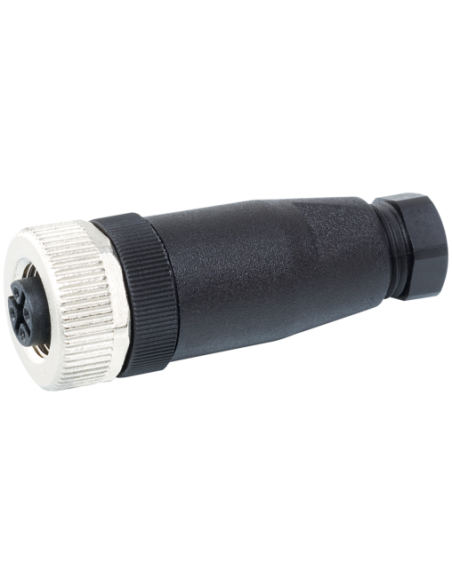

Złącze żeńskie M12 0° do okablowania w terenie – 7000-20141-0000000
Złącze M12 żeńskie proste o kodowaniu C to niezawodne rozwiązanie przeznaczone do profesjonalnych instalacji automatyki przemysłowej, maszyn oraz systemów sterowania. Produkt wyposażony jest w trzy piny oraz zaciski śrubowe, które umożliwiają szybkie i pewne podłączenie przewodów o średnicy od 4 do 6 mm.
Zastosowanie złącza M12 C-kodowanego
Złącze M12 żeńskie znajduje zastosowanie wszędzie tam, gdzie wymagana jest pewność połączenia, ochrona przed czynnikami zewnętrznymi oraz łatwość montażu. Typowe zastosowania obejmują:
- zasilanie i sygnalizację w systemach automatyki przemysłowej,
- podłączanie sensorów i siłowników,
- urządzenia pomiarowe i sterujące,
- instalacje w trudnych warunkach środowiskowych – z ogólną odpornością na oleje i chemikalia.
Odporność i bezpieczeństwo użytkowania
Obudowa z tworzywa sztucznego zapewnia wysoką odporność chemiczną oraz na działanie olejów, co pozwala stosować produkt w wymagających aplikacjach przemysłowych. Stopień ochrony IP67 gwarantuje całkowitą ochronę przed kurzem oraz wodą, jeśli złącze jest prawidłowo zmontowane (włożone i przykręcone). Przemyślana konstrukcja z zabezpieczeniem przeciwwstrząsowym sprawia, że złącze sprawdzi się w warunkach wibracyjnych.
Prosty i bezpieczny montaż złącza M12
- Połączenie śrubowe pozwala na szybkie i trwałe przyłączanie przewodów o przekroju do 0,75 mm².
- Zalecenia montażowe: zawsze stosować odpowiednie zabezpieczenie przed nadmiernymi obciążeniami mechanicznymi (np. opaski kablowe).
- Przestrzeganie właściwych promieni gięcia przewodu chroni stopień ochrony IP przed utratą szczelności.
Parametry elektryczne i mechaniczne

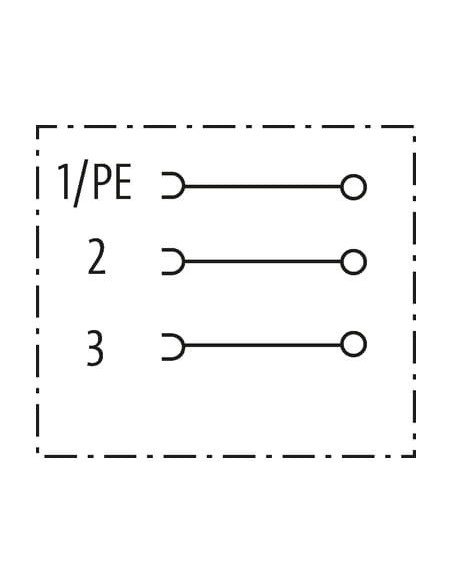

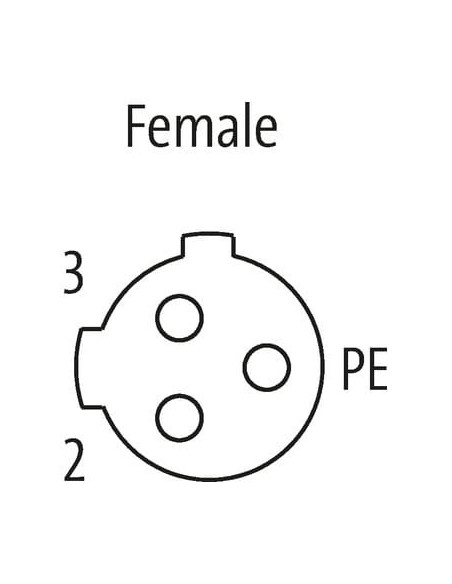

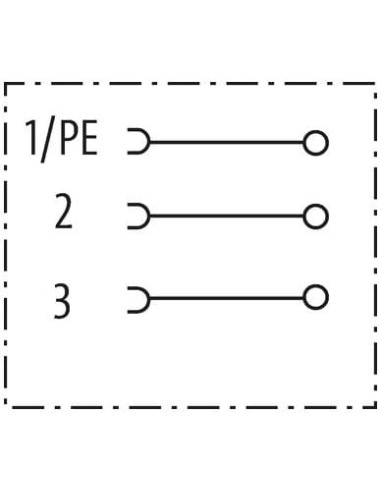

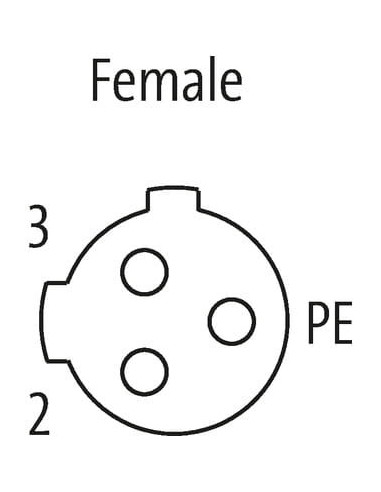

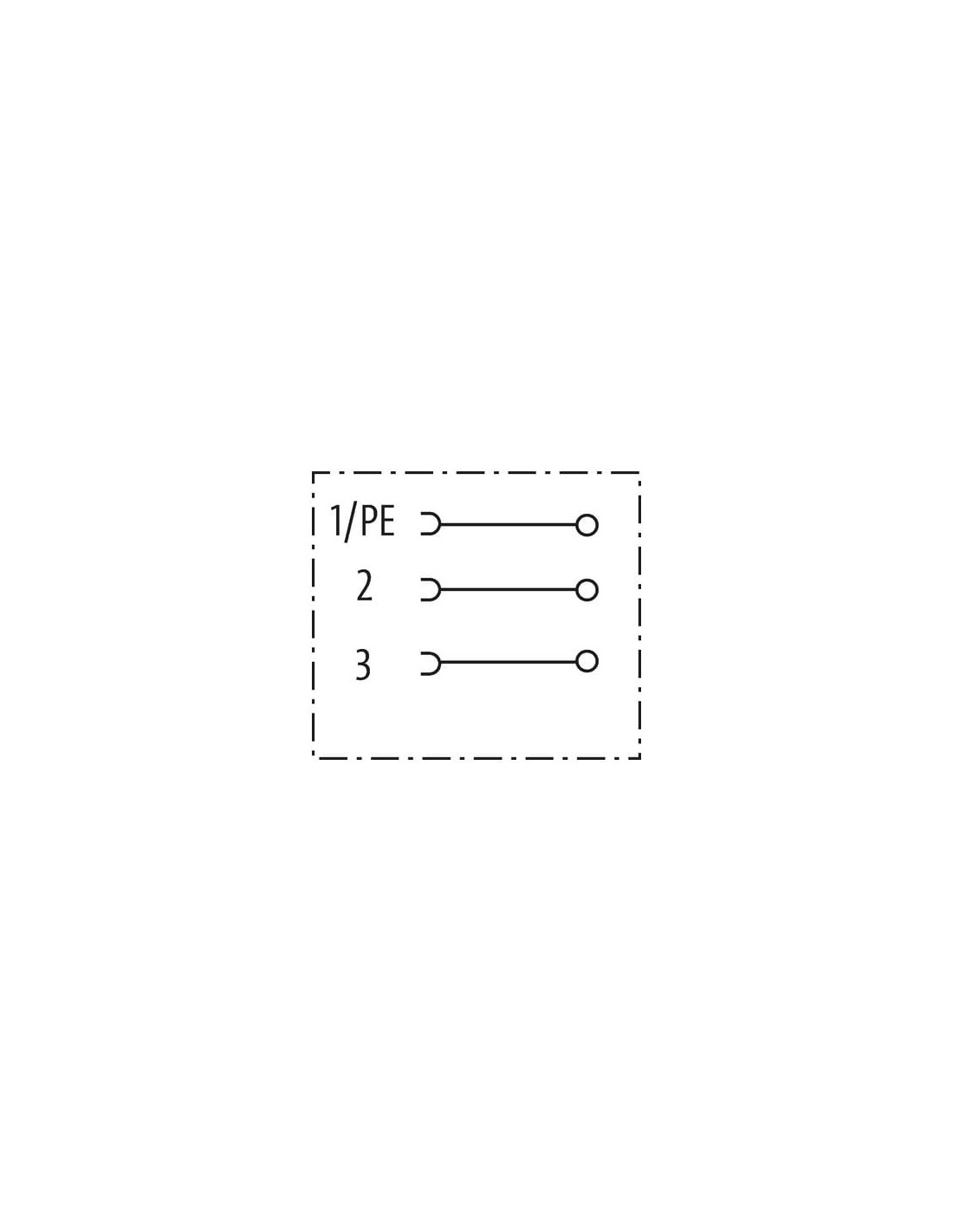

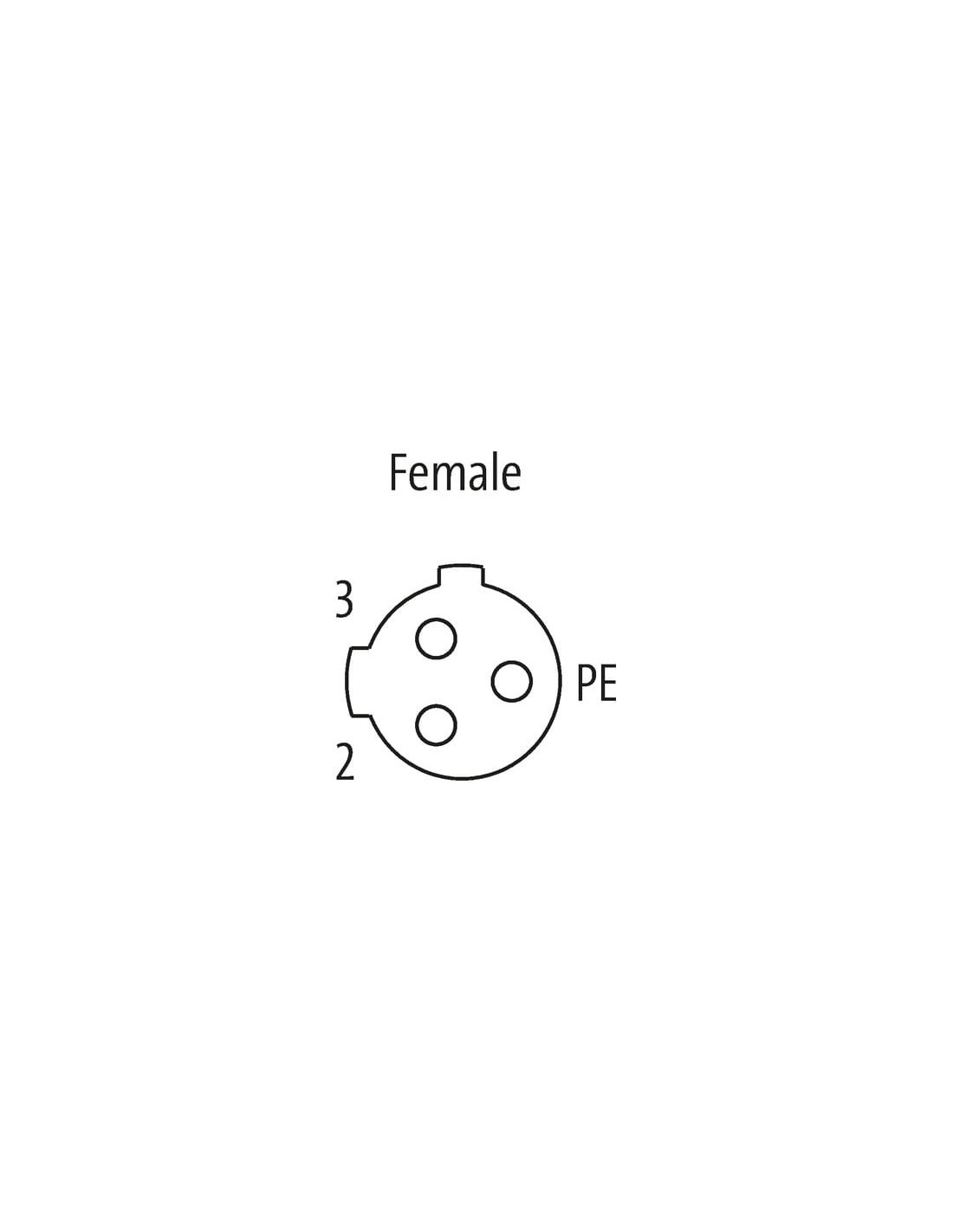

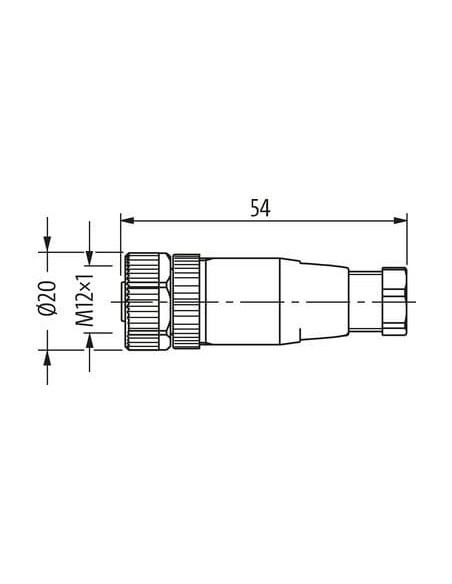

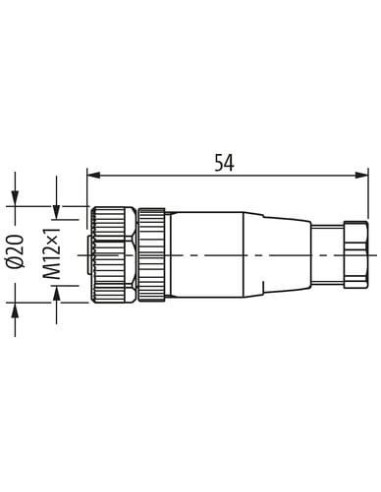

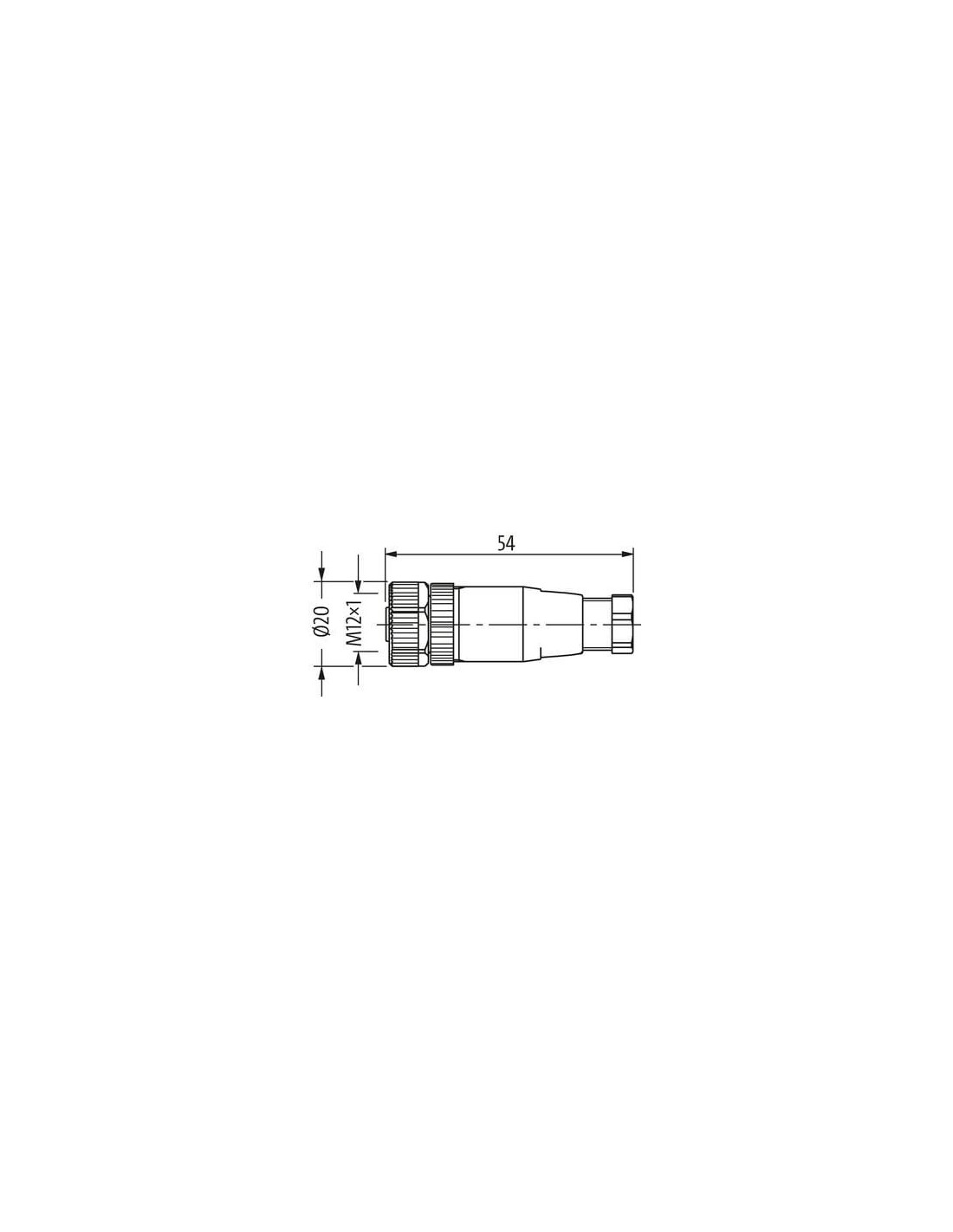

Kompaktowe wymiary (długość 54 mm, średnica 20 mm) umożliwiają zastosowanie złącza w miejscach o ograniczonej przestrzeni montażowej. Złącze pozwala na przesyłanie prądu do 4 A przy napięciu do 250 V AC/DC. Jest odpowiednie do pracy w temperaturach od -25°C do +85°C.
Korzyści ze stosowania złącza M12 C-kodowanego
- Trwałość i niezawodność nawet w trudnych warunkach przemysłowych.
- Uniwersalność zastosowań – kompatybilność z szeroką gamą urządzeń automatyki oraz standard M12.
- Łatwa instalacja dzięki czytelnemu układowi pinów i wygodnej szerokości przewodu.
- Wyraźne oznaczenie pinów ułatwia szybki montaż.
