Dostępny
Zaciski nożowe
Męski prosty
M8, 4-piny
Przekrój portu: 0.14...0.34 mm²
Sealing comb included in delivery
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Materiał styk | Stop miedzi |
| Materiał | PA |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 32 V |
| Napięcie robocze DC maks. | 32 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 0,34 mm² |
| Średnica pojedynczej żyły min. | 0,1 mm |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 1 mm |
| Wire insulation diameter max. | 1,6 mm |
| Typ połączenia | Zaciski narzynające IDC |
| Moment obrotowy | 0,4 Nm |
| Gwint montażowy | M8 x 1 |
| Cykle wtykowe min. | 100 |

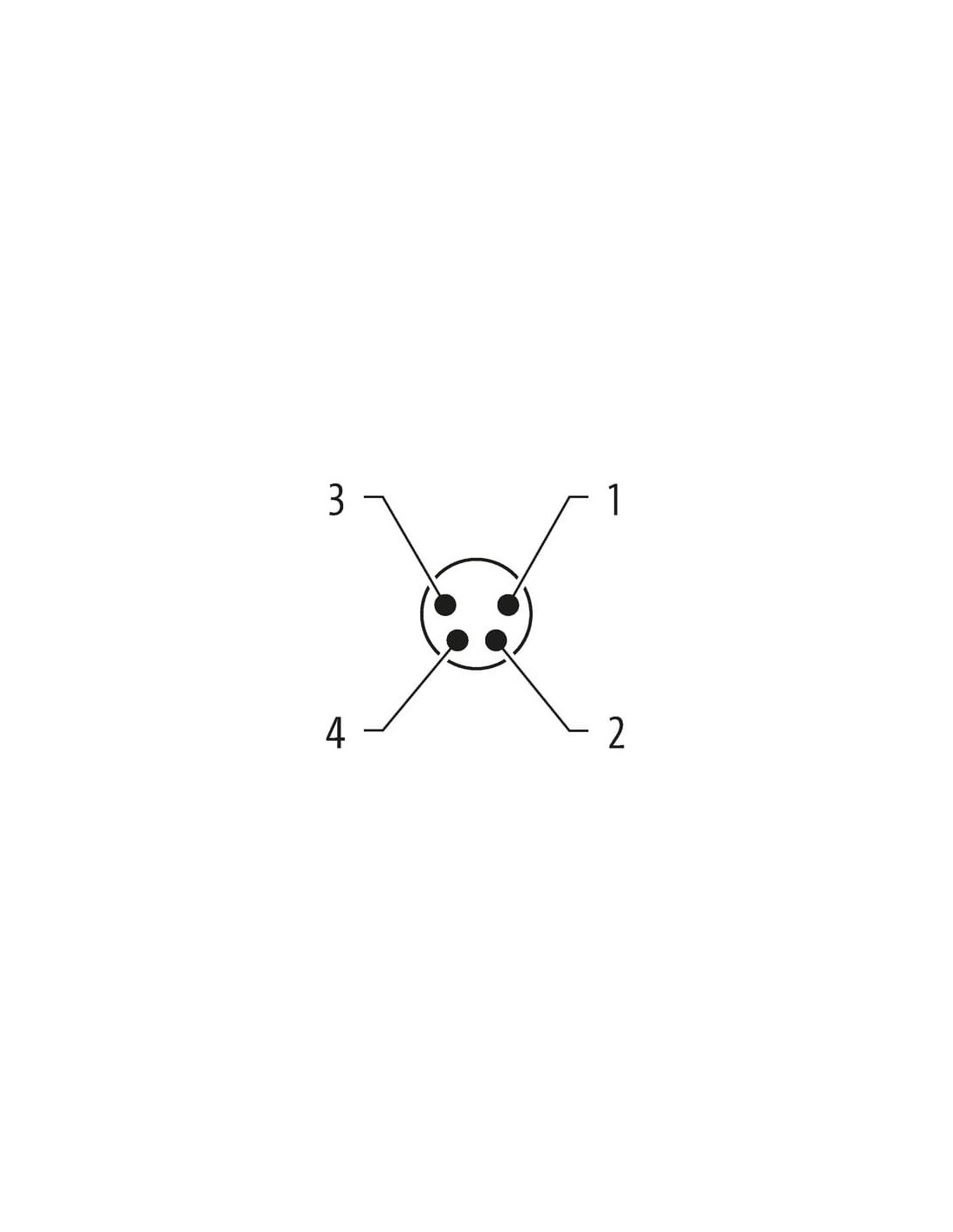

Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 2,5 mm |
| Obszar zaciskowy maks. | 5,1 mm |

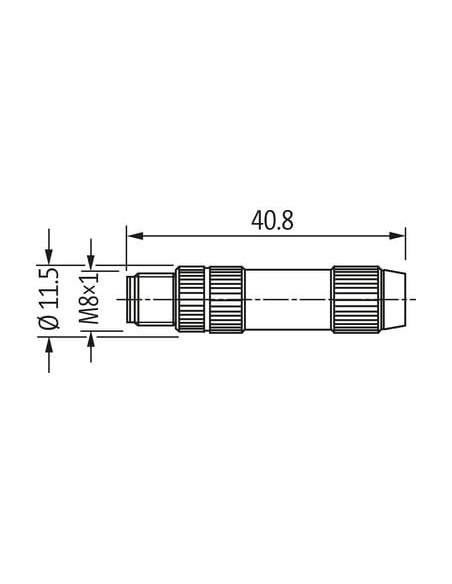

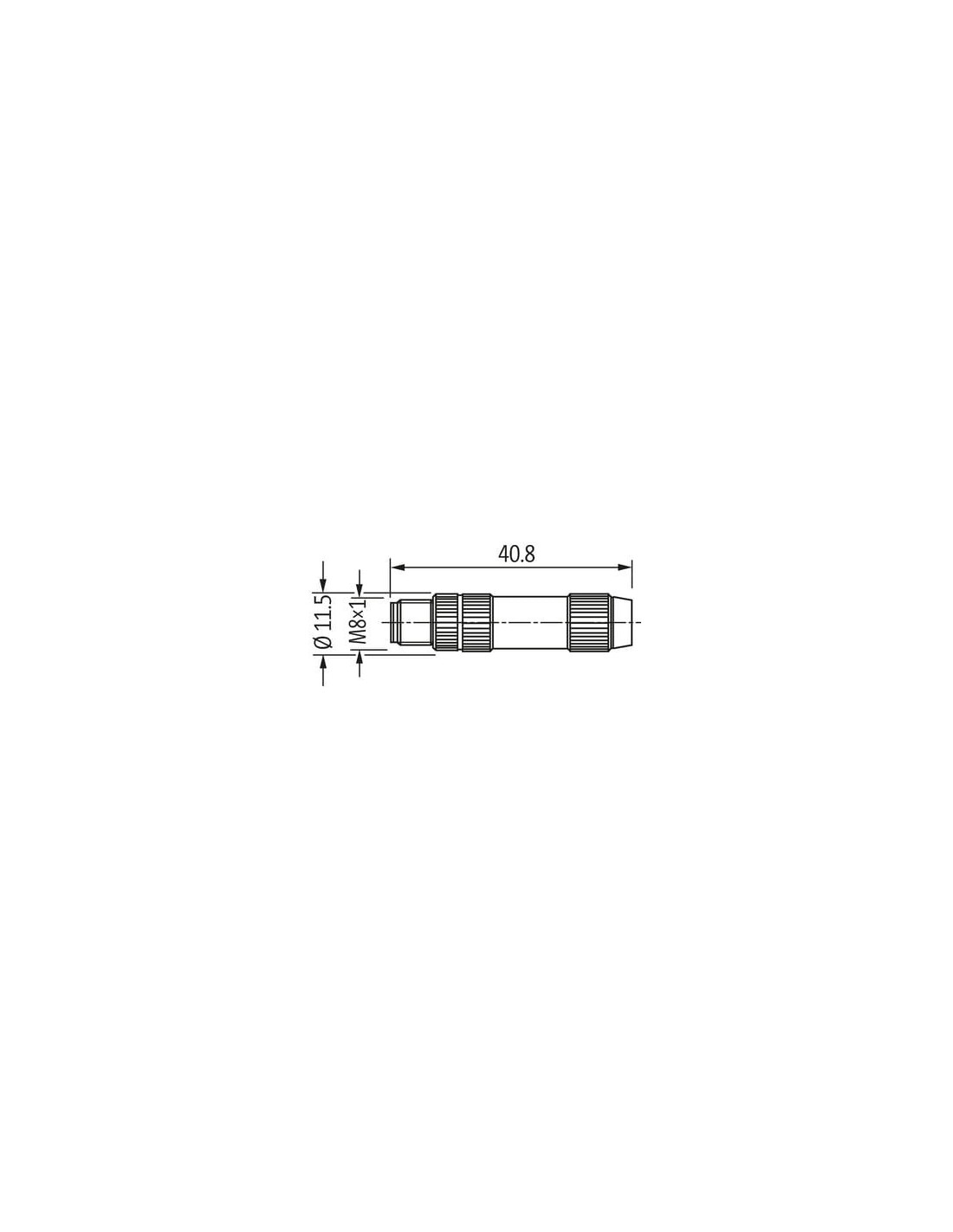

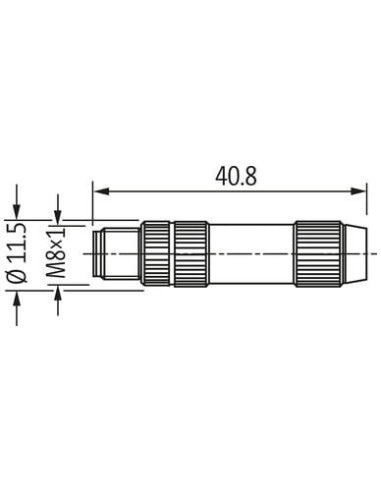

| Wysokość | 40,8 mm |
| Szerokość | 11,5 mm |
| Głębokość | 11,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

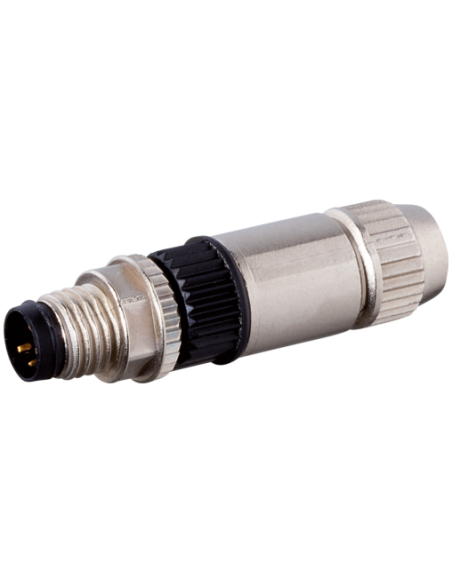

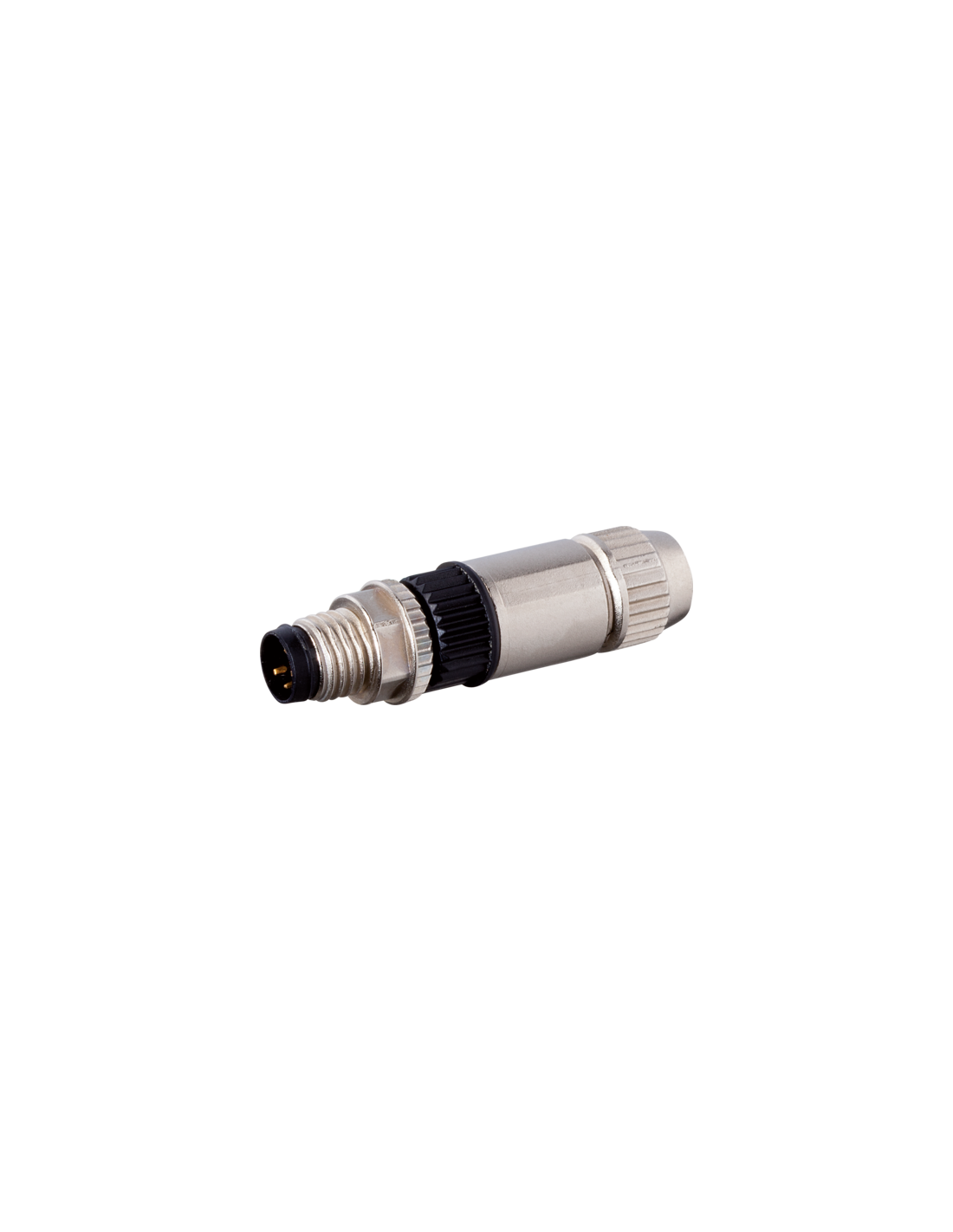

Wtyczka M8 męska prosta 4-polowa - profesjonalne rozwiązanie do automatyki i przemysłu
Wtyczka M8 męska, prosta, 4-polowa (kod produktu: 7000-08351-0000000) to wysokiej jakości komponent przeznaczony do połączeń elektrycznych w trudnych warunkach przemysłowych. Kompaktowa budowa oraz wysoki stopień ochrony IP67 sprawiają, że jest to niezawodne rozwiązanie zarówno w automatyce przemysłowej, jak i w instalacjach maszyn czy na liniach produkcyjnych.
Zastosowania i możliwości wykorzystania wtyczki M8 4-polowej
Profesjonalna wtyczka M8 4-polowa znajduje szerokie zastosowanie w połączeniach czujników, siłowników, modułów IO-Link, a także w systemach sterowania i automatyki. Uniwersalna konstrukcja umożliwia bezpieczne podłączenie przewodów o przekroju od 0,14 do 0,34 mm². Stosowana jest w urządzeniach wymagających niezawodnych i trwałych połączeń sygnałowych oraz zasilających.
- Automatyka przemysłowa – integracja z czujnikami, sterownikami PLC oraz przekaźnikami bezpieczeństwa
- Budowa maszyn i linii produkcyjnych – wytrzymałość na wstrząsy i drgania
- Systemy bezpieczeństwa – stabilność i pewność kontaktu przy wielokrotnym użyciu (minimum 100 cykli)
- Technika napędowa – połączenia o wysokiej odporności na zabrudzenia oraz wilgoć
Zalety męskiej wtyczki M8 prostej z 4 pinami
Wytrzymałość mechaniczna i elektryczna gwarantuje długą żywotność nawet w wymagających środowiskach przemysłowych.
Intuicyjny montaż - zaciski typu IDC oraz dołączony grzebień uszczelniający znacznie ułatwiają instalację, minimalizując ryzyko niewłaściwego połączenia.
Niklowana powłoka oraz korpus wykonany z cynkowego odlewu ciśnieniowego zapewniają trwałość i odporność na korozję.
Kompaktowe wymiary – tylko 40,8 mm długości i 11,5 mm średnicy, co pozwala na stosowanie w miejscach o ograniczonej przestrzeni.
- Odporność na wodę i pył – stopień ochrony IP67
- Zgodność z normą DIN EN 61076-2-114 (M8)
- Bezpieczeństwo użytkowania – wysoka izolacja i kategoria przepięciowa III
- Uniwersalność montażu – gwint M8x1 oraz system zabezpieczenia przeciwwstrząsowego
Typowe zastosowania, trwałość i parametry pracy
Wtyczka M8 męska prosta 4-polowa doskonale sprawdzi się w połączeniach instalacyjnych urządzeń pracujących w temperaturach od -25°C do 85°C oraz wszędzie tam, gdzie wymagana jest wysoka odporność na czynniki środowiskowe oraz długotrwałe, pewne kontakty elektryczne. Możliwość wielokrotnego użytkowania oraz odporność na zanieczyszczenia poziomu 3 czynią ten produkt idealnym wyborem dla profesjonalnych instalatorów automatyki.
