Dostępny
Żeński proste
M12
5-piny
Kodowanie K
Zaciski śrubowe
Zakres mocowania (Ø kabla)
8...13 mm
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12P |
| Kodowanie | K |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 600 V |
| Napięcie robocze DC | 600 V |
| Prąd roboczy na styk maks. | 12 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 2,5 mm² |
| Numer AWG maks. | 14 |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski śrubowe SK |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | II |
| Kategoria przepięcia (EN 60950-1) | II |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | pozłacane |
| Materiał obudowa | PA |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Obszar zaciskowy min. | 8 mm |
| Obszar zaciskowy maks. | 13 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

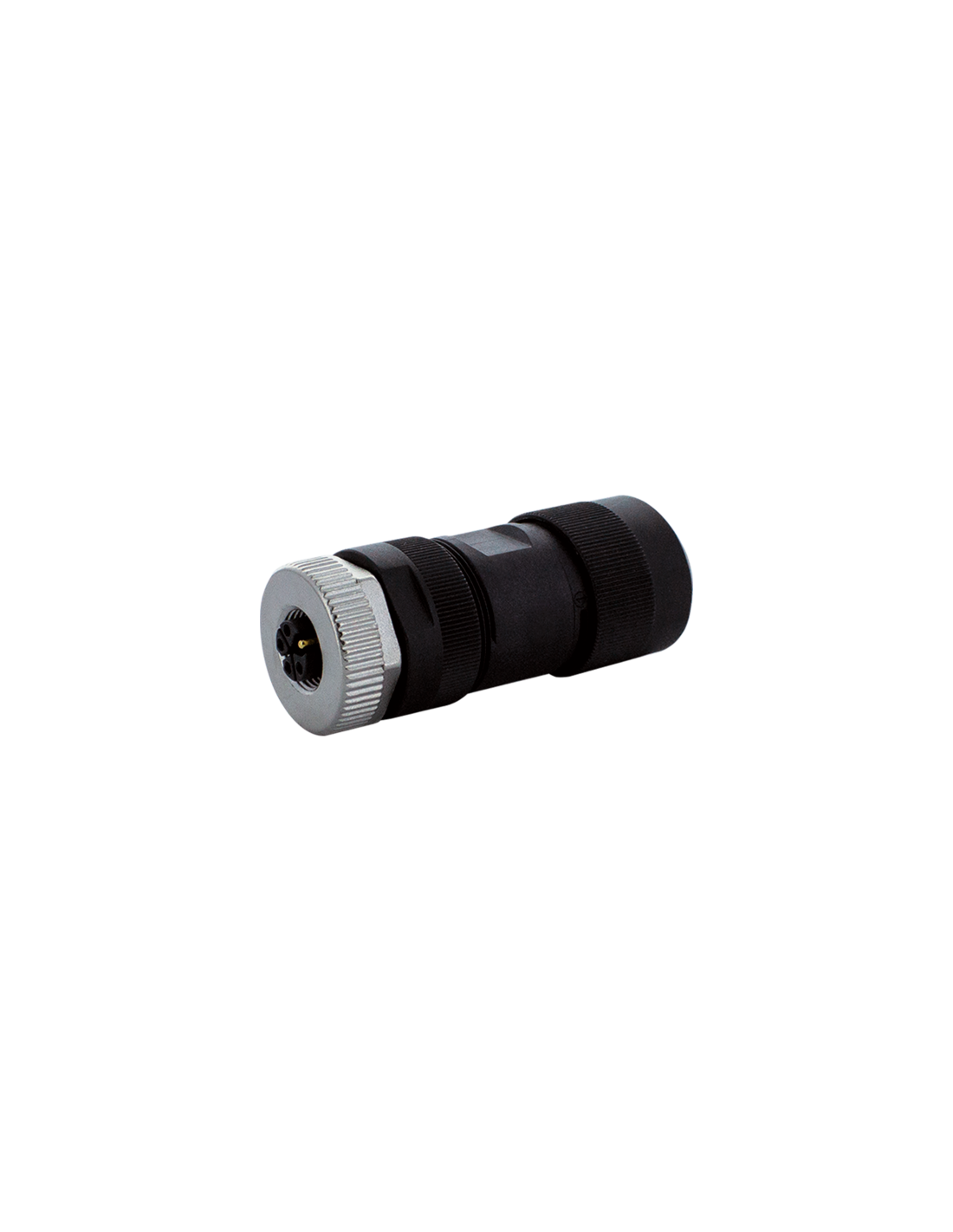

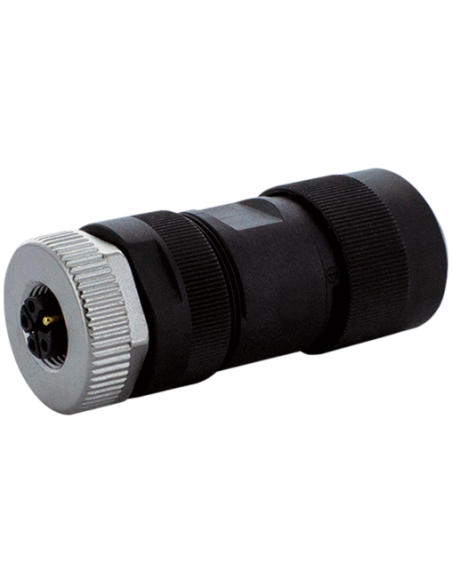

Wtyczka M12 żeńska, prosta K-codowana – 5-pinowa, 7000-P3611-0000000 – Wytrzymałe złącze przemysłowe
Wtyczka M12 żeńska, prosta to wysokiej klasy złącze przemysłowe, przeznaczone do zastosowań wymagających niezawodnego połączenia elektrycznego w trudnych warunkach środowiskowych. Model o oznaczeniu 7000-P3611-0000000 wyróżnia się prostą konstrukcją oraz 5-pinową konfiguracją z K-kodowaniem, co zapewnia kompatybilność z nowoczesnymi instalacjami elektrycznymi oraz automatyką przemysłową.
Możliwości wykorzystania i typowe zastosowania złącza M12 żeńskiego K-codowanego
- Zasilanie urządzeń elektrycznych i automatyki przemysłowej
- Systemy napędowe i silniki przemysłowe wymagające wysokiego napięcia roboczego
- Instalacje w szafach sterowniczych oraz rozdzielnicach
- Przemysł spożywczy, chemiczny, maszynowy – dzięki wysokiemu stopniowi ochrony IP67
- Systemy transportowe, produkcyjne i robotyka – niezawodne połączenia sygnałowe i zasilające
Najważniejsze cechy techniczne wtyczki M12 7000-P3611-0000000
- Kodowanie K – zwiększona odporność na pomyłki przy podłączaniu
- 5 biegunów – umożliwia jednoczesne przesyłanie sygnałów i zasilania
- Zakres napięcia do 600 V AC/DC oraz maksymalny prąd 12 A na styk
- Wytrzymała obudowa z tworzywa PA oraz pozłacane styki
- Zaciski śrubowe do przewodów o średnicy 8–13 mm
- Stopień ochrony IP67 – pełna ochrona przed pyłem i chwilowym zanurzeniem w wodzie
- Zakres temperatury pracy: od -40 °C do +85 °C
- Stabilność połączenia dzięki zastosowaniu gwintu M12 x 1
Korzyści z zastosowania złącza M12 K-codowanego
Wysoka odporność na warunki środowiskowe sprawia, że złącze świetnie sprawdza się zarówno w przemyśle ciężkim, jak i w aplikacjach wymagających sterylności i niezawodności. K-codowane złącze eliminuje ryzyko niewłaściwego podłączenia, co przekłada się na bezpieczeństwo i stabilność pracy całego systemu. Dzięki zaciskom śrubowym montaż wtyczki jest szybki i pewny, bez potrzeby stosowania specjalistycznych narzędzi.

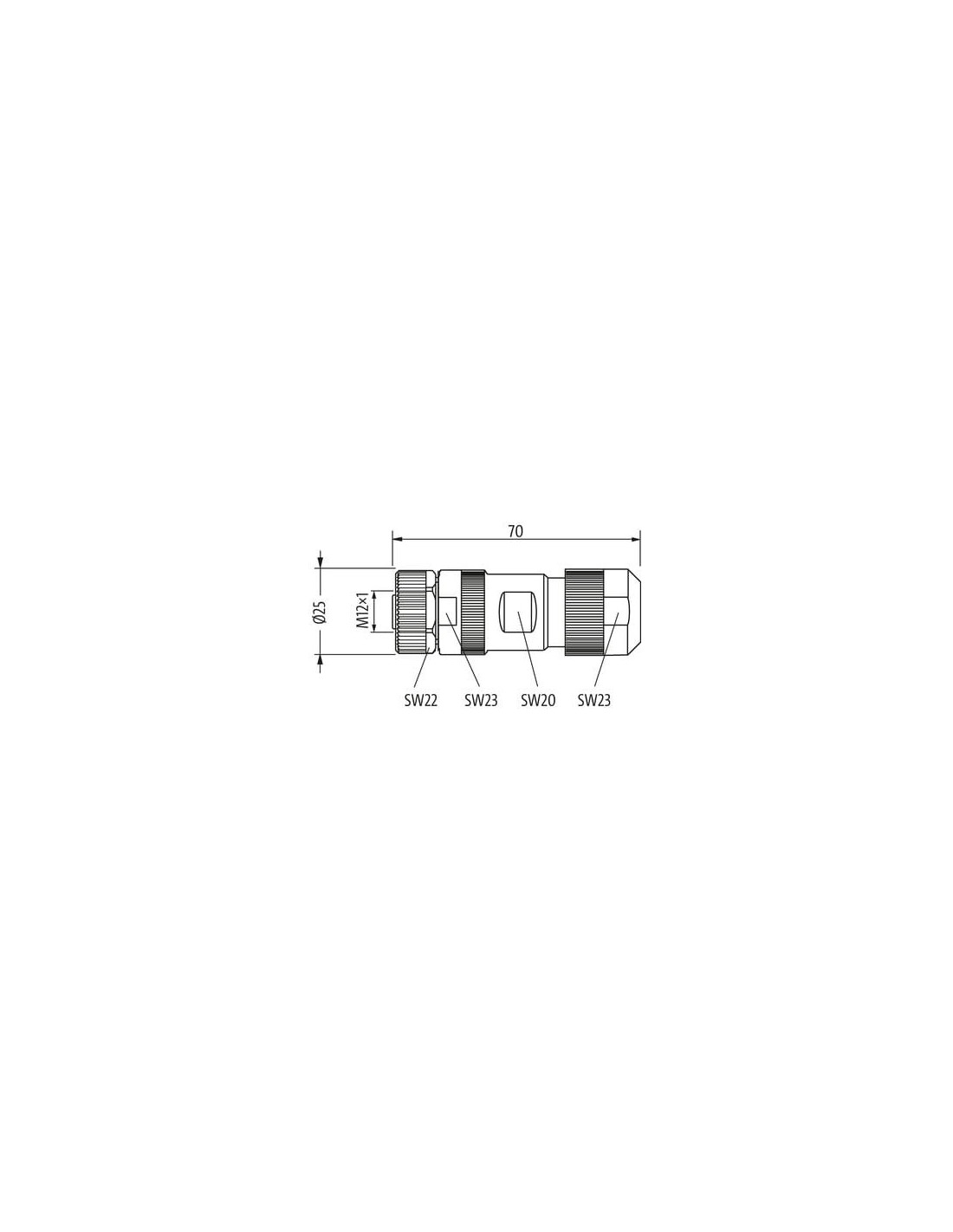

Budowa i schemat podłączeń – intuicyjna instalacja

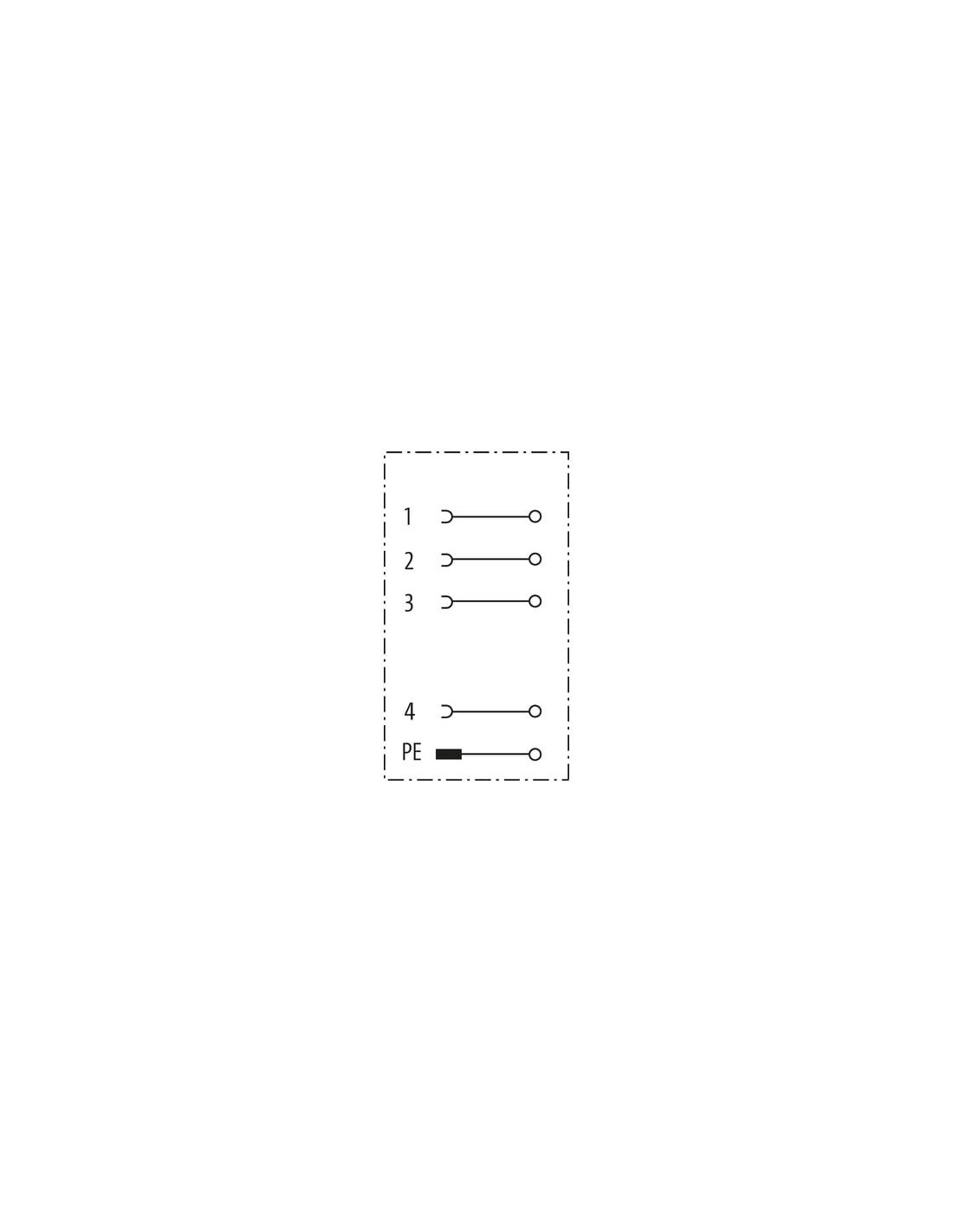

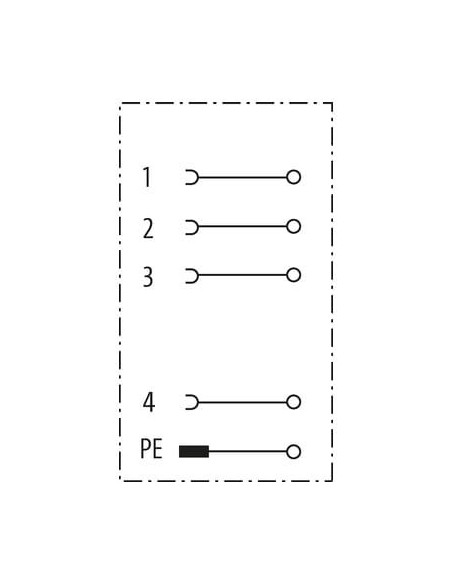

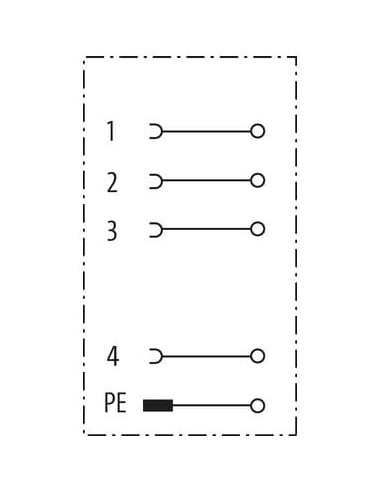

Konstrukcja złącza M12 7000-P3611-0000000 została zaprojektowana z myślą o wygodzie serwisowej i szybkim montażu. Przejrzysty schemat połączeń oraz wyraźne oznaczenia pinów umożliwiają łatwe i bezpieczne podłączenie przewodów.

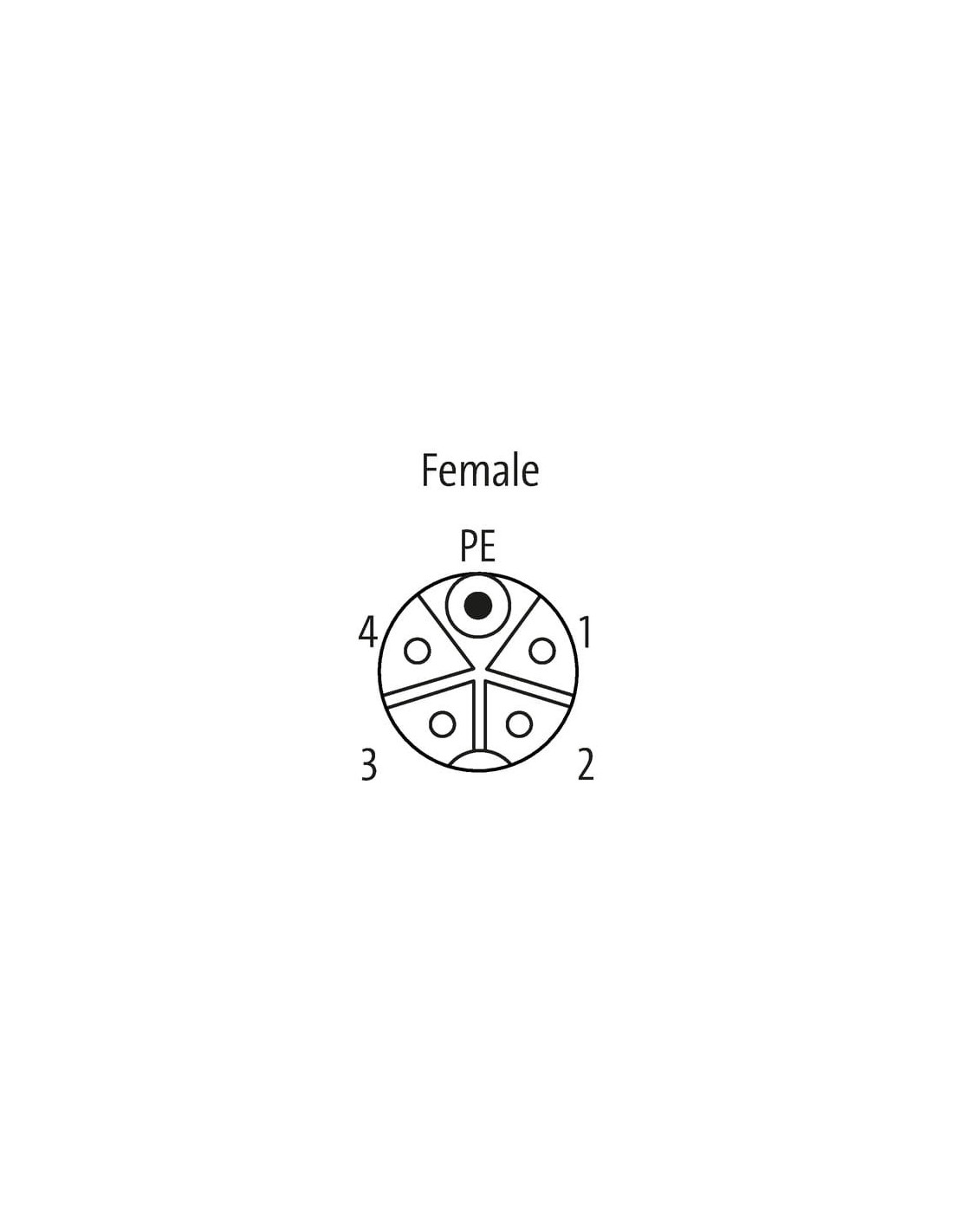

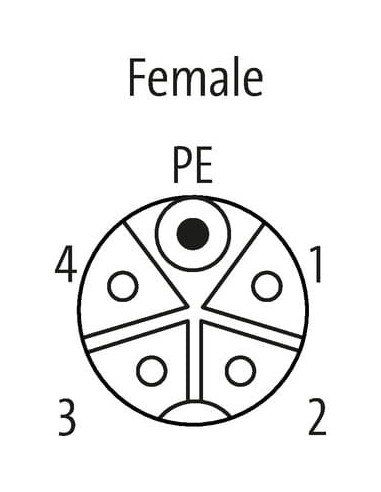

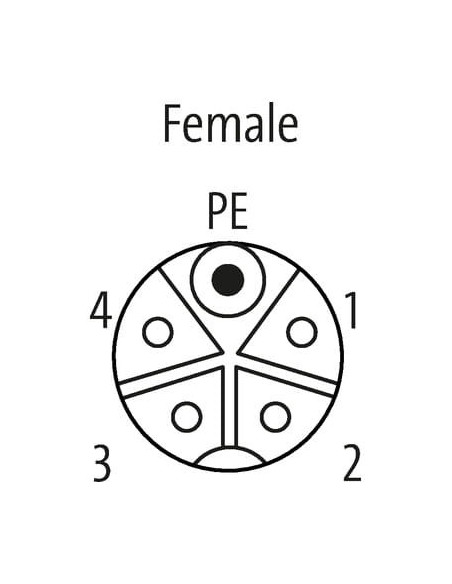

- Oznaczenie pinów: 1, 2, 3, 4 oraz PE (uziemienie)

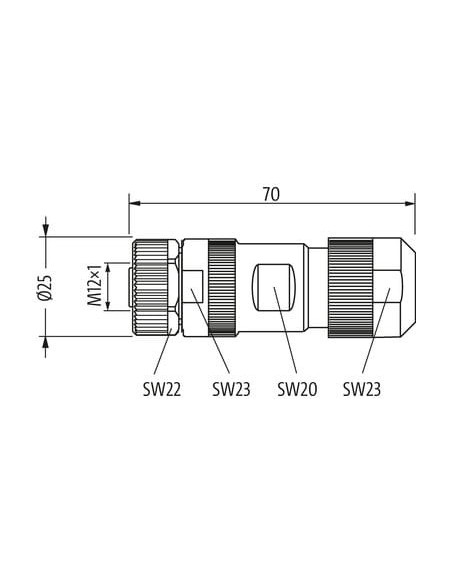

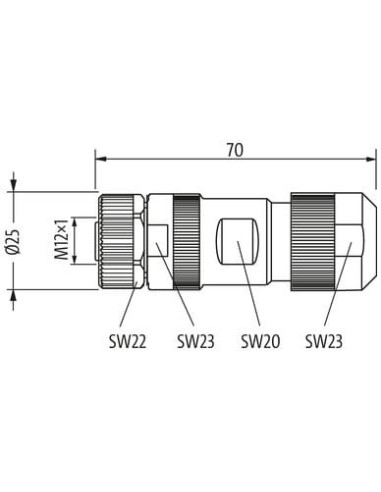

- Gwinty o różnych wielkościach SW ułatwiają montaż i serwisowanie
- Budowa przystosowana do pracy w środowiskach o dużym zapyleniu oraz narażeniu na wilgoć
Wtyczka M12 żeńska, prosta K-codowana to niezawodne rozwiązanie dla przemysłu i automatyki, gwarantujące trwałość, bezpieczeństwo oraz wysoki komfort serwisowy nawet w najbardziej wymagających aplikacjach.
