Zasilanie
Męski prosty
M12

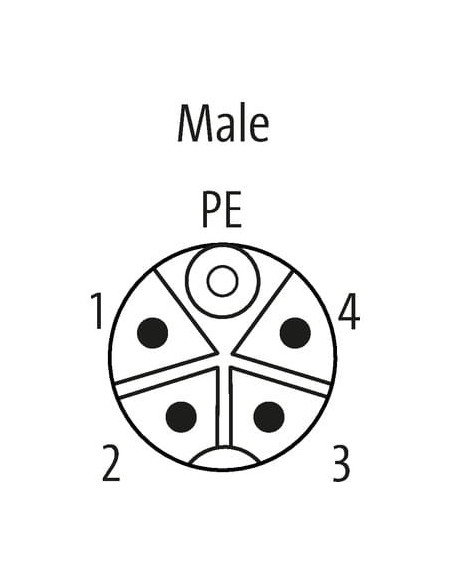

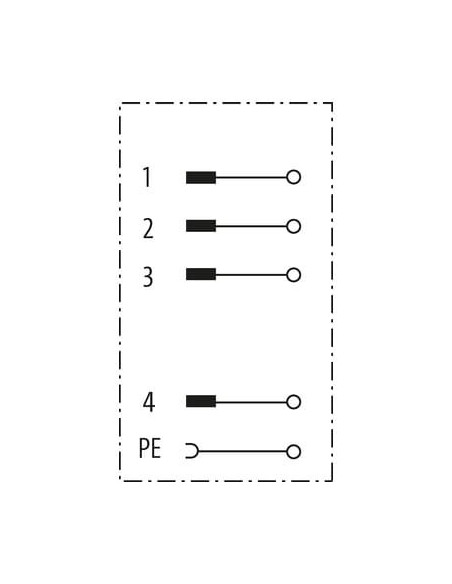

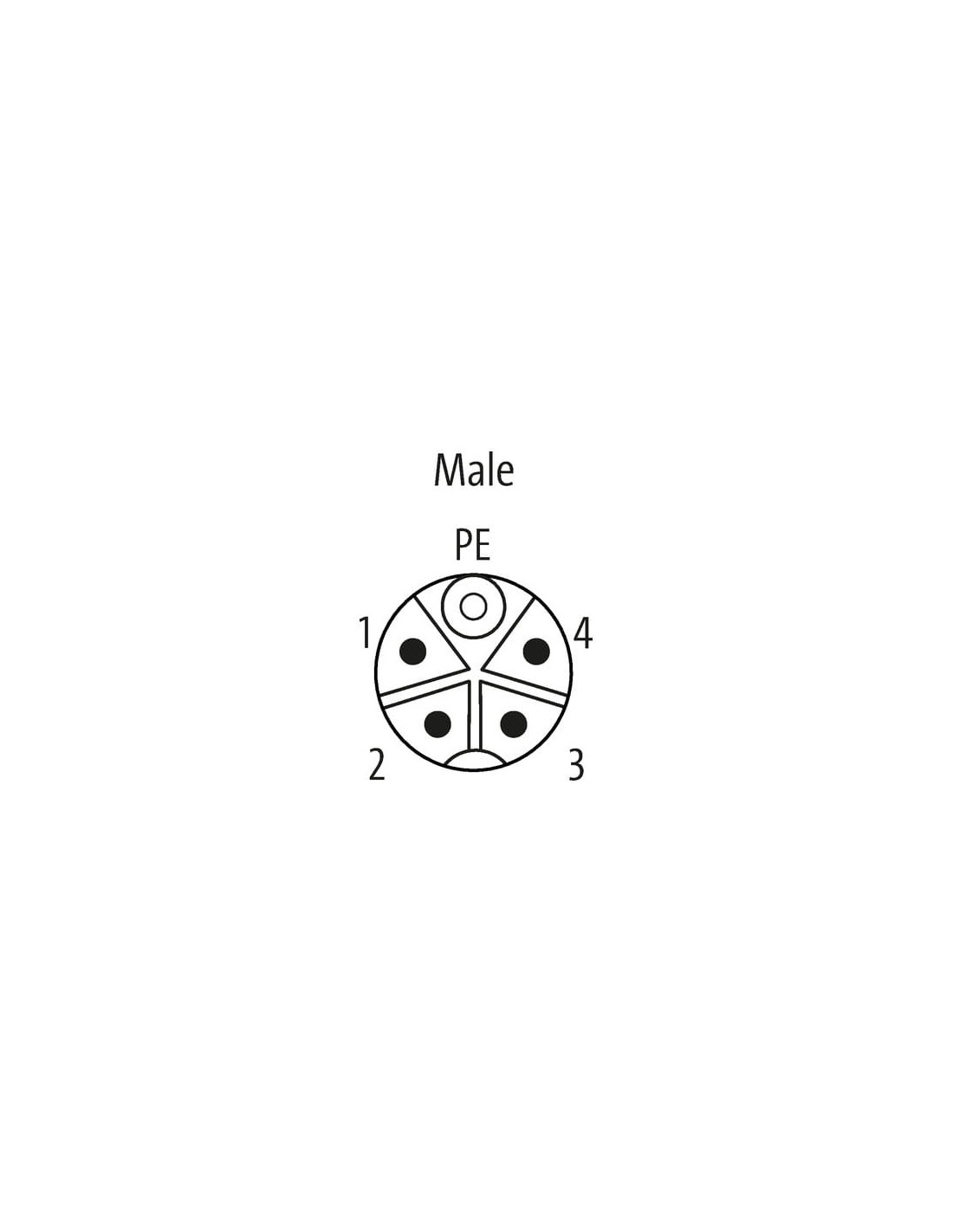

5-piny
Kodowanie K
Zaciski śrubowe
Zakres mocowania (Ø kabla)
8...13 mm
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12P |
| Kodowanie | K |
| Materiał styk | Stop miedzi |

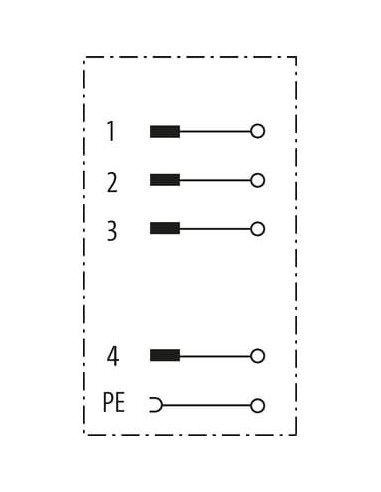

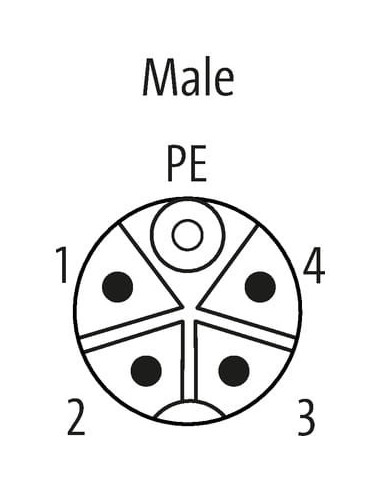

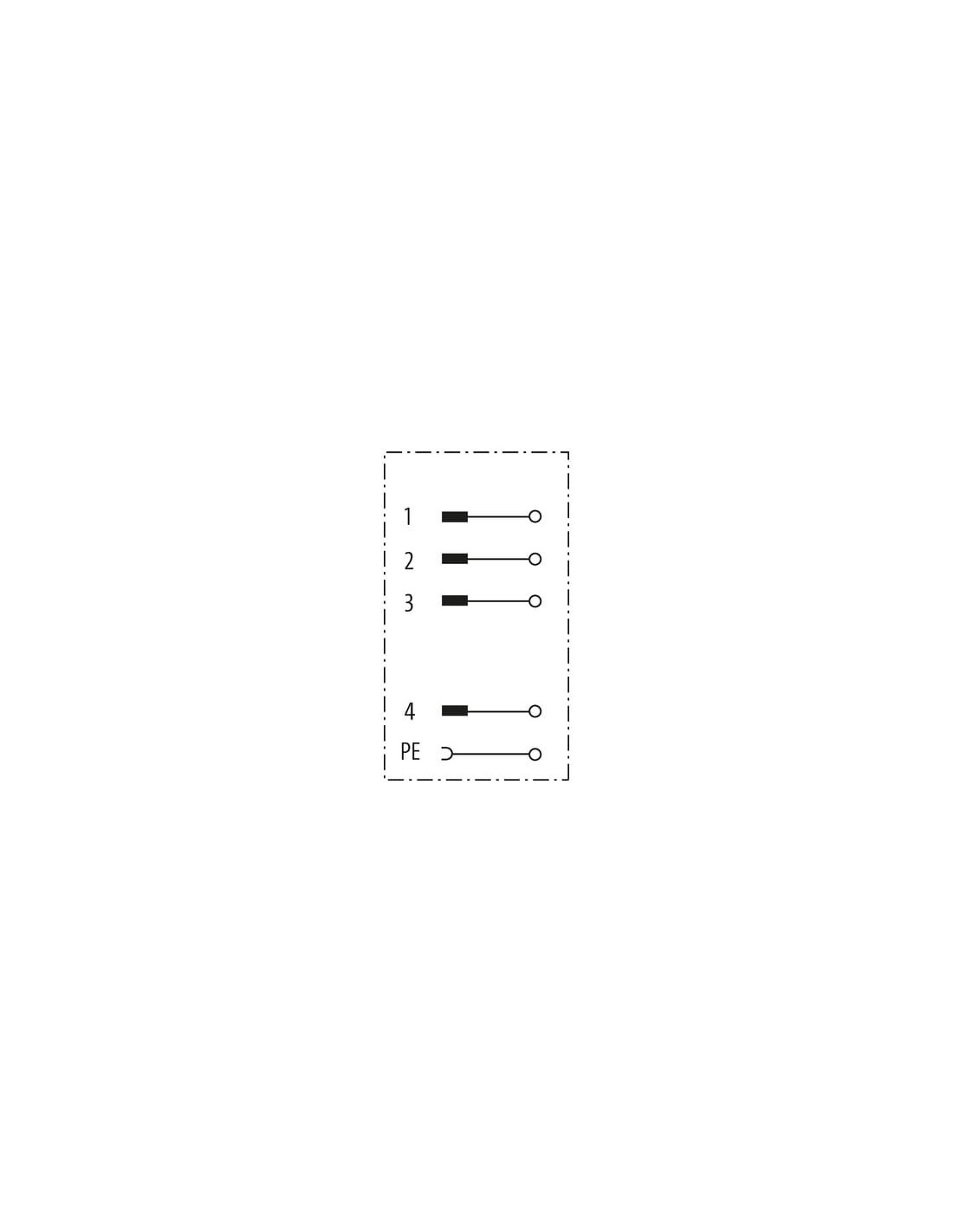

| Liczba biegunów | 5 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 600 V |
| Napięcie robocze DC | 600 V |
| Prąd roboczy na styk maks. | 12 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 2,5 mm² |
| Cross section connection with wire end ferrule max. | 1,5 mm² |
| Cross section connection without wire end ferrule max. | 2,5 mm² |
| Numer AWG maks. | 14 |
| Cross section connection with wire end ferrule AWG max. | 16 AWG |
| Cross section connection without wire end ferrule AWG min. | 16 AWG |
| Cross section connection without wire end ferrule AWG max. | 14 AWG |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski śrubowe SK |

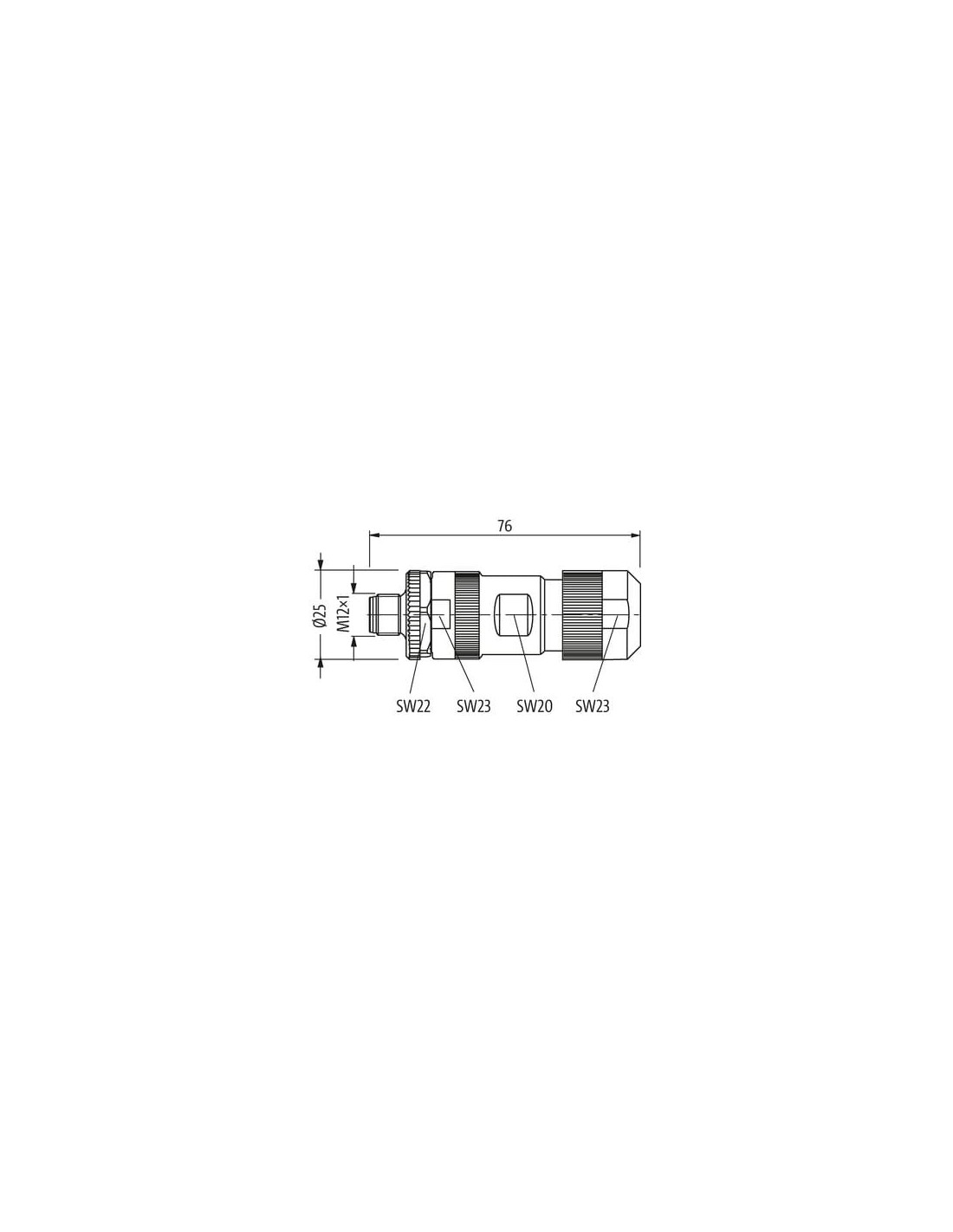

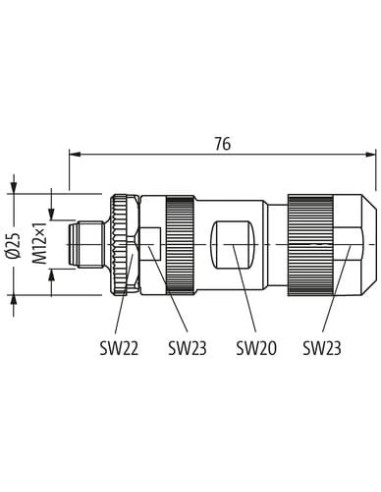

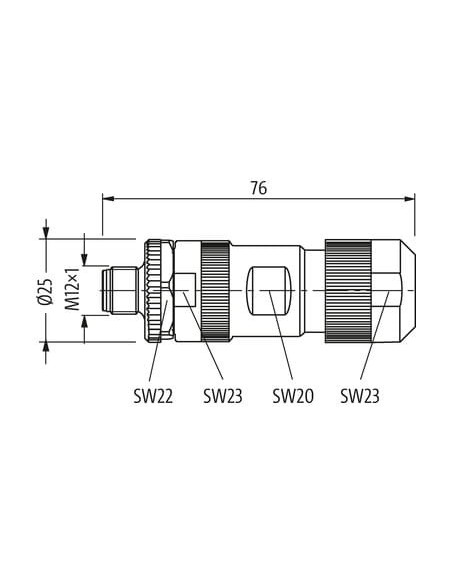

| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | II |
| Kategoria przepięcia (EN 60950-1) | II |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | pozłacane |
| Materiał obudowa | PA |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Obszar zaciskowy min. | 8 mm |
| Obszar zaciskowy maks. | 13 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

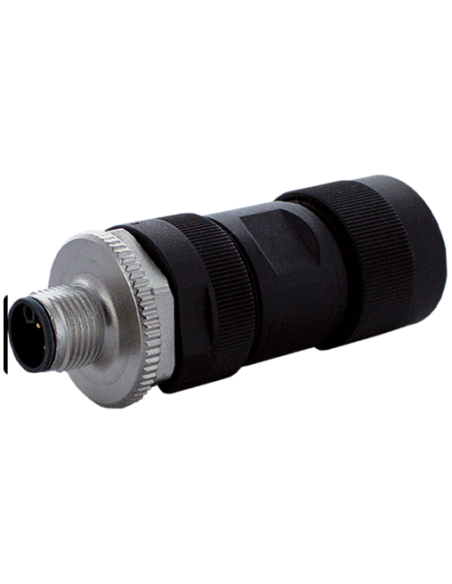

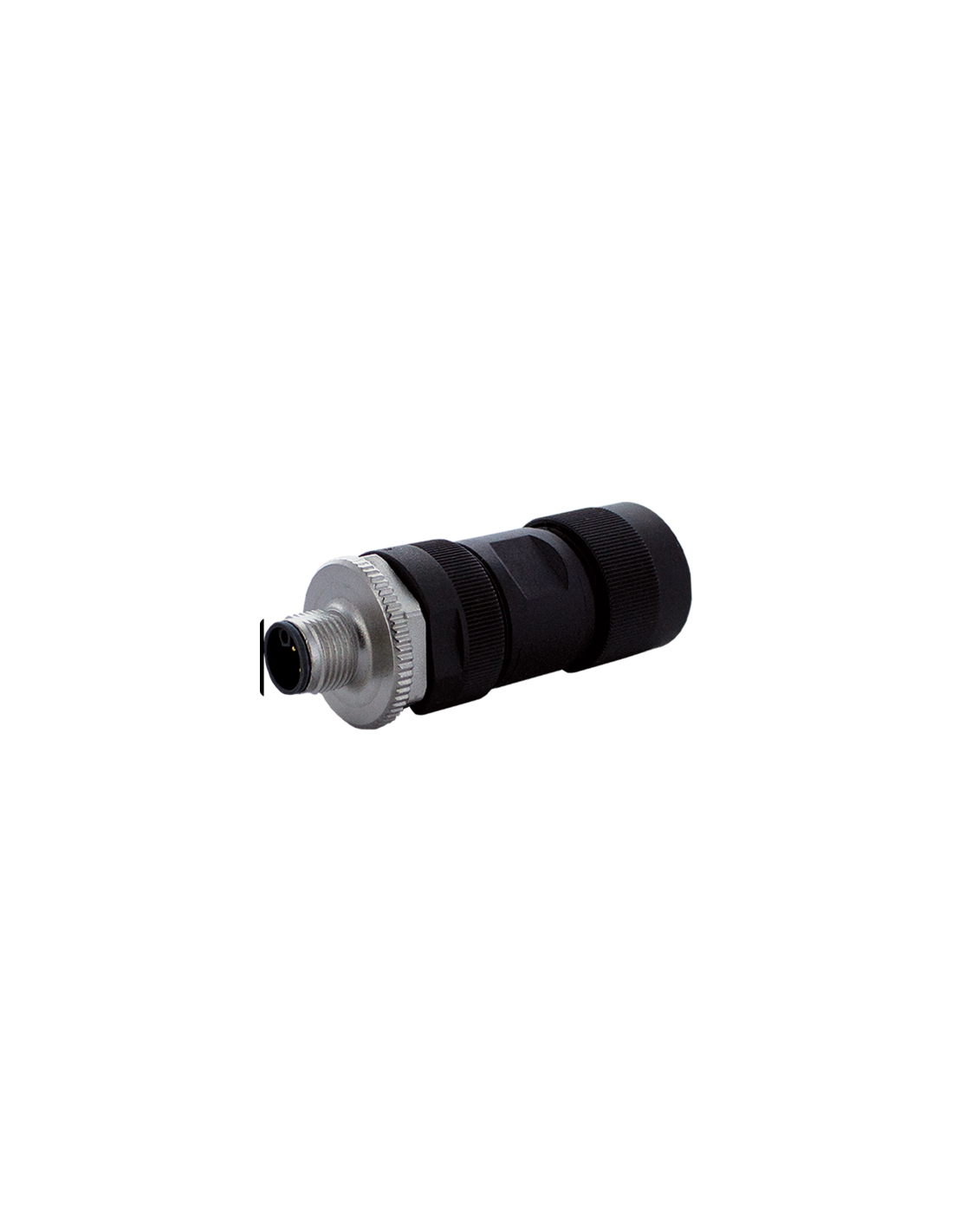

Wtyczka M12 męska, prosta K-cod. 5-polowa 7000-P3591-0000000 – Zasilanie przemysłowe
Wtyczka M12 męska, prosta, kodowanie K, 5-pinowa, 7000-P3591-0000000 to wysokiej jakości złącze przeznaczone do zastosowań przemysłowych, w szczególności do przesyłu zasilania w trudnych warunkach środowiskowych. Dzięki solidnej konstrukcji i zgodności z normami przemysłowymi stanowi niezawodne rozwiązanie dla automatyki, inżynierii maszyn, robotyki oraz instalacji przemysłowych.
Charakterystyka złącza M12 5-polowego K-codowanego
Złącze M12 K-codowane charakteryzuje się kompatybilnością z nowoczesnymi systemami zasilania, w których wymagane jest niezawodne i bezpieczne połączenie elektryczne. Prosta konstrukcja męska ułatwia szybki montaż oraz demontaż, co jest szczególnie istotne podczas serwisowania urządzeń.
- 5 styków gwarantuje efektywne przesyłanie zasilania i sygnałów sterujących.
- Zaciski śrubowe zapewniają pewne i trwałe połączenie przewodów.
- Zakres mocowania kabla 8...13 mm pozwala na zastosowanie większości kabli przemysłowych.
- Doskonałe zabezpieczenie przed pyłem i wilgocią – klasa szczelności IP67 umożliwia pracę w wymagających środowiskach.
- Obudowa oraz mocowanie styków z PA (poliamidu) gwarantują odporność na uszkodzenia mechaniczne i czynniki chemiczne.
Typowe zastosowania i możliwości wykorzystania wtyczki M12 K-cod. 5-polowej
Wtyczka M12 5-polowa znajduje zastosowanie w szerokiej gamie aplikacji, w których niezbędna jest transmisja zasilania do urządzeń elektrycznych i elektromechanicznych:
- Systemy automatyki przemysłowej – zasilanie komponentów, czujników, siłowników i przekaźników.
- Infrastruktura maszyn i urządzeń – stabilne połączenia zasilające w szafach sterowniczych, liniach produkcyjnych i systemach rozproszonych.
- Robotyka – zapewnia niezawodne zasilanie i ochronę przed zakłóceniami elektromagnetycznymi.
- Instalacje w szczególnie trudnych warunkach środowiskowych, gdzie wymagana jest odporność na wodę, pył oraz wibracje.
- Budowa maszyn – szybkie i bezpieczne okablowanie elementów ruchomych i statycznych.
Wytrzymała konstrukcja – gwarancja niezawodności w każdej aplikacji
Wtyczka M12 K-codowana 5-polowa umożliwia realizację niezawodnych połączeń w zautomatyzowanych liniach produkcyjnych, a jej złocone styki są odporne na procesy korozji, zapewniając długotrwałą trwałość i stabilność parametrów elektrycznych.
Zastosowanie śrubowego zacisku SK ułatwia podłączanie przewodów bez potrzeby używania specjalistycznych narzędzi, a przemyślana konstrukcja mechaniczna minimalizuje ryzyko poluzowania się połączenia podczas pracy.
Podsumowanie kluczowych korzyści
- Bezpieczne połączenie zasilające nawet przy wysokich napięciach (do 600 V) i prądzie do 12 A
- Wszechstronne zastosowanie w nowoczesnej automatyce
- Solidność i wysoki stopień ochrony IP67
- Prosta instalacja i łatwa konserwacja
- Odporność na niekorzystne warunki środowiskowe oraz uszkodzenia mechaniczne
Złącza typu M12 K-codowane 5-polowe są obecnie standardem w wielu gałęziach przemysłu, gdzie kluczowa jest niezawodność, elastyczność montażu i bezpieczeństwo użytkowania.
