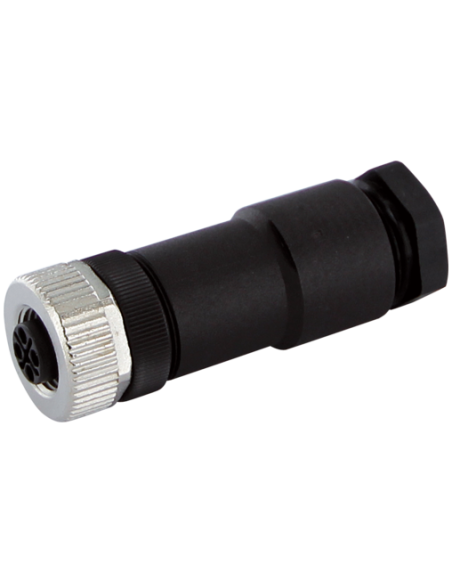

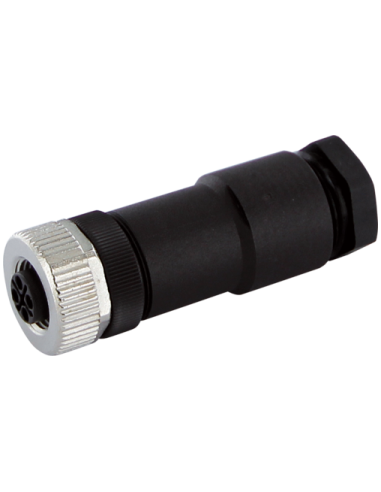

Żeński proste
M12, 4-piny
Kodowanie S
Zaciski śrubowe
Zakres mocowania (Ø kabla): 8...10 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12P |
| Kodowanie | S |
| Materiał styk | CuZn |

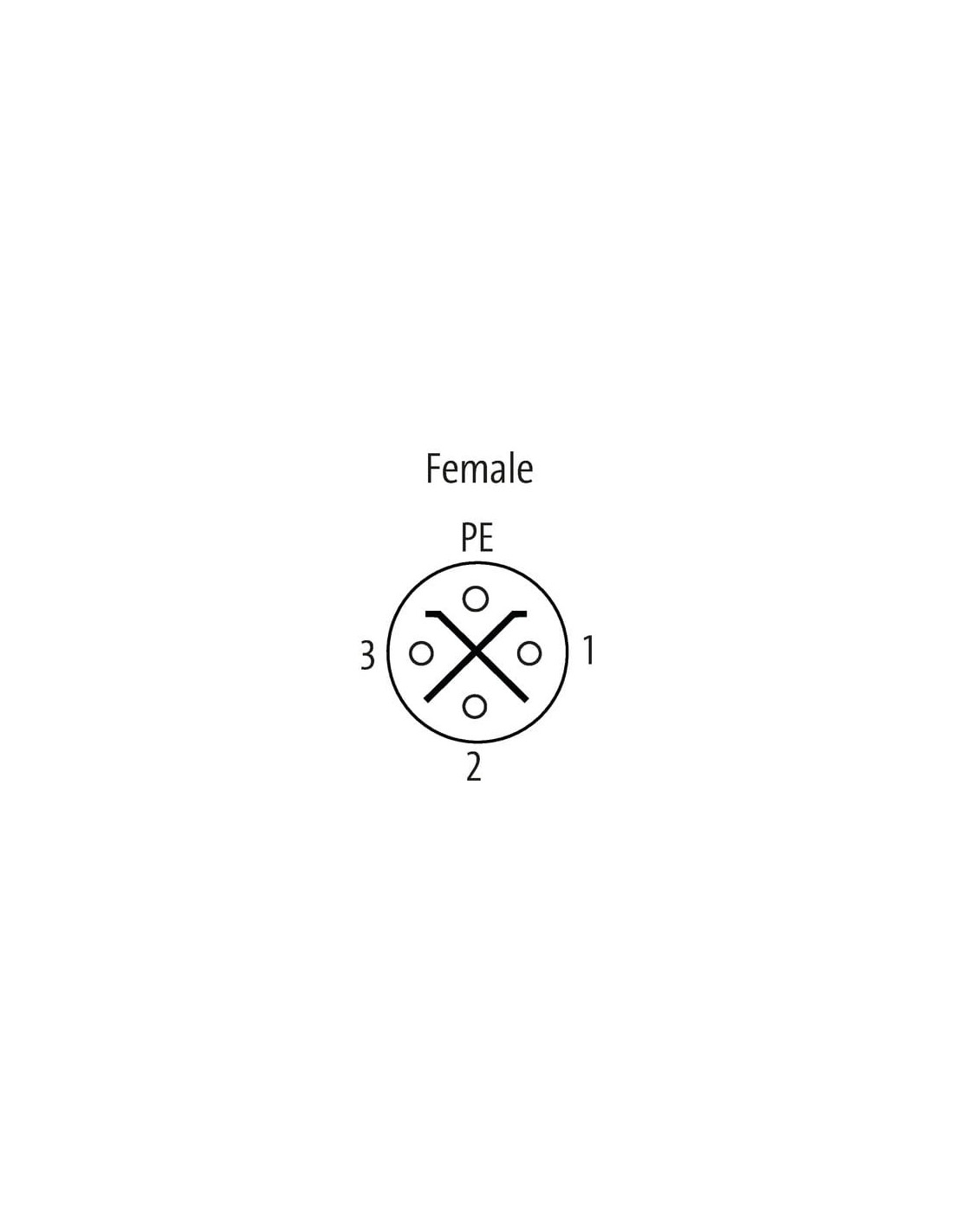

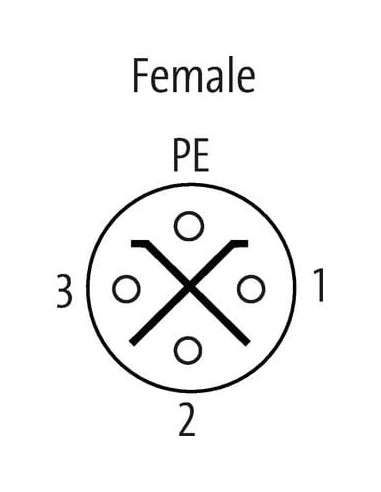

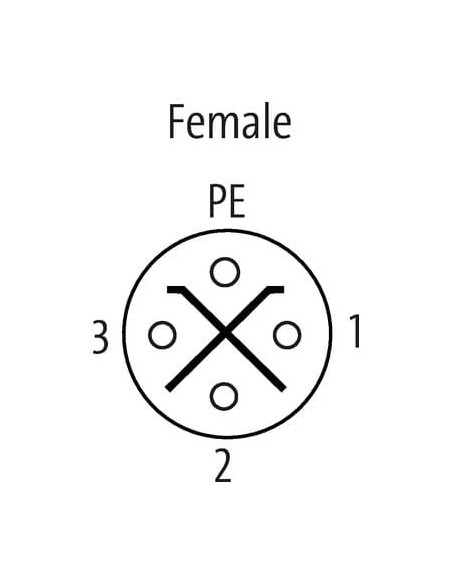

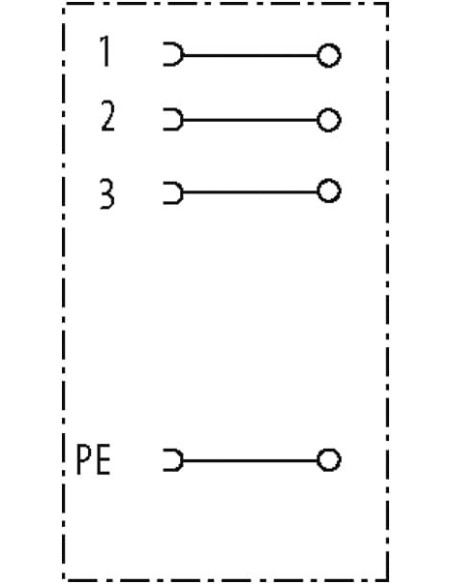

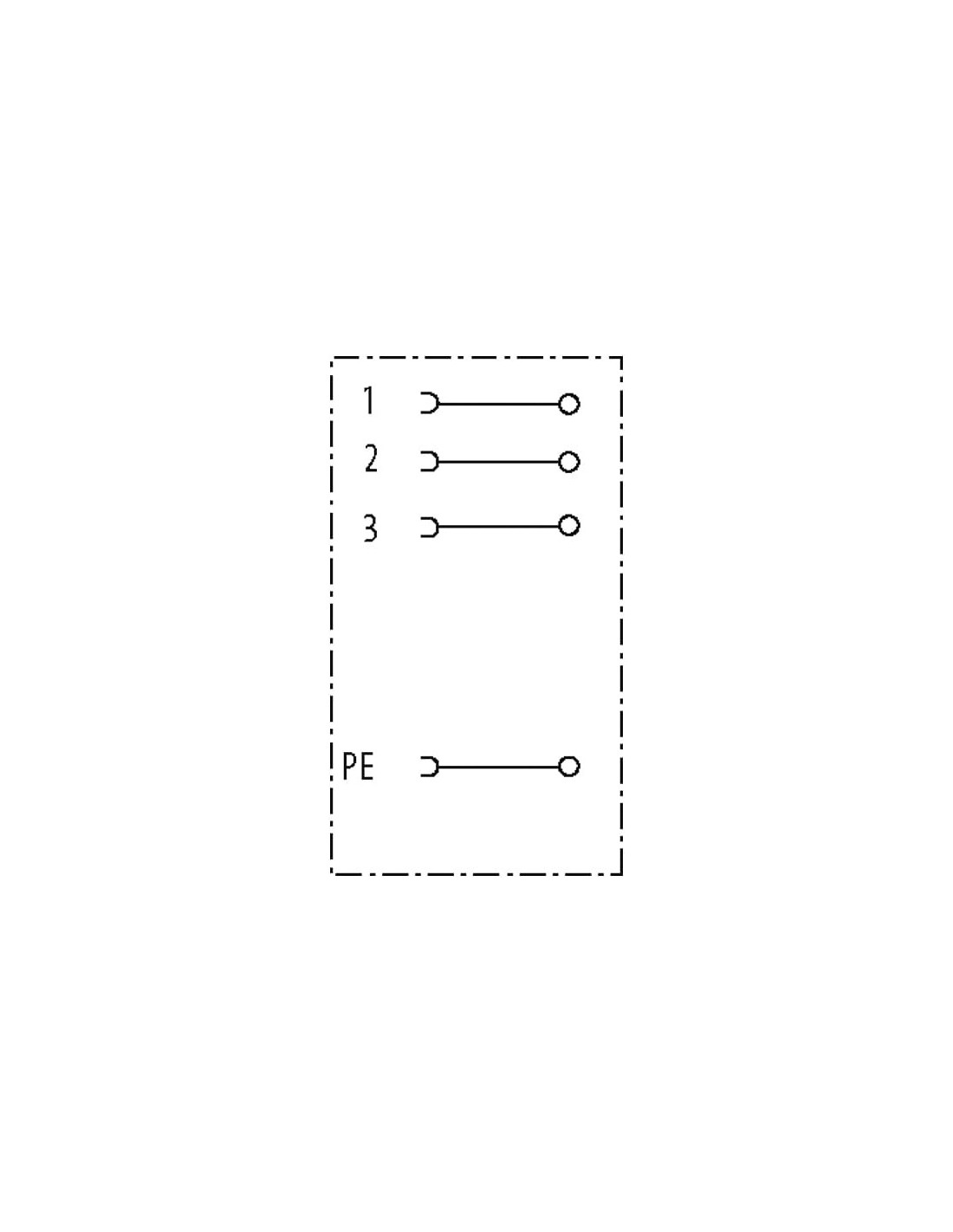

| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 12 A |
Dane techniczne | Instalowanie
| Cross section connection with wire end ferrule max. | 1,5 mm² |
| Cross section connection without wire end ferrule max. | 2,5 mm² |
| Cross section connection with wire end ferrule AWG max. | 16 AWG |
| Cross section connection without wire end ferrule AWG max. | 14 AWG |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
| Rozwartość klucza | SW18 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | pozłacane |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 8 mm |
| Obszar zaciskowy maks. | 10 mm |

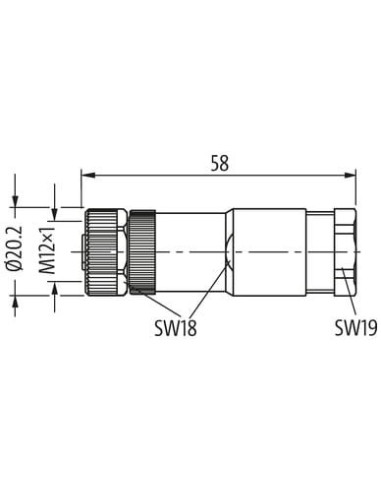

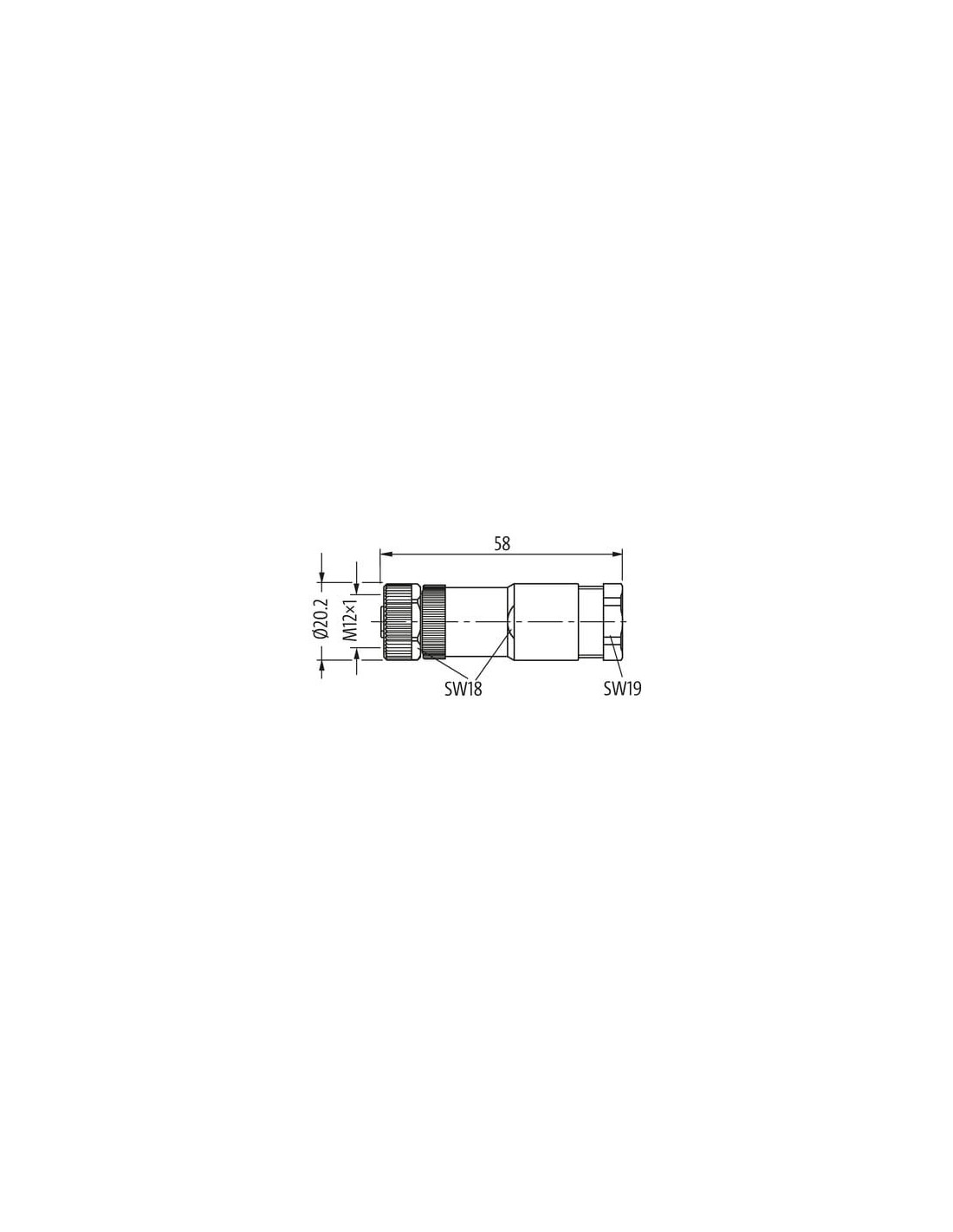

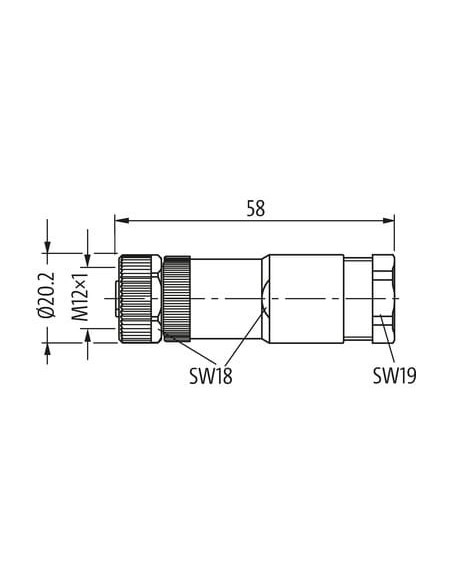

| Wysokość | 58 mm |
| Szerokość | 20 mm |
| Głębokość | 20 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
