Dostępny
Męski prosty
M12, 4-piny
Zaciski śrubowe
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. (40 °C) | 7,5 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 1,5 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Rozwartość klucza | SW18 |
| Cykle wtykowe min. | 100 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | przykręcone, zamontowane |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Obszar zaciskowy min. | 2,5 mm |
| Obszar zaciskowy maks. | 8 mm |
| Wysokość | 61 mm |
| Szerokość | 20 mm |
| Głębokość | 20 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

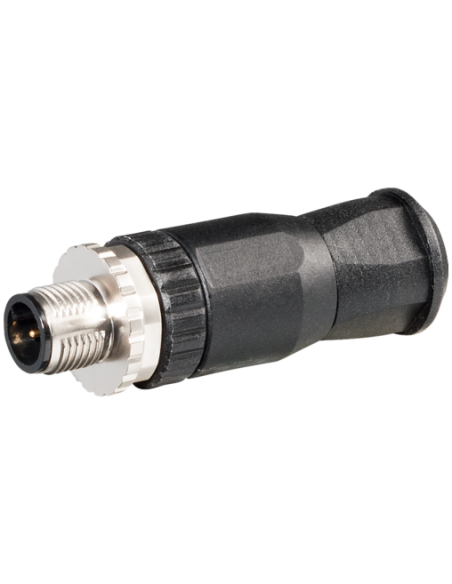

Wtyczka M12 męska 4-polowa – uniwersalne rozwiązanie do połączeń przemysłowych
Wtyczka M12 męska 0° 4-polowa z zaciskami śrubowymi to produkt przeznaczony do niezawodnych połączeń elektrycznych w aplikacjach przemysłowych, automatyce oraz systemach sterowania. Kod produktu: 7000-12734-0000000 ułatwia identyfikację i zamawianie komponentu.
Wtyczka M12 – zastosowanie i przeznaczenie
Wtyczki M12 są powszechnie stosowane w instalacjach automatyki przemysłowej, robotyce, systemach czujników oraz aplikacjach, w których wymagana jest wysoka odporność na niekorzystne warunki środowiskowe.
- Automatyka przemysłowa
- Maszyny produkcyjne i linie montażowe
- Systemy czujników i aktuatorów
- Inżynieria transportowa
- Instalacje sterujące i rozdzielnie elektryczne
Korzyści z zastosowania wtyczki M12 męskiej 4-polowej
Wytrzymała konstrukcja – obudowa wykonana z tworzywa sztucznego o wysokiej odporności chemicznej oraz na oleje, zapewnia bezpieczeństwo użytkowania nawet w trudnych warunkach przemysłowych.
Wysoka szczelność – stopień ochrony IP67 (zgodny z EN IEC 60529) gwarantuje odporność na pyły i wodę, umożliwiając bezpieczną pracę w wymagających środowiskach.
Zaciski śrubowe pozwalają na łatwe oraz pewne połączenie przewodów o przekroju od 0,14 do 1,5 mm², bez konieczności stosowania specjalistycznych narzędzi.

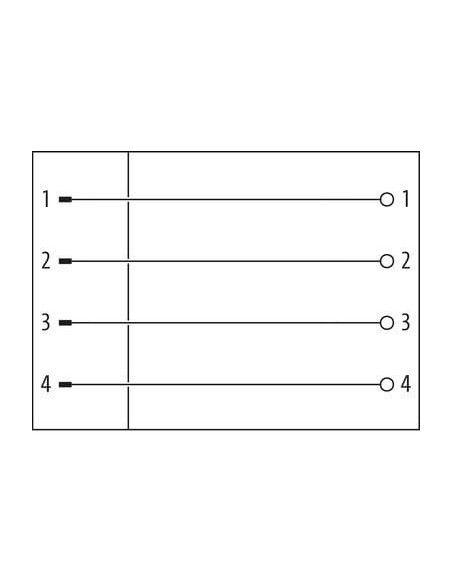

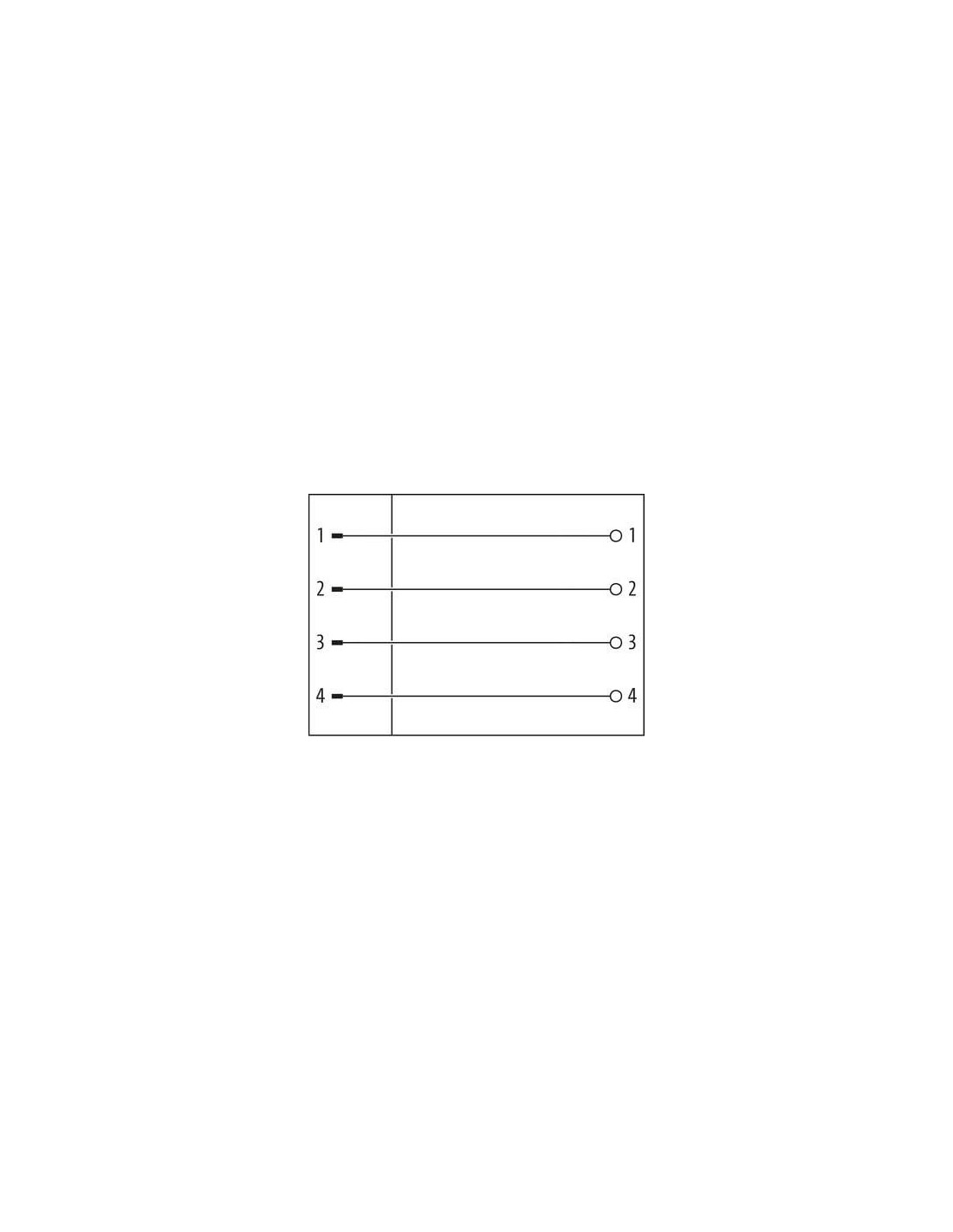

Budowa i schemat połączeń

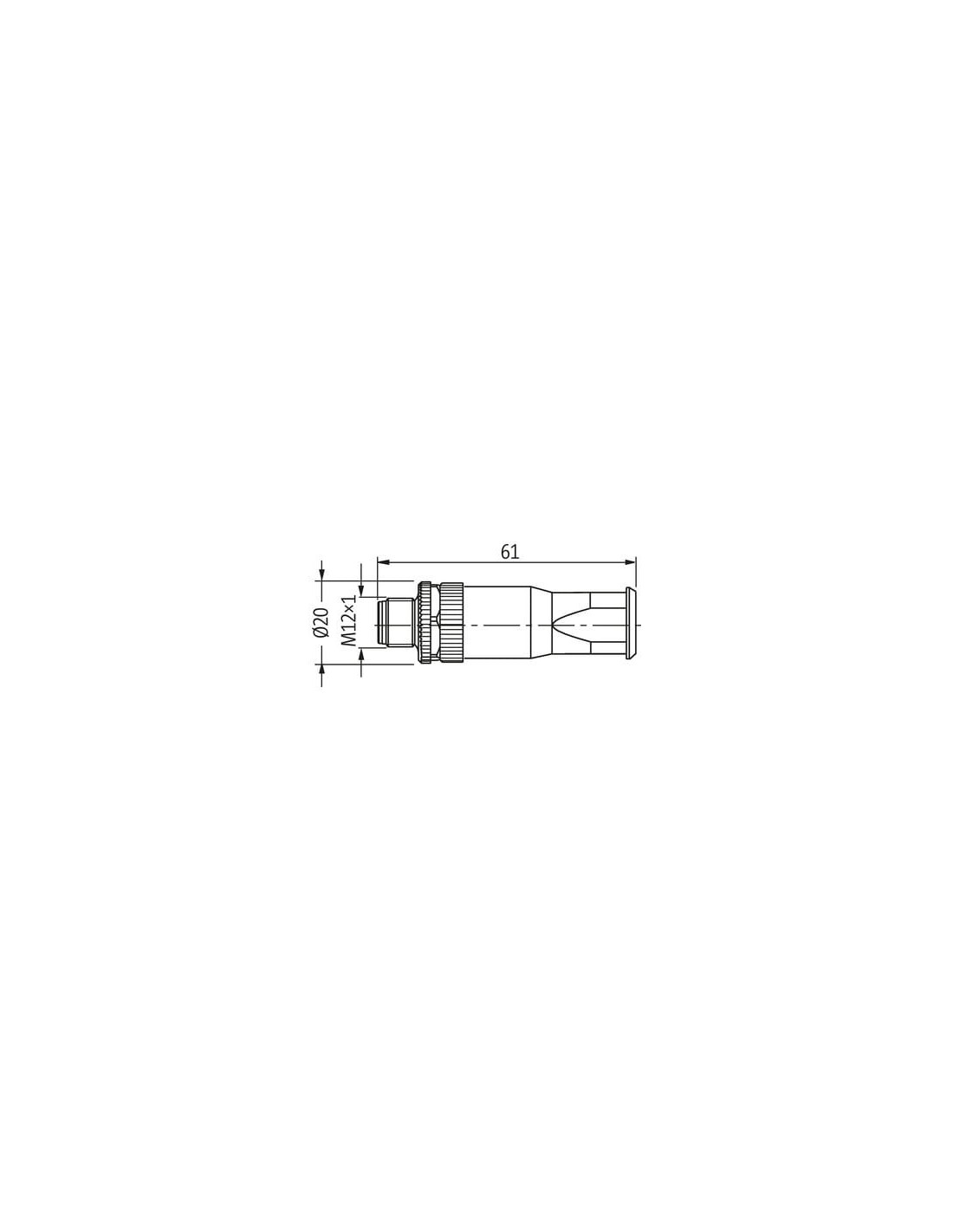

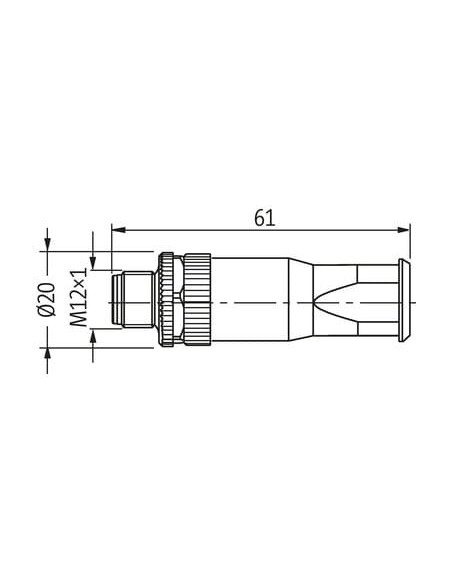

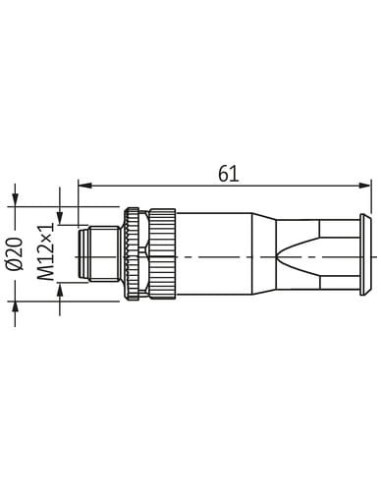

Wtyczka M12 męska czteropolowa ma prostą konstrukcję z solidnym gwintem przyłączeniowym M12x1. Kompaktowe wymiary: długość 61 mm, średnica 20 mm ułatwiają montaż nawet w miejscach o ograniczonej przestrzeni. Przejrzysty układ pinów połączeniowych pozwala na szybkie podłączenie zgodne ze schematem:

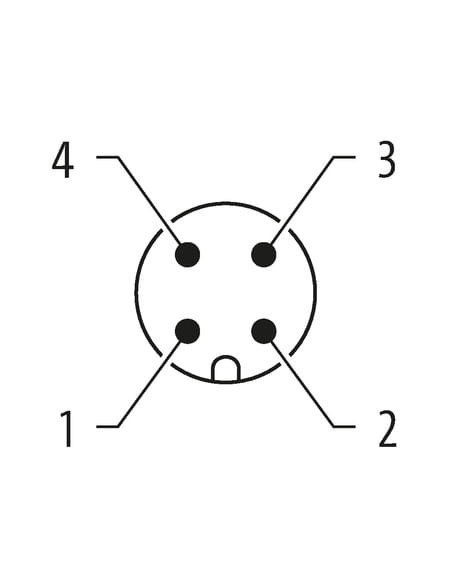

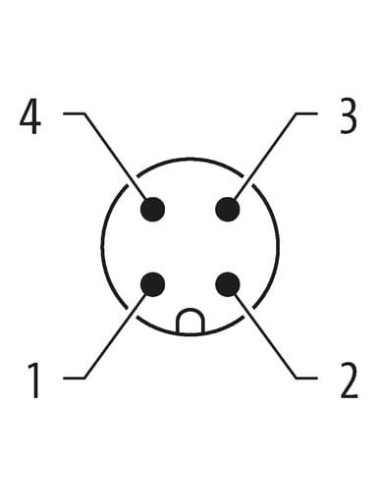

- Pin 1
- Pin 2
- Pin 3
- Pin 4
Zaleca się zabezpieczenie przewodów przed obciążeniami mechanicznymi oraz stosowanie odpowiedniego promienia gięcia, aby zachować klasę szczelności IP67.
Najważniejsze cechy techniczne – wtyczka M12 4-pinowa
- Kąt: wyjście proste 0°
- Liczba pinów: 4 (czteropolowa)
- Maksymalne napięcie robocze: 250 V AC/DC
- Maksymalny prąd: 7,5 A na styk
- Moment dokręcania: 0,6 Nm
- Klasa szczelności: IP67 (przy poprawnym montażu)
- Odporność izolacji: minimum 100 MΩ
- Zakres temperatury pracy: od -30°C do +85°C
- Min. cykli łączenia: 100
Podsumowanie – uniwersalna i trwała wtyczka M12 do wymagających aplikacji
Wtyczka M12 męska 0° 4-polowa to solidny element wyposażenia każdej instalacji przemysłowej, gdzie wymagana jest trwałość, odporność na czynniki zewnętrzne oraz łatwość połączenia. Umożliwia szybki, pewny i bezpieczny montaż różnych urządzeń automatyki, sensorów oraz układów sterujących na liniach produkcyjnych oraz w środowiskach o wysokiej wilgotności lub zapyleniu.
