Dostępny
Żeński kątowe
M12, 5-piny
Zaciski śrubowe
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,6 Nm |
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |

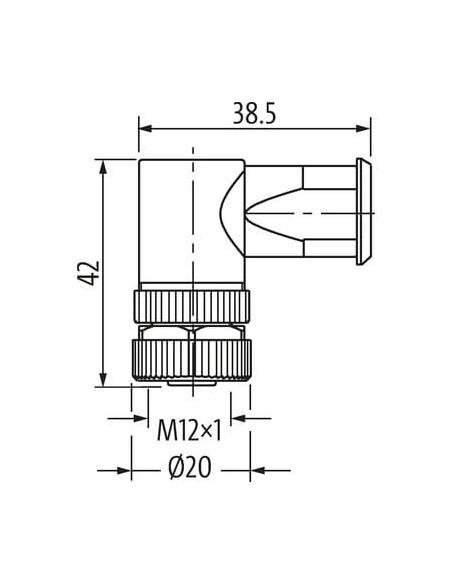

| Gwint | M12 x 1 |
| Gender | female |
| Kodowanie | A |

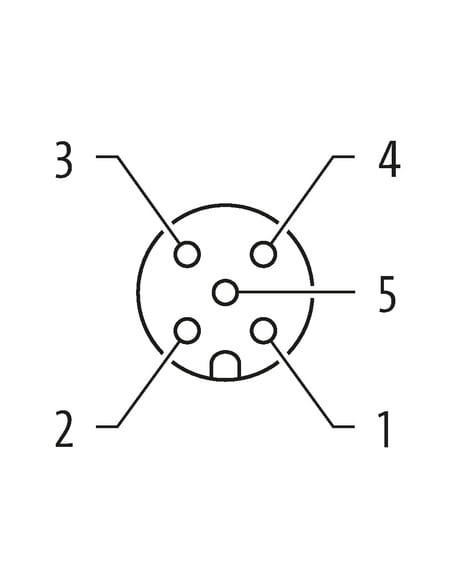

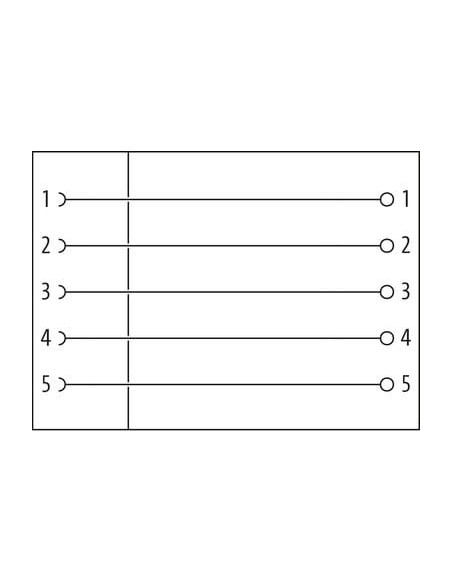

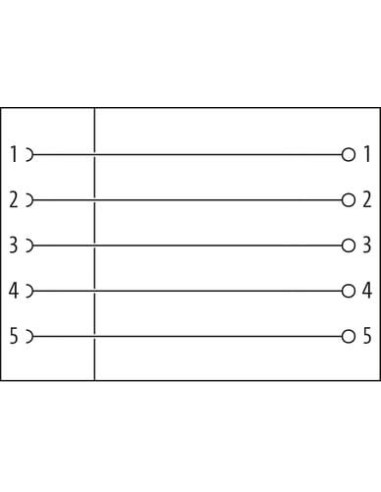

| Liczba biegunów | 5 |
| Rozwartość klucza | SW18 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Typ montażu | samozłączne |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. (40 °C) | 7,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
| Rotation option | 90° (4 outlet directions) |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Obszar zaciskowy min. | 2,5 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

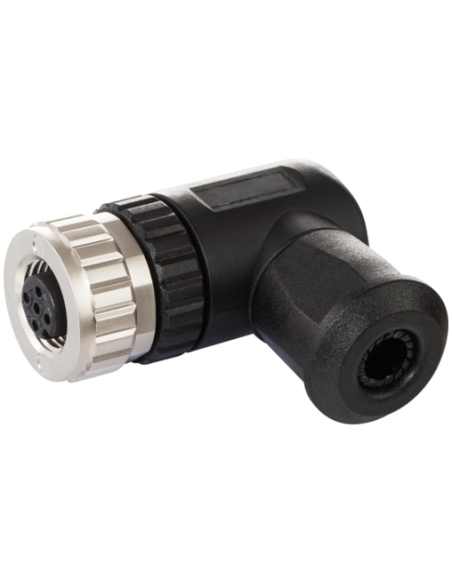

Wtyczka M12 żeńska kątowa 5-polowa – trwałe i uniwersalne połączenie
Wtyczka M12 żeńska kątowa 5-polowa 0,14 - 1,5 mm², 4-8 mm o kodzie produktu 7000-13011-0000000 to wysokiej jakości komponent dedykowany do zastosowań przemysłowych, automatyki oraz techniki sterowania. Ten solidny konektor zapewnia niezawodne połączenie w wymagających warunkach środowiskowych, umożliwiając szerokie spektrum zastosowań zarówno w nowych instalacjach, jak i podczas modernizacji istniejących systemów.
Zastosowanie wtyczki M12 żeńskiej kątowej
M12 5-polowa wtyczka kątowa z powodzeniem sprawdza się w:
- automatyce przemysłowej, w tym przy podłączaniu czujników, siłowników oraz elementów wykonawczych,
- maszynach produkcyjnych i liniach montażowych,
- systemach sterowania i rozproszonej automatyzacji,
- aplikacjach wymagających wysokiego stopnia ochrony IP67,
- instalacjach wymagających odporności na chemikalia oraz oleje (obudowa z wysokiej jakości tworzywa sztucznego odpornego chemicznie),
- miejscach o ograniczonej przestrzeni dzięki kompaktowej, kątowej budowie.
Najważniejsze zalety konstrukcyjne
Wtyczka M12 kątowa oferuje szereg korzyści konstrukcyjnych:
- Kątowa forma obudowy umożliwia wygodne prowadzenie przewodów oraz szybki montaż nawet w trudno dostępnych miejscach,
- Zaciski śrubowe pozwalają na łatwe i bezpieczne podłączenie żył o przekroju od 0,14 do 1,5 mm²,
- Uniwersalny zakres średnic kabli – możliwość zastosowania przewodów o średnicy zewnętrznej od 4 do 8 mm,
- Wysoka szczelność (IP67) gwarantuje ochronę przed kurzem i chwilowym zanurzeniem w wodzie,
- Stabilność mechaniczna oraz moment dokręcania 0,6 Nm zapewniają niezawodne i trwałe połączenie,
- Obudowa z wysokiej jakości tworzywa odporna na agresywne środowiska typowe dla przemysłu.
Możliwości podłączenia i montażu
Wtyczka M12 5-pinowa jest kompatybilna z typowymi gniazdami systemu M12. Opcja rotacji 90° umożliwia elastyczne prowadzenie przewodów w czterech kierunkach wylotowych. Zaleca się stosowanie dodatkowych zabezpieczeń, takich jak opaski kablowe, które chronią przed naciągnięciem przewodów i wpływem sił mechanicznych.
- Szybki i pewny montaż za pomocą śruby przyłączeniowej,
- Kodowanie typu A – powszechnie stosowane w automatyce,
- Biegunowość 5-pinowa sprawia, że produkt jest uniwersalnym rozwiązaniem dla zasilania, sygnałów oraz transmisji danych w wielu aplikacjach.
Wytrzymałość na warunki przemysłowe
Zakres temperatur pracy od -30°C do +85°C pozwala na zastosowanie zarówno w warunkach niskich, jak i wysokich temperatur. Produkt nie posiada wskaźnika LED, co czyni go odpornym na dodatkowe zaburzenia elektromagnetyczne. Poprawne użytkowanie i przestrzeganie minimalnych promieni gięcia kabla umożliwia zachowanie deklarowanego stopnia szczelności.
Podsumowanie – wszechstronna wtyczka M12 żeńska kątowa do zastosowań przemysłowych
Kątowa wtyczka M12 żeńska 5-polowa (kod 7000-13011-0000000) to znakomity wybór wszędzie tam, gdzie liczy się niezawodność, szybki montaż, elastyczność w prowadzeniu kabli oraz odporność na wymagające warunki pracy. Dzięki swoim właściwościom idealnie nadaje się zarówno do zastosowań w przemyśle, jak i automatyce budynkowej, logistyce czy energetyce.
