Dostępny
Męski 90°

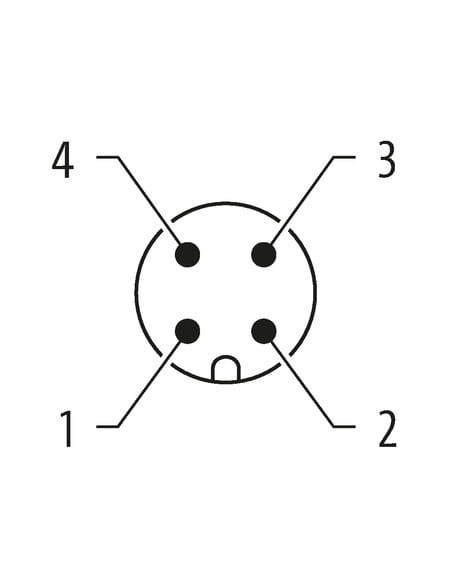

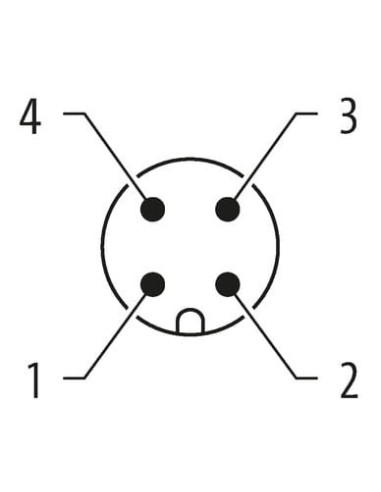

M12, 4-piny
Zaciski nożowe
Przekrój portu: 0.25...0.5 mm²
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 32 V |
| Napięcie robocze DC maks. | 32 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,25 mm² |
| Przekrój przyłącza maks. | 0,5 mm² |
| Średnica pojedynczej żyły min. | 0,1 mm |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 1,2 mm |
| Wire insulation diameter max. | 1,6 mm |
| Moment obrotowy | 0,6 Nm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 4 mm |
| Obszar zaciskowy maks. | 5,1 mm |
| Wysokość | 40 mm |
| Szerokość | 40 mm |
| Głębokość | 15 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

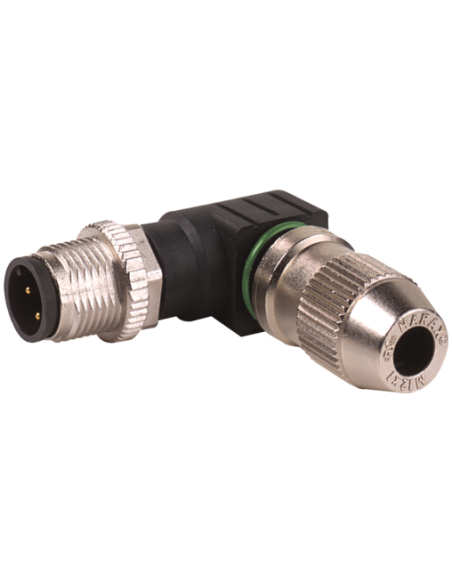

Wtyczka M12 męska kątowa 4-pinowa 7000-12561-0000000 – profesjonalne rozwiązanie do połączeń przemysłowych
Wtyczka MOSA M12 męska, kątowa o kodzie produktu 7000-12561-0000000 jest elementem przeznaczonym do profesjonalnych instalacji automatyki przemysłowej, aparatury pomiarowej oraz systemów sterowania. Dzięki zastosowaniu wysokiej jakości materiałów oraz przemyślanej konstrukcji zapewnia trwałe i bezpieczne połączenie w wymagających warunkach przemysłowych.
Zalety i zastosowanie wtyczki kątowej M12 90°
Wtyczka M12 wyróżnia się kątem złącza 90°, co umożliwia montaż w miejscach o ograniczonej przestrzeni oraz przy instalacjach wymagających kompaktowych rozwiązań. Dzięki czteropinowej konfiguracji jest uniwersalna – nadaje się zarówno do sygnałów, jak i zasilania. Niezawodność zapewniają wysokiej klasy zaciski nożowe, które pozwalają na szybkie, solidne i łatwe podłączenie przewodów o przekroju od 0,25 do 0,5 mm².
- Wysoki stopień ochrony IP67 – szczelność na wnikanie pyłu i wilgoci umożliwia stosowanie w środowisku przemysłowym oraz na zewnątrz.
- Kompaktowa konstrukcja – idealna do miejsc o utrudnionym dostępie.
- Wytrzymałość mechaniczna – możliwość wielokrotnego podłączania i odłączania.
- Ochrona przed wibracjami – zabezpieczenie przeciwwstrząsowe gwarantuje stabilność połączenia, nawet w trudnych warunkach pracy.
- Temperatura pracy od -25 °C do 85 °C – szeroki zakres temperatur umożliwia stosowanie w różnorodnych aplikacjach.
- Bezpieczeństwo elektryczne – maksymalne napięcie robocze 32 V AC/DC oraz prąd do 4 A na styk.
Typowe zastosowania wtyczki M12 4-pinowej
Wtyczka M12 męska z powodzeniem znajduje zastosowanie w:
- automatyce przemysłowej,
- czujnikach, enkoderach i elementach wykonawczych,
- instalacjach maszyn, linii produkcyjnych i urządzeniach transportujących,
- aplikacjach wymagających uszczelnionych połączeń sygnałowych i zasilających,
- systemach sterowania HVAC, robotyce oraz w przemyśle spożywczym i chemicznym (po potwierdzeniu odporności materiału na używane środki chemiczne).
Praktyczne informacje montażowe
Zintegrowana śruba radełkowana z tworzywa sztucznego umożliwia szybkie i wygodne mocowanie. Ważne jest, aby zabezpieczyć połączenie przed nadmiernymi obciążeniami mechanicznymi, dlatego zaleca się stosowanie odpowiednich środków odciążających (na przykład opasek kablowych). W celu utrzymania pełnej szczelności należy przestrzegać dopuszczalnych promieni gięcia kabla.

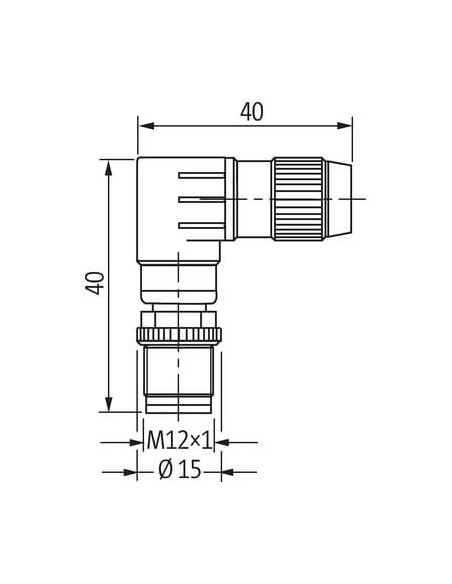

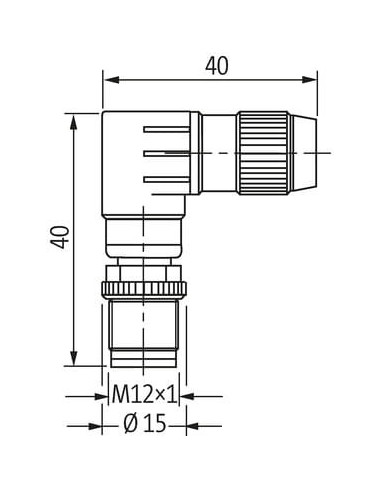

Budowa i wymiary zewnętrzne
Cechą charakterystyczną wtyczki jest kątowa konstrukcja, umożliwiająca łatwą instalację nawet w najbardziej wymagających miejscach. Standardowy gwint M12 x 1 zapewnia kompatybilność z popularnymi gniazdami branżowymi. Wymiary: wysokość 40 mm, szerokość 40 mm, głębokość 15 mm.
Wtyczka M12 MOSA to doskonały wybór dla każdego, kto poszukuje niezawodnych i bezpiecznych połączeń w środowiskach przemysłowych, maszynowych i automatyki budynkowej. Produkt spełnia wymagania norm i standardów bezpieczeństwa, będąc gwarancją niezawodności przez długi czas eksploatacji.
