Dostępny
Męski prosty
7/8" (5-piny)
Zaciski śrubowe
Zakres mocowania (Ø kabla): 8...10 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 1,5 Nm |

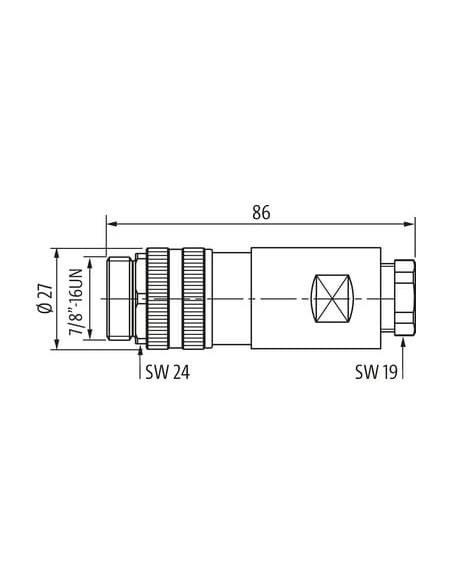

| Gwint | 7/8" |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 300 V |
| Napięcie robocze DC maks. | 300 V |
| Prąd roboczy na styk maks. | 9 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 2,5 mm² |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PBT |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 8 mm |
| Obszar zaciskowy maks. | 10 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

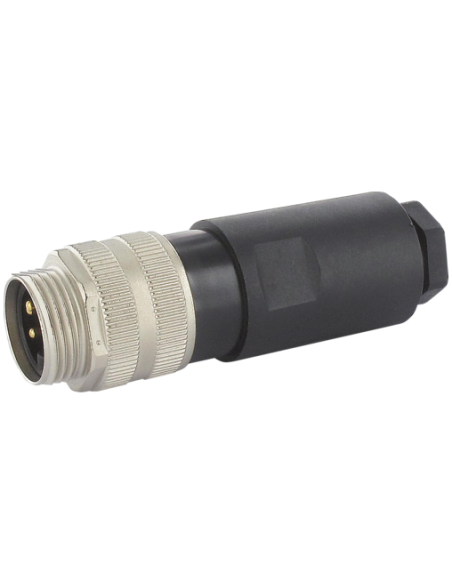

Wtyczka 7/8" męska, prosta, 5-polowa – solidne i niezawodne połączenie przemysłowe
Wtyczka 7/8" męska, prosta, 5-polowa z zaciskami śrubowymi to wysokiej jakości złącze stosowane w rozwiązaniach automatyki przemysłowej, systemach sterowania oraz aplikacjach wymagających niezawodnego przesyłu prądu i sygnału. Charakteryzuje się standardem przemysłowym 7/8", pięcioma pinami oraz solidnym wykonaniem z odpornego na uszkodzenia PBT.
Główne zalety i funkcjonalność złącza 7/8" 5-pin
- Uniwersalne zastosowanie – złącza tego typu są szeroko wykorzystywane w maszynach, urządzeniach przemysłowych, liniach produkcyjnych, układach automatyki, robotyki oraz w przemyśle spożywczym i motoryzacyjnym.
- Bezpieczeństwo i odporność na warunki zewnętrzne – stopień ochrony IP67 zapewnia szczelność na pył i wodę, dzięki czemu elementy wewnętrzne są dobrze chronione także w trudnych warunkach pracy.
- Wysoka obciążalność prądowa i napięciowa – maksymalne napięcie pracy wynosi 300 V, a maksymalny prąd na styk 9 A, co pozwala na szerokie zastosowanie tej wtyczki zarówno w aplikacjach zasilających, jak i sygnałowych.
- Łatwa instalacja – zastosowanie zacisków śrubowych gwarantuje szybkie i pewne połączenie elektryczne bez konieczności lutowania.
- Wytrzymałość mechaniczna – obudowa wykonana z tworzywa PBT jest odporna na działanie chemikaliów, olejów oraz uszkodzenia mechaniczne. Przemysłowy gwint 7/8" umożliwia pewne i stabilne połączenie, a specjalna konstrukcja zapewnia zabezpieczenie przed wstrząsami.
Typowe zastosowania wtyczek przemysłowych 7/8", 5-polowych
Wtyczka 7/8" męska, prosta, 5-polowa doskonale sprawdza się w instalacjach automatyki przemysłowej, w systemach rozproszonych I/O, przy podłączaniu czujników, siłowników, modułów rozbudowy oraz urządzeń wykonawczych. Stosowana jest w miejscach, gdzie wymagana jest wysoka niezawodność oraz odporność na niekorzystne warunki środowiskowe, także podczas pracy na zewnątrz.
- Połączenie elementów automatyki i sterowania
- Zasilanie maszyn i urządzeń
- Szybki montaż w rozdzielniach elektrycznych
- Projekty wymagające szczelnych i odpornych rozwiązań złączowych
Budowa i przeznaczenie złącza – ergonomia i bezpieczeństwo podłączeń

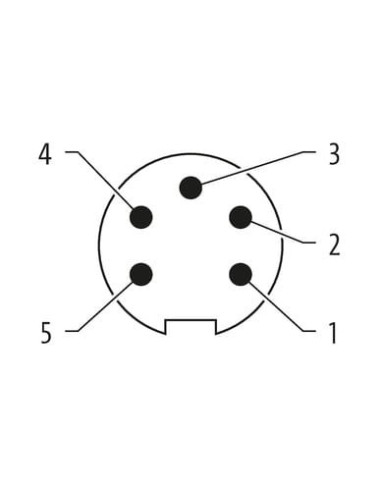

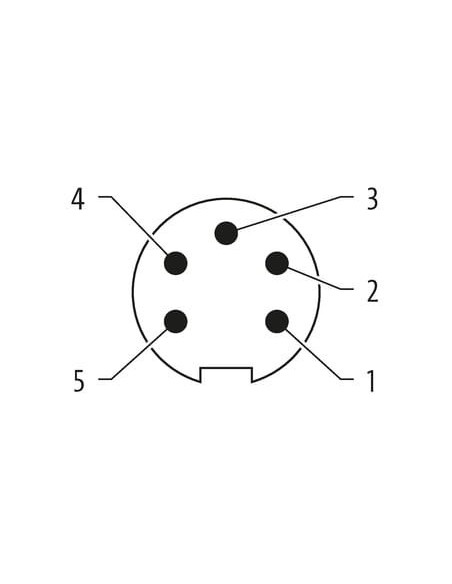

Ergonomiczna konstrukcja wtyczki pozwala na wygodny montaż dzięki szerokiemu zakresowi zaciskowemu przewodu (8...10 mm). Stalowe części stykowe gwarantują trwałe połączenie, a precyzyjna numeracja pinów ułatwia poprawne podłączenie. Wysoki poziom bezpieczeństwa zapewniają odpowiednio dobrane materiały oraz moment dokręcenia na poziomie 1,5 Nm. Złącze jest przystosowane do pracy w szerokim zakresie temperatur od -25°C do +85°C.
Wskazówki montażowe dla instalatorów
Aby zachować pełny poziom ochrony IP67, zaleca się poprawne dokręcenie wszystkich elementów oraz stosowanie mocowań chroniących przewody przed nadmiernym zginaniem oraz narażeniem na obciążenia mechaniczne. Montaż przewodów powinien być wykonywany zgodnie z obowiązującymi normami i wymogami projektowymi.
Podsumowanie – złącze 7/8" 5-polowe do rozwiązań przemysłowych
Wtyczka 7/8" męska, prosta, 5-polowa to niezawodne rozwiązanie do profesjonalnych zastosowań przemysłowych, które łączy w sobie wysoką trwałość, bezpieczeństwo oraz prostotę montażu. Produkt spełnia wymagania współczesnej automatyki i gwarantuje bezawaryjną pracę w złożonych systemach sterowania i zasilania.
