Dostępny
Męski prosty
M12, 4-piny
Zaciski nożowe
Przekrój portu: 0.14...0.34 mm²
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 50 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 0,34 mm² |
| Średnica pojedynczej żyły min. | 0,1 mm |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 1,2 mm |
| Wire insulation diameter max. | 1,6 mm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 5,5 mm |
| Obszar zaciskowy maks. | 7,2 mm |
| Wysokość | 52 mm |
| Szerokość | 19,5 mm |
| Głębokość | 19,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

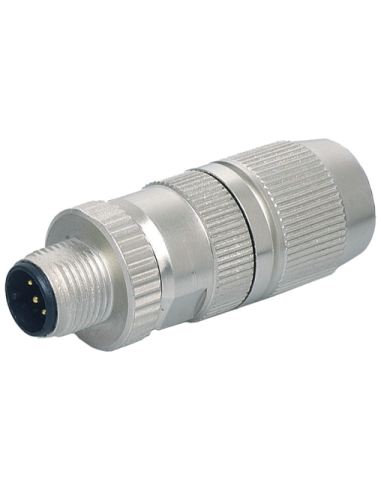

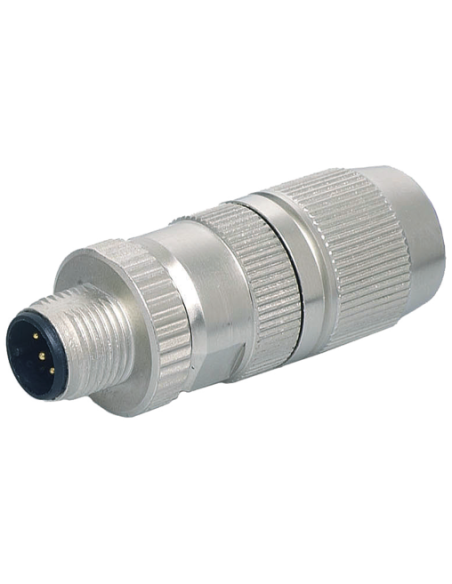

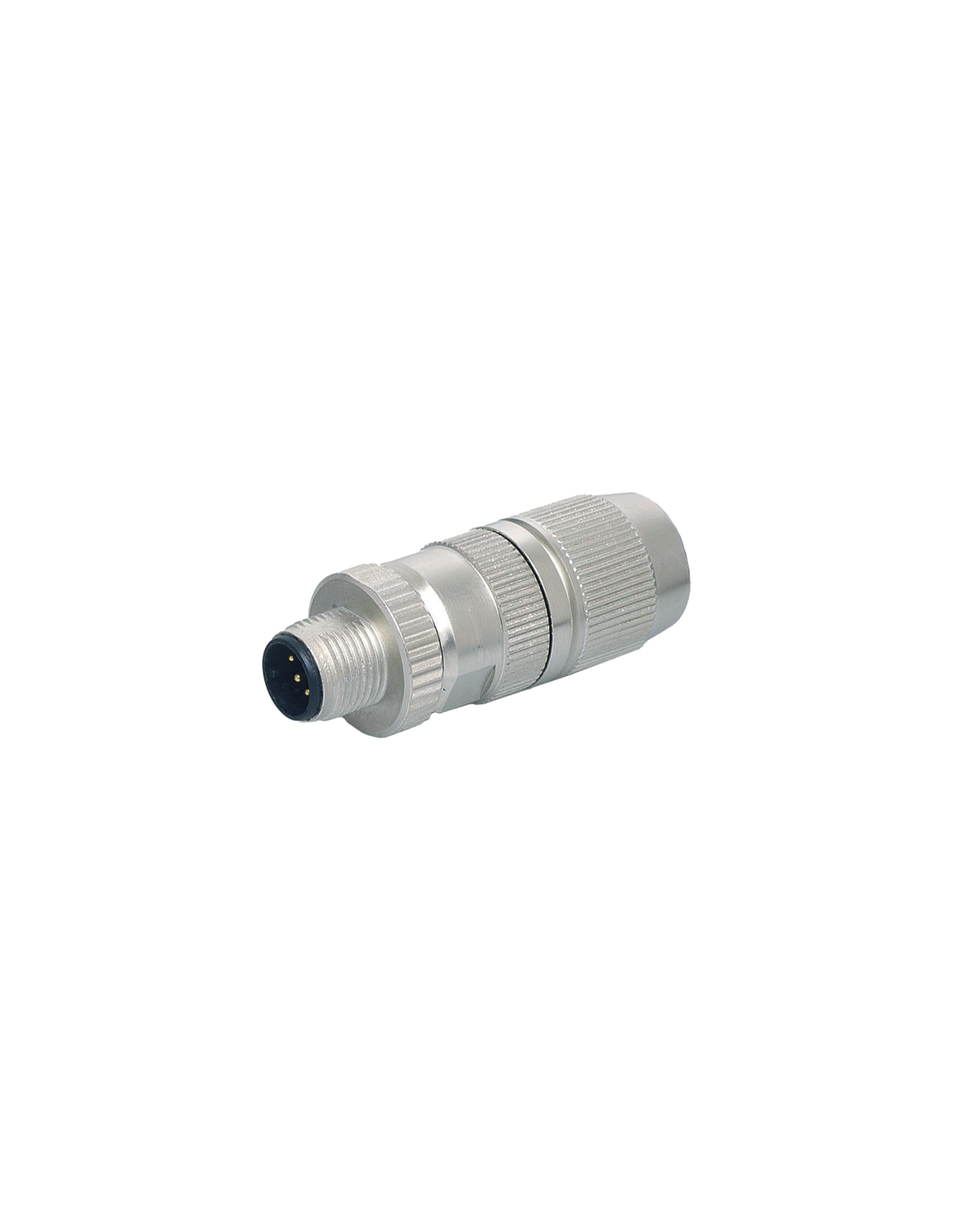

Wtyczka M12 męska, prosta, 4-polowa – 7000-12551-0000000
Wtyczka M12 męska, prosta, 4-polowa o kodzie 7000-12551-0000000 to element złączny wysokiej jakości, przeznaczony do przemysłowych systemów automatyki, sterowania oraz transmisji sygnałów i zasilania. Solidna konstrukcja oraz zastosowanie sprawdzonych materiałów zapewniają niezawodność i trwałość w wymagających aplikacjach.
Zastosowanie i typowe obszary wykorzystania złącza M12
Złącza M12 należą do najbardziej popularnych rozwiązań stosowanych w przemyśle maszynowym, automatyce, robotyce oraz wszędzie tam, gdzie niezbędne jest pewne i bezpieczne połączenie sygnałowe lub zasilające. Prezentowana wtyczka M12 4-pinowa znajduje zastosowanie m.in.:
- W systemach czujników i siłowników
- Podczas budowy szaf sterowniczych oraz układów automatyzacji linii produkcyjnych
- W aplikacjach wymagających szybkich i powtarzalnych połączeń elektrycznych
- W warunkach narażonych na działanie kurzu, wilgoci, wibracji oraz olejów
Zalety i cechy konstrukcyjne męskiej prostej wtyczki M12, 4-pinowej
- Wysoki stopień ochrony IP67 – zapewnia szczelność i niezawodność działania w środowiskach przemysłowych
- Zakres temperatury pracy od -25°C do 85°C – umożliwia pracę w różnych warunkach klimatycznych
- Uniwersalność montażu – prosta konstrukcja oraz szeroki zakres średnic przewodów na zacisk (0,14...0,34 mm²)
- Obudowa z odpornego tworzywa sztucznego – dedykowana do pracy z mediami chemicznymi i olejami (zalecana weryfikacja w aplikacjach agresywnych)
- Wysoki prąd roboczy do 4A na każdy styk oraz napięcie robocze do 50V AC/DC
- Łatwość instalacji dzięki zaciskom nożowym i wyprowadzeniom oznaczonym zgodnie ze standardem PIN
- Wyraźna polaryzacja – gwarantuje poprawność połączenia i minimalizuje ryzyko błędów instalacyjnych
Budowa i schemat podłączenia wtyczki M12, 4-pinowej

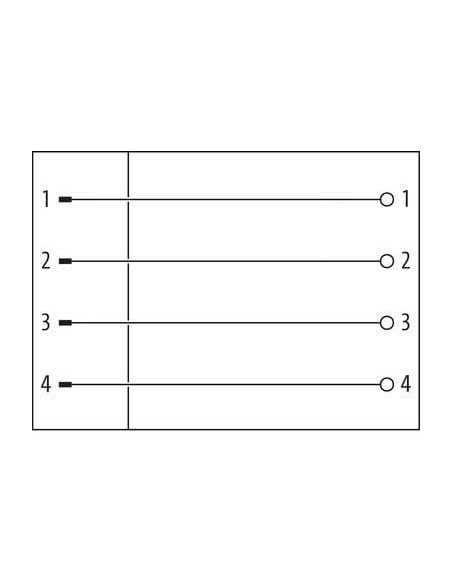

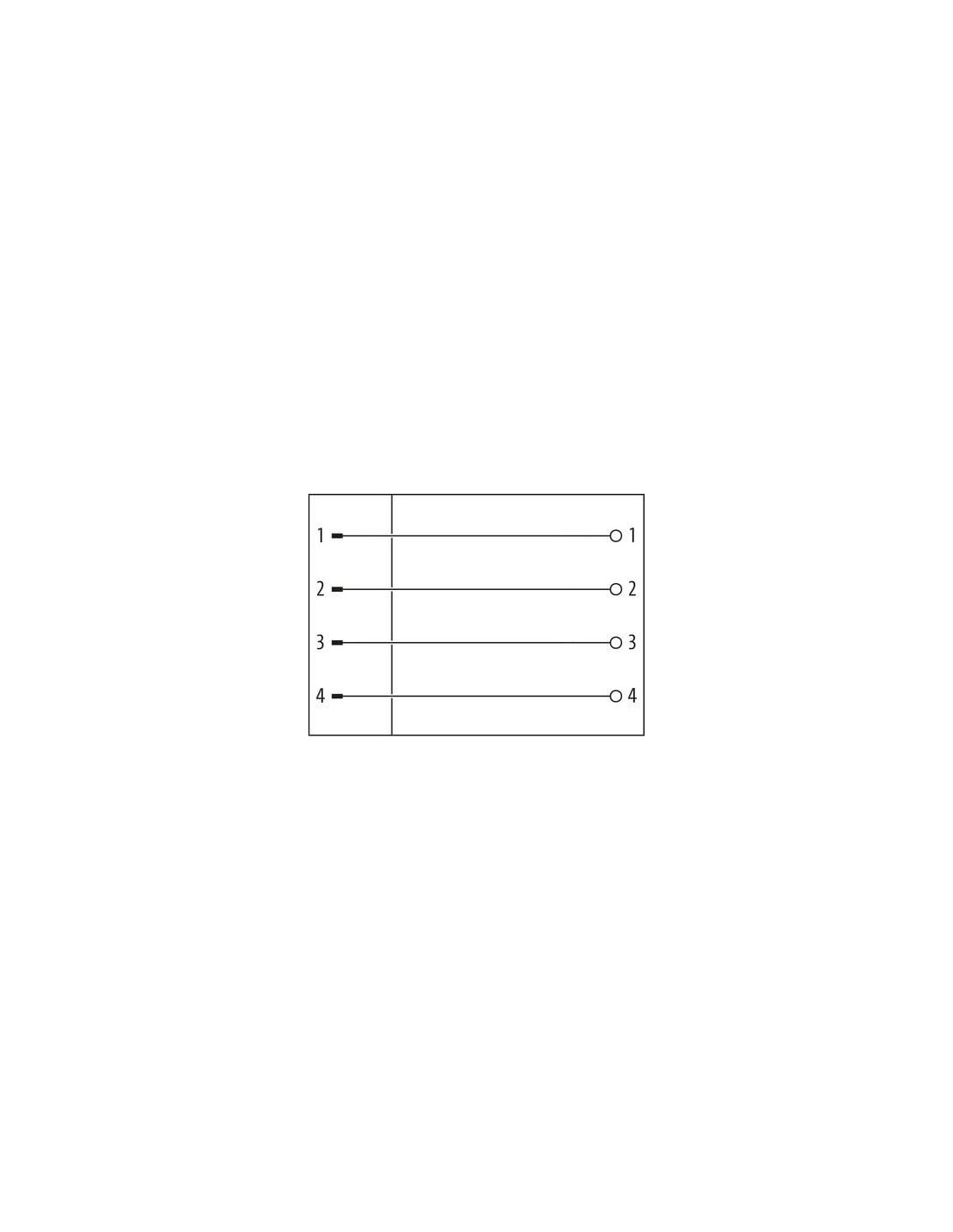

Prezentowana wtyczka M12 została wyposażona w 4 styki, których układ przedstawiają dołączone schematy poglądowe. Przemyślany rozstaw pinów oraz odpowiednie oznaczenie zapewniają szybkie i wygodne podłączenie przewodów w układzie sterującym lub sygnałowym.
Dlaczego warto wybrać złącze M12 w aplikacjach przemysłowych?
Wtyczki M12 stanowią synonim niezawodności oraz wysokiego poziomu ochrony połączenia w aplikacjach wymagających trwałych złączy o dużej odporności na czynniki zewnętrzne. Dodatkową zaletą jest powtarzalność procesu instalacji oraz uniwersalność zastosowania – od maszyn i linii produkcyjnych po nowoczesne systemy automatyzacji budynków.
Wtyczka M12 męska, prosta, 4-polowa to sprawdzone rozwiązanie dla osób oczekujących precyzji, trwałości oraz bezpieczeństwa eksploatacji nawet w najtrudniejszych warunkach przemysłowych.
