Dostępny
Męski prosty
7/8" (4-piny)
Zaciski śrubowe
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | 7/8" |
| Materiał styk | Mosiądz, Bronze |

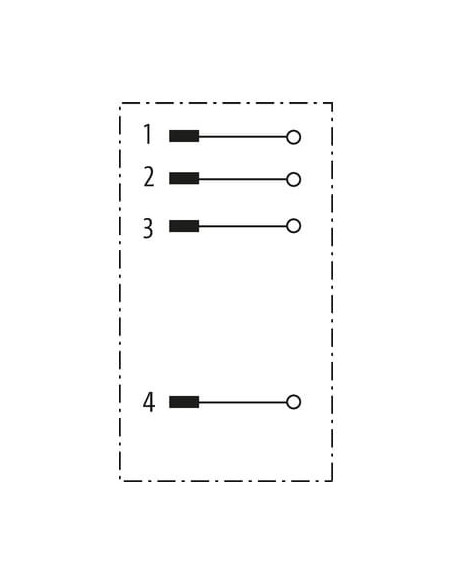

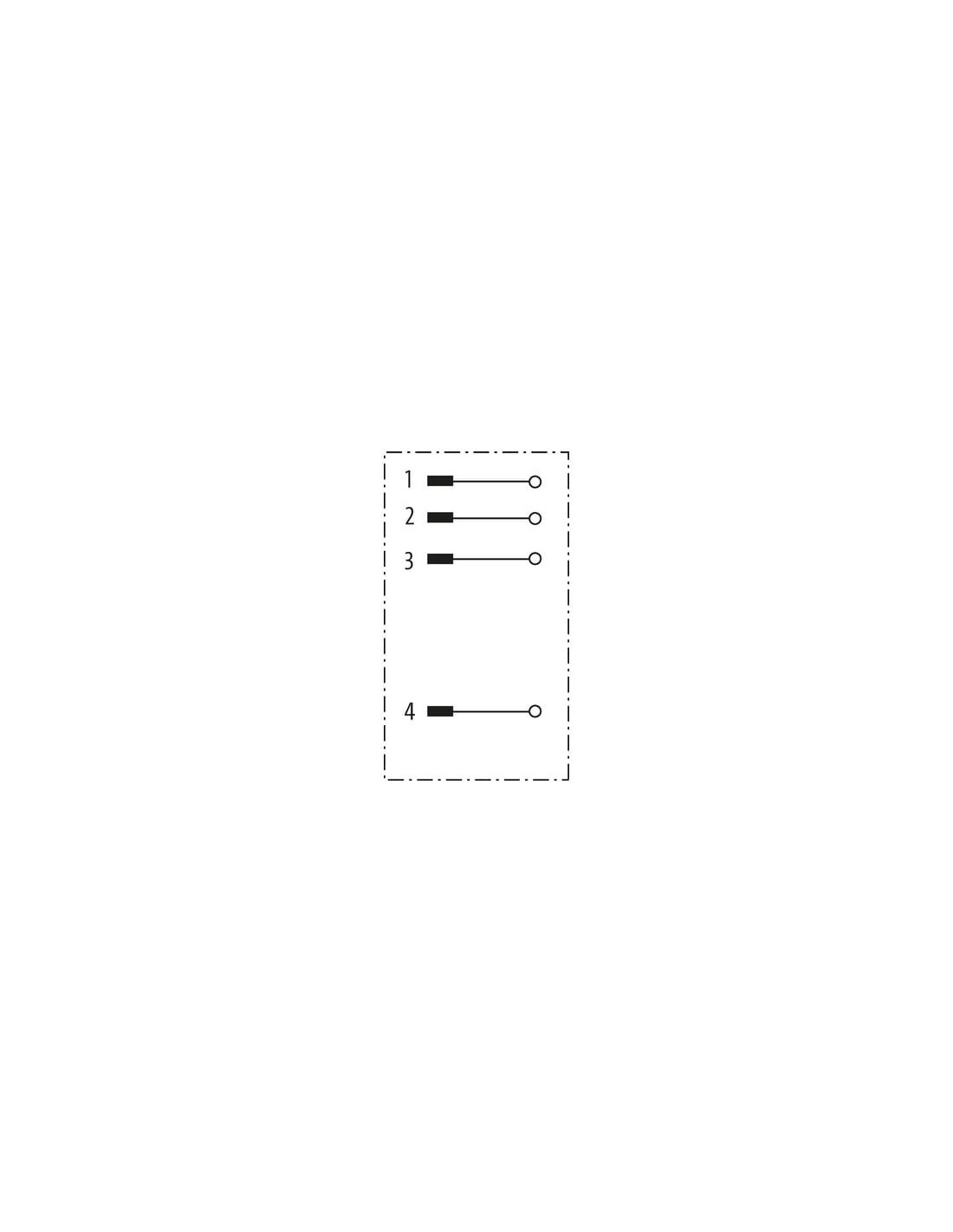

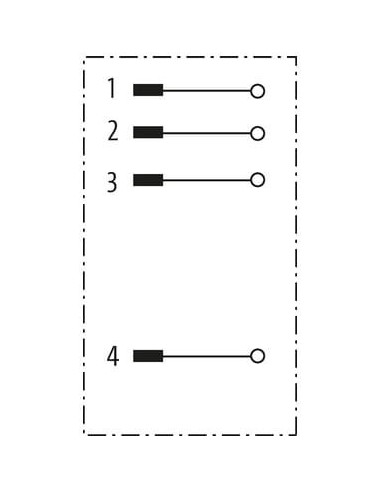

| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 300 V |
| Napięcie robocze DC maks. | 300 V |
| Prąd roboczy na styk maks. | 9 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
| Numer AWG maks. | 16 |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | 7/8" |
| Cykle wtykowe min. | 50 |
Dane techniczne | Ochrona urządzenia
| Ekranowany | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Rezystancja izolacji min. | 10000 MΩ |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | pozłacane |
| Powłoka blokady | nickel plated |
| Materiał obudowa | PBT |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

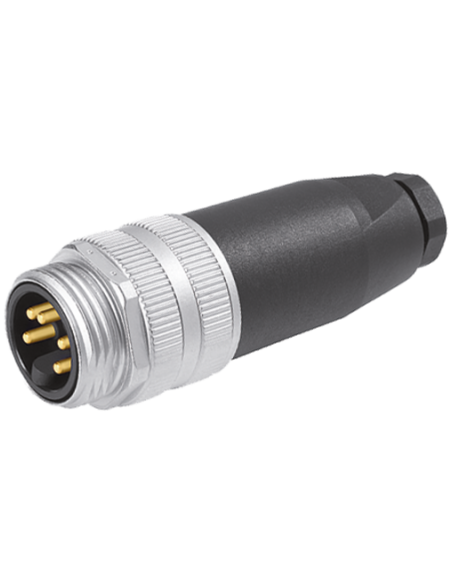

Wtyczka 7/8" męska, prosta, 4-polowa – profesjonalne rozwiązanie do aplikacji przemysłowych
Wtyczka 7/8" męska, prosta, 4-polowa o kodzie produktu 7000-78061-0000000 to wysokiej jakości złącze przeznaczone do zastosowań wymagających niezawodności i odporności na trudne warunki. Jej konstrukcja pozwala na szerokie wykorzystanie w automatyce przemysłowej, instalacjach maszyn oraz w systemach, gdzie konieczny jest przesył sygnałów lub zasilania.
Złącze odporne na warunki środowiskowe – wysoki stopień ochrony IP67
Obudowa z tworzywa sztucznego typu PBT charakteryzuje się dobrą odpornością chemiczną oraz na działanie olejów, dzięki czemu wtyczka może być wykorzystywana w trudnych warunkach przemysłowych. Spełnienie normy IP67 gwarantuje ochronę przed pyłem oraz czasowym zanurzeniem w wodzie, pod warunkiem prawidłowego montażu (włożone i przykręcone złącze).
Uniwersalne i bezpieczne połączenia śrubowe
Wyposażenie w cztery pozłacane piny oraz zaciski śrubowe ułatwia podłączanie przewodów o przekroju od 6 do 8 mm oraz maksymalnym przekroju żyły 1,5 mm² (AWG do 16). To rozwiązanie umożliwia szybki i pewny montaż, nawet w warunkach wymagających częstego serwisowania.
Zastosowania w automatyce i maszynach – Wtyczka 7/8" męska
Złącza przemysłowe 7/8” najczęściej wykorzystywane są do:
- Zasilania czujników i siłowników w rozproszonych systemach automatyki
- Łączenia rozdzielni z urządzeniami wykonawczymi
- Montażu w instalacjach sterujących oraz rozgałęźnikach przemysłowych
- Aplikacji wymagających szybkiego i niezawodnego połączenia elektrycznego
Dzięki wytrzymałości na prąd do 9 A oraz napięcie 300 V AC/DC, produkt ten sprawdza się zarówno w transmisji sygnałów, jak i w zasilaniu urządzeń.
Budowa, trwałość i parametry techniczne

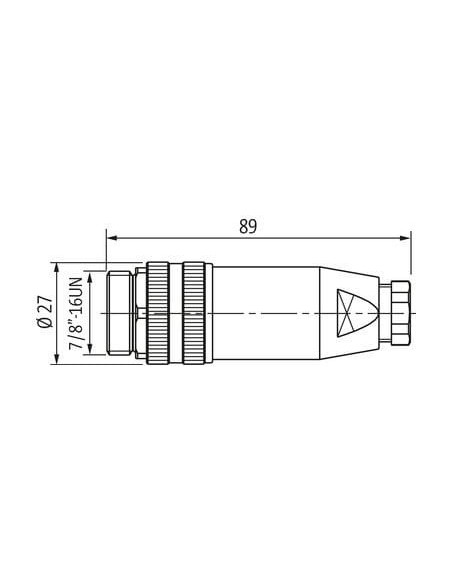

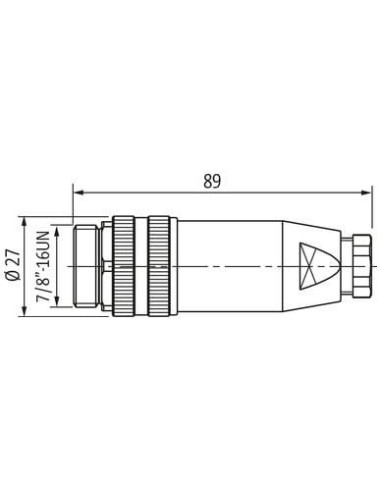

Obudowa wtyczki wykonana jest z tworzywa PBT, a elementy z cynkowego odlewu ciśnieniowego, co zapewnia solidność i odporność na uszkodzenia mechaniczne. Zamknięcie złącza na gwint 7/8"-16UN oraz wytrzymałość na minimum 50 cykli łączeniowych pozwalają na długotrwałą eksploatację produktu.

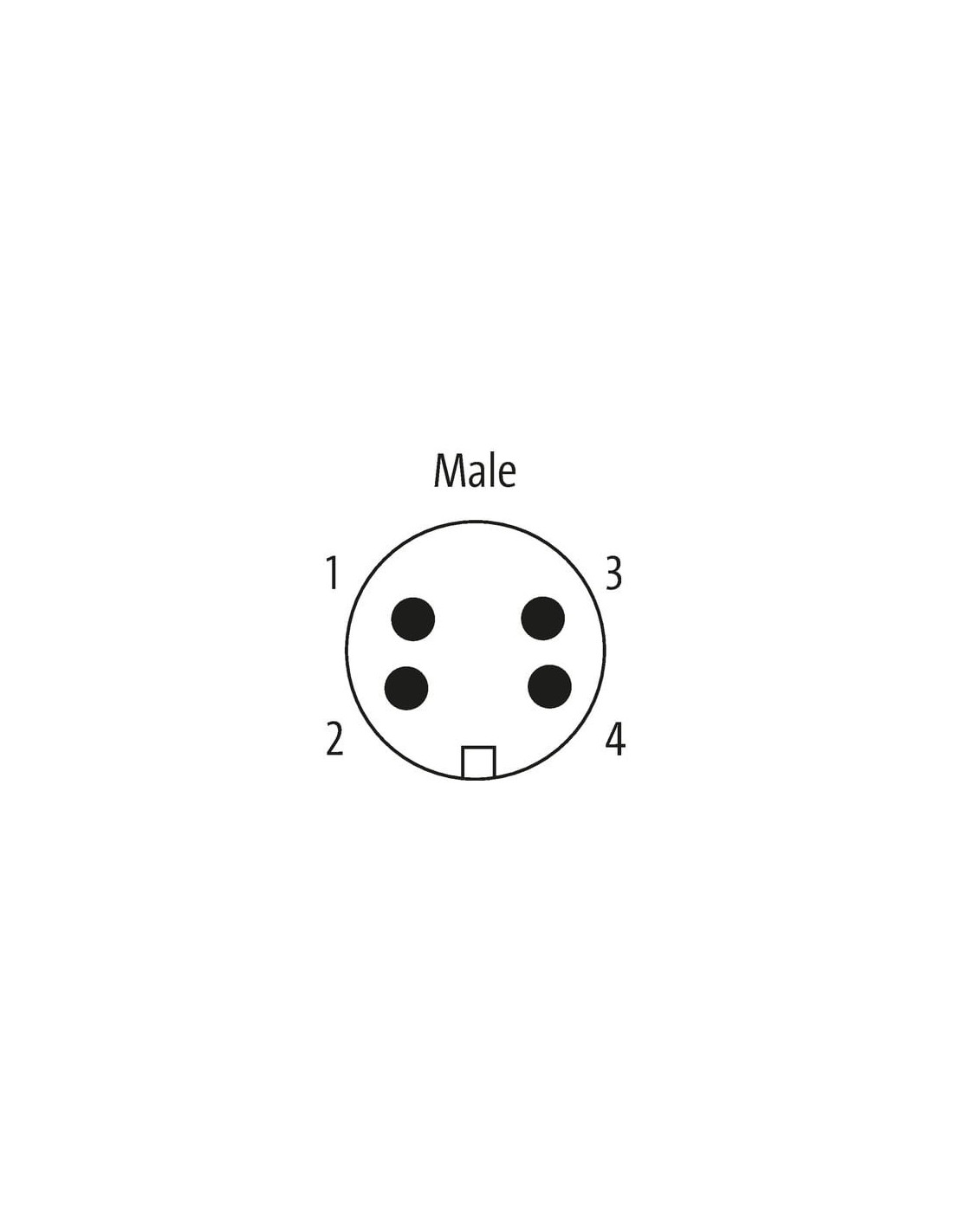

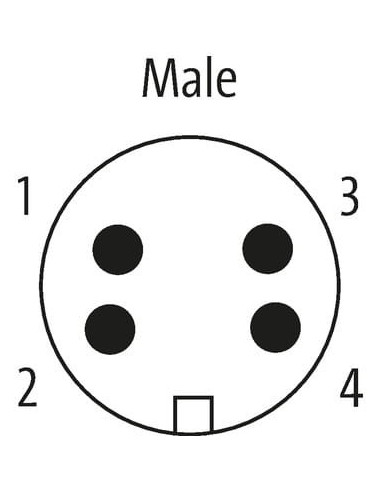

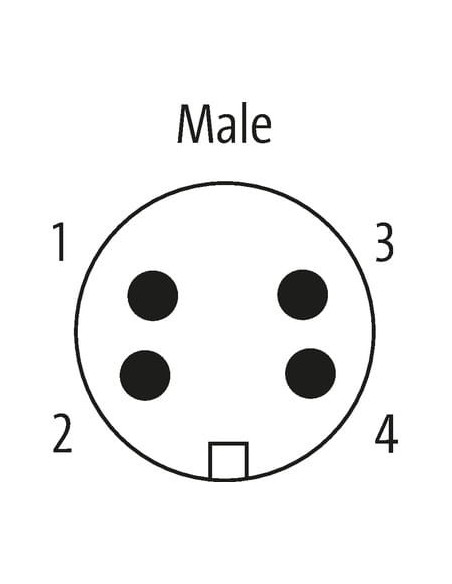

- Wtyczka 7/8" 4-pinowa – standard stosowany w przemysłowych instalacjach rozproszonych
- Wytrzymałość elektryczna: prąd do 9 A i napięcie do 300 V
- Odporność na przepięcia (do 4 kV) – zgodność z normami przemysłowymi
- Bardzo wysoka rezystancja izolacji (10 000 MΩ)
- Stopień ochrony przed kurzem i wodą: IP67
- Zakres temperatury pracy: od -25°C do +85°C
Wskazówki instalacyjne i bezpieczeństwo
Wtyczkę należy chronić przed nadmiernymi obciążeniami mechanicznymi, np. przez zastosowanie odpowiednich opasek kablowych, oraz przestrzegać dopuszczalnych promieni gięcia przewodu, aby zapewnić utrzymanie stopnia ochrony IP67 oraz niezawodność działania złącza.
Wtyczka 7/8" męska, prosta, 4-polowa to niezawodne rozwiązanie dla wymagających aplikacji w automatyce i przemyśle, gwarantujące bezpieczeństwo, trwałość oraz wygodę użytkowania.
