Dostępny
Męski prosty
7/8" (3-piny)
Zaciski śrubowe
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 1,5 Nm |
| Gwint | 7/8" |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 300 V |
| Napięcie robocze DC maks. | 300 V |
| Prąd roboczy na styk maks. | 12 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

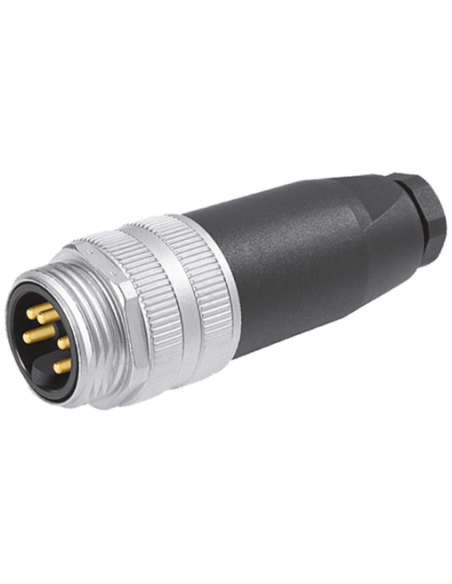

Złącze 7/8" męskie proste 3-pinowe – profesjonalne połączenie w automatyce
Złącze 7/8" męskie proste 3-pinowe o kodzie produktu 7000-78071-0000000 to element wysokiej jakości, służący do szybkiego i niezawodnego łączenia instalacji elektrycznych oraz przemysłowych. Produkt został zaprojektowany z myślą o wymagających aplikacjach w środowiskach przemysłowych, gdzie niezawodność połączenia oraz odporność na warunki zewnętrzne mają kluczowe znaczenie.
Najważniejsze cechy złącza 7/8" 3-pinowego
- Standardowy gwint 7/8” – powszechnie stosowany w systemach automatyki, maszynach przemysłowych oraz urządzeniach transportu wewnętrznego.
- Trzy piny – umożliwiają uniwersalne zastosowanie w zasilaniu, sygnalizacji oraz transmisji sygnałów.
- Zaciski śrubowe – zapewniają solidne i pewne mocowanie przewodów bez konieczności lutowania.
- Obudowa z odpornego tworzywa sztucznego – gwarantuje wysoką odporność chemiczną i na oleje, co umożliwia stosowanie w agresywnych środowiskach.
- Stopień ochrony IP67 – podnosi bezpieczeństwo i niezawodność, dzięki czemu złącze jest odporne na pył oraz przypadkowe zanurzenie w wodzie (przy prawidłowym montażu).
- Wytrzymałość mechaniczna – konstrukcja odporna na wibracje i wstrząsy, dedykowana do aplikacji przemysłowych.
Zastosowania złącza męskiego 7/8”
Złącze 7/8" męskie proste 3-pinowe znajduje zastosowanie w wielu branżach przemysłowych, takich jak:
- Automatyka przemysłowa – połączenia czujników, siłowników, modułów I/O.
- Robotyka – zasilanie oraz transmisja sygnałów w systemach sterowania robotów.
- Systemy transportowe i logistyczne – sterowanie taśmami, liniami montażowymi oraz maszynami pakującymi.
- Maszyny specjalistyczne – połączenia urządzeń wymagających niezawodności w trudnych warunkach środowiskowych.
Korzyści wynikające ze stosowania złącza 7/8"
Wysoka wytrzymałość mechaniczna, pewność połączenia oraz odporność na trudne warunki sprawiają, że złącze jest chętnie stosowane wszędzie tam, gdzie wymagana jest trwałość i wysoka ochrona przed czynnikami zewnętrznymi. Dzięki prostemu montażowi z wykorzystaniem zacisków śrubowych instalacja przebiega sprawnie, a ewentualna wymiana elementów okablowania jest szybka i wygodna.
Odpowiedni dobór materiałów umożliwia zastosowanie tego złącza również w miejscach narażonych na kontakt z różnorodnymi chemikaliami i olejami przemysłowymi. Złącze spełnia wymogi normy EN IEC 60529, co gwarantuje wyjątkową szczelność i niezawodność w działaniu.
Budowa i wskazówki instalacyjne

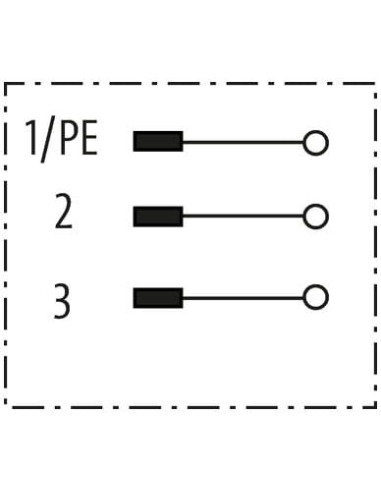

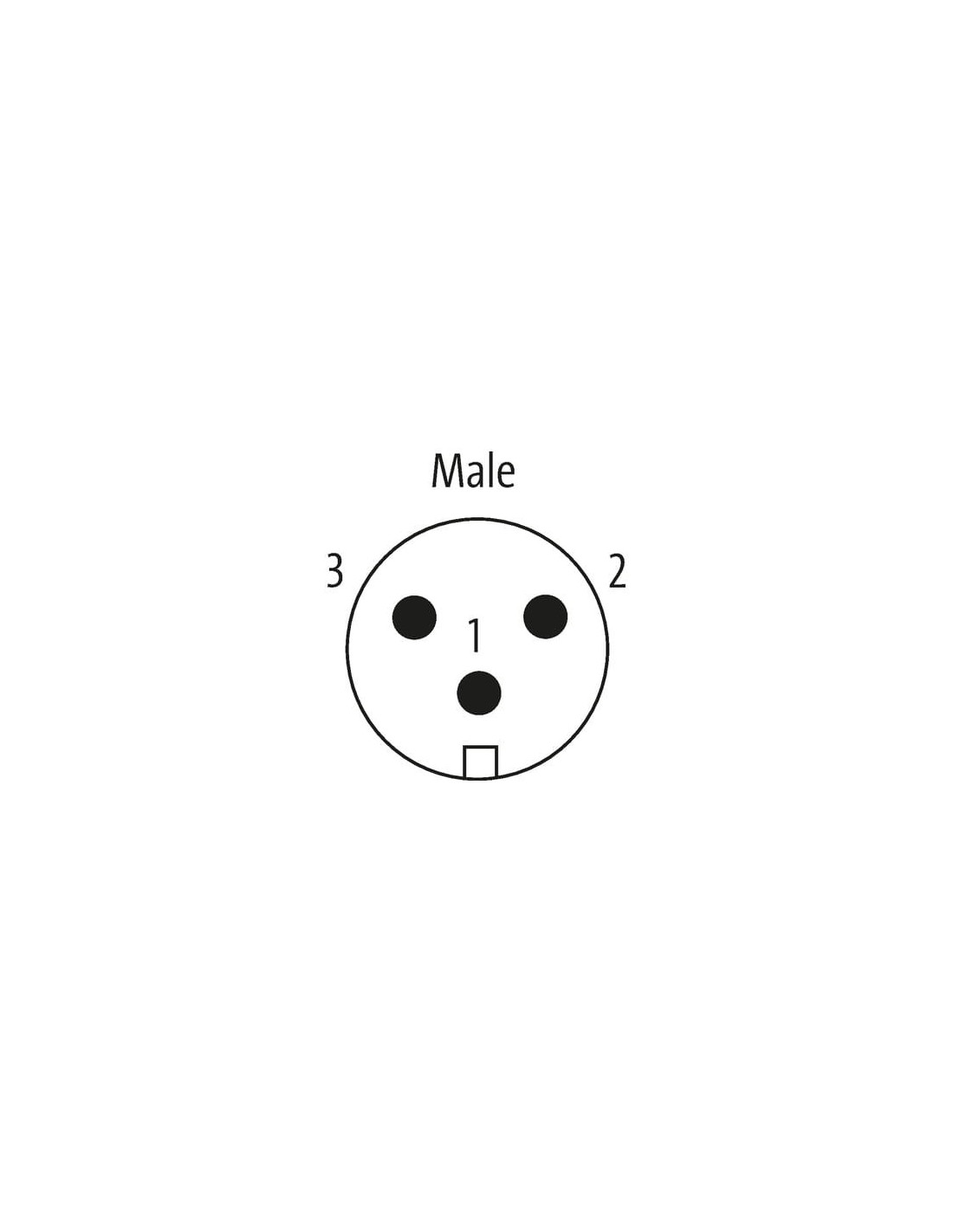

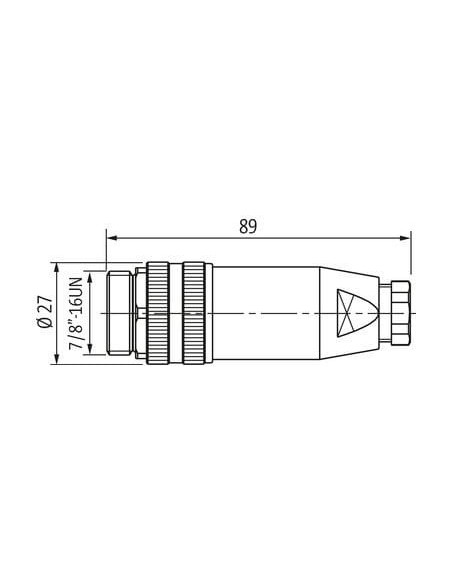

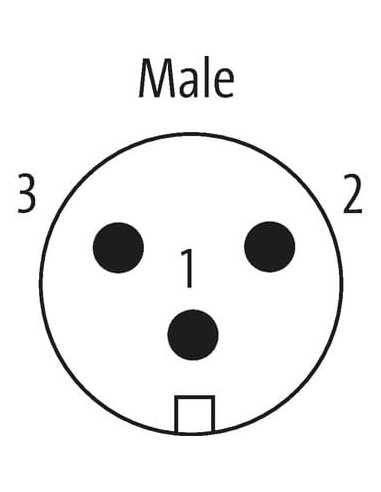

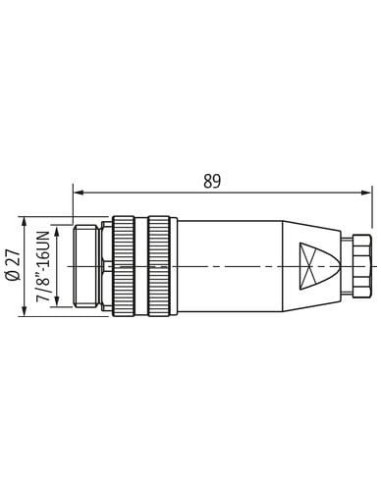

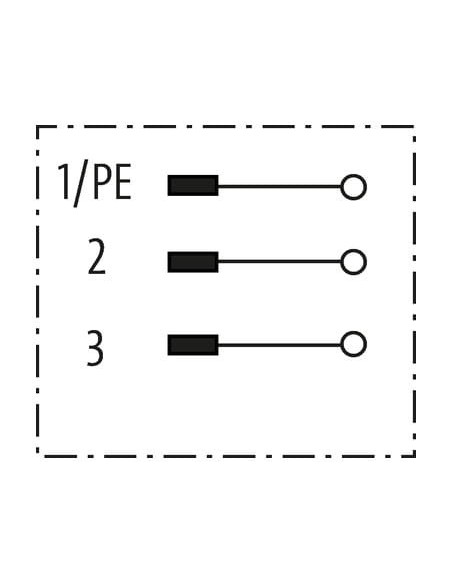

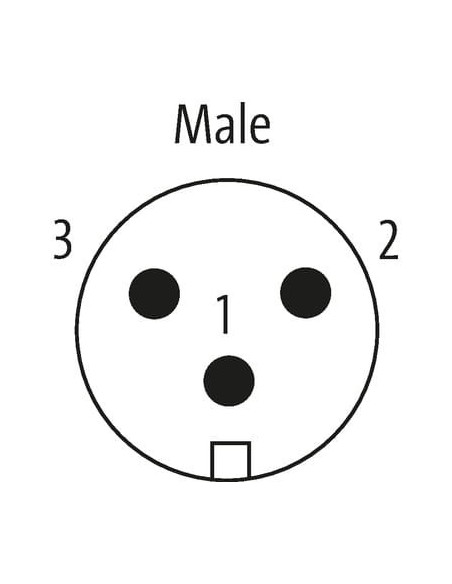

Konstrukcja złącza została zoptymalizowana z myślą o użytkowaniu w trudnych warunkach. Gwint 7/8”-16UN ułatwia stabilny montaż, a oznaczenie styków wspiera poprawne podłączenie przewodów (1/PE, 2, 3 – zgodnie ze schematem). Przekrój przewodów do 1,5 mm² oraz moment obrotowy 1,5 Nm zapewniają solidność i bezpieczeństwo połączenia.
- Zachowanie odpowiedniego promienia gięcia przewodów jest istotne dla utrzymania klasy szczelności IP67.
- Odpowiednie mocowanie przewodów minimalizuje ryzyko uszkodzeń mechanicznych – zaleca się stosowanie opasek kablowych w pobliżu złącza.
Wybierając złącze 7/8" męskie proste 3-pinowe, można mieć pewność trwałości, niezawodności oraz uniwersalności zastosowania w nowoczesnych instalacjach przemysłowych i automatyce.
